Пневматическая подвеска набирает популярность среди автолюбителей благодаря универсальности и настройкам. В этой статье рассмотрим устройство пневматической подвески, её преимущества и особенности установки на разные автомобили. Вы узнаете, как пневматическая система изменяет высоту кузова, обеспечивая комфорт и безопасность вождения, а также как адаптивные системы поддерживают оптимальный клиренс и жёсткость амортизаторов в зависимости от условий эксплуатации. Эта информация будет полезна как для планирующих модернизацию автомобиля, так и для интересующихся современными технологиями в автоиндустрии.
Установка пневматической подвески на ВАЗ
Конструктивная пневматическая подвеска автомобилей ВАЗ включает пневмоподушки, электромагнитные клапаны, воздуховоды, компрессор и различные соединительные элементы. Воздуховоды можно найти на строительных рынках, остальные компоненты лучше приобретать в специализированных магазинах.

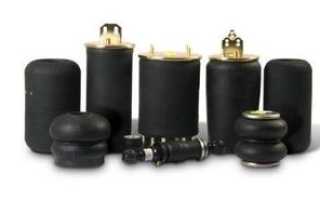

Пневмоподушки
При выборе пневмоподушек важно учитывать разъёмы пружин. Готовые решения для автомобилей ВАЗ отсутствуют, поэтому основным критерием являются размеры. Неправильный выбор может привести к соприкосновению подушек с нижними рычагами, что ускорит износ. Наилучшее соотношение цены и качества предлагают пневмоподушки от американских и европейских производителей.
Клапаны для пневматической подушки
Рекомендуются электромагнитные клапаны с рабочим напряжением 12 Вольт и диаметром 15 мм. Они обеспечивают большой объём воздуха, что позволяет быстро изменять давление в подушках и регулировать высоту автомобиля за считанные секунды.
Ресивер
Ресивер — это воздушный баллон, объём которого зависит от рабочей среды пневматической подвески. Для легкового автомобиля достаточно объёма 20 литров. Можно использовать ресивер от КАМАЗа с несколькими отверстиями для заборов и выпуска воздуха, а также для слива конденсата. Потребуются только П-образные опоры, которые можно изготовить из швеллера или другого материала.
Компрессор
Компрессор — ключевой элемент пневматической подвески. Важно учитывать его производительность, так как это влияет на эффективность системы. Модель Беркут R20 — хороший вариант: она дешевле зарубежных аналогов, но не уступает им по качеству и надёжности, а также обладает высокой производительностью.
Читайте также:
Система управления
Для контроля работы системы подойдёт проводной пульт с необходимым набором функций. Например, управляющий модуль G1910 от компании Gainta с 8 клавишами позволяет настроить опции и регулировать параметры как для всей подвески, так и для отдельных пневмоподушек.
Эксперты в области автомобильной техники отмечают, что пневматическая подвеска становится все более популярной среди автолюбителей благодаря своим уникальным преимуществам. Она обеспечивает высокий уровень комфорта, позволяя автомобилю адаптироваться к различным дорожным условиям. Специалисты подчеркивают, что такая система позволяет изменять клиренс, что особенно полезно при движении по неровным или сложным маршрутам. Кроме того, пневматическая подвеска способствует улучшению управляемости и стабильности автомобиля на высоких скоростях. Однако эксперты предупреждают, что установка и обслуживание такой системы могут быть затратными, и требуют регулярного контроля. В целом, пневматическая подвеска представляет собой современное решение, которое сочетает в себе комфорт и функциональность, что делает ее привлекательной для многих водителей.

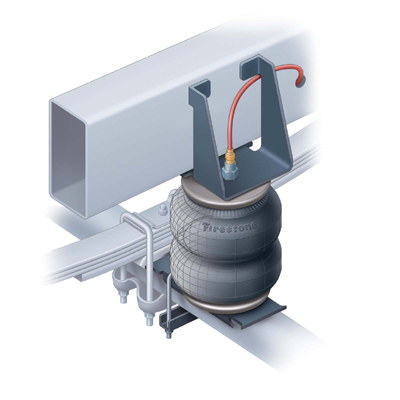

Установка пневматических подушек
Как уже писалось выше, для отечественных автомобилей нет готовых комплектов пневматики. В большей степени это связано с конструктивными особенностями. Для установки пневматической подвески своими руками в некоторых случаях необходимо изменять конструкцию. Если ваша модель позволяет установить систему без существенных изменений, это значительно облегчит всю работу. В некоторых моделях Ваз передние амортизаторы размещаются внутри пружин. Из-за этого для пневматики нужно использовать новые крепления. Для изготовления крепежа подойдут металлические пластины толщиной 3 мм. Верхнее крепление необходимо монтировать к поперечной балке, а нижнее установить на рычаг.
Для монтажа пневматической подушки на заднюю ось необходим уголок, толщина стали которого должна быть не меньше 4 мм. Он выступает в качестве верхней опоры. Нижнее крепление выполняется из нескольких металлических пластин с сечением от 3-4 мм. Пластины между рессорами и проставками увеличат жёсткость конструкции и повысят её надёжность.
| Компонент пневматической подвески | Функция | Возможные неисправности и их признаки |
|---|---|---|
| Пневмобаллон | Обеспечивает амортизацию и поддержание заданной высоты кузова. | Утечка воздуха (снижение высоты кузова, жесткость подвески), разрыв баллона (полная потеря амортизации), износ резины (потеря эластичности, снижение комфорта). |
| Компрессор | Нагнетает сжатый воздух в пневмобаллоны. | Снижение производительности (медленное поднятие кузова, нестабильная высота), шум при работе, перегрев, поломка. |
| Блок управления (ECU) | Регулирует давление воздуха в пневмобаллонах, контролирует работу системы. | Некорректная работа (неправильная высота кузова, ошибки в системе), отказ системы, неисправность датчиков. |
| Датчики уровня и давления | Измеряют высоту кузова и давление воздуха в системе. | Неправильные показания (некорректная работа системы), обрыв цепи, неисправность датчика. |
| Ресивер (воздушный резервуар) | Хранит сжатый воздух. | Утечка воздуха, коррозия, повреждение. |
| Пневмотрубки и фитинги | Перемещают сжатый воздух по системе. | Утечка воздуха, повреждение трубок, ослабление соединений. |
Интересные факты
Вот несколько интересных фактов о пневматической подвеске:
-
Адаптивность к условиям дороги: Пневматическая подвеска может автоматически регулировать высоту кузова автомобиля в зависимости от условий дороги и нагрузки. Это позволяет улучшить управляемость и комфорт, а также повысить проходимость на сложных участках.
-
Комфорт и снижение вибраций: Пневматическая подвеска обеспечивает более плавный ход по неровным дорогам, так как воздух в баллонах способен поглощать удары и вибрации. Это делает поездку более комфортной как для водителя, так и для пассажиров.
-
Использование в различных сферах: Пневматическая подвеска не ограничивается только легковыми автомобилями. Она активно используется в грузовиках, автобусах, а также в спортивных автомобилях и внедорожниках, где важна высокая степень адаптивности и комфорта.
Видео – Как сделать пневматический амортизатор ВАЗ
https://youtube.com/watch?v=NsHr6cLLas8
Преимущества и недостатки пневматической подвески
Пневматическая подвеска представляет собой систему, в которой используются воздушные подушки вместо традиционных пружин. Эта технология имеет свои уникальные преимущества и недостатки, которые стоит рассмотреть более подробно.
-
Читайте также:
Преимущества пневматической подвески
- Комфорт и плавность хода: Пневматическая подвеска обеспечивает более мягкую и комфортную езду благодаря способности адаптироваться к различным дорожным условиям. Воздушные подушки могут эффективно поглощать удары и вибрации, что особенно важно на неровных или плохих дорогах.
- Регулировка высоты: Одним из ключевых преимуществ является возможность регулировки клиренса автомобиля. Водитель может изменять высоту подвески в зависимости от условий эксплуатации, что позволяет улучшить проходимость на сложных участках или снизить центр тяжести для повышения устойчивости на высоких скоростях.
- Улучшенная управляемость: Пневматическая подвеска может автоматически регулировать жесткость и высоту в зависимости от нагрузки и дорожных условий, что способствует улучшению управляемости автомобиля. Это особенно полезно для внедорожников и грузовиков, которые часто сталкиваются с изменяющимися условиями.
- Снижение износа компонентов: Благодаря способности пневматической подвески адаптироваться к дорожным условиям, снижается нагрузка на другие компоненты автомобиля, такие как амортизаторы и пружины, что может привести к уменьшению их износа и увеличению срока службы.
Недостатки пневматической подвески
- Сложность конструкции: Пневматическая подвеска имеет более сложную конструкцию по сравнению с традиционными системами. Это может привести к увеличению вероятности поломок и необходимости более частого обслуживания.
- Стоимость: Установка и обслуживание пневматической подвески обычно обходится дороже, чем у стандартных пружинных систем. Это связано как с высокой стоимостью самих компонентов, так и с необходимостью специализированного оборудования для их установки и ремонта.
- Чувствительность к повреждениям: Воздушные подушки могут быть более уязвимы к повреждениям, особенно при контакте с острыми предметами или при неправильной эксплуатации. Проколы или утечки воздуха могут привести к необходимости замены подушек.
- Зависимость от системы управления: Пневматическая подвеска часто управляется электронной системой, что может привести к проблемам в случае сбоя электроники. В таких ситуациях может потребоваться диагностика и ремонт, что также увеличивает затраты.
Таким образом, пневматическая подвеска обладает как значительными преимуществами, так и определенными недостатками. Выбор между пневматической и традиционной подвеской зависит от индивидуальных потребностей и предпочтений водителя, а также от условий эксплуатации автомобиля.
Вопрос-ответ
Каковы основные преимущества пневматической подвески по сравнению с традиционной пружинной?
Пневматическая подвеска обеспечивает более плавный и комфортный ход, так как может автоматически регулировать жесткость и высоту в зависимости от нагрузки и дорожных условий. Это позволяет улучшить управляемость автомобиля и снизить уровень вибраций, а также адаптироваться к различным условиям эксплуатации.
Как осуществляется обслуживание пневматической подвески?
Обслуживание пневматической подвески включает регулярную проверку состояния воздушных баллонов, компрессора и системы управления. Важно следить за герметичностью соединений и состоянием шлангов, а также периодически проверять уровень масла в компрессоре. Рекомендуется проводить диагностику системы в специализированных сервисах для предотвращения возможных неисправностей.
Как влияет пневматическая подвеска на расход топлива автомобиля?
Пневматическая подвеска может влиять на расход топлива как положительно, так и отрицательно. С одной стороны, возможность регулировки высоты кузова позволяет снизить аэродинамическое сопротивление при движении на высокой скорости, что может привести к экономии топлива. С другой стороны, дополнительное оборудование и системы управления могут увеличить общий вес автомобиля, что потенциально может повысить расход топлива.
Советы
СОВЕТ №1
Перед установкой пневматической подвески обязательно ознакомьтесь с техническими характеристиками вашего автомобиля. Убедитесь, что выбранная система совместима с моделью и годом выпуска, чтобы избежать проблем с установкой и эксплуатацией.
СОВЕТ №2
Регулярно проверяйте состояние пневматической подвески, включая компрессор, воздушные баллоны и шланги. Это поможет предотвратить возможные утечки и поломки, а также обеспечит стабильную работу системы.
СОВЕТ №3
Обратите внимание на настройки подвески. Пневматические системы часто позволяют регулировать жесткость и высоту подвески. Экспериментируйте с настройками, чтобы найти оптимальный баланс между комфортом и управляемостью вашего автомобиля.
СОВЕТ №4
При выборе пневматической подвески рассмотрите возможность установки системы с автоматическим управлением. Это позволит вам легко адаптировать подвеску под различные условия дороги и нагрузки, улучшая общую производительность автомобиля.
