Проверка датчика коленвала: важные аспекты и рекомендации

Датчик положения коленчатого вала (ДПКВ) обеспечивает определение положения коленвала и синхронизацию системы зажигания и впрыска топлива. Неисправности ДПКВ могут вызвать затрудненный запуск двигателя, неустойчивую работу и повышенный расход топлива. В статье рассмотрим принцип работы ДПКВ, признаки его неисправностей и предложим пошаговую инструкцию по диагностике и замене датчика, что поможет избежать дорогостоящего ремонта и поддерживать автомобиль в исправном состоянии.

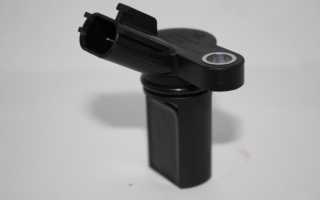

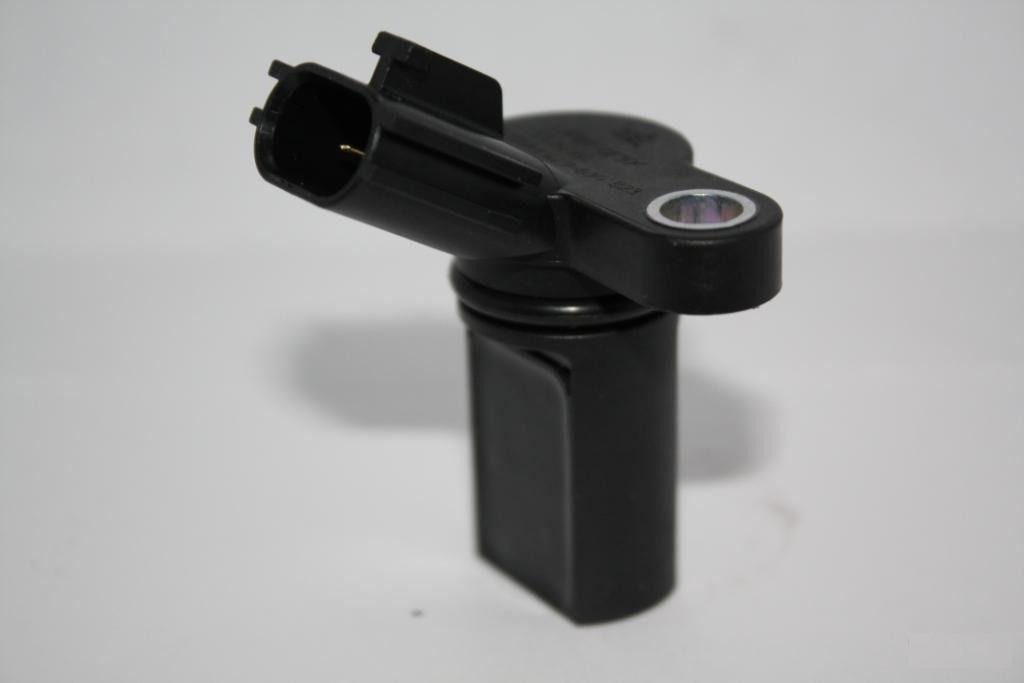

Как работает ДПКВ

Работа датчика основана на эффекте Холла, который генерирует импульс электродвижущей силы (ЭДС) в катушке индуктивности при взаимодействии с магнитным полем. Это поле изменяется, когда мимо датчика проходит сигнальная шестерня коленчатого вала с зубцами. Промежуток между зубцами передает контроллеру сигнал о приближении к верхней мертвой точке (ВМТ) первого цилиндра, что инициирует отсчет. Мелкие зубцы информируют о текущем положении коленчатого вала в реальном времени.

Проверка датчика коленвала является важной процедурой для обеспечения надежной работы двигателя. Эксперты отмечают, что неисправности в этом компоненте могут привести к серьезным проблемам, таким как потеря мощности, нестабильная работа двигателя и даже его поломка. Для диагностики состояния датчика рекомендуется использовать специализированное оборудование, которое позволяет проверить его электрические параметры и функциональность. Кроме того, важно учитывать, что замена датчика должна проводиться только при наличии четких признаков его неисправности, чтобы избежать ненужных затрат. Регулярная проверка и обслуживание этого элемента помогут продлить срок службы двигателя и улучшить его производительность.

Проверка датчика коленвала мультиметром

Неисправности ДПКВ

Наиболее частые неисправности датчика коленвала:

• повреждение корпуса;
• обрыв катушки индуктивности;
• межвитковое замыкание;
• окисление контактов.

Неисправности, не связанные с датчиком, но влияющие на его работу:

• повреждение одного или более зубцов шестеренки;
• намагничивание шестеренки;
• изменение расстояния между датчиком и шестеренкой.

При повреждении корпуса ДПКВ возможно попадание в него воды и грязи. Нередко это приводит к обрыву обмотки и межвитковому замыканию. Если обмотка оборвана, то ЭДС в ней не формируется и завести двигатель невозможно. При межвитковом замыкании ЭДС формируется, но его сила и форма не соответствуют расчетным, в результате возникают ошибки, которые меняют режим работы инжектора. Такие ошибки появляются если не постоянно, то достаточно часто, поэтому внезапное изменение работы двигателя должно насторожить водителя. При окислении контактов колодки и клемм проводов, которые подключены к ДПКВ, сигнал пропадает без предупреждения и нередко неожиданно возвращается.

Если ремонт или диагностика ДПКВ выполнены неправильно, возможно намагничивание шестеренки, в результате чего меняется форма и напряжение ЭДС. Ошибки в обслуживании двигателя могут привести к потере шестеренкой одного или нескольких зубцов, в результате чего нарушается весь алгоритм работы инжектора, потому что возникают две «нулевые» точки, от которых необходимо вести отсчет. Неправильная установка ДПКВ после диагностики или ремонта приводит к изменению расстояния между зубцами и датчиком, что сильно влияет на форму и напряжение ЭДС.

Интересные факты

Вот несколько интересных фактов о проверке датчика коленвала:

1. Ключевая роль в системе зажигания: Датчик коленвала отвечает за определение положения коленчатого вала и его скорости вращения. Эта информация критически важна для системы управления двигателем, так как она помогает точно регулировать время зажигания и впрыска топлива. Неправильная работа датчика может привести к серьезным проблемам с запуском двигателя и его работой.

2. Методы проверки: Существует несколько способов проверки датчика коленвала. Один из самых распространенных — использование мультиметра для измерения сопротивления и напряжения. Также можно использовать осциллограф для анализа выходного сигнала датчика, что позволяет более точно оценить его работу и выявить возможные неисправности.

3. Чувствительность к загрязнениям: Датчики коленвала могут быть чувствительны к загрязнениям и механическим повреждениям. Например, намагниченные датчики могут накапливать металлическую стружку, что влияет на их работу. Регулярная проверка и чистка датчика могут значительно продлить его срок службы и предотвратить проблемы с двигателем.

Как проверить датчик коленвала мультиметром, не снимая.

Видео – Диагностика датчика Холла

Как проверить ДПКВ

Существуют четыре метода проверки, которые позволяют определить состояние ДПКВ и шестеренки, а также их влияние на работу инжектора. Для каждого из методов необходимо свое оборудование, а также различается точность проверки. На переднеприводных автомобилях с поперечным расположением мотора для проверки ДПКВ потребуется снять колесо со стороны датчика. На переднеприводных с продольным расположением двигателя, а также на заднеприводных проверку выполняют либо сверху, через подкапотное пространство, либо снизу. Во втором случае потребуется поднять перед автомобиля. О том, как это сделать безопасно, читайте в статье (замена и восстановление амортизаторов).

• Визуальный метод

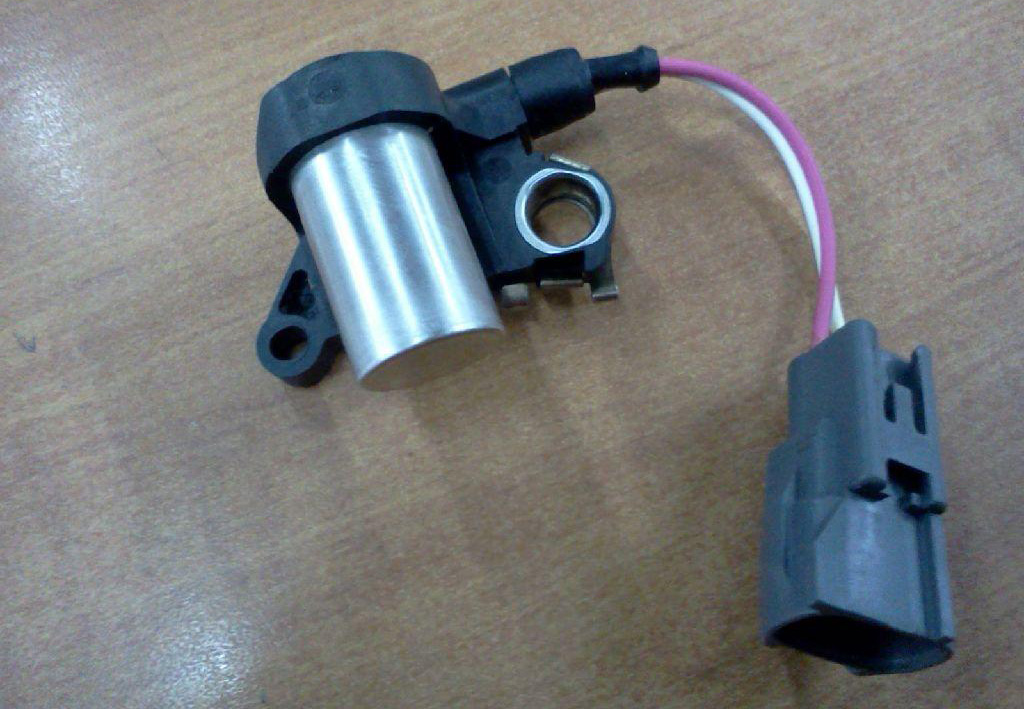

Для него необходимо очистить ДПКВ, место установки и сигнальную шестерню. После чего отметить положение датчика и демонтировать его. После демонтажа датчик отмывают и протирают чистой тряпкой, смоченной спиртом или бензином. Очистив ДПКВ, его осматривают в поисках трещин, царапин, вмятин и других повреждений. При обнаружении любых повреждений датчик необходимо заменить.

• Проверка с помощью тестера

Такая проверка позволяет оценить примерное состояние датчика, но не учитывает влияние шестеренки и других факторов. Для проверки снимите и очистите датчик, как описано выше, после чего тестером измерьте сопротивление. В зависимости от модели ДПКВ сопротивление обмотки исправного датчика от 600 до 900 Ом. Но такая проверка не определяет межвитковое замыкание, разве что замкнутыми оказалось не меньше четверти рядов обмотки. После этого подключите тестер в режиме милливольтметра к выходам датчика и несколько раз проведите стальной отверткой рядом с сердечником. Исправный датчик покажет всплески напряжения до 0,1 – 0,3 вольта (зависит от модели, массы отвертки и скорости ее движения).

• Проверка с помощью измерителя индуктивности

Нередко режим измерения индуктивности встречается на цифровых тестерах (мультиметрах). Если такого тестера нет, необходимо приобрести любой измеритель индуктивности с точностью до 10 миллиГенри (мГн). В зависимости от модели нормальная индуктивность составляет 200 – 400 мГн.

• Проверка с помощью осциллографа

Для проверки вам понадобится цифровой осциллограф с автоматической регулировкой напряжения и частоты и входным сопротивлением не меньше 100 кОм или цифровой сканер для инжекторных автомобилей, с режимом визуальной индикации. Подключите «землю» осциллографа к кузову автомобиля или минусовой клемме аккумулятора, а сигнальный вход к любому выводу ДПКВ. Включите зажигание и заведите двигатель. Наблюдайте за работой датчика с помощью осциллографа. При увеличении оборотов двигателя должно возрастать и напряжение на выходе ДПКВ. На 4 – 5 тысячах оборотов напряжение должно превысить 200 вольт.

Внимательно отслеживайте показания осциллографа, на один оборот коленчатого вала должен быть лишь один провал, соответствующий ВМТ первого цилиндра. При изменении скорости вращения двигателя осциллограф будет приспосабливаться, изменяя режим входного напряжения, но при работе на одинаковых оборотах отклонение в значении напряжения не должно превышать 5 процентов. Более серьезное отклонение говорит о намагниченности сигнальной шестеренки. Два или более провалов на одном такте говорят о том, что шестеренка потеряла один или несколько зубцов. Постоянно меняющиеся в пределах 10 – 15 процентов показания напряжения говорят о том, что датчик плохо закреплен и вибрирует или присутствует биение сигнальной шестерни коленчатого вала.

как проверить датчик распредвала, коленвала

Замена датчика коленвала

– это важная процедура, которая может потребоваться в процессе обслуживания автомобиля. Датчик коленвала отвечает за определение положения коленчатого вала и передачу этой информации в блок управления двигателем. Это критически важный элемент, так как он влияет на работу системы зажигания и впрыска топлива. Если датчик выходит из строя, это может привести к различным проблемам, включая затрудненный запуск двигателя, нестабильную работу на холостом ходу и увеличение расхода топлива.

Перед тем как приступить к замене датчика коленвала, необходимо провести диагностику. Это можно сделать с помощью сканера OBD-II, который поможет выявить ошибки, связанные с работой датчика. Если в системе обнаружены коды ошибок, указывающие на неисправность датчика коленвала, то его замена становится необходимой.

Процесс замены датчика коленвала может варьироваться в зависимости от марки и модели автомобиля, однако общие этапы остаются схожими:

1. Подготовка: Перед началом работ убедитесь, что двигатель остыл, а автомобиль находится на ровной поверхности. Отключите аккумулятор, чтобы избежать короткого замыкания.
2. Доступ к датчику: В зависимости от конструкции автомобиля, может потребоваться снять некоторые элементы, такие как защитные кожухи, поддон или другие компоненты, чтобы получить доступ к датчику коленвала.

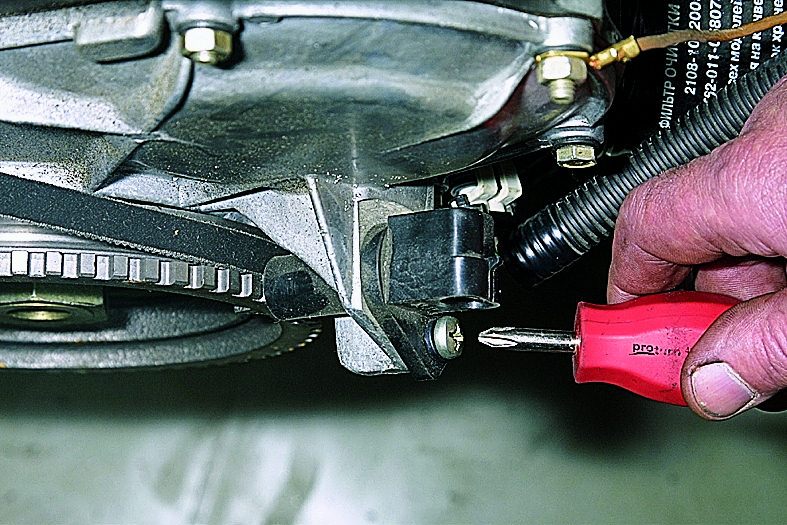

3. Снятие старого датчика: Найдите датчик коленвала, который обычно расположен вблизи коленчатого вала. Отсоедините электрический разъем и открутите крепежные болты, удерживающие датчик на месте. Аккуратно извлеките датчик из посадочного места.
4. Установка нового датчика: Установите новый датчик коленвала в обратном порядке. Убедитесь, что он правильно зафиксирован и подключите электрический разъем. При необходимости используйте герметик для предотвращения попадания грязи и влаги.
5. Сборка и проверка: Установите обратно все снятые элементы и подключите аккумулятор. Запустите двигатель и проверьте его работу. Убедитесь, что нет ошибок на приборной панели и двигатель работает стабильно.

Важно помнить, что замена датчика коленвала должна проводиться с соблюдением всех рекомендаций производителя автомобиля. Если вы не уверены в своих силах, лучше обратиться к профессионалам, так как неправильная установка может привести к серьезным проблемам с двигателем.

После замены датчика коленвала рекомендуется провести тест-драйв, чтобы убедиться в правильности работы системы. Также стоит обратить внимание на возможные изменения в расходе топлива и динамике автомобиля. Если проблемы продолжаются, возможно, стоит провести дополнительную диагностику других компонентов системы управления двигателем.

Вопрос-ответ

Каковы основные симптомы неисправности датчика коленвала?

Основные симптомы неисправности датчика коленвала могут включать трудности с запуском двигателя, его неустойчивую работу на холостом ходу, потерю мощности при ускорении и загорание индикатора проверки двигателя на приборной панели.

Как проверить работоспособность датчика коленвала?

Для проверки датчика коленвала можно использовать мультиметр для измерения сопротивления или осциллограф для анализа выходного сигнала. Также можно выполнить диагностику с помощью сканера, чтобы выявить возможные ошибки, связанные с работой датчика.

Что делать, если датчик коленвала неисправен?

Если датчик коленвала неисправен, его следует заменить. Рекомендуется обратиться к квалифицированному специалисту для диагностики и замены, так как неправильная установка может привести к дальнейшим проблемам с двигателем.

Советы

СОВЕТ №1

Перед началом проверки датчика коленвала убедитесь, что у вас есть все необходимые инструменты, такие как мультиметр и ключи для снятия датчика. Это поможет избежать лишних задержек и упростит процесс диагностики.

СОВЕТ №2

Обратите внимание на состояние проводки и разъемов датчика коленвала. Часто проблемы могут быть связаны не только с самим датчиком, но и с поврежденными проводами или корродированными контактами. Проверьте их на наличие трещин и окисления.

СОВЕТ №3

При проверке датчика коленвала используйте мультиметр для измерения сопротивления. Сравните полученные значения с рекомендациями производителя вашего автомобиля. Если они не соответствуют норме, возможно, датчик требует замены.

СОВЕТ №4

После замены датчика коленвала обязательно выполните сброс ошибок в системе управления двигателем. Это поможет избежать ложных срабатываний и обеспечит корректную работу автомобиля.
