Установка противотуманных фар на Шкода Фабия 2 улучшает видимость в плохую погоду и придаёт автомобилю стильный вид. В статье рассмотрим процесс монтажа, а также особенности установки на модели Йети, Октавия А7 и Тур. Вы найдёте полезные советы, пошаговую видео-инструкцию и фотографии для самостоятельной установки без лишних затрат.
Подготовка к переоборудованию
Для обновления вашего автомобиля вам понадобятся следующие компоненты:
- Две противотуманные фары для Шкода Фабия;
- Провод сечением 0,75 мм и длиной не менее 10 метров для подключения;
- Гофрированный гибкий шланг для защиты проводки автомобиля;
Важно!

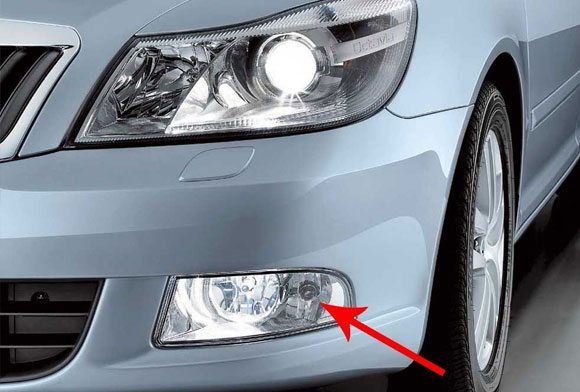

Согласно заводскому каталогу, противотуманные фары имеют свои уникальные номера: правая фара – 5j0941702B, левая – 5j0941701B. При выборе проводки обращайте внимание на качество изоляции – более высокая стоимость может свидетельствовать о лучших характеристиках.
- 2 лампы H8;
- 2 штекера для ламп H8;
- 2 соединительные колодки;
- 1 реле;
- Новый переключатель света на приборной панели.
Для справки: Производитель постоянно работает над улучшением безопасности своих автомобилей.
Например, ксеноновые противотуманные фары на Шкода Октавия способны освещать пространство за углом при повороте.
Если вы планируете установить такую фару самостоятельно, вам также потребуется заменить блок управления, который отвечает за ее функционирование.
Установка противотуманных фар на Шкода Фабия 2 требует внимательного подхода и соблюдения определенных рекомендаций. Эксперты отмечают, что перед началом работ важно подготовить все необходимые инструменты и детали, включая сами фары, проводку и крепежные элементы. Правильная установка начинается с демонтажа бампера, что позволяет получить доступ к местам крепления.
Специалисты подчеркивают, что важно следить за качеством соединений проводов, чтобы избежать короткого замыкания. Также рекомендуется использовать герметик для защиты от влаги. После установки фар необходимо провести тестирование, чтобы убедиться в их правильной работе и корректной регулировке светового потока. Важно помнить, что соблюдение всех этапов установки не только повысит безопасность на дороге, но и продлит срок службы оборудования.
Процесс монтажа
Установка противотуманок условно разделится на механическую часть и на электрическую. Однако в процессе работы некоторые этапы будут постоянно обобщаться.
| Этап установки | Описание действия | Необходимые инструменты/материалы |
|---|---|---|
| 1. Подготовка | Отключите аккумулятор, чтобы избежать короткого замыкания. Поднимите переднюю часть автомобиля на домкратах или используйте подъемник. | Ключ для клемм аккумулятора, домкрат, подставки под автомобиль (опционально) |
| 2. Демонтаж бампера | Аккуратно снимите передний бампер, открутив все крепления (винты, клипсы). Обратите внимание на расположение всех крепежных элементов. | Набор отверток (крестовая, плоская), набор торцевых ключей, пластиковые съемники (для клипс) |
| 3. Установка фар | Вставьте противотуманные фары в предназначенные для них отверстия в бампере. Закрепите их штатными креплениями. | Отвертка, торцевой ключ (в зависимости от типа крепления фар) |
| 4. Подключение проводки | Подключите электрические разъемы к противотуманным фарам. Если проводка отсутствует, проложите ее от блока предохранителей до фар, используя штатные места для крепления. | Набор для подключения проводки (если требуется), изолента, стяжки, мультиметр (для проверки) |
| 5. Установка кнопки/переключателя | Установите кнопку включения противотуманных фар в салоне автомобиля (если она не предусмотрена штатно). Подключите ее к соответствующей проводке. | Отвертка, инструмент для снятия обшивки салона (если требуется) |
| 6. Сборка и проверка | Установите бампер на место, закрепив все элементы. Подключите аккумулятор. Проверьте работоспособность противотуманных фар. | Набор отверток, набор торцевых ключей, ключ для клемм аккумулятора |
| 7. Регулировка | Отрегулируйте направление светового пучка противотуманных фар в соответствии с требованиями ПДД. | Отвертка или ключ для регулировки фар, ровная площадка, стена (для ориентира) |
Интересные факты
Вот несколько интересных фактов о противотуманных фарах на Шкода Фабия 2 и их установке:
-
Функция противотуманных фар: Противотуманные фары не только помогают улучшить видимость в условиях тумана, но и могут быть полезны в дождливую погоду или при сильном снегопаде. Они располагаются ниже основных фар, что позволяет свету лучше рассеиваться и минимизировать отражение от капель воды или снежных частиц.
-
Совместимость и установка: Установка противотуманных фар на Шкода Фабия 2 может потребовать дополнительных компонентов, таких как проводка и переключатель. Важно убедиться, что выбранные фары совместимы с моделью автомобиля, так как неправильный выбор может привести к проблемам с электрикой.
-
Регулировка угла света: После установки противотуманных фар важно правильно отрегулировать угол их света. Неправильная настройка может привести к ослеплению встречных водителей или недостаточной видимости. Рекомендуется проводить регулировку на специальном стенде или в условиях, когда можно оценить эффективность освещения на дороге.
Эти факты подчеркивают важность правильной установки и использования противотуманных фар для обеспечения безопасности на дороге.
Закрепление ПТФ

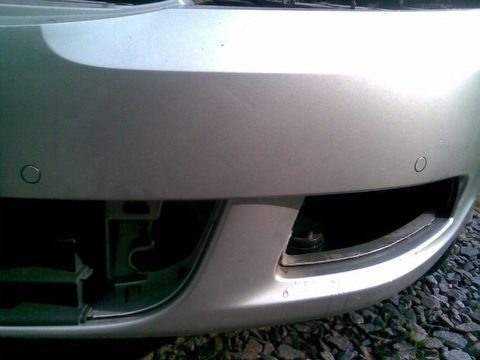

В переднем бампере имеются заглушки.
Чтобы их удалить, выполните следующие шаги:
- Снимите центральную решетку (она крепится на защелках);
- Получите доступ к защелкам заглушек, расположенным под фарами;
- Осторожно подденьте заглушки отверткой и извлеките их.
Процесс установки приобретенных фар будет следующим:
- Установите лампы Н8 в фары;
-
Подключите разъем Н8 к заранее удлиненной проводке;
-
Вставьте фару в передний бампер;
- Закрепите ее с помощью крепежных винтов;
Читайте также:
Подсоединение фар к штатной электросети

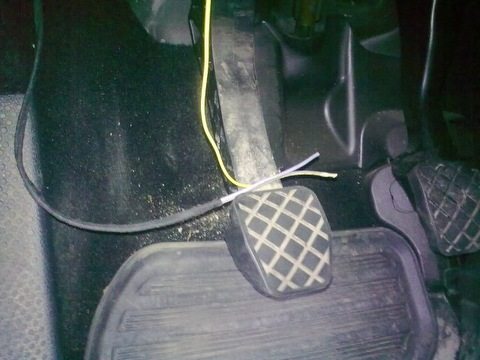

Подсоединенный кабель от левой и правой противотуманок необходимо протянуть в салон автомобиля, поскольку именно там находятся:
- Блок предохранителей;
- Блок управления световыми приборами;
- Переключатель режимов.
Но начать работу следует с отключения аккумуляторной батареи. И все работы с электрооборудованием выполнять аккуратно, не допуская брака, т.к. это чревато коротким замыканием. (см. также статью Схема электропроводки Ауди 80: знаменитая «бочка»)
Обратите внимание!
Для правильной работы ПТФ необходимо подключать их к центральному блоку управления.
Для Фабии I и II такая функция изначально заложена в алгоритме работы блока.
Тогда как устанавливаемые противотуманные фары на Шкоду Октавия А7 потребуют замены блока.
Работы в салоне автомобиля начнем с подключения проводки к блоку предохранителей:
- Согласно рекомендациям автопроизводителя, ПТФ лучше подключить к 38-му контакту. Через него будет подаваться питание на фары;
- Извлекаем пины из указанного контакта и обжимаем в них свободный конец проводки.
Справочно: Устанавливая противотуманные фары на Шкода Октавия Тур, может оказаться, что свободных пинов нет, т.к. это предусмотрено данной комплектацией модели.
Их придется заказать по каталожному номеру – 000979227.
Теперь заменяем старый блок переключателей управления работой осветительных приборов новым, с функцией противотуманных фар:
- Аккуратно поддеваем острой отверткой посадочный ободок;
- Освобождаем защелки и извлекаем его из гнезда;
- Отсоединяем его от колодки;
- Берем новый блок и подсоединяем – у них идентичное подключение;
- Аккуратно утапливаем его в панель приборов.
Обратите внимание!
На автомобилях марки Шкода в числе полезных опций есть и контроль сгоревших нитей ламп.
В случае выхода лампы из строя, на панели приборов загорается специальная пиктограмма.
Если неправильно подключить фары, то пиктограмма будет сигнализировать о неполадках.
Ну, вот и все – все работы по подключению сделаны.
Остается только подсоединить аккумуляторную батарею и проверить работоспособность противотуманок и их работу вместе с головным светом фар:
- ПТФ должны включаться только с габаритными огнями;
- На автомобилях с датчиком дождя ПТФ также должны включаться автоматически.
Совет!
Чтобы уберечь стекла от камешков и веток, обязательно закажите изготовление наклеек на фары.
Подобная пленка спасла не одно устройство, сохранив владельцам средства семейного бюджета.
https://youtube.com/watch?v=tnVDn_IACEw
В заключение
Мы надеемся, что смогли детально рассказать о процессе установки противотуманных фар на ваш автомобиль. (обратите внимание на статью Установка фаркопа на Рено Дастер своими руками: пошаговое руководство) Выполняя установку самостоятельно, вы не только сэкономите средства, но и приобретете полезный опыт. В видео, представленном в этой статье, вы найдете дополнительную информацию по данной теме.
Проверка работоспособности и регулировка фар
После установки противотуманных фар на Шкода Фабия 2 важно убедиться в их работоспособности и правильно отрегулировать. Это не только обеспечит безопасность на дороге, но и улучшит видимость в условиях плохой погоды.
Первым шагом в проверке работоспособности фар является их включение. Убедитесь, что фары подключены правильно и все электрические соединения надежны. Для этого включите зажигание автомобиля и активируйте противотуманные фары с помощью соответствующего переключателя на панели управления. Проверьте, горят ли обе фары, и нет ли в них видимых повреждений.
Если одна из фар не работает, проверьте предохранитель, отвечающий за противотуманные фары, и убедитесь, что лампочка установлена правильно. Если все в порядке, возможно, проблема кроется в проводке или самом переключателе.
После того как вы убедились в работоспособности фар, следующим шагом будет их регулировка. Неправильная настройка может привести к ослеплению встречных водителей или недостаточной видимости для вас. Для регулировки вам понадобятся:
- Отвертка или ключ для регулировки;
- Стена или экран для проверки света;
- Измерительная лента или уровень.
Регулировка противотуманных фар обычно осуществляется с помощью специальных винтов, расположенных на задней стороне фары. Для начала припаркуйте автомобиль на ровной поверхности, примерно в 5-10 метрах от стены. Включите противотуманные фары и отметьте на стене уровень света, который они создают.
С помощью отвертки или ключа аккуратно отрегулируйте фары так, чтобы световой пучок был направлен немного ниже горизонтальной линии, чтобы избежать ослепления встречных водителей. Обычно угол наклона должен составлять около 1-2 градусов вниз от горизонтали.
После регулировки проверьте, как фары освещают дорогу в реальных условиях. Прокатитесь по знакомым маршрутам в темное время суток или в условиях плохой видимости, чтобы убедиться, что противотуманные фары работают эффективно и обеспечивают необходимую видимость.
Регулярная проверка и корректировка противотуманных фар помогут вам поддерживать их в исправном состоянии и обеспечат безопасность на дороге в любых условиях.
Вопрос-ответ
Как правильно должны стоять противотуманные фары?
Место установки противотуманных фар намечают на небольшом удалении (до 0,4 м) от боковины ТС, но не ниже 0,25 м от пола. Дистанция измеряется по внешнему ободу фары. При правильной установке углы видимости устройств соответствуют показателям по вертикальному направлению +15 – 10°, по горизонтальной линии +45 – 10°.
-
Читайте также:
Как должны быть настроены противотуманные фары?
Настройку противотуманных фар нужно сделать так, чтобы граница света находилась ниже отображенной на стене линии. Такая регулировка считается правильной и отвечает нормативам профильного ГОСТ. Противотуманки расположены ниже базовых фар, поэтому важно учитывать преломление световых лучей.
Как должны включатся противотуманные фары?
Противотуманные фары можно включать не только в условиях плохой видимости (мороси, тумана), но и в других условиях. Есть отдельные случаи, описанные в ПДД (пункт 19.4): если наблюдается недостаточная видимость, то можно включать совместно с фарами ближнего и дальнего света.
Можно ли самостоятельно установить противотуманные фары?
ГОСТ разрешает иметь в автомобиле 2 фары ближнего света, 2 или 4 фары дальнего света, 2 противотуманные фары и ДХО. Если у вас с завода не полный комплект, то недостающее можно установить самостоятельно.
Советы
СОВЕТ №1
Перед началом установки противотуманных фар обязательно ознакомьтесь с инструкцией по эксплуатации вашего автомобиля. Это поможет вам понять, какие инструменты понадобятся и какие шаги следует предпринять для правильной установки.
СОВЕТ №2
Убедитесь, что у вас есть все необходимые детали и крепежные элементы перед началом работы. Это сэкономит ваше время и предотвратит необходимость повторного разбора автомобиля.
СОВЕТ №3
При установке противотуманных фар следите за правильной проводкой. Используйте изоленту и специальные крепления, чтобы избежать повреждения проводов и обеспечить надежное соединение.
СОВЕТ №4
После завершения установки протестируйте противотуманные фары на предмет правильной работы и регулировки. Это поможет вам убедиться, что они освещают дорогу должным образом и не слепят других водителей.
