Сцепление — ключевой элемент трансмиссии автомобиля, обеспечивающий плавный переход между режимами работы двигателя и коробки передач. В статье рассмотрим принцип работы сцепления, его устройство и функции, а также важность правильной эксплуатации для надежности и долговечности автомобиля. Понимание работы сцепления поможет водителям ориентироваться в технических аспектах своего транспортного средства и своевременно выявлять неисправности, что способствует безопасному и комфортному вождению.

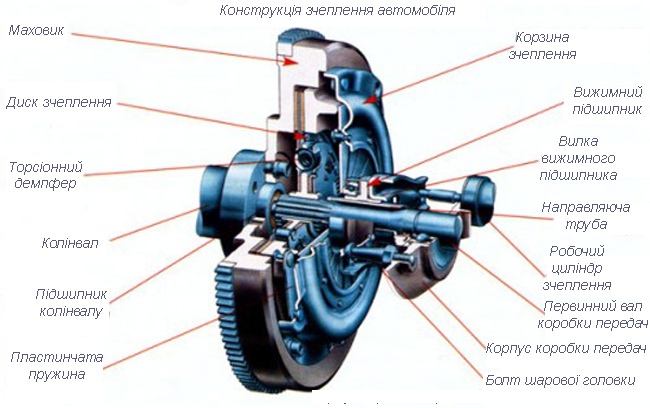

Устройство сцепления автомобиля
-
Нажимной диск (НД) — плоский элемент с выпуклой круглой формой. В его основании установлены выжимные устройства в виде пружин, соединенные с прижимной площадкой такой же формы, как и НД. Диаметр прижимной площадки совпадает с диаметром маховика. Одна сторона детали тщательно отшлифована для обеспечения эффективного контакта. Пружины направлены к центру НД и воспринимают механическую нагрузку во время выжима. Нажимной диск фиксируется на маховике, а между прижимным узлом и маховиком устанавливается диск сцепления.
-

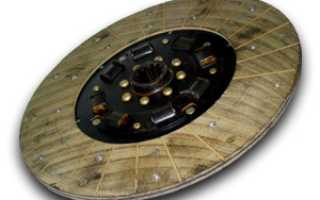

Диск сцепления (ВД), или ведомый диск, имеет аналогичную плоскую круглую форму. Его конструкция включает фрикционные накладки и лучевое основание, а также шлицевую муфту для соединения с коробкой передач. В состав механизма входят демпферные пружины, расположенные по кругу шлицевой муфты, которые сглаживают вибрации при включении сцепления.
-
Фрикционные накладки (ФН) крепятся к диску сцепления с помощью стальных или полимерных заклепок. Для их изготовления используются различные материалы, такие как керамика, композиционные материалы и кевлар, последний из которых отличается высокой прочностью и устойчивостью к агрессивным условиям.
-
Выжимной подшипник (ВП) — сложный элемент, делящийся на устройства нажимного и оттягивающего типов. Одна сторона ВП выполнена в виде круглой нажимной площадки, соответствующей диаметру пружин в центре НД. Этот механизм располагается на первичном вале, выступающем из коробки передач. В некоторых автомобилях ВП фиксируется стопорными пружинами и крепится на защитном кожухе вала коробки передач. Действие подшипника осуществляется с помощью вилки привода, воздействующей на оправку с выступами.
-
Система привода может быть механической, гидравлической, электронной или комбинированной. Рассмотрим три основных типа:
-
Механический привод. Для передачи усилия используется трос, одна часть которого соединена с педалью, а другая — с выжимной вилкой. Трос помещается в защитный кожух, фиксируемый возле педали и вилки для защиты от повреждений.
-
Гидравлический привод. Основные элементы — два гидроцилиндра, соединенные трубопроводом высокого давления. При нажатии на педаль активируется шток главного цилиндра (ГЦ) с поршнем, сжимающим гидрожидкость. Создаваемое давление передается через шланг к рабочему цилиндру, который толкает шток, воздействуя на вилку. В качестве рабочей жидкости используется тормозная жидкость, заливаемая в специальный бачок.
-
Электронный привод. Передача усилия осуществляется с помощью электрического силового агрегата, активируемого при нажатии на педаль, что приводит к воздействию на трос. Электрическая энергия преобразуется в механическое движение.
-
Педаль сцепления обеспечивает управление всей системой. Она расположена в салоне автомобиля слева. В современных автомобилях с автоматической коробкой передач педаль сцепления отсутствует, так как механизм работает автономно.
Эксперты в области автомобильной техники отмечают, что сцепление является ключевым элементом трансмиссии, обеспечивающим передачу мощности от двигателя к колесам. Основной принцип работы сцепления заключается в использовании фрикционных дисков, которые при нажатии на педаль сцепления разъединяются, позволяя водителю переключать передачи. При отпускании педали диски вновь соединяются, обеспечивая плавный переход мощности.
Специалисты подчеркивают важность правильной эксплуатации сцепления, так как его износ может привести к снижению эффективности работы автомобиля и увеличению затрат на ремонт. Регулярная диагностика и своевременная замена изношенных компонентов сцепления помогут избежать серьезных поломок и продлить срок службы автомобиля. Таким образом, понимание принципа работы сцепления и его правильная эксплуатация являются залогом надежности и безопасности на дороге.
Принцип работы сцепления авто
Передача крутящих моментовреализуется за счет воздействия силы трения на ВД(ведомый диск). Во время включения ВД зажат между НД и маховиком. В процессе нажатия на педаль перемещается трос, который выполняетповорот рычага. В процессе этого действия свободный край вилки воздействует на ВП (выжимной подшипник). Он перемещается к маховику и воздействуетна пластины,которые отодвигаютНД. Таким образом, освобождается диск сцепления, благодаря чему водитель с легкостью переключает скорость. После отпускания педали ведомый диск вновь фиксируется между НД и маховиком.
В гидравлических системах привода происходят идентичные операции, исключением является механизм передачи усилий. Механическое воздействие от педали на ведомый диск передает жидкость, размещенная в цилиндре.
| Компонент сцепления | Функция | Возможные неисправности и их признаки |
|---|---|---|
| Ведущий диск (маховик) | Передает крутящий момент от двигателя к ведомому диску. | Износ, трещины, деформация; проскальзывание сцепления, вибрации. |
| Ведомый диск (диск сцепления) | Передает крутящий момент от ведущего диска к коробке передач, обеспечивает возможность разъединения двигателя и трансмиссии. | Износ фрикционных накладок (пробуксовка), деформация, повреждение пружин; пробуксовка сцепления, неполное выключение сцепления, запах гари. |
| Нажимной диск | Прижимает ведомый диск к ведущему, обеспечивая передачу крутящего момента. | Износ, деформация, поломка пружин; пробуксовка сцепления, неполное выключение сцепления, вибрации. |
| Выжимной подшипник | Выжимает нажимной диск, позволяя разъединить сцепление. | Износ, заедание; шум при выжиме сцепления, трудно выжимается педаль сцепления. |
| Корзина сцепления | Удерживает нажимной диск и выжимной подшипник. | Деформация, повреждение; вибрации, неполное выключение сцепления. |
| Педаль сцепления | Управляет выжимным подшипником. | Износ, повреждение троса (гидравлической системы), неполное выключение сцепления, провал педали. |
Интересные факты
Вот несколько интересных фактов о принципе работы сцепления автомобиля:
-
Механизм фрикционного сцепления: Сцепление в автомобиле работает на основе фрикционного механизма. Когда водитель нажимает на педаль сцепления, диск сцепления отходит от маховика, что разъединяет двигатель и трансмиссию. Это позволяет переключать передачи без повреждения трансмиссии, так как вращение двигателя и колес временно разъединяются.
-
Сцепление и буксировка: Сцепление также играет важную роль в буксировке. При буксировке автомобиля с автоматической трансмиссией, важно помнить, что сцепление может перегреваться, если не отключить трансмиссию, так как она продолжает работать даже при выключенном двигателе. Это может привести к повреждению сцепления и трансмиссии.
-
Современные технологии: В современных автомобилях все чаще используются электронные системы управления сцеплением, такие как автоматические сцепления (например, DSG или CVT). Эти системы обеспечивают более плавное переключение передач и повышают эффективность работы двигателя, что в свою очередь способствует снижению расхода топлива и улучшению динамики автомобиля.
Типы сцеплений и их особенности
Механическое сцепление
Механическое сцепление является наиболее распространенным типом сцепления, используемым в автомобилях с ручной трансмиссией. Оно состоит из нескольких ключевых компонентов: диска сцепления, нажимного диска и выжимного подшипника. При нажатии на педаль сцепления, выжимной подшипник отводит нажимной диск, освобождая диск сцепления от контакта с маховиком. Это позволяет переключать передачи без повреждения трансмиссии. Механическое сцепление обеспечивает надежное соединение между двигателем и трансмиссией, однако требует регулярного обслуживания и замены из-за износа.
Гидравлическое сцепление
Гидравлическое сцепление работает на основе гидравлической системы, которая передает усилие от педали сцепления к выжимному подшипнику. В отличие от механического, гидравлическое сцепление обеспечивает более плавное и легкое управление. Оно состоит из главного и рабочей цилиндров, а также трубопроводов, по которым передается жидкость. Гидравлические системы менее подвержены износу и требуют меньшего обслуживания, однако могут быть более сложными в ремонте.
Электронное сцепление
Электронное сцепление, также известное как сцепление с автоматическим управлением, использует электронные датчики и исполнительные механизмы для управления процессом сцепления. Это позволяет достичь высокой точности и быстроты переключения передач. Электронные системы могут быть интегрированы с другими системами автомобиля, такими как система контроля тяги и антиблокировочная система тормозов. Однако, такие системы могут быть более дорогими в производстве и ремонте.
Сцепление с двойным диском
Сцепление с двойным диском (или двойное сцепление) используется в спортивных автомобилях и некоторых моделях с автоматической трансмиссией. Оно состоит из двух дисков сцепления, которые работают поочередно, что позволяет значительно сократить время переключения передач. Это обеспечивает более высокую производительность и улучшает динамику автомобиля. Однако, такие системы могут быть более сложными и дорогими в обслуживании.
Пневматическое сцепление
Пневматическое сцепление использует сжатый воздух для управления процессом сцепления. Этот тип сцепления чаще всего применяется в грузовых автомобилях и специализированной технике, где требуется высокая надежность и устойчивость к нагрузкам. Пневматические системы могут быть менее чувствительными к изменениям температуры и влажности, однако требуют наличия компрессора и системы подачи воздуха, что может увеличить вес и сложность конструкции.
Выбор типа сцепления
Выбор типа сцепления зависит от множества факторов, включая тип автомобиля, условия эксплуатации и предпочтения водителя. Механические сцепления подходят для большинства легковых автомобилей, в то время как гидравлические и электронные системы могут быть предпочтительными для более современных и высокопроизводительных моделей. Двойное сцепление идеально подходит для спортивных автомобилей, а пневматическое — для коммерческого транспорта. Важно учитывать как преимущества, так и недостатки каждого типа сцепления при выборе автомобиля или его компонентов.
Вопрос-ответ
Какова основная функция сцепления в автомобиле?
Основная функция сцепления заключается в передаче крутящего момента от двигателя к трансмиссии, позволяя водителю управлять передачами и обеспечивая плавный старт автомобиля. Сцепление также позволяет временно разъединить двигатель и трансмиссию для переключения передач без повреждения механизма.
Какие основные компоненты входят в состав сцепления?
Сцепление состоит из нескольких ключевых компонентов, включая диск сцепления, маховик, нажимной диск и пружины. Диск сцепления обеспечивает сцепление с маховиком, а нажимной диск прижимает его к маховику, создавая необходимое трение для передачи крутящего момента.
Как часто необходимо обслуживать сцепление автомобиля?
Обслуживание сцепления зависит от стиля вождения и условий эксплуатации автомобиля. Обычно рекомендуется проверять состояние сцепления каждые 30 000 – 50 000 километров пробега. Однако, если вы заметили признаки износа, такие как проскальзывание или трудности с переключением передач, следует обратиться к специалисту для диагностики и возможной замены.
