Омыватель лобового стекла — ключевой элемент системы безопасности автомобиля, обеспечивающий чистоту стекла и улучшение видимости водителя в любых погодных условиях. В статье рассмотрим конструкцию и принцип работы омывателей, их роль в повышении эффективности стеклоочистителей и продлении срока службы щёток. Знание работы этого устройства поможет автовладельцам лучше заботиться о своем автомобиле и обеспечивать безопасность на дороге.
Конструкция и принцип работы омывателей

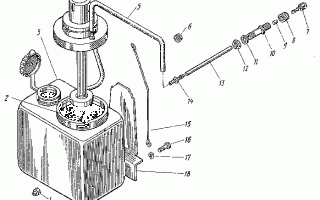

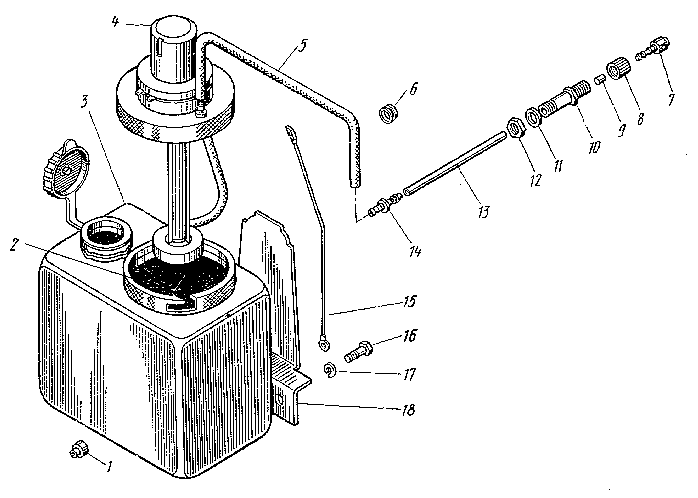

Типовая схема штатного омывателя лобового стекла включает следующие компоненты:
- резервуар для жидкости;
- насос с электроприводом;
- жиклёры (форсунки);
- соединительная арматура (трубки, переходники и т. д.);
- обратные клапаны;
- электропроводка.
В систему может быть добавлен подогрев жидкости в бачке и трубопроводах, а также обогрев форсунок.
Бачок находится в моторном отсеке и хранит омывающую жидкость. Он имеет заливную горловину с крышкой. Форма и объём резервуара зависят от модели автомобиля и обычно составляют от 2,5 до 4,0 литров. Если предусмотрен омыватель фар или заднего стекла, объём бачка может быть увеличен.
Насос крепится к бачку с помощью уплотнительного кольца. Это электродвигатель с рабочим колесом, питающийся от постоянного тока. В большинстве моделей перед насосом установлен фильтр грубой очистки.
Форсунки (жиклёры) разбрызгивают жидкость на лобовое стекло. Обычно их устанавливают на крышке капота или на решётках системы забора воздуха. Чаще всего используется две форсунки.
Существуют два типа форсунок: струйные и веерные. Струйные могут иметь одно или два сопла. Веерные более эффективны, так как разбрызгивают жидкость в виде веера, увлажняя большую площадь стекла. Их работа основана на большем количестве сопел и высоком давлении жидкости. Обратный клапан обеспечивает постоянное заполнение системы и быстрое создание давления для веерных форсунок.
Преимущества веерных форсунок:
- равномерное распределение жидкости;
- экономичный расход;
- увлажнение большой площади.
Недостатки веерных форсунок:
Одновременное покрытие большой площади стекла может ухудшить видимость, что снижает безопасность движения.
Читайте также:
Соединительная арматура подводит жидкость от бачка к форсункам. Для предотвращения замерзания омывающей жидкости при низких температурах устанавливаются подогрев бачка и/или форсунок, а также утепляются шланги.
Эксперты в области автомобильной безопасности подчеркивают важность качественного омывателя лобового стекла для обеспечения видимости на дороге. Они отмечают, что чистота стекла напрямую влияет на безопасность вождения, особенно в условиях плохой погоды. Многие водители недооценивают значение омывателя, полагая, что достаточно лишь периодически доливать жидкость. Однако специалисты рекомендуют использовать только проверенные и сертифицированные жидкости, так как некачественные составы могут повредить стекло или оставить разводы. Кроме того, регулярная проверка и обслуживание системы омывателя помогут избежать неожиданных поломок и обеспечат надежную работу в критических ситуациях. Таким образом, внимание к этому элементу автомобиля может существенно повысить безопасность на дороге.
Особенности омывателя лобового стекла ВАЗ-2109
Автомобили серии ВАЗ-2109 оснащаются штатным омывателем лобового стекла, который включает в себя следующие элементы:
- полиэтиленовый бачок;
- фильтр грубой очистки;
- электронасос;
- электромагнитный клапан;
- гибкие соединительные шланги;
- две струйные форсунки;
- предохранитель и электропроводка.
Бачок с электрическим насосом двунаправленного действия устанавливается в моторном отсеке справа. В зависимости от напряжения на контактах электромагнитного клапана обеспечивается подача жидкости к форсункам омываетеля лобового или заднего стекла.
Струйные форсунки смонтированы на капоте. Для калибровки направления струи жидкости из жиклёров необходимо вставить иголку в сопло распылителя и повернуть форсунку в нужное положение.
Омыватель лобового стекла ВАЗ-2109 включается в работу подрулевым переключателем, который расположен справа. При его нажатии подаётся питание на электромагнитный клапан привода наcоса и реле включения малой скорости очистителя лобового стекла.
| Тип омывающей жидкости | Состав | Преимущества/Недостатки |
|---|---|---|
| На основе воды (летняя) | Вода, ПАВ, ароматизаторы, красители | Дешевле, легкодоступна; Может замерзать при низких температурах, быстрее испаряется |
| На основе воды (зимняя) | Вода, ПАВ, спирт (метанол, этанол, изопропанол), антифриз, ингибиторы коррозии | Не замерзает при низких температурах; Более дорогая, может повреждать лакокрасочное покрытие (при низком качестве), токсична (метанол) |
| Концентрат | ПАВ, спирт (метанол, этанол, изопропанол), антифриз, ингибиторы коррозии | Экономичный, разбавляется водой в зависимости от температуры; Требует разбавления, токсична (метанол) |
| Без спирта | Вода, ПАВ, антифриз на основе гликолей, ингибиторы коррозии | Безопаснее для окружающей среды и здоровья; Может замерзать при более высоких температурах, чем жидкости на основе спирта |
Интересные факты
Вот несколько интересных фактов о системе омывателя лобового стекла:
-
История изобретения: Первые системы омывателя лобового стекла появились в 1917 году. Их разработал американский инженер, который хотел улучшить видимость для водителей в дождливую погоду. Однако массовое использование таких систем началось только в 1936 году, когда они стали стандартом для большинства автомобилей.
-
Температура жидкости: В зимний период важно использовать специальную жидкость для омывателя лобового стекла, которая не замерзает. Обычная вода может замерзнуть в бачке или на стекле, что не только ухудшает видимость, но и может повредить систему омывателя.
-
Автоматические системы: Современные автомобили могут быть оснащены автоматическими системами омывателя, которые активируются при обнаружении дождя. Эти системы используют датчики, чтобы определить уровень загрязнения стекла и автоматически распыляют жидкость, что значительно повышает комфорт и безопасность вождения.
Неисправности омывателя лобового стекла ВАЗ-2109
Причины неисправности стеклоомывателя:
- сгоревший предохранитель;
- ненадежный контакт на клеммах электродвигателя насоса;
- загрязнение фильтра или шлангов;
- засорение форсунок;
- нарушение герметичности системы;
- плохое соединение вала электродвигателя с насосом;
- выход электродвигателя из строя;
- замерзание жидкости.
Если стеклоомыватель лобового стекла ВАЗ-2109 не работает, сначала проверьте предохранитель и подключение проводки. Если предохранитель сгорел, замените его. Клеммы электродвигателя могут окисляться, поэтому их следует периодически очищать.
При загрязнении фильтра или шлангов выполните их промывку, иногда поможет продувка сжатым воздухом.
Нарушение герметичности системы часто связано с износом соединительных элементов (шлангов, тройников и т. д.). В этом случае замените поврежденный компонент.
Неисправность может быть вызвана ненадежным соединением вала электродвигателя с насосом, что не позволяет создать необходимое давление для подачи жидкости к форсункам. Это также может произойти при выходе электродвигателя из строя.
При низких температурах основная причина отказа омывателя — замерзание жидкости. Для решения проблемы прогрейте автомобиль в теплом помещении.
Доработка стеклоомывателя ВАЗ-2109
Как правило, даже неразбавленная жидкость для омывателя при температуре ниже – 10оС густеет. В результате этого в системе не обеспечивается достаточное давление. Жидкость выходит из струйных форсунок с малым напором, не долетая до лобового стекла. Чтобы этого не происходило, рекомендуется устанавливать подогрев бачка. Эту доработку можно выполнить самостоятельно с минимальными затратами сил и средств.
Для монтажа системы обогрева бачка омывателя необходимо приготовить 0,5 м медной трубки сечением 8,0-9,0 мм, новую крышку для бачка, бензостойкий армированный шланг и хомуты для крепления.
Сначала изгибаем трубку, делаем теплообменник для бачка, внешний вид которого напоминает обычный электрокипятильник. Затем вырезаем в крышке два отверстия и впаиваем в них оба концы трубки. Нагревательный элемент «врезаем» с помощью шлангов в обратку печки или в систему обогрева дроссельного узла.
Более эффективно будет работать стеклоомыватель, если штатные струйные жиклёры ВАЗ-2109 заменить форсунками веерного типа от «десятки». При этом их лучше установить не на крышке капота, как это предусмотрено производителем, а на решётках забора воздуха («жабо»). В этом случае можно будет дополнительно установить подогрев форсунок с помощью медного теплообменника, запитав его от обратки печки. Медную трубку следует расположить в нижней части «жабо» непосредственно под жиклёрами.
Выбор и замена жидкости для омывателя лобового стекла
Выбор жидкости для омывателя лобового стекла — это важный аспект, который влияет не только на видимость во время вождения, но и на состояние стекол и системы омывателя в целом. При выборе жидкости необходимо учитывать несколько факторов, таких как климатические условия, тип автомобиля и личные предпочтения.
Существует несколько типов жидкостей для омывателя, которые различаются по своему составу и назначению:
-
Читайте также:
- Летние жидкости: Обычно содержат спирты и детергенты, которые эффективно удаляют загрязнения, такие как пыль, насекомые и дорожная грязь. Они не замерзают при высоких температурах и обеспечивают хорошую видимость.
- Зимние жидкости: Эти жидкости содержат антифриз, что предотвращает их замерзание при низких температурах. Они также обладают хорошими очищающими свойствами, но важно выбирать качественные продукты, чтобы избежать повреждения системы омывателя.
- Универсальные жидкости: Подходят для использования в любое время года, но могут не обеспечивать оптимальные характеристики в экстремальных условиях. Их использование может быть оправдано в регионах с мягким климатом.
При выборе жидкости для омывателя стоит обратить внимание на следующие характеристики:
- Температура замерзания: Для зимнего периода важно, чтобы жидкость имела низкую температуру замерзания, чтобы избежать проблем с работой системы омывателя.
- Очищающие свойства: Жидкость должна эффективно удалять загрязнения, не оставляя разводов и не повреждая стекло.
- Совместимость с материалами: Некоторые жидкости могут негативно влиять на резиночки и пластиковые детали системы омывателя, поэтому стоит выбирать продукты, которые не содержат агрессивных химических веществ.
Замена жидкости для омывателя лобового стекла — это процесс, который можно выполнить самостоятельно. Для этого необходимо:
- Подготовить новую жидкость для омывателя и необходимые инструменты (ведро, воронку).
- Слить старую жидкость из бачка омывателя. Это можно сделать, нажав на рычаг управления омывателем, пока не выйдет вся старая жидкость.
- Промыть бачок чистой водой, чтобы удалить остатки старой жидкости.
- Заполнить бачок новой жидкостью, используя воронку для удобства.
- Проверить работу системы, включив омыватель и убедившись, что жидкость распыляется равномерно.
Регулярная проверка и замена жидкости для омывателя лобового стекла помогут поддерживать хорошую видимость и безопасность на дороге. Рекомендуется проверять уровень жидкости не реже одного раза в месяц, особенно в переходные сезоны, когда погодные условия могут меняться.
Вопрос-ответ
Как часто нужно проверять уровень жидкости в омывателе лобового стекла?
Рекомендуется проверять уровень жидкости в омывателе лобового стекла не реже одного раза в месяц, особенно перед длительными поездками. Это поможет избежать неприятных ситуаций, связанных с плохой видимостью во время дождя или снега.
Какие жидкости можно использовать в омывателе лобового стекла?
Для омывателя лобового стекла можно использовать специальные жидкости, которые продаются в магазинах автозапчастей. Они бывают как летними, так и зимними. Важно избегать использования обычной воды, так как она может замерзнуть в зимний период и повредить систему.
Что делать, если омыватель лобового стекла не работает?
Если омыватель не работает, сначала проверьте уровень жидкости в резервуаре. Если он в норме, возможно, проблема в насосе, предохранителе или засорении форсунок. Рекомендуется обратиться к специалисту для диагностики и ремонта системы.
Советы
СОВЕТ №1
Проверяйте уровень жидкости омывателя регулярно. Низкий уровень может привести к недостаточной видимости во время дождя или снега, что увеличивает риск аварий. Убедитесь, что у вас всегда есть запас жидкости в багажнике.
СОВЕТ №2
Используйте качественные жидкости для омывателя, которые подходят для вашего климата. В холодное время года выбирайте антифризные составы, чтобы избежать замерзания жидкости в бачке и на стеклах.
СОВЕТ №3
Регулярно очищайте форсунки омывателя от загрязнений. Если струя жидкости не распыляется равномерно, это может быть признаком засорения. Используйте иглу или тонкий предмет, чтобы аккуратно прочистить форсунки.
-
Читайте также:
СОВЕТ №4
Не забывайте о важности замены щеток стеклоочистителей. Изношенные щетки могут оставлять разводы и ухудшать видимость, даже если омыватель работает исправно. Меняйте их каждые 6-12 месяцев для лучшего результата.
