Датчик уровня охлаждающей жидкости — ключевой элемент системы охлаждения двигателя, обеспечивающий оптимальную температуру работы мотора. Его правильная работа защищает двигатель от перегрева, предотвращая серьезные повреждения и продлевая срок службы автомобиля. В статье рассмотрим устройство датчика, возможные неисправности и методы ремонта, что поможет водителям понять важность этого компонента и своевременно реагировать на его неисправности.

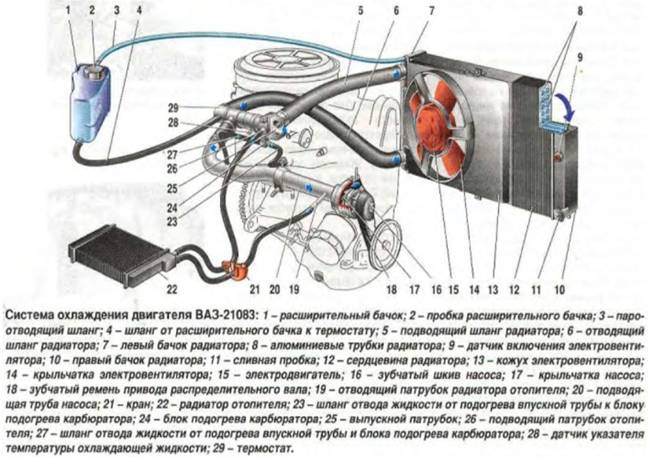

Система охлаждения двигателя
Каждый водитель, новичок или опытный, знает, что двигатель — ключевой компонент автомобиля. Без него транспортное средство не сможет двигаться. Мотор, работающий на топливе, выделяет много тепла, что может негативно сказаться на его механизмах и привести к преждевременному износу.
Чтобы избежать перегрева, используются замкнутые системы охлаждения, состоящие из трубок и каналов. В этой системе циркулирует охлаждающая жидкость, которая поглощает тепло от двигателя и охлаждается в радиаторе. Затем она снова поступает в двигатель, и этот процесс продолжается во время работы автомобиля.
Для предотвращения избыточного давления в системе предусмотрен расширительный бачок. При повышении температуры охлаждающей жидкости избыточное давление выводит газ через специальное отверстие в бачке.
Этот бачок также контролирует уровень охлаждающей жидкости. В нем установлен датчик, отслеживающий этот уровень.
Эксперты отмечают, что датчик уровня охлаждающей жидкости играет ключевую роль в обеспечении надежной работы двигателя. Он позволяет контролировать уровень жидкости в системе охлаждения, предотвращая перегрев и возможные повреждения двигателя. По мнению специалистов, правильная работа датчика способствует увеличению срока службы автомобиля и снижению риска серьезных поломок.
Современные датчики отличаются высокой точностью и надежностью, что делает их незаменимыми в современных автомобилях. При этом эксперты подчеркивают важность регулярной проверки и обслуживания системы охлаждения, так как даже незначительные сбои в работе датчика могут привести к серьезным последствиям. В итоге, качественный датчик уровня охлаждающей жидкости является важным элементом для обеспечения безопасности и долговечности транспортного средства.
Устройство и принцип действия датчика ВАЗ
Датчик устанавливается в расширительном бачке и имеет следующую структуру. В его основе лежит специальный контакт – геркон. На языке электриков, геркон – это контакт, который помещен в герметичную оболочку. Он изготавливается из специального материала, имеющего ярко выраженные ферромагнитные свойства, чаще всего, в роли такого материала применяется пермаллоевая проволока. Также, это устройство имеет специальные пружинные контакты.
При повышении или понижении уровня охлаждающей жидкости в расширительном бачке, изменяется магнитное поле, пружинные контакты соприкасаются и замыкают электрическую цепь. При снижении уровня охлаждающей жидкости, напряженность магнитного поля геркона падает и под действием пружин контакты возвращаются в исходное положение. Таким образом, повышение или понижение уровня, замыкает специальные контакты, которые выполняют следующие функции в электрической цепи:
- Переключения.
- Замыкание.
- Размыкание.
Независимо от функции, срабатывает цепь, которая включает специальную лампу на панели приборов. В настоящее время, данная лампа срабатывает при понижении уровня охлаждающей жидкости, то есть, контакты разомкнулись, включилась цепь лампы. А при их соприкосновении, цепь отключается и лампа гаснет.
Читайте также:
| Тип датчика | Принцип работы | Преимущества/Недостатки |
|---|---|---|
| Механический поплавковый | Изменение уровня жидкости изменяет положение поплавка, соединенного с указателем. | Простой, надежный, недорогой; Низкая точность, механический износ. |
| Емкостный | Изменение уровня жидкости изменяет емкость конденсатора. | Высокая точность, компактный; Чувствителен к загрязнениям, зависимость от диэлектрической проницаемости жидкости. |
| Ультразвуковой | Измерение времени прохождения ультразвукового сигнала до поверхности жидкости и обратно. | Высокая точность, неконтактный; Более высокая стоимость, чувствителен к загрязнениям и пенообразованию. |
| Резистивный | Изменение сопротивления датчика в зависимости от уровня жидкости. | Простой, относительно недорогой; Низкая точность, подвержен коррозии. |
Интересные факты
Вот несколько интересных фактов о датчиках уровня охлаждающей жидкости:
-
Принцип работы: Датчики уровня охлаждающей жидкости могут работать на основе различных принципов, включая поплавковые, емкостные и ультразвуковые технологии. Поплавковые датчики используют механическое движение поплавка для определения уровня жидкости, тогда как емкостные датчики измеряют изменения в электрической емкости, вызванные присутствием жидкости.
-
Защита двигателя: Датчики уровня охлаждающей жидкости играют критически важную роль в предотвращении перегрева двигателя. Если уровень охлаждающей жидкости падает ниже определенного порога, датчик может отправить сигнал на приборную панель, предупреждая водителя о необходимости проверки системы охлаждения, что может предотвратить серьезные повреждения двигателя.
-
Интеграция с современными системами: В современных автомобилях датчики уровня охлаждающей жидкости часто интегрируются с бортовыми компьютерами и системами диагностики. Это позволяет не только отслеживать уровень жидкости, но и автоматически регулировать работу системы охлаждения, улучшая эффективность и снижая расход топлива.

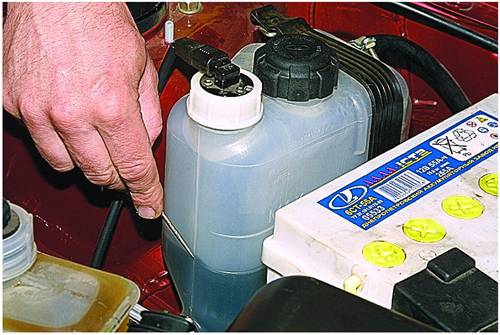

Как проверить уровень охлаждающей жидкости?
Автомобилисты редко доверяют датчикам. Опытные водители предпочитают проверять уровень охлаждающей жидкости самостоятельно, осматривая расширительный бачок. При холодном двигателе нормальный уровень антифриза должен находиться между отметками «max» и «min». В процессе нагрева двигателя допустимо небольшое увеличение уровня жидкости.
Во время движения водитель может не заметить утечку охлаждающей жидкости, и вряд ли кто-то будет останавливаться, чтобы проверить уровень в бачке. В таких случаях датчик выполнит эту задачу.
Если уровень жидкости упадет ниже минимальной отметки или произойдет утечка, датчик сработает и подаст сигнал через специальную лампу. Это позволит водителю вовремя остановиться и выяснить причину снижения уровня охлаждающей жидкости, обеспечивая предупреждение и предотвращение перегрева двигателя.
Неисправности, ремонт и замена датчика уровня охлаждающей жидкости
Применение датчика существенно упростило процесс контроля уровня охлаждающей жидкости. Но что делать, если датчик вышел из строя?
К сожалению, данное явление абсолютно непредсказуемо, именно поэтому полагаться на датчик можно, только если он новый. Периодичность замены датчика определяется водителем, исходя из опыта эксплуатации. Важно своевременно проводить эту процедуру, до того, как он выйдет из строя. Этим вы продлите жизнь двигателю и избавите себя от постоянных осмотров расширительного бачка.
Определить неисправность геркона можно только одним способом – лампа не загорается при понижении уровня охлаждающей жидкости. В отличительных случаях может не срабатывать лампа, или неисправность кроется в проводке. Однако, если вы уверены в работоспособности последних двух элементов, то это значит, что геркон пора менять.
Как поменять датчик охлаждающей жидкости
- Откройте капот автомобиля и отсоедините клемму от аккумулятора.
- Снимите штекер с проводами с наружного разъема датчика и открутите датчик.
В большинстве инструкций упоминается слив охлаждающей жидкости, но в этом случае это не требуется, так как не влияет на замену датчика. Слив ОЖ нецелесообразен и увеличивает время работы.
- Установите новый датчик и закрутите его крепежную крышку. Подключите штекер с проводами к разъему датчика.
- Подключите клемму обратно к аккумулятору.
Процесс замены датчика уровня охлаждающей жидкости завершен. Это простая процедура, которую можно выполнить самостоятельно, без обращения в автосервис.
-
Читайте также:
Советы по выбору датчика уровня охлаждающей жидкости
При выборе датчика уровня охлаждающей жидкости важно учитывать несколько ключевых факторов, которые помогут обеспечить надежную и эффективную работу системы охлаждения вашего автомобиля или другого оборудования. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.
- Тип датчика: Существует несколько типов датчиков уровня охлаждающей жидкости, включая поплавковые, ультразвуковые и емкостные. Поплавковые датчики являются наиболее распространенными и простыми в установке, в то время как ультразвуковые и емкостные могут предложить более высокую точность и надежность, но требуют более сложной установки и настройки.
- Совместимость: Убедитесь, что выбранный вами датчик совместим с типом охлаждающей жидкости, используемой в вашем автомобиле. Некоторые датчики могут быть чувствительны к химическому составу жидкости, что может повлиять на их работу и срок службы.
- Диапазон измерений: Обратите внимание на диапазон измерений датчика. Он должен соответствовать требованиям вашего автомобиля или оборудования. Например, если ваш двигатель требует определенного уровня охлаждающей жидкости, убедитесь, что датчик способен точно измерять этот уровень в заданных пределах.
- Качество и надежность: Выбирайте датчики от проверенных производителей, которые зарекомендовали себя на рынке. Качество материалов и сборки напрямую влияет на долговечность и точность работы устройства. Ознакомьтесь с отзывами и рейтингами, чтобы избежать покупки некачественного оборудования.
- Установка и обслуживание: Рассмотрите, насколько легко установить и обслуживать выбранный датчик. Некоторые модели требуют специального оборудования или навыков для установки, что может увеличить общие затраты. Также важно учитывать, насколько просто будет проводить техническое обслуживание и замену датчика в будущем.
- Цена: Сравните цены на различные модели датчиков уровня охлаждающей жидкости. Не всегда высокая цена означает лучшее качество, но слишком низкая цена может свидетельствовать о низком качестве. Определите оптимальное соотношение цены и качества, исходя из ваших потребностей и бюджета.
- Гарантия: Обратите внимание на условия гарантии, предоставляемой производителем. Наличие гарантии может свидетельствовать о доверии производителя к своему продукту и его надежности. Это также может защитить вас от возможных дефектов и проблем в будущем.
Следуя этим рекомендациям, вы сможете выбрать подходящий датчик уровня охлаждающей жидкости, который обеспечит надежную работу системы охлаждения вашего автомобиля или оборудования, что в свою очередь повысит их эффективность и продлит срок службы.
Вопрос-ответ
Как работает датчик уровня охлаждающей жидкости?
Датчик уровня охлаждающей жидкости работает на основе принципа изменения электрического сопротивления или емкости. Когда уровень жидкости в резервуаре падает, датчик фиксирует это изменение и отправляет сигнал на бортовой компьютер автомобиля, который может предупредить водителя о необходимости долива жидкости.
Какие признаки указывают на неисправность датчика уровня охлаждающей жидкости?
Неисправность датчика может проявляться в виде постоянного сигнала о низком уровне жидкости, даже если уровень в норме, или, наоборот, отсутствие предупреждений при низком уровне. Также возможны случаи, когда индикатор на приборной панели не реагирует на изменения уровня жидкости.
Как часто следует проверять датчик уровня охлаждающей жидкости?
Рекомендуется проверять датчик уровня охлаждающей жидкости при каждом техническом обслуживании автомобиля, а также перед длительными поездками. Это поможет избежать перегрева двигателя и других проблем, связанных с недостатком охлаждающей жидкости.
Советы
СОВЕТ №1
Регулярно проверяйте уровень охлаждающей жидкости в вашем автомобиле. Это поможет избежать перегрева двигателя и продлить срок службы автомобиля. Убедитесь, что уровень жидкости находится между минимальной и максимальной отметками на бачке.
СОВЕТ №2
Обращайте внимание на сигналы, которые подает датчик уровня охлаждающей жидкости. Если на приборной панели загорается предупреждающий сигнал, не игнорируйте его. Это может указывать на утечку или недостаток жидкости, что требует немедленного внимания.
СОВЕТ №3
При замене охлаждающей жидкости используйте только рекомендованные производителем жидкости. Неправильный состав может повредить систему охлаждения и привести к серьезным поломкам.
СОВЕТ №4
Периодически проверяйте состояние датчика уровня охлаждающей жидкости. Если вы заметили, что показания датчика не соответствуют реальному уровню жидкости, возможно, его необходимо заменить или очистить от загрязнений.
-
