Обгонная муфта генератора — ключевой элемент для стабильной работы электрической системы автомобиля. Она позволяет генератору вращаться при высоких оборотах двигателя, предотвращая повреждения и обеспечивая надежную подачу электроэнергии. В статье рассмотрим принцип работы и назначение обгонной муфты, а также предоставим пошаговую инструкцию по ее диагностике и замене. Это поможет сэкономить на ремонте и повысить надежность автомобиля.
Принцип работы и назначение обгонной муфты
Около тридцати лет назад автомобили имели другую конструкцию, и обгонная муфта генератора не существовала. Эволюция транспортных средств происходила постепенно, затрагивая множество деталей. Сравнение автомобилей разных эпох показывает, как изменился износ ремня генератора. На старых моделях с тонкими ремнями срок их службы был коротким: ремень быстро растягивался и рвался, что считалось нормой. Со временем требования к автомобилям возросли, и появилась необходимость в устройстве, уменьшающем износ ремня генератора и продлевающем его срок службы.
Ремень генератора изнашивается быстро из-за неравномерного вращения коленчатого вала. Частота его оборотов изменяется в зависимости от положения акселератора, что влияет на крутящий момент, передаваемый на шкив генератора через ремень. Шкив генератора вращается с инерцией, которая не уменьшается мгновенно. При снижении оборотов коленчатого вала крутящий момент на шкив не уменьшается сразу: шкив продолжает вращаться с прежним моментом, в то время как ремень замедляется. Это вызывает трение между ремнем и шкивом коленвала, повышая температуру ремня. При увеличении температуры его эластичные свойства ухудшаются, что приводит к растяжению и разрыву.
Чтобы избежать этих проблем, инженеры разработали обгонную муфту генератора. Этот элемент состоит из двух частей:
- Внутренняя обойма — жестко соединена с валом ротора.
- Внешняя обойма — взаимодействует со шкивом генератора.

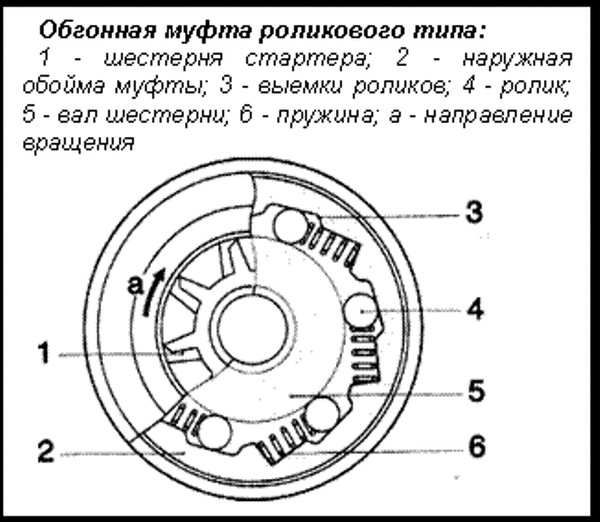

Для понимания работы этого узла полезно рассмотреть стартер двигателя. На внутренних поверхностях обеих обойм расположены ролики, которые взаимодействуют. Когда коленчатый вал набирает обороты, ролики входят в зацепление, и наружная муфта передает крутящий момент на ротор генератора, обеспечивая плавный разгон.
При снижении оборотов двигателя (например, при торможении) ролики разъединяются, и внутренняя обойма продолжает вращаться с прежней скоростью, в то время как наружная замедляет свои обороты. Это позволяет ремню и шкиву генератора двигаться независимо, снижая нагрузку на ремень и уменьшая его износ.
Эксперты в области автомобильной техники отмечают, что обгонная муфта генератора играет ключевую роль в обеспечении стабильной работы электросистемы автомобиля. Она позволяет избежать перегрузок и повреждений, обеспечивая плавное переключение между режимами работы генератора и двигателя. При этом, качественная обгонная муфта способствует увеличению срока службы как самого генератора, так и других компонентов электросистемы. Специалисты подчеркивают, что регулярная диагностика и замена изношенных муфт могут предотвратить серьезные поломки и снизить затраты на ремонт. Важно выбирать детали от проверенных производителей, чтобы гарантировать надежность и эффективность работы системы в целом.

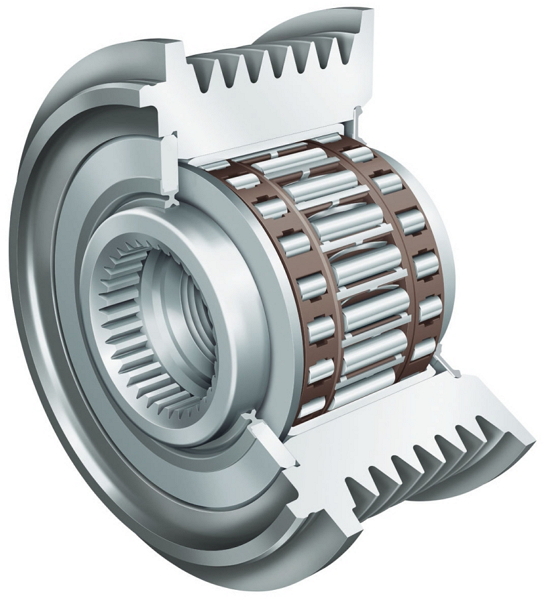

Конструктивные особенности обгонной муфты
Существует много типов обгонной муфты. Однако, многие из них основаны на конструкции одного простейшего механизма: наружной и внутренней втулки.
Помимо двух основных частей, в обгонной муфте генератора есть и несколько других мелких, не менее важных частей. Обычно, они представляют собой два ряда с роликами. Первый ряд перемещается по внутренней части муфты и выполняет затормаживающую функцию. Второй ряд роликов представляет собой комплекс подшипников игольчатого вида.
Также есть и другие составляющие:
Читайте также:
1. Пластмассовая крышка корпуса.
2. Специальная контактная пластинка, которая снабжается резиновым сальником.
3. Эластомеровая прокладка.
4. Профиль, имеющий шлицевое соединение.
5. Две втулки. Первая имеет специальную наклонную плоскость, вторая – представляет собой самую обычную втулку.
Эксплуатация шкива с муфтой без применения пластмассовой крышки категорически запрещается. Под крышкой содержится смазывающее вещество, которое продлевает срок эксплуатации механизма. Утечки этого вещества недопустимы, иначе механизм выйдет из срока раньше положенного времени.
| Признак | Значение при исправной обгонной муфте | Значение при неисправной обгонной муфте |
|---|---|---|
| Наличие свободного вращения ротора генератора при вращении коленвала в обратную сторону | Свободное вращение | Ротор генератора вращается вместе с коленвалом |
| Характерный звук при работе двигателя | Тихий, ровный | Свист, шум, скрежет |
| Зарядка аккумулятора | Нормальная | Нестабильная или отсутствует |
| Напряжение на клеммах генератора | Стабильное, в пределах нормы | Нестабильное, низкое или высокое |
| Повреждения | Отсутствуют | Износ подшипников, разрушение пружин, заклинивание |
Интересные факты
Вот несколько интересных фактов о обгонной муфте генератора:
-
Функция защиты: Обгонная муфта генератора (или свободный ход) предназначена для защиты генератора и других компонентов системы от повреждений, возникающих при резком изменении скорости вращения. Она позволяет генератору продолжать вращаться, когда двигатель замедляется, предотвращая тем самым перегрузку и износ.
-
Применение в автомобилях: Обгонные муфты часто используются в автомобилях, особенно в системах с ременными приводами. Они помогают избежать повреждений, когда двигатель работает на высоких оборотах, а генератор не может справиться с резким изменением нагрузки.
-
Улучшение эффективности: Использование обгонной муфты в генераторах способствует повышению общей эффективности работы системы, так как она снижает потери энергии и уменьшает нагрузку на двигатель, что может привести к экономии топлива и снижению выбросов вредных веществ.
Эти факты подчеркивают важность обгонной муфты в современных генераторах и их роль в обеспечении надежности и эффективности работы автомобильных систем.

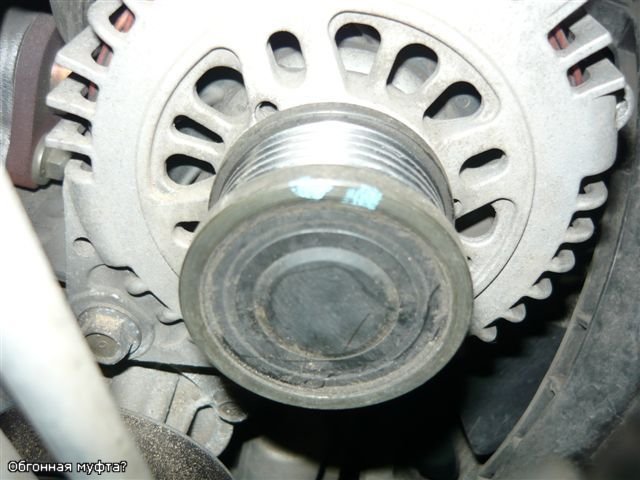

Диагностика износа муфты
Замена неисправного механизма осуществляется после диагностики. Первым признаком износа обгонной муфты является шум в салоне автомобиля при работающем двигателе. Этот звук напоминает дребезжание и отличается от других автомобильных звуков. Также могут ощущаться вибрации во время движения.
-
Читайте также:
Диагностика начинается с визуального осмотра. Откройте капот и проверьте состояние сальника и крышки корпуса. Следы утечки смазки указывают на необходимость замены узла. Если внешне проблем нет, проведите контрольный тест: оставьте капот открытым, запустите двигатель и разгоните коленчатый вал до четырех тысяч оборотов, затем заглушите двигатель. Если звук сохраняется, муфта сильно изношена и требует замены.
Замена обгонной муфты генератора
Для начала следует пояснить два момента. Первый – муфта является узлом не разборным и не подлежит ремонту. Поэтому, любые попытки ее починить, скорее всего, обернутся провалом и могут стать причиной ее заклинивания. Второй момент – если шкив генератора имеет простую гайку, то это не обгонная муфта, а самый обыкновенный шкив. Гайка муфты имеет специальную крышку, которая защищает ее и механизм муфты от попадания инородных частиц и влаги.

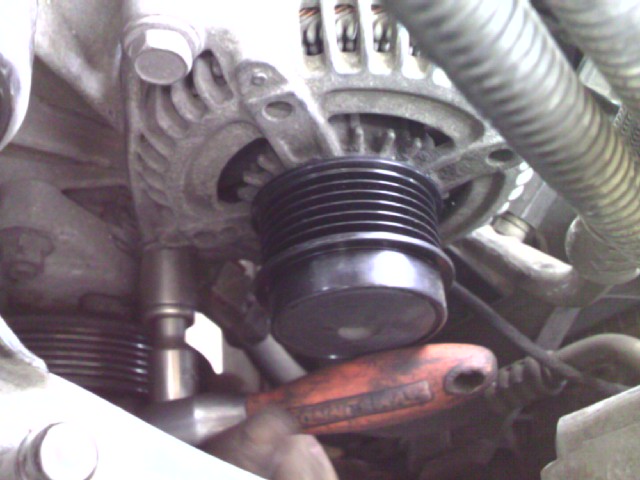

Чтобы снять муфту, ослабьте ремень генератора с помощью регулировочной планки и открутите гайку крепления муфты. Для этого применяйте головку, так как простым ключом подлезть практически невозможно.
После снятия муфты, установите новый механизм. При монтаже старайтесь не применять ударных инструментов, так как это может стать причиной заклинивания, которое негативно скажется на ремне. Если она идет слишком туго, то используйте мягкую прокладку между молотком и муфтой.
На этом замена муфты завершается. Проверить ее работу можно, покрутив ее в разные стороны. Как правило, исправная муфта вращается только в одну сторону, а в другую она вращается вместе со шкивом генератора.
Влияние обгонной муфты на эффективность работы генератора
Обгонная муфта генератора играет ключевую роль в обеспечении эффективной работы электрогенераторов, особенно в системах, где требуется высокая надежность и стабильность. Основная функция обгонной муфты заключается в том, чтобы предотвратить обратное вращение ротора генератора, что может произойти в результате резкого изменения нагрузки или при остановке двигателя. Это позволяет избежать повреждений как самого генератора, так и других компонентов системы.
Когда генератор работает, он преобразует механическую энергию в электрическую. Однако в процессе работы могут возникать ситуации, когда механическая энергия, поступающая от двигателя, начинает превышать потребности генератора. В таких случаях обгонная муфта позволяет ротору генератора свободно вращаться, не передавая избыточную энергию обратно на двигатель. Это предотвращает возможные поломки и увеличивает срок службы оборудования.
-
Читайте также:
Эффективность работы генератора напрямую зависит от качества и состояния обгонной муфты. Если муфта изношена или повреждена, это может привести к снижению производительности генератора, увеличению потерь энергии и даже к поломке системы. Поэтому регулярный осмотр и обслуживание обгонной муфты являются важными аспектами технического обслуживания генератора.
Кроме того, обгонная муфта способствует улучшению динамических характеристик генератора. Она позволяет сгладить колебания нагрузки, что особенно важно в системах с переменной нагрузкой. Это обеспечивает более стабильное и предсказуемое поведение генератора, что в свою очередь позволяет оптимизировать его работу и повысить общую эффективность системы.
В современных генераторах используются различные типы обгонных муфт, включая механические, электромагнитные и гидравлические. Каждый из этих типов имеет свои преимущества и недостатки, и выбор конкретного типа зависит от условий эксплуатации и требований к системе. Например, механические муфты часто используются в простых системах, тогда как электромагнитные и гидравлические муфты могут обеспечить более высокую степень контроля и надежности в сложных условиях.
Таким образом, обгонная муфта является неотъемлемой частью генератора, которая значительно влияет на его эффективность и надежность. Правильный выбор, установка и обслуживание обгонной муфты могут существенно повысить производительность генератора и продлить срок его службы, что делает ее важным элементом в проектировании и эксплуатации энергетических систем.
Вопрос-ответ
Что такое обгонная муфта генератора и как она работает?
Обгонная муфта генератора — это механизм, который позволяет генератору свободно вращаться в одном направлении, но блокирует его вращение в обратном. Это необходимо для предотвращения повреждений, когда двигатель останавливается, а генератор продолжает вращаться из-за инерции. Муфта обеспечивает плавную передачу вращения и защищает компоненты системы от износа.
Каковы основные признаки неисправности обгонной муфты генератора?
Основные признаки неисправности обгонной муфты включают шумы при работе генератора, вибрации, а также проблемы с зарядкой аккумулятора. Если генератор не может поддерживать стабильное напряжение или отключается при запуске двигателя, это также может указывать на проблемы с муфтой.
Как часто следует проверять обгонную муфту генератора?
Рекомендуется проверять обгонную муфту генератора при каждом техническом обслуживании автомобиля, особенно если вы заметили какие-либо признаки неисправности. Также стоит обратить внимание на состояние муфты при замене генератора или других связанных компонентов, чтобы избежать дальнейших проблем в системе.
Советы
СОВЕТ №1
Перед заменой обгонной муфты генератора обязательно ознакомьтесь с инструкцией производителя. Это поможет избежать ошибок при установке и обеспечит правильную работу устройства.
СОВЕТ №2
Регулярно проверяйте состояние обгонной муфты, особенно если вы заметили необычные звуки или вибрации во время работы генератора. Это позволит вовремя выявить проблемы и избежать серьезных поломок.
СОВЕТ №3
Используйте качественные запчасти при замене обгонной муфты. Дешевые аналоги могут привести к быстрому износу и снижению эффективности работы генератора.
СОВЕТ №4
Если вы не уверены в своих силах, лучше обратиться к профессионалам для замены обгонной муфты. Неправильная установка может привести к повреждению генератора и увеличению затрат на ремонт.
