В статье рассмотрим устройство и принцип работы насос-форсунки, а также предоставим пошаговую инструкцию по ремонту. Насос-форсунка важна для системы впрыска топлива, обеспечивая оптимальное сгорание и эффективность двигателя. Знание ее работы и умение проводить ремонт самостоятельно помогут сэкономить на обслуживании автомобиля и повысить его производительность. Включена видеоинструкция для упрощения процесса ремонта.
Устройство и принцип работы насос – форсунки
Форсунка — металлическая трубка с особым сечением для распыления топливной смеси. Впервые она использовалась на дизельных двигателях и остается актуальной благодаря экономичности, низкому уровню шума и минимальной токсичности выхлопов.

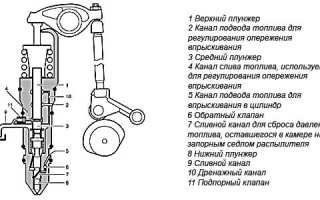

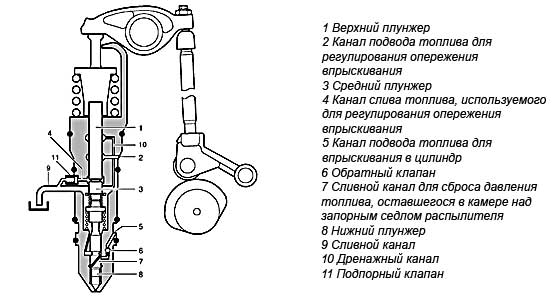

Насос-форсунка расположена над каждым цилиндром и состоит из запорного поршня, плунжера, иглы распылительного устройства, обратного и управляющего клапанов, а также пружины распылительного механизма.
Плунжер создает давление внутри форсунки во время своего поступательного движения. На распределительном валу находятся кулачки, которые воздействуют на плунжер, приводя его в действие.
Управляющий клапан открывается одновременно с движением плунжера, позволяя топливу поступать в камеру сгорания. Конструкция клапана обеспечивает распыление дизельного топлива для более эффективного сгорания. Управляющие клапаны бывают электромагнитные и пьезоэлектрические, последние считаются более эффективными благодаря быстрой реакции и предотвращению избыточного или недостаточного топлива в системе. Основным элементом клапана является игла, отвечающая за быстродействие.
Пружина распылителя обеспечивает плотное прилегание иглы, ее усилие дополняется давлением топлива из насоса высокого давления. На противоположной стороне пружины находится запорный поршень, который давит на нее под воздействием топлива.
Управление насос-форсункой осуществляется электронным блоком управления двигателем (ЭБУ), который получает данные от датчиков и открывает или закрывает форсунки в нужные моменты.
Принцип работы:
- Предварительный впрыск. Кулачок ГРМ воздействует на плунжер, заставляя его опускаться. Смесь топлива с воздухом проходит в каналы форсунки, и обратный клапан закрывается. Плунжер создает давление 13 мПа, срабатывает управляющий клапан, пропуская смесь в камеру сгорания. Входной клапан открывается, и новая порция топлива попадает в каналы форсунки, снижая давление внутри элемента.
- Основной впрыск. Плунжер снова опускается, управляющий клапан закрывается, создавая давление 30 мПа. Топливо подается под высоким давлением, что обеспечивает эффективное сжатие и сгорание в рабочей камере. Давление внутри форсунки увеличивается до 220 мПа. Этап завершается аналогично предварительному впрыску.
- Дополнительный впрыск. Этот этап очищает элементы форсунки от остатков сажи и копоти. Дополнительный впрыск происходит сразу после основного, с аналогичными действиями, что также называют двойным впрыском топлива.
Эксперты в области автомобильной техники подчеркивают важность насосов-форсунок в современных двигателях внутреннего сгорания. Эти устройства отвечают за точное впрыскивание топлива в камеру сгорания, что напрямую влияет на эффективность работы двигателя и его экономичность. При неисправностях насосов-форсунок может наблюдаться ухудшение динамики автомобиля, увеличение расхода топлива и выбросов вредных веществ. Ремонт таких систем требует высокой квалификации, так как даже незначительные ошибки могут привести к серьезным повреждениям двигателя. Специалисты рекомендуют регулярное техническое обслуживание и диагностику, чтобы избежать дорогостоящих ремонтов и продлить срок службы автомобиля. Важно также использовать качественное топливо, что способствует снижению износа насосов-форсунок и повышению их надежности.
Видео – Как определить какая насос-форсунка не работает или стучит
| Компонент | Принцип работы | Типичные неисправности и ремонт |
|---|---|---|
| Насос высокого давления (ТНВД) | Создает высокое давление топлива, необходимое для распыления в цилиндрах. Работает на основе поршневого или плунжерного механизма. | Износ плунжерной пары, поломка распределительного вала, засорение топливных фильтров, негерметичность уплотнений. Ремонт включает замену изношенных деталей, очистку фильтров, проверку герметичности. |
| Форсунка | Распыляет топливо под высоким давлением в камеру сгорания, обеспечивая эффективное смесеобразование. Работает на основе электромагнитного или пьезоэлектрического управления. | Засорение сопла, износ распылителя, негерметичность иглы, поломка электромагнитного клапана. Ремонт включает очистку или замену распылителя, проверку герметичности, замену электромагнитного клапана. |
| Система управления топливоподачей | Регулирует подачу топлива в зависимости от режима работы двигателя. Может быть механической или электронной. | Неисправности датчиков, поломка электронного блока управления, неисправности проводки. Ремонт включает диагностику системы, замену неисправных датчиков или блока управления, восстановление проводки. |
Интересные факты
Вот несколько интересных фактов о насосах, форсунках и их ремонте:
Читайте также:
-
Принцип работы форсунок: Форсунки работают по принципу распыления топлива в камере сгорания, что обеспечивает более эффективное сгорание. Современные форсунки могут иметь до 12 отверстий, что позволяет создавать мелкодисперсный распыл и улучшает характеристики двигателя, снижая выбросы и повышая экономию топлива.
-
Технология Common Rail: В современных дизельных двигателях используется система впрыска Common Rail, где насос создает высокое давление в общей топливной магистрали (rail), а форсунки открываются по команде электронного блока управления. Это позволяет точно регулировать количество и время впрыска, что значительно улучшает производительность и снижает шум работы двигателя.
-
Ремонт и диагностика: Ремонт насосов и форсунок требует высокой квалификации и специализированного оборудования. Например, для диагностики форсунок используются стенды, которые могут имитировать условия работы двигателя, позволяя проверить распыл и давление впрыска. Неправильная работа этих компонентов может привести к серьезным проблемам, таким как потеря мощности, увеличение расхода топлива и повышенные выбросы вредных веществ.
Как провести ремонт насос – форсунки своими руками
Замена неисправной форсунки — более правильное решение. Однако, учитывая цены на автозапчасти, стоит рассмотреть ремонт старой, так как это дешевле. Стоимость ремонтного комплекта значительно ниже, что делает этот вариант выгодным.
Основные проблемы с форсунками связаны с засорением или ухудшением уплотнительных свойств резинок. Это приводит к нестабильной работе двигателя, снижению мощности и увеличению расхода топлива.
При выборе ремонтного комплекта важно учитывать марку и модель автомобиля. Рекомендуется снять старую форсунку и взять ее с собой в магазин автозапчастей. Консультанты помогут подобрать нужный набор. Установка прокладок для другой модели может вызвать неправильную работу устройства, так как размеры прокладок часто различаются.
Для ремонта старой форсунки сначала нужно ее демонтировать. Сбросьте давление в топливной системе, чтобы избежать загрязнения и предотвратить попадание топлива.

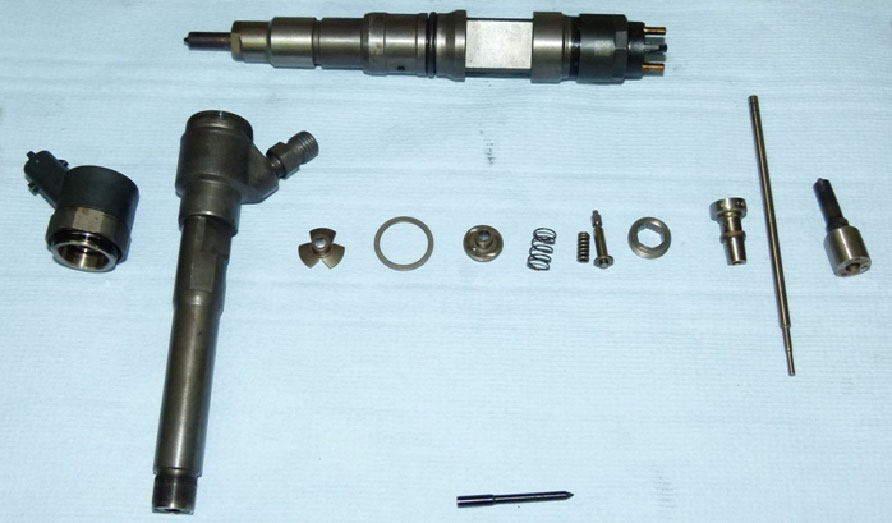

Затем открутите металлическое крепление трубки, соединяющей форсунку, и аккуратно извлеките ее. Разберите элемент, запомнив расположение всех деталей, чтобы избежать «лишних» частей при сборке. Если металлические компоненты загрязнены, очистите их, замените резинки и другие элементы из ремонтного комплекта. Соберите форсунку в обратном порядке.
Установите форсунку на место и подключите к топливной системе. После сброса давления выкрутите ручку подкачки топлива и создайте давление в системе, пока рукоятка не станет тугой. Закрутите ее обратно и запускайте двигатель.
Видео – Ремонт насос-форсунок BOSCH
На этом ремонт насос – форсунки завершен. Следует еще раз напомнить, что данная процедура совсем не сложная, а главное – потребует от вас наименьших затрат. Ведь продлить жизнь старой форсунки намного дешевле, чем установить новую
Частые неисправности насос – форсунок и их причины
Насос – форсунки являются ключевыми компонентами в системах впрыска топлива, используемых в современных автомобилях. Они отвечают за подачу топлива под высоким давлением в камеры сгорания, что обеспечивает эффективное сгорание и оптимальную работу двигателя. Однако, как и любое другое оборудование, насос – форсунки могут сталкиваться с различными неисправностями. Рассмотрим наиболее распространенные проблемы и их причины.
-
Читайте также:
1. Засорение форсунок
Одной из самых частых неисправностей насос – форсунок является их засорение. Это может происходить из-за загрязнения топлива, которое может содержать различные примеси, такие как ржавчина, грязь или отложения. Засорение приводит к снижению производительности форсунок, что, в свою очередь, может вызвать перебои в работе двигателя, увеличение расхода топлива и повышение токсичности выхлопных газов.
2. Неправильное давление топлива
Насос – форсунки работают в определенном диапазоне давления. Если давление слишком низкое, это может привести к недостаточному впрыску топлива, что вызовет проблемы с запуском двигателя и его работой на холостом ходу. Высокое давление, в свою очередь, может привести к повреждению форсунок и утечкам топлива. Причинами неправильного давления могут быть неисправности топливного насоса, забитые фильтры или проблемы с регулятором давления.
3. Электрические неисправности
Форсунки управляются электрическими сигналами от блока управления двигателем. Если возникают проблемы с электропроводкой, такие как обрывы или короткие замыкания, это может привести к неправильной работе форсунок. В результате двигатель может работать неравномерно, а также могут возникать проблемы с запуском. Проверка электрических соединений и диагностика блока управления помогут выявить и устранить эти неисправности.
4. Износ и повреждение уплотнителей
Уплотнители форсунок со временем могут изнашиваться, что приводит к утечкам топлива. Это не только снижает эффективность работы двигателя, но и создает опасность возгорания. Причинами износа могут быть высокие температуры, агрессивные химические вещества в топливе и механические нагрузки. Регулярная проверка состояния уплотнителей и их замена при необходимости помогут избежать этой проблемы.
5. Неправильная установка
Неправильная установка насос – форсунок может привести к их неправильной работе. Это может быть связано как с ошибками при установке, так и с использованием неподходящих деталей. Важно следовать рекомендациям производителя и использовать только оригинальные запчасти для обеспечения надежной работы системы впрыска.
В заключение, регулярное техническое обслуживание и диагностика насос – форсунок помогут предотвратить многие из вышеперечисленных неисправностей. Важно обращать внимание на признаки проблем, такие как ухудшение работы двигателя, увеличение расхода топлива и появление посторонних звуков, чтобы своевременно выявить и устранить неисправности.
Вопрос-ответ
Каковы основные признаки неисправности насоса-форсунки?
Основные признаки неисправности насоса-форсунки могут включать в себя ухудшение работы двигателя, нестабильный холостой ход, увеличение расхода топлива, черный или сизый дым из выхлопной трубы, а также трудности с запуском двигателя. Если вы заметили один или несколько из этих симптомов, рекомендуется провести диагностику системы впрыска.
Как происходит процесс ремонта насоса-форсунки?
Ремонт насоса-форсунки обычно включает в себя разборку устройства, очистку его компонентов от загрязнений и отложений, замену изношенных деталей, таких как уплотнители и пружины, а также проверку и регулировку давления впрыска. В некоторых случаях может потребоваться полная замена насоса-форсунки, если повреждения слишком серьезные.
Какой принцип работы насоса-форсунки в системе впрыска топлива?
Насос-форсунка отвечает за подачу топлива под высоким давлением в камеру сгорания двигателя. Он работает по принципу создания давления, которое позволяет распылять топливо в виде мелких капель, обеспечивая его равномерное смешивание с воздухом для более эффективного сгорания. Это достигается за счет использования электромагнитного клапана, который открывает и закрывает подачу топлива в нужный момент.
Советы
СОВЕТ №1
Перед началом ремонта насоса-форсунки обязательно ознакомьтесь с технической документацией. Это поможет вам понять принцип работы устройства и избежать ошибок при разборке и сборке.
СОВЕТ №2
Используйте только качественные запчасти и расходные материалы. Некачественные компоненты могут привести к быстрому выходу из строя насоса-форсунки и увеличению затрат на ремонт.
СОВЕТ №3
Регулярно проводите диагностику и профилактическое обслуживание насоса-форсунки. Это поможет выявить потенциальные проблемы на ранних стадиях и продлить срок службы устройства.
СОВЕТ №4
Если вы не уверены в своих силах, лучше обратиться к профессионалам. Неправильный ремонт может привести к серьезным поломкам и дополнительным расходам.
-
