Датчик положения коленвала — ключевой элемент системы управления двигателем, определяющий угол поворота коленчатого вала и его положение. Его корректная работа критически важна для эффективной работы двигателя, так как она влияет на точность впрыска топлива и зажигания. В статье рассмотрим расположение датчика коленвала в различных типах автомобилей, основные виды датчиков, их особенности и принцип работы. Эта информация будет полезна автолюбителям и специалистам в области диагностики и ремонта.
Типовая классификация датчиков положения коленвала
1.1 Магнитные, или индуктивные, датчики
Датчики этого типа не требуют отдельного источника питания. Напряжение для сигнала ЭБУ генерируется, когда зуб синхронизации проходит через магнитное поле. Часто они также контролируют скорость.
1.2 Датчики Холла
Эти датчики работают на основе эффекта Холла. При приближении объекта изменяющееся магнитное поле вызывает движение тока. Зубья диска синхронизации взаимодействуют с магнитным полем. Датчики Холла могут использоваться в распределителях зажигания.
1.3 Оптические датчики
Оптические датчики имеют пазы или отверстия на диске синхронизации, которые прерывают световой поток от светодиода до приемника. Приемник преобразует поток в электрический импульс и передает его в ЭБУ.
Эксперты в области автомобильной техники отмечают, что датчик коленвала является ключевым элементом системы управления двигателем. Обычно он располагается вблизи коленчатого вала, что позволяет ему точно отслеживать его положение и скорость вращения. В большинстве автомобилей датчик устанавливается на блоке цилиндров или в крышке поддона. Это обеспечивает надежный доступ к вращающимся элементам и минимизирует влияние внешних факторов. Специалисты подчеркивают, что правильная установка и работа датчика критически важны для оптимизации работы двигателя, так как он влияет на зажигание и впрыск топлива. При неисправности датчика могут возникнуть проблемы с запуском двигателя и его производительностью, что делает его важным объектом диагностики.
Где находится датчик положения коленвала?

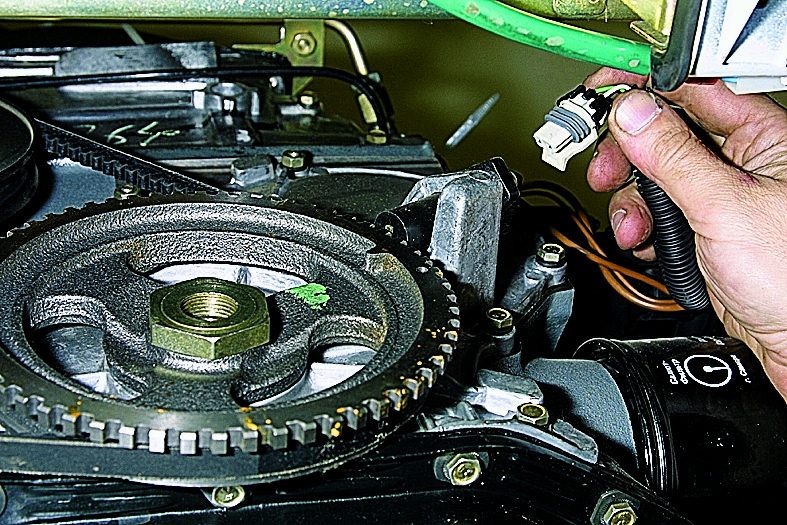

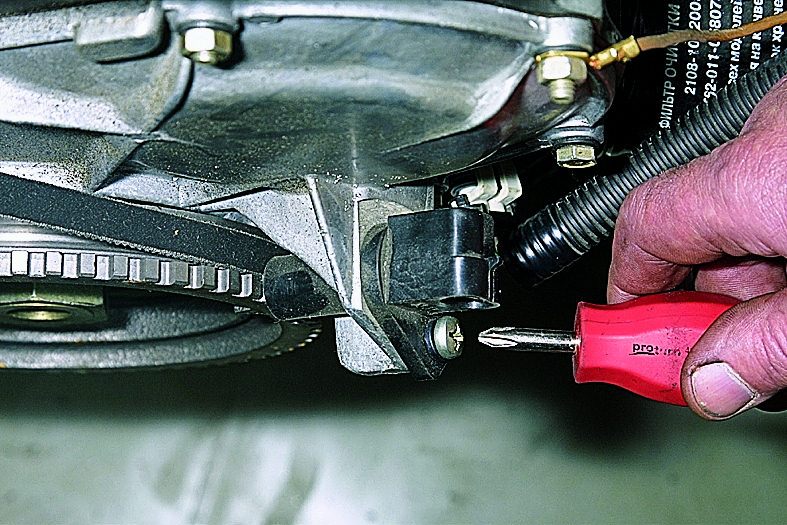

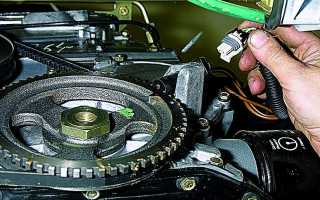

А теперь ответ на вопрос, вынесенный в заголовок нашей статьи. Местоположение датчика синхронизации можно определить следующим образом: он установлен рядом со шкивом привода генератора и размещен в специальном кронштейне. Зазор между датчиком и зубчатым шкивом, выставляется посредством соответствующих шайб и составляет 1,0 миллиметр (рис.1).
Шкив привода генератора имеет 58 зубьев, расположенных через каждые 60. Промежуток, выполненный в виде двух отсутствующих зубов, генерирует импульс синхронизации оборотов коленвала. Корпус датчика практически аналогичен корпусам других датчиков, однако его отличает разъем подключения к автомобильной сети, имеющий довольно длинный провод. Длина провода (не менее 70 сантиметров) позволяет несколько нивелировать неудобство размещения датчика в моторном отсеке автомобиля.
Существует еще один важный аспект. В современных автомобилях применяется шкив привода генератора двух типов: шкив с демпфером и цельнометаллический шкив. Если цельнометаллический шкив чрезвычайно износоустойчив и не требует серьезных усилий при обслуживании. Совсем иная картина при эксплуатации шкива с демпфером. Его целостность – предмет особой заботы автолюбителя, поскольку любые ее (целостности) нарушения приводят к полной остановке силового агрегата.
Определенного контроля со стороны автовладельца требует и сам датчик положения коленвала, хотя практика показывает, что из строя он выходит крайне редко. Проверка работоспособности датчика синхронизации выполняется при помощи измерения сопротивления обмотки посредством мультиметра (тестера).
Сопротивление обмотки исправного датчика колеблется в диапазоне 800-900 Ом.
Повреждения (как правило, механического типа) датчика возникают в основном в процессе выполнения ремонтно-восстановительных работ, а также при попадании посторонних предметов между зубьями шкива и датчиком.
| Марка автомобиля | Модель автомобиля | Расположение датчика коленвала |
|---|---|---|
| Toyota Camry | 2007-2011 | На блоке цилиндров, сбоку, обычно около масляного поддона |
| Honda Civic | 2006-2011 | На блоке цилиндров, снизу, рядом с маховиком |
| Ford Focus | 2012-2018 | На блоке цилиндров, сзади, около стартера |
| Volkswagen Golf | 2010-2017 | На коробке передач, сбоку |
| Chevrolet Cruze | 2011-2015 | На блоке цилиндров, спереди, около шкива коленвала |
Интересные факты
Вот несколько интересных фактов о датчике коленвала:
-
Расположение: Датчик коленвала обычно располагается вблизи коленчатого вала двигателя, чаще всего на задней или передней части блока цилиндров. Это позволяет ему точно определять положение коленчатого вала и, соответственно, момент зажигания и впрыска топлива.
-
Типы датчиков: Существуют разные типы датчиков коленвала, включая магнитные, индуктивные и оптические. Каждый из них работает по своему принципу, но все они предназначены для определения углового положения коленчатого вала.
-
Влияние на работу двигателя: Датчик коленвала играет ключевую роль в работе двигателя. Если он выходит из строя, это может привести к серьезным проблемам, таким как затрудненный запуск, нестабильная работа двигателя или даже полная его остановка. Поэтому его исправность критически важна для надежности автомобиля.
Признаки неисправности датчика коленвала
Датчик коленвала, или датчик положения коленчатого вала, является важным элементом системы управления двигателем. Он отвечает за определение положения коленчатого вала и передает эту информацию в блок управления двигателем (ECU). Неисправность этого датчика может привести к различным проблемам в работе двигателя, поэтому важно знать признаки его неисправности.
Одним из основных признаков неисправности датчика коленвала является затрудненный запуск двигателя. Если датчик не передает информацию о положении коленвала, блок управления двигателем не сможет правильно рассчитать момент зажигания и подачу топлива, что может привести к тому, что двигатель не заведется или будет работать нестабильно.
Другим признаком может быть неравномерная работа двигателя на холостом ходу. Если датчик коленвала неисправен, двигатель может “троить”, то есть работать с перебоями, что также может быть связано с неправильной подачей топлива или зажиганием.
Кроме того, стоит обратить внимание на появление ошибок в системе диагностики. При неисправности датчика коленвала на приборной панели может загореться индикатор “Check Engine”, а при подключении диагностического оборудования могут быть считаны коды ошибок, связанные с работой системы зажигания или впрыска топлива.
Также стоит отметить, что при неисправности датчика коленвала может наблюдаться повышенный расход топлива. Это связано с тем, что блок управления двигателем не может оптимально регулировать подачу топлива, что приводит к его избыточному расходу.
Наконец, еще одним признаком неисправности датчика коленвала может быть потеря мощности двигателя. Если датчик не функционирует должным образом, это может привести к снижению общей производительности автомобиля, особенно при ускорении или в условиях повышенной нагрузки.
Если вы заметили один или несколько из этих признаков, рекомендуется обратиться к специалистам для диагностики и, при необходимости, замены датчика коленвала. Это поможет избежать более серьезных проблем с двигателем и обеспечит его надежную работу.
Читайте также:
Вопрос-ответ
Как узнать, что датчик коленвала неисправен?
Признаки неисправности датчика коленвала могут включать трудности с запуском двигателя, его нестабильную работу, а также появление ошибок на приборной панели. Если двигатель глохнет или работает с перебоями, это также может указывать на проблему с датчиком.
Можно ли самостоятельно заменить датчик коленвала?
Да, замену датчика коленвала можно выполнить самостоятельно, если у вас есть базовые навыки работы с автомобилем и необходимые инструменты. Однако важно следовать инструкциям из руководства по эксплуатации вашего автомобиля и соблюдать меры предосторожности.
Какова роль датчика коленвала в работе двигателя?
Датчик коленвала отвечает за определение положения коленчатого вала и его скорости вращения. Эта информация необходима для корректной работы системы зажигания и впрыска топлива, что в свою очередь влияет на производительность и экономичность двигателя.
Советы
СОВЕТ №1
Перед началом поиска датчика коленвала ознакомьтесь с руководством пользователя вашего автомобиля. В нем часто указано точное местоположение датчика, что значительно упростит вашу задачу.
СОВЕТ №2
Если у вас нет доступа к руководству, воспользуйтесь интернет-ресурсами и форумами автолюбителей. Часто владельцы аналогичных моделей делятся своим опытом и могут подсказать, где именно находится датчик коленвала.
СОВЕТ №3
При поиске датчика коленвала будьте осторожны и используйте подходящие инструменты. Некоторые датчики могут быть расположены в труднодоступных местах, и неправильное обращение может привести к повреждению деталей.
СОВЕТ №4
Если вы не уверены в своих силах, лучше обратиться к профессиональному механику. Неправильная установка или диагностика датчика коленвала может привести к серьезным проблемам с двигателем.
