Компрессометр — важный инструмент для диагностики двигателя, позволяющий измерить компрессию в цилиндрах. В этой статье мы расскажем, как самостоятельно изготовить компрессометр, что поможет сэкономить и проводить диагностику автомобиля в любое время. Измерение компрессии — ключевой этап в выявлении проблем с двигателем, таких как износ поршневых колец или повреждение клапанов, что делает эту информацию значимой для автолюбителей.
Как сделать компрессометр своими руками?
Качественный компрессометр может стоить дорого, а бюджетные варианты часто имеют значительные погрешности, что недопустимо для точных измерений. Поэтому многие автолюбители обращаются на станции технического обслуживания или изготавливают компрессометр самостоятельно.
Для создания прибора понадобятся следующие материалы:
- Шланг высокого давления.
- Ниппель (или золотник).
- Манометр.
- Латунные переходники с нарезанной резьбой.
- Вентиль от грузового автомобиля.

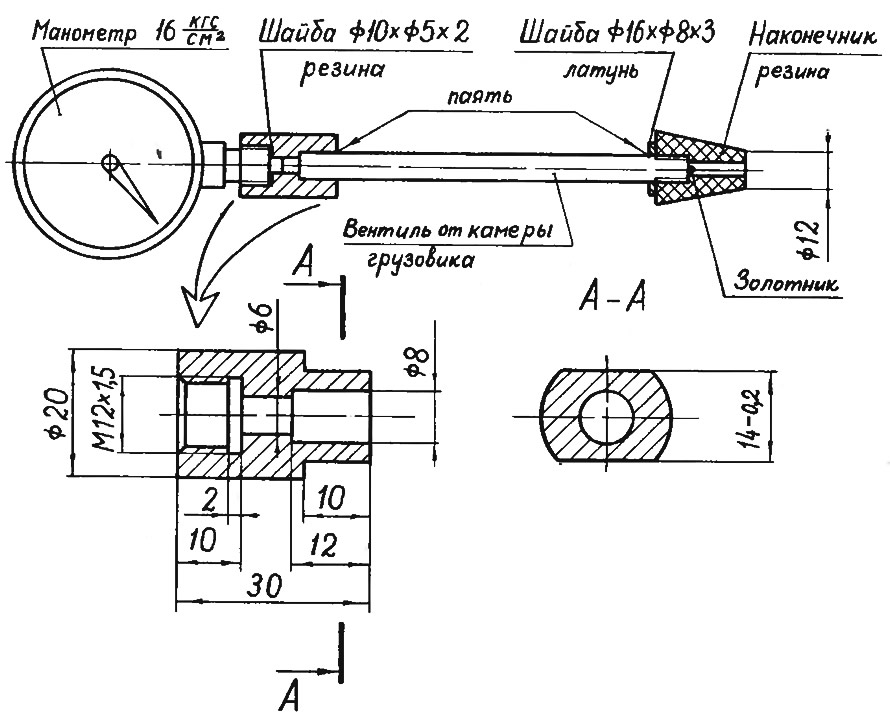

Вентиль должен быть в хорошем состоянии, без изгибов. Обычно его диаметр составляет 8 миллиметров, а конец слегка изогнут. Для компрессометра его нужно выровнять, оставив резьбовую часть нетронутой, а конец для заварки отрезать.
Припаивайте гайку к обрезанному концу вентиля, в которую будет вкручен манометр. В трубку закрутите золотник и вставьте шланг. Другой конец шланга можно обработать под конус для свечного отверстия или установить наконечник с резьбой.
Пользоваться самодельным прибором просто: свободный конец шланга вставляется в свечное отверстие, после чего производятся замеры, фиксируемые на бумаге. Для сброса давления с манометра достаточно зажать золотник.
Резьба на конце шланга должна точно соответствовать свечному отверстию для обеспечения герметичности при подъеме поршня к верхней мертвой точке. Это влияет на точность измерений, хотя возможны небольшие погрешности. Полностью полагаться на такой прибор не рекомендуется.
Чтобы избежать путаницы, используйте на манометре те единицы измерения, которые указаны производителем в технической документации.
Создание компрессометра своими руками — это интересный и полезный проект, который привлекает внимание как любителей, так и профессионалов. Эксперты отмечают, что такой инструмент позволяет значительно сэкономить на диагностике двигателей, а также развить навыки работы с механикой. Основные компоненты, необходимые для сборки, включают манометр, адаптер для свечи зажигания и шланг. При правильном подходе, самодельный компрессометр может обеспечить точные измерения давления в цилиндрах, что является ключевым для выявления проблем в двигателе. Однако специалисты предостерегают от недостатка точности в измерениях, если детали не будут качественными. Важно также учитывать, что для достижения надежных результатов требуется знание принципов работы двигателя и умение интерпретировать полученные данные. Таким образом, создание компрессометра своими руками может стать не только увлекательным занятием, но и полезным инструментом для диагностики.
Видео – Как изготовить самодельный компрессометр
Вот так изготавливается компрессометр своими руками. Такое приспособление поможет вам значительно сэкономить на профессиональных инструментах и добиться, примерно, того же результата при минимальных затратах.
Читайте также:
Если еще совсем недавно двигатель автомобиля работал исправно – расход топлива и масла, а также мощность были у пределов нормы, но затем все стало совсем наоборот, значит, самое время проверить давление в цилиндрах двигателя. Как известно, падение компрессии не самый лучший знак для любого двигателя, так как подающееся туда топливо сгорает не полностью и остается в виде осадка, который может стать причиной дефектов, как на цилиндрах, так и на поршнях.
| Компонент | Функция | Альтернативные материалы/замены |
|---|---|---|
| Манометр | Измерение давления | Манометр от автомобильного компрессора, манометр из старого медицинского оборудования |
| Шланг высокого давления | Подключение к цилиндру и манометру | Прочный шланг от автомобильного компрессора, армированный шланг для воды (с учетом давления) |
| Адаптер | Соединение шланга с цилиндром | Изготовленный из металла переходник, подходящий по резьбе к цилиндру |
| Фитинги | Герметичное соединение шланга и манометра/адаптера | Металлические фитинги, подходящие по диаметру шланга |
| Герметик | Обеспечение герметичности соединений | Анаэробный герметик, силиконовый герметик (высокотемпературный) |
Интересные факты
Вот несколько интересных фактов о создании компрессометра своими руками:
-
Принцип работы: Компрессометр измеряет давление в цилиндрах двигателя внутреннего сгорания. Он работает на основе закона Бойля-Мариотта, который утверждает, что при постоянной температуре объем газа обратно пропорционален давлению. Это позволяет оценить состояние поршневых колец и клапанов.
-
Материалы для сборки: Для создания компрессометра своими руками можно использовать доступные материалы, такие как манометр (например, от старого автомобиля), резиновый шланг и адаптер для подключения к свечному отверстию. Это позволяет значительно сэкономить деньги по сравнению с покупкой готового устройства.
-
Точность измерений: Хотя самодельные компрессометры могут быть менее точными, чем заводские модели, их можно настроить и откалибровать, используя эталонные значения. Это позволяет добиться приемлемой точности и использовать устройство для диагностики состояния двигателя.

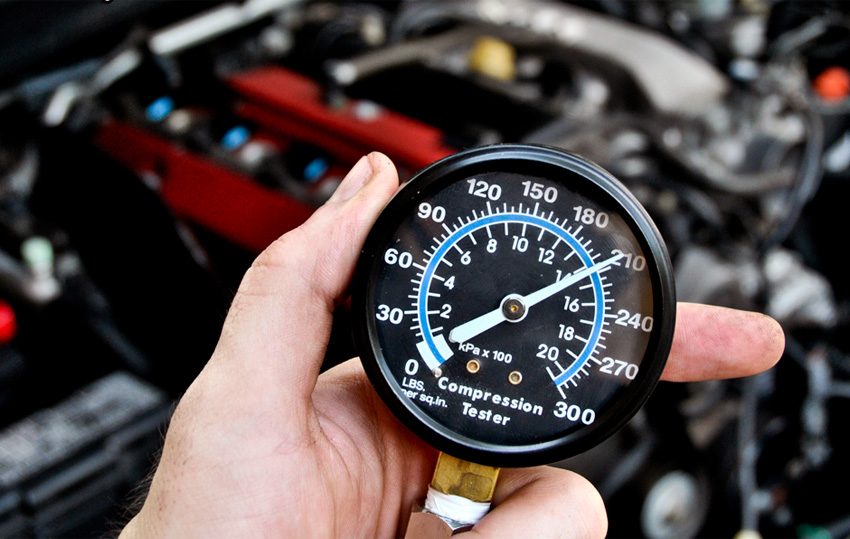

Как узнать компрессию?
Чтобы измерить компрессию, вам понадобится компрессометр. После его покупки выполните следующие шаги для получения точных показаний.
- Прогрейте двигатель до рабочей температуры, затем заглушите его.
- Отключите бензонасос. Для инжекторного двигателя отсоедините разъем, отвечающий за его питание. Для карбюраторного двигателя снимите шланг от бензопровода к бензонасосу и шланг к поплавковой камере карбюратора. Также отключите клемму от катушки зажигания.
- Выкрутите все свечи зажигания. Не ограничивайтесь одной свечой.
- Вкрутите компрессометр в одно из свечных отверстий. Рекомендуется иметь насадки для различных типов двигателей.
- Попросите помощника нажать на педаль акселератора для открытия дроссельной заслонки и включить стартер на 2 секунды.
- Снимите показания с компрессометра и повторите для остальных цилиндров. Нормы эксплуатации можно найти в технической документации вашего автомобиля.
- Анализируя отклонения от нормы, можно определить тип и степень неисправности двигателя.
Советы по использованию компрессометра
Использование компрессометра – это важный этап диагностики состояния двигателя автомобиля. Правильное применение этого инструмента поможет выявить проблемы с компрессией в цилиндрах, что может указывать на износ поршневых колец, повреждение головки блока цилиндров или другие серьезные неисправности. Вот несколько советов, которые помогут вам эффективно использовать компрессометр.
1. Подготовка автомобиля
Перед началом работы убедитесь, что двигатель остыл. Это предотвратит возможные ожоги и обеспечит более точные результаты. Также отключите аккумулятор, чтобы избежать случайного запуска двигателя во время диагностики.
2. Снятие свечей зажигания
Для получения точных показаний компрессометра необходимо снять все свечи зажигания. Это позволит избежать сопротивления, создаваемого искровыми свечами, и обеспечит более свободный доступ к цилиндрам. Используйте подходящий ключ для снятия свечей и будьте осторожны, чтобы не повредить резьбу.
3. Установка компрессометра
Вкрутите компрессометр в отверстие, где была установлена свеча зажигания. Убедитесь, что он плотно зафиксирован, чтобы избежать утечек воздуха. Некоторые модели компрессометров имеют резиновую прокладку, которая помогает обеспечить герметичность соединения.
4. Запуск двигателя
Запустите двигатель и дайте ему поработать несколько секунд. Если двигатель не запускается, вы можете попросить кого-то прокрутить стартер, пока вы держите компрессометр. Важно, чтобы двигатель работал на высоких оборотах, чтобы получить точные показания компрессии.
5. Считывание показаний
После нескольких оборотов двигателя (обычно 4-6) остановите его и считайте показания компрессометра. Запишите результат. Для более точной диагностики рекомендуется провести несколько замеров в каждом цилиндре и вычислить среднее значение.
6. Сравнение результатов
Сравните полученные значения с нормами, указанными в технической документации вашего автомобиля. Обычно компрессия должна находиться в пределах 10-14 кгс/см², но точные значения могут варьироваться в зависимости от модели двигателя. Если компрессия в одном или нескольких цилиндрах значительно ниже нормы, это может указывать на необходимость дальнейшей диагностики.
7. Повторная проверка
-
Читайте также:
Если вы обнаружили низкую компрессию, рекомендуется провести повторную проверку с добавлением масла в цилиндры. Это поможет определить, связана ли проблема с износом поршневых колец или с другими факторами, такими как повреждение клапанов или прокладки головки блока цилиндров.
8. Завершение работы
После завершения всех измерений аккуратно извлеките компрессометр и установите обратно свечи зажигания. Не забудьте подключить аккумулятор и проверить, что все инструменты убраны с рабочего места.
Следуя этим советам, вы сможете эффективно использовать компрессометр и получить точные данные о состоянии вашего двигателя, что поможет вам своевременно выявить и устранить возможные неисправности.
Вопрос-ответ
Какой инструмент нужен для создания компрессометра?
Для создания компрессометра своими руками вам понадобятся: манометр, трубка для соединения с цилиндром двигателя, адаптер для подключения к свечному отверстию, а также некоторые инструменты, такие как отвертки, плоскогубцы и, возможно, паяльник для соединения деталей.
Как правильно использовать компрессометр для проверки компрессии?
Для проверки компрессии с помощью компрессометра необходимо сначала снять свечу зажигания из цилиндра, затем установить адаптер компрессометра в свечное отверстие. После этого нужно прокрутить двигатель стартером на несколько секунд, чтобы получить показания манометра. Запишите максимальное значение, которое покажет прибор, это и будет компрессия в цилиндре.
Как интерпретировать результаты измерений компрессометра?
Результаты измерений компрессометра обычно выражаются в атмосферах или барах. Нормальные значения компрессии для большинства бензиновых двигателей находятся в диапазоне от 9 до 14 атмосфер. Если показания ниже 9 атмосфер, это может указывать на проблемы с поршневыми кольцами, клапанами или прокладкой головки блока цилиндров. Сравните результаты между цилиндрами: значительные различия могут указывать на механические неисправности.
Советы
СОВЕТ №1
Перед началом сборки компрессометра убедитесь, что у вас есть все необходимые материалы и инструменты. Вам понадобятся манометр, резьбовые соединения, шланги и, возможно, переходники. Подготовьте рабочее место, чтобы избежать потери деталей и облегчить процесс сборки.
СОВЕТ №2
При выборе манометра обратите внимание на его диапазон измерений. Для большинства автомобилей подойдет манометр с диапазоном от 0 до 20 атмосфер. Это обеспечит точность измерений и позволит избежать перегрузки устройства.
СОВЕТ №3
При соединении всех компонентов используйте герметик или фум-ленту для предотвращения утечек воздуха. Это особенно важно, так как даже небольшие утечки могут привести к неправильным показаниям компрессометра.
СОВЕТ №4
После сборки компрессометра обязательно протестируйте его на исправном двигателе. Сравните показания с заводским компрессометром, если есть возможность. Это поможет убедиться в точности вашего устройства и выявить возможные ошибки в сборке.
