Одноцилиндровый четырехтактный двигатель — один из самых распространенных типов двигателей внутреннего сгорания, используемых в мотоциклах и малой сельскохозяйственной технике. Понимание его устройства и работы помогает в обслуживании и ремонте. В статье рассмотрим конструкцию и рабочие циклы одноцилиндрового четырехтактного двигателя, что будет полезно студентам технических специальностей, механикам и автолюбителям.
Принцип работы одноцилиндрового четырехтактного двигателя

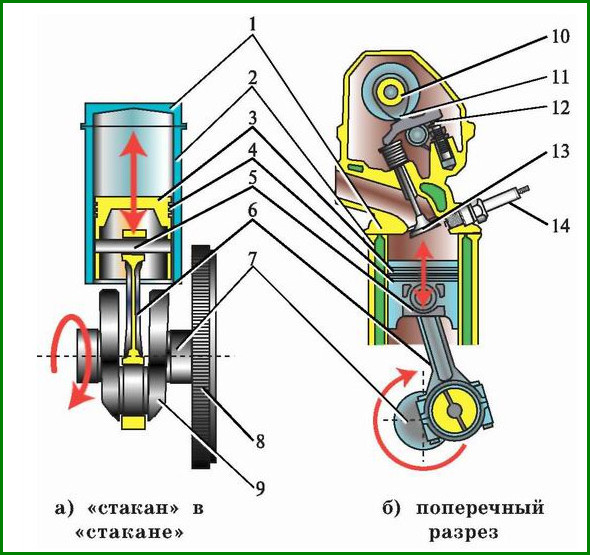

Устройство одноцилиндрового ДВС: 1 – головка цилиндра; 2 – цилиндр; 3 – поршень; 4 – поршневые кольца; 5 – поршневой палец; 6 – шатун; 7 – коленчатый вал; 8 – маховик; 9 – кривошип; 10 – распределительный вал; 11 – кулачок распределительного вала; 12 – рычаг; 13 – впускной клапан; 14 – свеча зажигания.
Одноцилиндровые двигатели внутреннего сгорания (ДВС) широко используются, в том числе в автомобилях. Несмотря на малое количество цилиндров, они имеют низкое соотношение площади рабочей части цилиндра к общему рабочему объему, что снижает потери, особенно тепловые, и обеспечивает высокий коэффициент полезного действия.
Конструкция такого двигателя проста по сравнению с современными атмосферными и турбированными моторами. Он состоит из одного цилиндра, внутри которого перемещается поршень, аналогичный поршням многоцилиндровых автомобилей. В верхней части камеры сгорания находятся два клапана: один для подачи топливной смеси, другой — для выпуска отработанных газов.
Принцип работы двигателя включает четыре такта:
- Впуск. Поршень находится в верхней мертвой точке и движется вниз при повороте коленчатого вала на 180 градусов. Открывается впускной клапан, и в камеру сгорания поступает топливо с воздухом. После достижения поршнем нижней мертвой точки начинается следующий такт.
- Сжатие. Поршень возвращается в верхнюю мертвую точку. Коленчатый вал продолжает вращаться на 180 градусов, впускной клапан закрывается, и поршень поднимается, сжимая топливную смесь.
- Рабочий ход. Когда поршень достигает верхней мертвой точки, смесь сжимается до критического состояния. На электродах свечи зажигания возникает искра, воспламеняющая топливовоздушную смесь. Начинается такт расширения: поршень движется вниз под действием энергии сгорания, вращая коленчатый вал. Клапаны остаются закрытыми.
- Такт выпуска. После достижения нижней мертвой точки поршень поднимается вверх благодаря инерции от коленчатого вала. Открывается выпускной клапан, и отработанные газы выходят под давлением во впускной коллектор. Такт завершается, когда выпускной клапан закрывается, а поршень возвращается в верхнюю мертвую точку. Цикл повторяется.
Рабочий ход — ключевой такт двигателя, так как именно в этот момент тепловая энергия преобразуется в механическую.
Одноцилиндровый четырехтактный двигатель представляет собой один из самых простых и распространенных типов двигателей внутреннего сгорания. Эксперты отмечают, что его работа основана на четырех последовательных тактах: впуске, сжатии, рабочем ходе и выпуске. В первом такте воздух и топливо попадают в цилиндр через впускной клапан. Затем, в такте сжатия, поршень поднимается, сжимая смесь, что приводит к повышению температуры и давления. На третьем такте происходит воспламенение смеси, и поршень движется вниз, создавая мощность. Наконец, в такте выпуска отработанные газы выводятся через выпускной клапан. Простота конструкции и легкость в обслуживании делают одноцилиндровые четырехтактные двигатели популярными в мотоциклах, малой сельскохозяйственной технике и генераторах.
Частые неисправности 4-х тактных ДВС
Чтобы изучать особенности ремонта двигателей такого типа, необходимо кое-что знать о его основных проблемах. А он имеет всего одну проблему – это высокая температура. Так как потери тепла стали минимальными, трущиеся детали стали уязвимее к механическим нагрузкам, а значит, нуждаются в качественном охлаждении. Дело в том, что основная жидкость, которая на максимальном уровне контактирует с этими деталями – масло, не может обеспечить должного отвода тепла. Поэтому для такого мотора разрабатываются две системы охлаждения: воздушная и жидкостная со специальной системой термостатов.
Ремонт такого двигателя можно выполнить своими силами. Для этого нужен минимум знаний и стандартный набор инструментов. Если в процессе эксплуатации наблюдаются различные стуки, которые доносятся из головки блока цилиндров, то клапанный механизм нуждается в регулировке. Все регулировки производятся при снятом двигателе и демонтированной клапанной крышке. Кроме того, необходимо снять специальную крышку на генераторе, под которой расположена гайка. Вращая эту гайку, мы вращаем коленчатый вал, для установки поршня в верхнюю мертвую точку. Чтобы определить этот момент, необходимо довести до совмещения специальные метки на роторе. После этого, под кулачки распределительного вала устанавливают измерительные щупы и замеряют тепловые зазоры клапанов. Выполнять данную процедуру нужно, естественно, на холодном двигателе, иначе результат регулировки будет не правильным.
После этого, мотор необходимо собрать и проверить. Его устанавливают на агрегат и запускают. Если он работает ровно без шумов, то регулировка клапанов прошла успешно.
Читайте также:
Вот и все. Вот так легко можно произвести ремонт одноцилиндрового четырехтактного двигателя своими руками без помощи мастеров автосервиса. Это поможет вам хорошо сэкономить на их услугах и даст вам бесценный опыт.
| Такт | Положение поршня | Процессы в цилиндре |
|---|---|---|
| Впуск | Двигается вниз от ВМТ к НМТ | Впускной клапан открыт, свеча выключена, топливно-воздушная смесь поступает в цилиндр |
| Сжатие | Двигается вверх от НМТ к ВМТ | Оба клапана закрыты, свеча выключена, топливно-воздушная смесь сжимается |
| Рабочий ход | Двигается вниз от ВМТ к НМТ | Свеча воспламеняет смесь, расширяющиеся газы толкают поршень вниз |
| Выпуск | Двигается вверх от НМТ к ВМТ | Выпускной клапан открыт, свеча выключена, отработанные газы выходят из цилиндра |
Интересные факты
Вот несколько интересных фактов о одноцилиндровом четырехтактном двигателе:
-
Четыре такта: Четырехтактный двигатель работает по циклу, состоящему из четырех основных этапов: впуск, сжатие, рабочий ход и выпуск. Каждый из этих этапов выполняется за два оборота коленчатого вала, что делает его более эффективным по сравнению с двухтактными двигателями, которые завершают цикл за один оборот.
-
Система смазки: В одноцилиндровом четырехтактном двигателе используется система смазки, которая обеспечивает смазку движущихся частей. Это может быть как мокрая (масло смешивается с топливом), так и сухая система (масло подается отдельно), что помогает уменьшить трение и износ деталей, увеличивая срок службы двигателя.
-
Применение: Одноцилиндровые четырехтактные двигатели широко используются в различных областях, включая мотоциклы, бензиновые генераторы и садовую технику. Их простота конструкции и надежность делают их идеальными для применения в условиях, где требуется легкость и компактность.
Сравнение с другими типами двигателей
Одноцилиндровый четырехтактный двигатель представляет собой один из самых простых и распространенных типов двигателей внутреннего сгорания. Чтобы понять его особенности, важно сравнить его с другими типами двигателей, такими как двухцилиндровые, многоклапанные и роторные двигатели.
Во-первых, одноцилиндровые двигатели, как правило, имеют более простую конструкцию по сравнению с многими другими типами. Это означает, что они легче в производстве и ремонте, что делает их более доступными для использования в маломощных транспортных средствах, таких как мотоциклы, скутеры и небольшие сельскохозяйственные машины. В отличие от них, двухцилиндровые двигатели обеспечивают более плавную работу благодаря меньшему уровню вибраций и более равномерному распределению мощности.
Во-вторых, одноцилиндровые четырехтактные двигатели имеют меньшую мощность и крутящий момент по сравнению с многими многоклапанными двигателями, которые могут иметь несколько цилиндров и более сложные системы впуска и выпуска. Это делает их менее подходящими для высокопроизводительных автомобилей, где требуется высокая мощность и эффективность. Многоклапанные двигатели, как правило, обеспечивают лучшую производительность за счет более эффективного заполнения цилиндров и лучшего сгорания топлива.
Сравнивая одноцилиндровые двигатели с роторными, можно отметить, что роторные двигатели (или двигатели Ванкеля) имеют совершенно другую конструкцию, основанную на вращающемся роторе вместо поршней. Это позволяет роторным двигателям быть более компактными и легкими, однако они часто имеют более сложные системы охлаждения и смазки, что может усложнять их обслуживание.
Кроме того, одноцилиндровые четырехтактные двигатели, как правило, имеют более низкий уровень шума и вибраций по сравнению с роторными двигателями, что делает их более комфортными для использования в городских условиях. Однако, в условиях высокой нагрузки и при необходимости в значительной мощности, роторные двигатели могут продемонстрировать свои преимущества.
В заключение, одноцилиндровый четырехтактный двигатель имеет свои уникальные преимущества и недостатки по сравнению с другими типами двигателей. Он идеально подходит для маломощных и легких транспортных средств, но уступает в мощности и производительности более сложным конструкциям, таким как многоклапанные и роторные двигатели. Выбор между этими типами двигателей зависит от конкретных требований и условий эксплуатации.
Вопрос-ответ
Как работает одноцилиндровый четырехтактный двигатель?
Четырехтактный двигатель — это двигатель внутреннего сгорания, который использует четыре отдельных хода поршня (впуск, сжатие, рабочий ход и выпуск) для завершения одного рабочего цикла. Поршень совершает два полных прохода в цилиндре для завершения одного рабочего цикла.
-
Читайте также:
Как работает одноцилиндровый двигатель?
Под воздействием атмосферного давления воздух через впускной канал и открытый впускной клапан начинает поступать в цилиндр двигателя. В это время топливная форсунка распыляет в поступающем воздухе необходимое количество топлива, в результате чего в цилиндр поступает горючая топливовоздушная смесь.
Как работает четырехцилиндровый двигатель?
Четырехтактный двигатель работает по циклу, состоящему из четырех основных этапов: впуск, сжатие, рабочий ход и выпуск. На первом этапе в цилиндр поступает топливно-воздушная смесь, затем она сжимается поршнем. На третьем этапе происходит сгорание смеси, что создает рабочее давление, поднимающее поршень.
Почему в четырехкратном двигателе внутреннего сгорания лишь один такт называют рабочим ходом?
Только один такт в четырехтактном двигателе внутреннего сгорания называют рабочим ходом, потому что в ходе этого такта происходит преобразование тепловой энергии в полезную работу. После сгорания рабочей смеси выделяется большое количество теплоты, происходит расширение газов.
Советы
СОВЕТ №1
Изучите основные принципы работы четырехтактного цикла. Понимание процессов впуска, сжатия, рабочего хода и выпуска поможет вам лучше осознать, как функционирует одноцилиндровый двигатель.
СОВЕТ №2
Обратите внимание на конструкцию и компоненты двигателя. Знание о таких элементах, как поршень, коленчатый вал и клапаны, поможет вам понять, как они взаимодействуют друг с другом в процессе работы двигателя.
СОВЕТ №3
Изучите различные применения одноцилиндровых четырехтактных двигателей. Они широко используются в мотоциклах, бензопилах и генераторах, и понимание их применения может дать вам представление о их преимуществах и недостатках.
СОВЕТ №4
Не забывайте о важности технического обслуживания. Регулярная проверка и замена масла, фильтров и свечей зажигания помогут продлить срок службы вашего двигателя и улучшить его производительность.
