В этой статье мы расскажем, как сделать левитрон на датчике холла своими руками. Это позволит создать уникальную игрушку без затрат на готовое изделие. Левитрон — интересный эксперимент с физикой и способ порадовать детей, демонстрируя принципы магнитной левитации. Следуя нашим пошаговым инструкциям, вы сможете легко собрать этот прибор и развить у детей интерес к науке и инженерии.
Что такое левитрон
Левитрон — интересная игрушка, но ее покупка нецелесообразна, если вы можете сделать аналогичное устройство самостоятельно. Конструкция самодельного левитрона проста, особенно если у вас есть датчик Холла, например, из автомобильных трамблеров.
Эффект левитации проявляется в узкой зоне, что ограничивает возможности мастеров. Однако с терпением и временем можно добиться стабильной работы левитрона, что минимизирует риск падений и колебаний.
Создание левитрона на основе датчика Холла представляет собой увлекательный проект, который может быть реализован даже в домашних условиях. Эксперты отмечают, что для начала необходимо собрать необходимые компоненты: датчик Холла, магнит, микроконтроллер и источник питания. Важным этапом является правильная настройка системы управления, которая позволит поддерживать магнит в состоянии левитации.
Специалисты рекомендуют использовать программное обеспечение для моделирования, чтобы протестировать алгоритмы управления до сборки устройства. Также стоит обратить внимание на точность размещения датчика и магнита, так как даже незначительные отклонения могут привести к нестабильности.
Кроме того, эксперты подчеркивают важность безопасности при работе с магнитами и электрическими компонентами. В результате, проект не только развивает технические навыки, но и дает возможность глубже понять физические принципы, стоящие за левитацией.

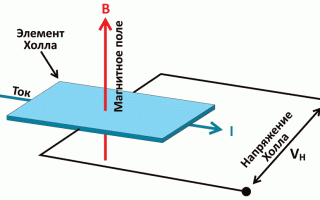

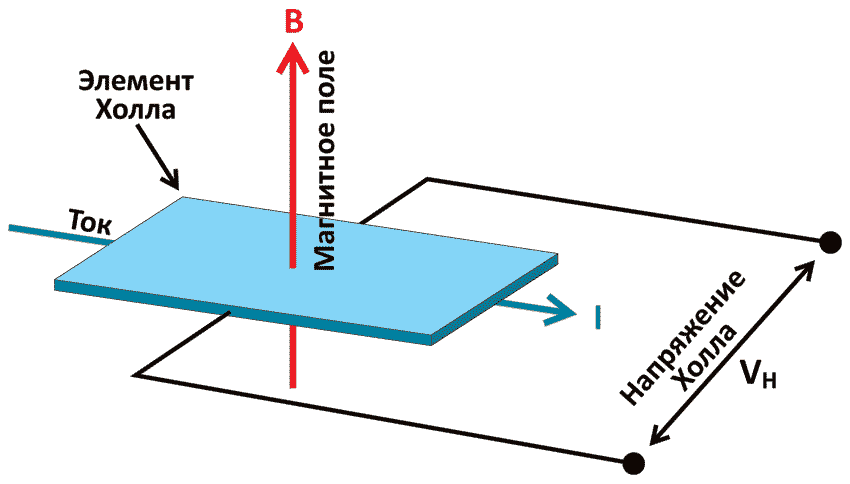

Левитрон из датчика холла
Левитрон на датчик холла и идея его изготовления проста, как и все гениальное. Благодаря силе магнитного поля в воздух поднимается кусок любого материала с электромагнитными свойствами.
Чтобы создался эффект «зависания», парения в воздухе, подключение осуществляется с большой частотой. Другими словами, магнитное поле, как бы, поднимает и бросает материал.
Схема устройства чересчур проста, и даже школьник, не просидевший уроки физики зря, сможет все самостоятельно соорудить.
- Нужен светодиод (цвет его подбирается в зависимости от индивидуальных предпочтений).
- Транзисторы RFZ 44N (хотя подойдет любой полевик, близкий к этим параметрам).
- Диод 1N 4007.
- Резисторы на 1 кОм и 330 Ом.
- Собственно, сам датчик холла (А3144 или другой).
- Медный намоточный провод размером 0,3-0,4 мм (около 20 метров будет достаточно).
- Неодимовый магнитик в виде таблетки 5х1 мм.
- 5-вольтный зарядочник, предназначенный для мобильника.
Теперь подробно о том, как проводится сборка:
- Делается каркас для электромагнита точно с такими же параметрами, как на фото. 6 мм – диаметр, около 23 мм – длина намотки, 25 мм – диаметр щечек с запасом. Изготавливается каркас из картонки и обычного тетрадного листа, с использованием суперклея.
- Конец медного провода фиксируется на катушке, а затем проводится наматывание (примерно 550 витков). Неважно при этом в какую сторону наматывать. Другой конец провода тоже закрепляется, катушка пока откладывается в сторону.
- Паяем все по схеме.
- Датчик холла припаивается на проводки, а затем ставится на катушку. Надо вдеть его внутрь катушки, зафиксировать подручными средствами.
Внимание. Чувствительная зона датчика (определить ее можно по документации к датчику холла) должна смотреть параллельно земле. Поэтому, перед тем как вдеть датчик в катушку, рекомендуется немного согнуть это место.
- Катушка подвешивается, на нее подается питание через спаянную ранее плату. Катушка фиксируется посредством штатива.
Теперь можно проверить, как работает левитрон. Можно подвести к катушке снизу любой наэлектризованный материал. Он будет либо притягиваться катушкой, либо отталкиваться, в зависимости от полярности. Но нам нужно, чтобы материал зависал в воздухе, парил. Так оно и будет, если форма материала не слишком мала по отношению к катушке.
Примечание. Если магнит в виде таблетки маленький, то он будет левитировать не слишком эффектно. Может падать. Чтобы исключить огрехи в работе, надо сместить центр тяжести материала к низу – в качестве груза подойдет обычный кусок бумажки.
Что касается светодиода, то его можно и не ставить. С другой стороны, если хочется большего эффекта, можно организовать шоу с подсветкой.
Читайте также:
| Компонент | Характеристики | Замечания |
|---|---|---|
| Постоянный магнит (для левитации) | Диаметр: 10-20 мм, Толщина: 5-10 мм, Материал: NdFeB (неодимовый) | Сила магнита должна быть достаточной для удержания подвешиваемого объекта. Экспериментируйте с разными магнитами. |
| Постоянный магнит (для электромагнита) | Диаметр: 20-30 мм, Толщина: 10-15 мм, Материал: NdFeB (неодимовый) | Более мощный магнит, чем для левитации. |
| Катушка индуктивности | Количество витков: 100-300, Диаметр: соответствующий магниту, Провод: медный эмалированный (достаточно толстый) | Количество витков и диаметр влияют на силу электромагнита. Экспериментируйте, чтобы найти оптимальное значение. |
| Датчик Холла | Тип: аналоговый, Чувствительность: высокая | Выбирайте датчик с достаточной чувствительностью для точного измерения магнитного поля. |
| Микроконтроллер (Arduino, ESP32 и т.д.) | Любой с аналоговым входом | Обрабатывает данные с датчика Холла и управляет электромагнитом. |
| Транзистор (например, MOSFET) | С достаточным током для катушки | Управляет током, протекающим через катушку. |
| Источник питания | 5-12 В, достаточный ток | Обеспечивает питание для микроконтроллера, транзистора и электромагнита. |
| Подставка/корпус | Из дерева, пластика или другого неметаллического материала | Для фиксации всех компонентов. |
| Программное обеспечение | Скетч для микроконтроллера (Arduino IDE) | Необходимо написать программу для управления электромагнитом на основе данных с датчика Холла. |
Интересные факты
Вот несколько интересных фактов о создании левитрона на основе датчика Холла:
-
Принцип магнитной левитации: Левитрон работает на принципе магнитной левитации, где магнитное поле, создаваемое постоянными магнитами, взаимодействует с электрическим полем, создаваемым датчиком Холла. Это позволяет объекту “парить” в воздухе, что является наглядным примером применения физических законов.
-
Использование обратной связи: В конструкции левитрона важную роль играет система обратной связи. Датчик Холла отслеживает положение летающего объекта и передает данные на контроллер, который регулирует силу магнитного поля, поддерживая объект в равновесии. Это делает левитрон чувствительным к изменениям и позволяет ему оставаться в воздухе даже при небольших perturbations.
-
Применение в образовательных целях: Создание левитрона на основе датчика Холла является отличным проектом для студентов и любителей физики. Он помогает лучше понять такие концепции, как электромагнетизм, динамика и системы управления, а также развивает навыки работы с электроникой и программированием.
Самодельный левитрон в классическом исполнении без датчика
Как видно, использование датчика холла создает впечатляющую игрушку, но без него можно обойтись. Самодельный левитрон в традиционном варианте состоит из крупного магнита от динамика (диаметром 13-15 см) и небольшого кольцевого магнита для волчка (диаметром 2-3 см).
Ось волчка обычно делают из старой ручки или карандаша. Важно, чтобы стержень плотно входил в центр кольцевого магнита. Излишки ручки отрезаются (примерно 10 см в длину вместе с магнитом).
Классическая схема создания левитрона включает несколько шайб из плотной бумаги. Они нужны для смещения центра тяжести вниз и настройки конструкции. Шайбы устанавливаются на стержень после кольцевого магнита для точной настройки волчка.
Важно. Чтобы волчок мог левитировать, необходимо правильно определить полярность: кольцевой магнит должен быть установлен соосно с большим магнитом.
Кроме того, как в первом варианте с датчиком холла, так и во втором, нужно добиться идеальной ровности источника притяжения. Большой магнит должен находиться на ровной поверхности. Для этого используются деревянные подставки различной толщины. Если магнит установлен неровно, подставки размещаются с одной или нескольких сторон для достижения необходимой ровности.
Платформенные левитроны

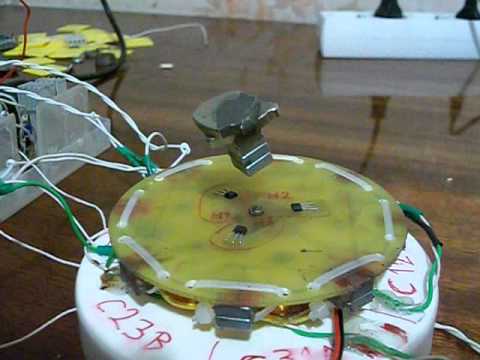

Отличается платформенная схема левитрона, как правило, наличием не одного, а нескольких магнитов-источников. Парящий в воздухе материал или волчок будет стремиться в этом случае упасть на один из магнитов, сместившись с вертикальной оси. Чтобы этого избежать, надо суметь скорректировать центральную зону притяжения, и сделать это идеально точно.
И тут на помощь приходят те самые катушки, с вдетым внутрь датчиком холла. Пусть таких катушек будет две, и расположить их следует ровно по середине платформы, между магнитами. На схеме это будет выглядеть вот так (1 и 2 — магниты).
-
Читайте также:

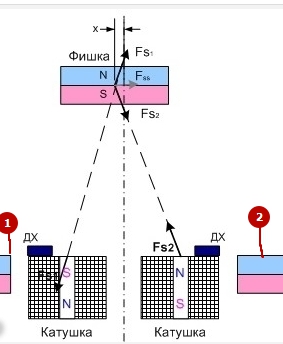

Из схемы становится понятно, что целью управления катушками является создание горизонтальной силы, центра притяжения. Сила эта формально названа Fss, и направлена она к оси равновесия при возникновении смещения, указанного на схеме, как Х.
