В статье рассмотрим, как проверить возбуждение генератора — ключевой аспект стабильной работы электрической системы автомобиля. Правильное возбуждение обеспечивает необходимое напряжение для зарядки аккумулятора и питания электрических компонентов. Зная, как провести эту проверку, вы сможете выявить и устранить проблемы, которые могут снизить напряжение в бортовой сети, что поможет избежать неприятностей на дороге и продлить срок службы автомобиля.
Как происходит возбуждение в гене
Электрическая энергия в генераторе возникает при движении проводника через магнитное поле. Ток также может появляться, если магнит перемещается, а проводник остается неподвижным.
Работу генератора можно описать так:
- На обмотку генератора подается ток от аккумулятора. Электричество проходит через щетки и медные кольца.
- Реле отсечки предотвращает разрядку аккумулятора, когда генератор не работает. При включении зажигания напряжение поступает на реле, активируя внутренние компоненты генератора и замыкая контакты. Реле соединяет обмотку генератора и аккумулятор.
- В салоне автомобиля есть индикаторная лампочка на приборной панели. Она сигнализирует водителю о начале зарядки аккумулятора генератором. Когда зажигание включено, лампочка светится, пока напряжение поступает от аккумулятора, и гаснет, когда начинается процесс получения энергии.
Проверка возбуждения на генераторе является важной процедурой для обеспечения его надежной работы. Эксперты рекомендуют начать с визуального осмотра устройства на предмет видимых повреждений и коррозии. Далее следует использовать мультиметр для измерения напряжения на выводах возбуждения. При этом важно, чтобы генератор находился в рабочем состоянии. Если напряжение отсутствует, необходимо проверить соединения и целостность обмоток. Также стоит обратить внимание на регулятор напряжения, который может быть причиной неисправности. В случае выявления проблем, специалисты советуют обратиться к профессионалам для диагностики и ремонта, чтобы избежать серьезных поломок в будущем. Регулярная проверка возбуждения поможет поддерживать генератор в оптимальном состоянии и продлить его срок службы.
Что такое СВ и АРВ
Система возбуждения гена – это комплекс различных устройств, включающих: возбудитель, АРВ, СГП, УБФВ, устройство развозбуждения, а также дополнительные тесто-измерители.
АРВ – это не что иное, как регулятор, функционирующий полностью на автомате. СГП – средство, которое гасит магнитное поле. УБФВ – устройство, благодаря которому осуществляется быстрая форсировка возбуждения.

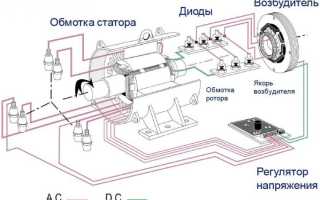

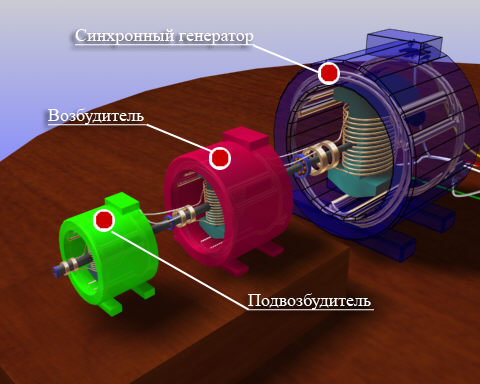

Сам возбудитель является источником питания (ИП) обмотки постоянным напряжением. В данном случае ИП может быть сам ген совместно с полупроводниками и выпрямительным блоком (диодным мостом).
АРВ применяются в синхронном гене. Здесь они выполняют функцию повышения физической стабильности генерирующего устройства. Принято классифицировать АРВ на устройства с пропорциональным шагом и сильным шагом. Одни способны изменять токоэнергию по несоответствию статорного напряжения, а вторые – реагируют в более широком смысле этого слова.
Когда ток снижается, к примеру, при замыкании, предусмотрена форсировка. Она подразумевает скорое увеличение возбуждения, что влияет на остановку спадов напряжения и сохраняет устойчивость.
Корректировка и ускорение значительно повышают надежность функционирования реле.
Когда происходит отключение генератора, что тоже может вызываться внутренними замыканиями, агрегат следует развозбудить. Для этого достаточно погасить магнитполе, что даст возможность уменьшить размеры повреждения статорной обмотки.
Погасить магнитполе – это, значит, быстрое уменьшить магнитпоток возбуждения гена до величины, близкой к 0. Одновременно с этим уменьшается ЭДС агрегата.
Читайте также:
Гашение магнитполя осуществляется с помощью АГП – особых устройств-автоматов, действующих от реле. Именно они помогают активировать сопротивление.
В генерирующих устройствах, функционирующих по принципу тиристорвозбуждения, снижение магнитполя осуществляется методом переключения основных вентилей в инверторный порядок. Тем самым, сэкономленная в обмотке энергия, передастся возбудителю или диодному мосту.
Характеризуется СВ номинальным напряжением (НТ), но оно может быть разным.
- 100 или 600 В, если речь идет о возбуждении на выводах обмотки.
- 100 или 8000 А, если речь идет о НТ, находящимся непосредственно в обмотке, и соответствует нормальной, стандартной работе генератора.
Следует знать, что НТ возбудителя должен составлять доли процентов от НТ генератора. Как правило, считают значения в 0,2-0,6 процентов от номинальной мощности гена.
Что касается быстродействия возбудителя, то оно зависит от скорости нарастания силы тока на обмотке индуктора (ротора).
СВ (система возбуждения) обязана рассчитываться в зависимости от работы АРВ. Другими словами, без АРВ работа допускается, но только на время, нужное для ремонта или замены. В остальных случаях использование АРВ обязательно.
Примечание. Если СВ, все же, функционирует без АРВ, то нужно обеспечить дополнительную систему защиты. Это РДУ и другие средства, способные обеспечить развозбуждение и автогашение генераторного поля.
СВ обязана обеспечивать ток в продолжительном режиме, превышая НТ генератора не менее чем на 10 процентов.
СВ также бывает полупроводниковой. В этом случае она должна иметь РВС (режим внутреннего сохранения).
Важно, чтобы защитные устройства, обеспечивающие стабильность во время перенапряжений, были многократного действия.
| Состав системы возбуждения | Что обеспечивает система возбуждения |
|---|---|
| трансформатор выпрямительный | начальное возбуждение |
| трансформатор последовательный вольтодобавочный | холостой ход |
| тиристорный преобразователь (ТВ 8-2000/) 050- 1У4) | включение в сеть методом точной синхронизации в нормальных режимах и самосинхронизации в аварийных режимах |
| система охлаждения преобразователя | работу ГГ в энергосистеме с нагрузками от холостого хода до номинальной и перегрузками |
| агрегат начального возбуждения (АН В-2) | недовозбуждение в пределах устойчивой работы генератора |
| автоматический регулятор возбуждения (АУ1Г типа АРВ-СД) | форсировку возбуждения по току и напряжению |
| панель гашения поля | эффективное гашение поля |
| релейные панели | развозбуждение при нормальных остановках агрегата |
| Метод проверки | Признаки возбуждения | Примечания |
|---|---|---|
| Измерение напряжения на выводах генератора | Напряжение присутствует и соответствует номиналу (или рабочему диапазону) | Требуется вольтметр, соответствующий диапазону измеряемого напряжения. |
| Проверка наличия тока возбуждения | Ток возбуждения присутствует и соответствует номиналу (или рабочему диапазону) | Требуется амперметр, подключенный в цепь возбуждения. |
| Визуальный осмотр (для генераторов с видимыми элементами возбуждения) | Наличие свечения (в случае использования ламп накаливания) или вращение ротора (в случае использования электромагнитов) | Может быть неинформативным для некоторых типов генераторов. |
| Проверка работы регулятора напряжения | Регулятор напряжения работает корректно, поддерживая напряжение на заданном уровне | Требуется проверка работы регулятора напряжения отдельными методами. |
| Проверка целостности цепи возбуждения | Отсутствие обрывов и коротких замыканий в цепи возбуждения | Требуется мультиметр для проверки сопротивления и целостности цепи. |
Интересные факты
Вот несколько интересных фактов о том, как проверить возбуждение на генераторе:
-
Метод измерения напряжения: Один из самых простых способов проверить возбуждение генератора — это измерить напряжение на выводах обмотки возбуждения с помощью мультиметра. Если напряжение отсутствует или значительно ниже нормы, это может указывать на проблемы с возбуждением.
-

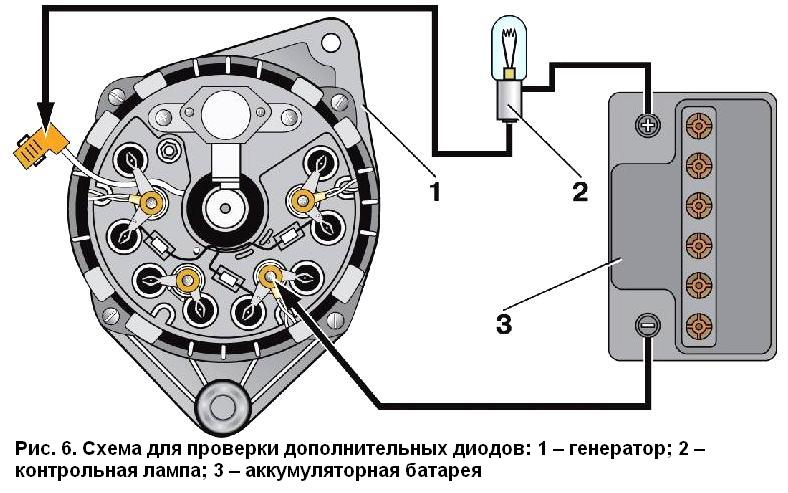

Использование тестера для проверки диодов: В генераторах с выпрямителями (например, в автомобильных генераторах) можно использовать тестер для проверки состояния диодов. Если диоды неисправны, это может привести к недостаточному возбуждению и, как следствие, к снижению выходного напряжения.
-
Роль регулятора напряжения: В современных генераторах регулятор напряжения играет ключевую роль в управлении уровнем возбуждения. Если регулятор выходит из строя, это может привести к перегрузке или недостаточному возбуждению. Проверка регулятора может помочь выявить проблемы с системой возбуждения.
Эти факты подчеркивают важность регулярной проверки и обслуживания генераторов для обеспечения их надежной работы.
Разновидности СВ
Системы возбуждения (СВ) делятся на две категории в зависимости от метода активации: независимые (СВНТ) и зависимые (СВЗТ).
Независимые системы возбуждения связаны с генераторным валом и могут генерировать напряжение автономно.
Зависимые системы получают напряжение от концов основного генератора через специальные трансформаторы.
Системы возбуждения независимого типа имеют преимущества, так как их работа не зависит от электрической цепи.
На генераторах с низкой мощностью используются отдельные независимые генераторы, которые подключаются к валу основного синхронного генератора.
Дополнительные преимущества СВНТ:
-
Читайте также:
- Высокая скорость реакции;
- Быстрое нарастание тока;
- Замена вышедших из строя тиристоров без остановки генератора.
Недостатки СВНТ связаны с конструкцией возбудителя, например, скорость нарастания возбуждения может быть недостаточной.
Также:
- Контакты скользящего типа могут быть уязвимыми из-за подачи напряжения через щетки.

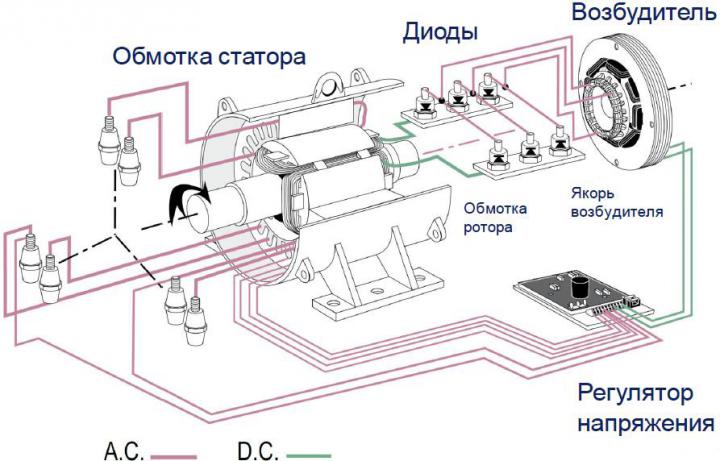

Наиболее популярны системы возбуждения с полупроводниковыми диодными мостами, построенные по трехфазной схеме с минимальным количеством тиристоров.
Схемы диодного моста бывают одно- и двухгрупповыми: в первом случае используется один выпрямитель, во втором — два.
Токоподавляющим элементом в СВНТ является синхронный генератор, расположенный между индуктором и верхним кронштейном основного генератора.
Системы возбуждения зависимого типа менее надежны, так как работа возбудителя зависит от внешнего источника. Это означает, что возбудитель функционирует только при наличии тока от сети, что может нарушить стабильную работу СВ из-за возможных замыканий. Это создает дополнительную нагрузку на СВЗТ для поддержания необходимого напряжения в обмотке.
Тем не менее, в некоторых случаях СВЗТ могут иметь преимущества благодаря простой конструкции, хотя их нестабильность работы особенно заметна в высокомощных машинах.
Специалисты считают, что для длительного ремонта предпочтительнее использовать системы возбуждения зависимого типа.
Проверка возбуждения
Основными симптомами, которые доказывают неработоспособность СВ на генераторе, являются показатели внешних характеристик. Говоря иначе, если напряжение через выводы генератора не поступает, то агрегат должен самовозбуждаться по принципу. Если такого не происходит, налицо проблема.
Хорошо заметна работа генератора на дизельных агрегатах. Они получают меньшую, чем обычно дозу топлива, как только генератор развивает небольшую мощность. Таким образом, дизельная установка остается недогруженной.
Ясно, что при уменьшении подачи топлива в цилиндры, снизится и скорость движения. По ней (скорости) можно будет определить снижение напряжения генератора, следовательно, и его возбуждение.
Если в генераторе увеличивается произведение напряжения, то не должно увеличиваться магнитное насыщение СВ, иначе прочность изоляции электромашины не выдержит. Ограниченным в некоторых значениях можно назвать также генераторный ток, который в случае увеличения приведет к перегоранию обмотки якоря.
Устранение неполадок при проверке возбуждения
При проверке возбуждения генератора могут возникнуть различные неполадки, которые могут повлиять на его работу. Важно знать, как правильно диагностировать и устранять эти проблемы, чтобы обеспечить надежную работу генератора. Рассмотрим основные шаги и методы, которые помогут вам в этом процессе.
1. Проверка соединений и контактов
Первым шагом в устранении неполадок является проверка всех электрических соединений и контактов. Убедитесь, что все провода надежно подключены и не имеют повреждений. Осмотрите клеммы на наличие коррозии или окисления, которые могут привести к плохому контакту. Если вы обнаружите какие-либо проблемы, очистите или замените поврежденные элементы.
2. Измерение напряжения возбуждения
Для проверки возбуждения генератора необходимо измерить напряжение на его выводах. Используйте мультиметр, установив его в режим измерения постоянного напряжения. Подключите щупы мультиметра к выводам возбуждения и запустите генератор. Напряжение должно находиться в пределах нормы, указанной в технической документации. Если напряжение ниже нормы, это может указывать на неисправность в системе возбуждения.
3. Проверка регулятора напряжения
Регулятор напряжения играет ключевую роль в системе возбуждения. Если он неисправен, это может привести к неправильному уровню возбуждения. Проверьте его работоспособность, измерив выходное напряжение. Если регулятор не выдает необходимое напряжение, его следует заменить или отремонтировать.
4. Тестирование обмоток возбуждения
Обмотки возбуждения также могут быть источником проблем. Проверьте их на наличие коротких замыканий или обрывов с помощью мультиметра. Для этого отключите обмотки от генератора и измерьте сопротивление. Сравните полученные значения с нормами, указанными в документации. Если сопротивление значительно отличается, обмотки требуют замены.
5. Проверка диодов и выпрямителей
Если ваш генератор оснащен выпрямителем, проверьте его работоспособность. Диоды могут выйти из строя, что приведет к неправильной работе системы возбуждения. Используйте мультиметр для проверки диодов на предмет их целостности. Если вы обнаружите неисправные диоды, замените их на новые.
6. Анализ работы генератора под нагрузкой
После выполнения всех проверок и устранения неполадок важно протестировать генератор под нагрузкой. Это поможет убедиться, что система возбуждения работает корректно и генератор способен поддерживать стабильное напряжение. Подключите нагрузку и наблюдайте за показаниями мультиметра. Если напряжение остается в пределах нормы, значит, проблема устранена.
Следуя этим шагам, вы сможете эффективно диагностировать и устранять неполадки, связанные с возбуждением генератора. Регулярное обслуживание и проверка системы возбуждения помогут предотвратить серьезные проблемы в будущем и обеспечат надежную работу вашего оборудования.
Вопрос-ответ
Как узнать, работает ли возбуждение на генераторе?
Для проверки работы возбуждения на генераторе можно использовать мультиметр. Необходимо измерить напряжение на выводах возбуждения. Если напряжение отсутствует или значительно ниже нормы, это может указывать на неисправность системы возбуждения.
Что делать, если возбуждение не работает?
Если возбуждение не работает, первым делом проверьте предохранители и соединения проводов. Также стоит проверить регулятор напряжения и сам генератор на наличие механических повреждений. В случае необходимости, замените неисправные компоненты или обратитесь к специалисту.
Каковы признаки неисправности системы возбуждения генератора?
Признаки неисправности могут включать нестабильное или низкое выходное напряжение, шумы в работе генератора, а также отсутствие возбуждения при запуске. Если вы заметили эти симптомы, рекомендуется провести диагностику системы возбуждения.
Советы
СОВЕТ №1
Перед началом проверки возбуждения на генераторе убедитесь, что все необходимые инструменты под рукой. Вам понадобятся мультиметр, тестовые провода и, возможно, изолента для безопасности. Это поможет избежать лишних задержек и повысит эффективность процесса.
СОВЕТ №2
Перед проведением проверки отключите генератор от сети и дайте ему остыть. Это не только обеспечит вашу безопасность, но и предотвратит возможные повреждения оборудования из-за перегрева. Работайте с генератором только в безопасных условиях.
СОВЕТ №3
При проверке возбуждения внимательно следите за показаниями мультиметра. Убедитесь, что вы правильно подключили провода и выбрали нужный режим измерения. Неправильные подключения могут привести к ошибочным результатам и даже повредить прибор.
СОВЕТ №4
Если вы обнаружили проблемы с возбуждением, не спешите с выводами. Проверьте все соединения и контакты на наличие коррозии или повреждений. Иногда проблема может быть связана с простыми неисправностями, которые легко устранить.
