Вакуумный регулятор опережения зажигания (ВРОЗ) оптимизирует работу двигателя, обеспечивая его эффективность и экономию топлива. Со временем этот компонент может выйти из строя, что снижает производительность и увеличивает расход топлива. В статье мы расскажем, как проверить вакуумный регулятор с помощью простых инструментов, таких как насос. Умение диагностировать и устранять проблемы с ВРОЗ поможет поддерживать двигатель в хорошем состоянии и избежать дорогостоящего ремонта.
Что такое ВРОЗ и как он работает

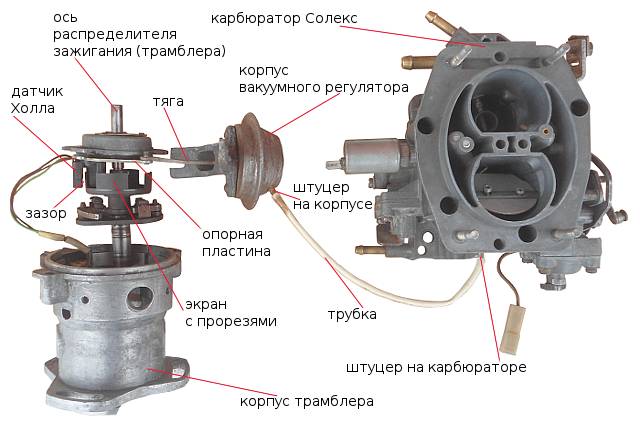

ВРОЗ — это устройство, которое контролирует работу двигателя и обеспечивает его стабильность.
Функционально ВРОЗ не только следит за работой двигателя, но и регулирует систему зажигания при нагрузке на силовую установку.
Примечание. При высокой нагрузке цилиндры заполняются топливно-воздушной смесью, что увеличивает давление при воспламенении. При низкой нагрузке давление снижается, замедляя сгорание.
ВРОЗ управляет этими процессами, автоматически корректируя угол опережения зажигания (УОЗ) как в сторону увеличения, так и уменьшения.
При снижении нагрузки заслонка закрывается в месте подключения регулятора, что увеличивает диафрагму. Она перемещается под воздействием разности давлений, преодолевая сопротивление пружины, и увеличивает УОЗ.
Уменьшение УОЗ происходит аналогично, но в обратном порядке: заслонка открывается полностью, диафрагма смещается, и пластина поворачивается.
Эксперты рекомендуют несколько простых методов для проверки вакуумного регулятора опережения зажигания. Во-первых, важно визуально осмотреть устройство на наличие трещин или повреждений, так как даже небольшие дефекты могут привести к утечкам вакуума. Далее, можно воспользоваться манометром: подключив его к вакуумному выходу регулятора, следует проверить, как он реагирует на изменения давления. При увеличении оборотов двигателя вакуум должен изменяться, что свидетельствует о правильной работе устройства. Также полезно провести тест на герметичность, подключив к регулятору трубку и создавая вакуум с помощью насосика. Если регулятор не удерживает вакуум, это указывает на его неисправность. Важно помнить, что регулярная проверка и замена изношенных компонентов помогут поддерживать оптимальную работу двигателя и его экономичность.

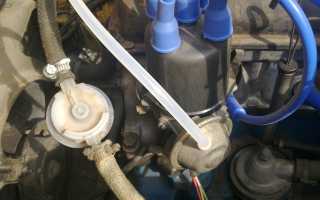

Где расположен ВРОЗ и чем опасен выход его из строя

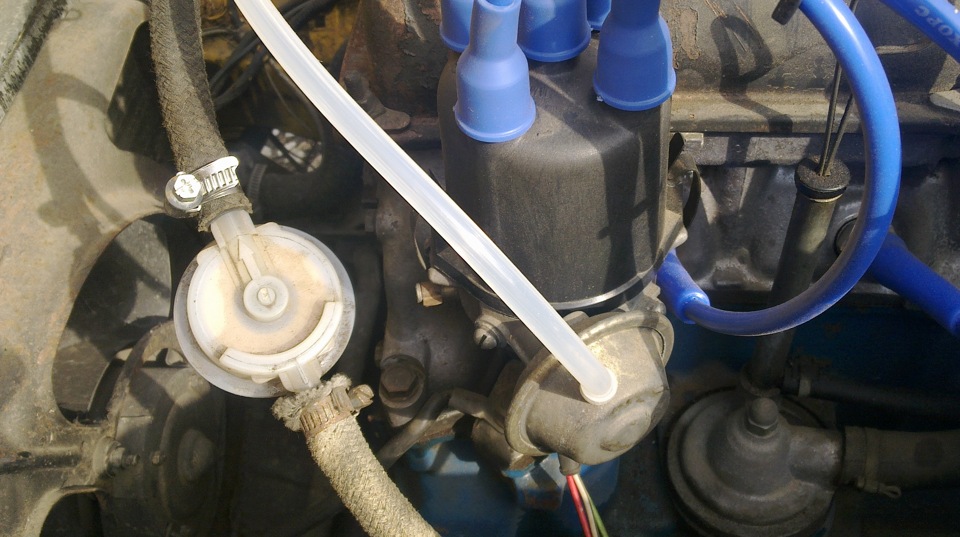

ВРОЗ бывает установлен на распределителе. Последний состоит из корпуса с крышкой, сделанной из ткани. Два элемента разделены специальной диафрагмой. ВРОЗ включает в свой состав пружины и другие составляющие.
Неисправность регулятора способна с лёгкостью стать результатом проблемной работы двигателя. Регулировки зажигания происходить не будет.
Достаточно посмотреть, как вращается кривошипный вал после изоляции шланга с ВРОЗ, чтобы понять всю важность работы регулятора.
Читайте также:
Причиной выхода из строя ВРОЗ может стать заедание подшипников или ослабление крепежей. Герметичность ВРОЗ – очень важная штука, и она легко может повредиться, если трубка будет где-то пропускать воздух. Также на потерю герметичности повлияет низкая плотность затяжки штуцера, критические повреждения диафрагмы и многое другое.
Хорошо видно, что происходит с двигателем во время повреждения ВРОЗ или потери им герметичности, в таблице ниже.
| Причины неисправности | Способы устранения |
|---|---|
| Недостаточный зазор между контактами прерывателя | Достаточно будет отрегулировать зазор |
| Загрязнение бегунка и крышки трамблёра, появление в них трещин, приводящих к большей утечке тока высокого напряжения, подгоранию гнёзд в крышке | Протереть бегунок и крышку. При наличии трещин или подгорания гнёзд надо заменить неисправный бегунок или крышку |
| Подгорание контактов прерывателя | Зачистить контакты |
| Большой износ втулок валика, неравномерный износ кулачка распределителя, сильный износ оси подвижного контакта | Разобрать распределитель, заменить изношенные детали, собрать и отрегулировать трамблёр |
| Двигатель не развивает полной мощи | |
| Ослабление пружины рычажка прерывателя | Проверить усилие прижатия контактов прерывателя и, если оно ниже необходимого, заменить пружину |
| Неправильно установлено зажигание | Проверить правильность установки зажигания |
| Неисправен центробежный регулятор опережения зажигания | Разобрать трамблёр и устранить неисправность |
| Неисправен вакуумный регулятор опережения зажигания | Проверить состояние трубки вакуумного регулятора и в случае повреждения заменить трубку. При отсутствии повреждений проверить вакуумный регулятор на стенде и при необходимости заменить |
| Симптом неисправности | Способ проверки | Возможная причина неисправности |
|---|---|---|
| Нестабильная работа двигателя на холостом ходу | Проверка вакуума на входе в ВРОЗ (манометром) | Засорение вакуумной магистрали, повреждение диафрагмы, заклинивание механизма |
| Снижение мощности двигателя | Проверка угла опережения зажигания (стробоскопом) при разных режимах работы двигателя | Неправильная работа ВРОЗ, износ или повреждение механизма |
| Детонация в двигателе | Проверка вакуума на входе и выходе ВРОЗ при разных оборотах двигателя | Негерметичность диафрагмы, неправильная регулировка ВРОЗ |
| Плохой запуск двигателя | Проверка электрической цепи ВРОЗ (тестером) | Обрыв или короткое замыкание в цепи, неисправность электромагнитного клапана (если есть) |
| Повышенный расход топлива | Комплексная проверка всех пунктов выше | Любая из перечисленных причин, а также неисправность других систем двигателя |
Интересные факты
Вот несколько интересных фактов о проверке вакуумного регулятора опережения зажигания (ВРОЗ):
-
Принцип работы: Вакуумный регулятор опережения зажигания использует разницу давления в впускном коллекторе для регулировки угла опережения зажигания. При увеличении нагрузки на двигатель (например, при ускорении) вакуум уменьшается, что приводит к изменению угла зажигания для оптимизации работы двигателя и повышения его эффективности.
-
Методы проверки: Один из простых способов проверки ВРОЗ — это использование манометра для измерения вакуума. Если регулятор работает правильно, при увеличении оборотов двигателя и уменьшении вакуума угол опережения зажигания должен изменяться в соответствии с заданными параметрами. Также можно проверить его на герметичность, подсоединив к нему шприц с воздухом и наблюдая за реакцией.
-
Влияние на производительность: Неправильная работа ВРОЗ может привести к снижению мощности двигателя, увеличению расхода топлива и повышению выбросов вредных веществ. Поэтому регулярная проверка и обслуживание этого компонента являются важными для поддержания оптимальной работы автомобиля.
Как проверить ВРОЗ
Для проверки ВРОЗ сначала заглушите двигатель, чтобы избежать критических ситуаций.
Затем разберите трамблёр:
- Снимите крышку трамблёра и бегунок;
- Извлеките пластиковую защиту за бегунком;
- Демонтируйте трубку для разрежения.
Создайте искусственное разрежение:
- Вдохните воздух ртом;
- Наблюдайте за движением диафрагмы.
При исправной работе ВРОЗ диафрагма втягивается внутрь корпуса, что перемещает пластину ДХ (датчик Холла). Если диафрагма неподвижна, ВРОЗ требует замены.
Процесс замены:
- Снимите шайбу-стопор;
- Отсоедините диафрагменную тягу от пластины;
- Открутите винты-фиксаторы корпуса ВРОЗ;
- Уберите регулятор с трамблёра;
- Установите новый ВРОЗ.
Проверка насосом
Очевидно, что одной проверкой на разрежение досконально проверить работу ВРОЗ не получится. Вернее, следует ещё проверить герметичность. Сделать это возможно только после снятия механизма с авто.

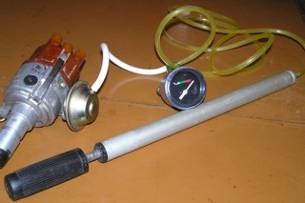

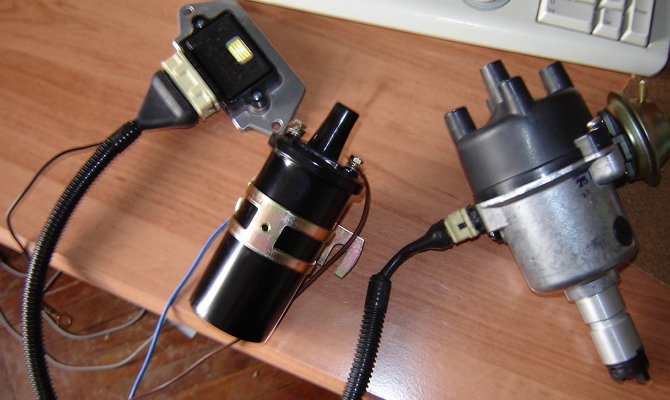

Итак, ВРОЗ снят, теперь его нужно проверить. Главный инструмент в этом случае – насос. ВРОЗ опускается в воду, налитую в какую-нибудь ёмкость. Далее насос подсоединяется с регулятором. Внутрь камеры механизма закачивается воздух. Если на воде заметны пузырьки, значит, имеется повреждение, как раз в том месте, где и выходит воздух.
Часто случается такое – воздух выходит непосредственно на штуцере. В этом случае заменять ВРОЗ не нужно. Достаточно будет затянуть штуцер. То же самое можно сказать, если воздух выходит в месте завальцовки. Тут желательно уплотнить стык, используя молоток. Кроме того, можно обмазать повреждённые зоны «эпоксидкой», прежде тщательно просушив и зачистив регулятор.
При повреждении диафрагмы уже без полноценной замены ВРОЗ не обойтись.
Проверка на стенде

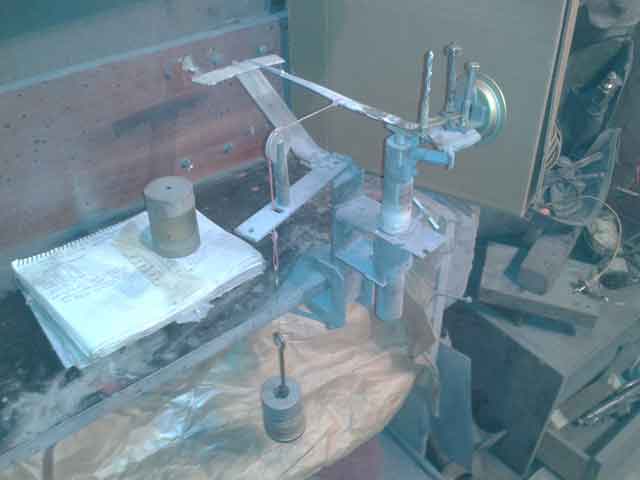

Существует более эффективный способ проверки вакуумного опережения зажигания (ВРОЗ), который использует устройства с несколькими измерительными приборами, такими как синхроноскоп и тахометр.
Процесс тестирования включает:
- Установку трамблёра с регулятором на стенд;
- Соединение штуцера ВРОЗ с насосом и измерителем вакуума;
- Установку стандартного режима частоты вращения вала трамблёра;
- Совмещение нуля величинограммы прибора с одной из отмеченных линий;
- Создание разрежения, соответствующего модели трамблёра;
- Проверку угла отклонения метки в градусах.
Значение, зафиксированное измерителем вакуума, должно соответствовать параметрам для проверяемого трамблёра.
-
Читайте также:
| Тип распределителя | Марка автомобиля | Центробежный регулятор | Частота вращения, мин-1 | Угол опережения, град | Вакуумный регулятор | Угол опережения, град |
|---|---|---|---|---|---|---|
| Р114Б | ЗАЗ-968А, ЗАЗ-968М | 600 | 0…3 | 120 | 0…2 | |
| 900 | 4,5…7,8 | 180 | 2…4 | |||
| 1300 | 8…11 | 250 и более | 4…6 | |||
| 1800 | 11,5…14,5 | Более 250 | ||||
| 2000 и выше | 13…16 | |||||
| Р147 | «Москвич-2140», «Москвич-412» ИЖ | 500 | 1…3 | 80 | 0…3 | |
| 800 | 4,5…6 | 130 | 4,75…7,75 | |||
| 1800 | 9…11 | 170 | 8,5…11,5 | |||
| 2800 и выше | 13,5…15,5 | 200 и более | 8,5…11,5 | |||
| Р107 | «Москвич-2138» | 500 | 5,5…8,5 | 80 | 0…2 | |
| 900 | 9…12 | 120 | 3…5,5 | |||
| 1300 | 12,5…15,5 | 150 | 5,5…8 | |||
| 1700 и выше | 16…19 | 180 и более | 7…10 | |||
| Р125 | ВАЗ-21013 | 500 | 0…1,5 | — | — | |
| 750 | 1…4 | — | — | |||
| 1000 | 3,5…6,5 | — | — | |||
| 1500 | 8,5…11,5 | — | — | |||
| 1900 | 12,5…15,5 | — | — | |||
| 2050 и выше | 14…18 | — | — | |||
| Р125Б | ВАЗ-2103, ВАЗ-2106, ВАЗ-2121 | 500 | 0…1,5 | — | — | |
| 1000 | 3,25…6 | — | — | |||
| 1500 | 7,5…10,5 | — | — | |||
| 2000 | 12…15 | — | — | |||
| 2250 и выше | 14,5-16,5 | — | — | |||
| Р119Б | ГАЗ-24 | 300 | 0…1 | 110 | 0…2 | |
| 500 | 0,5…4 | 140 | 2…5 | |||
| 1200 | 10…13 | 180 | 5,5…7,5 | |||
| 1950 | 16…18 | 200 | 6,5…9,5 |
При обнаружении несоответствий необходимо отрегулировать ВРОЗ, изменив натяжение пружины или подобрав прокладки различной толщины под штуцер. Также рекомендуется смещать ВРОЗ относительно трамблёра.
Внимание. Если УОЗ возникает при низком уровне вакуума, увеличьте жесткость пружины, установив прокладку большей толщины между пружиной и штуцером или несколько тонких шайб.
Проверка на наличие утечек вакуума
Проверка вакуумного регулятора опережения зажигания (ВРОЗ) на наличие утечек вакуума является важным этапом диагностики системы зажигания автомобиля. Утечки могут привести к неправильной работе двигателя, снижению его мощности и увеличению расхода топлива. Для выполнения этой проверки вам понадобятся некоторые инструменты и материалы, такие как вакуумный манометр, шланги и, возможно, мыльный раствор для выявления утечек.
Первым шагом в проверке ВРОЗ на наличие утечек является визуальный осмотр всех соединений и шлангов, связанных с вакуумной системой. Обратите внимание на трещины, износ или повреждения шлангов, которые могут привести к утечкам. Если вы заметили какие-либо дефекты, замените поврежденные элементы.
Далее, подключите вакуумный манометр к вакуумному выходу регулятора. Запустите двигатель и дайте ему поработать на холостом ходу. В нормальных условиях манометр должен показывать стабильное значение вакуума, обычно в диапазоне от 15 до 20 дюймов ртутного столба (или 0,5-0,7 атм). Если показания манометра значительно ниже, это может указывать на наличие утечек.
Чтобы более точно определить место утечки, можно использовать мыльный раствор. Нанесите раствор на все соединения и шланги, связанные с ВРОЗ. Если вы заметите образование пузырьков, это будет свидетельствовать о наличии утечки. В этом случае необходимо заменить или отремонтировать поврежденные участки.
Также стоит проверить сам вакуумный регулятор. Для этого отключите его от системы и вручную создайте вакуум с помощью вакуумного насоса. Убедитесь, что регулятор удерживает вакуум без утечек. Если вакуум быстро уходит, это указывает на неисправность самого регулятора, и его следует заменить.
После завершения проверки не забудьте собрать все элементы обратно и провести тест-драйв автомобиля, чтобы убедиться, что система работает корректно. Правильная работа вакуумного регулятора опережения зажигания критически важна для оптимизации работы двигателя и повышения его эффективности.
