В статье рассмотрим, как проверить вакуум трамблера зажигания — важную процедуру для оптимальной работы двигателя. Вакуумный трамблер регулирует угол опережения зажигания, и его неисправность может снизить динамику автомобиля и увеличить расход топлива. Правильная диагностика и настройка этого элемента помогут избежать серьезных проблем и обеспечат стабильную работу двигателя после замены распределителя зажигания.
Что такое ВРОЗ
Основная задача вакуумного регулятора опережения зажигания (ВРОЗ) — корректировка момента зажигания при изменении угла открытия дроссельной заслонки. Он поддерживает работу двигателя при изменении нагрузок.
При низких нагрузках уровень заполнения цилиндров воздушно-топливной смесью снижается, что негативно сказывается на давлении, ухудшая качество смеси и замедляя сгорание. Увеличение угла опережения зажигания может помочь: искра должна возникать раньше, так как при возрастании нагрузки уменьшается количество остаточных газов.
ВРОЗ регулирует момент зажигания, закрывая дроссельную заслонку в нужный момент при увеличении нагрузки. Это происходит благодаря изменению давления, воздействующего на пружину и ротор датчика, что увеличивает угол зажигания.
При увеличении нагрузки дроссельная заслонка открывается, снижая разряжение. В результате диафрагма смещается, и угол зажигания уменьшается.

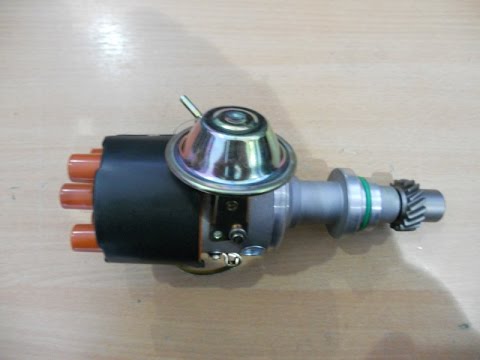

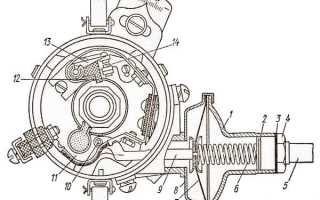

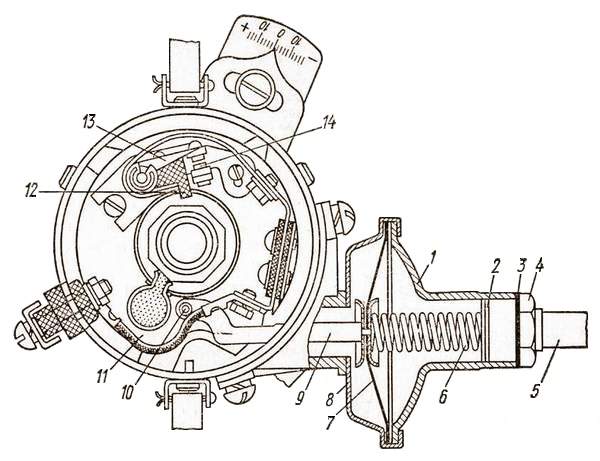

ВРОЗ устанавливается на трамблер и состоит из стандартного корпуса с тканевой крышкой, между которыми располагается диафрагма и две пружины. Пружина тяги отвечает за вакуумное опережение.
Неисправность ВРОЗ может вызвать серьезные проблемы, делая регулировку зажигания невозможной и негативно влияя на работу двигателя внутреннего сгорания.
Наблюдая за изменением амплитуды вращения коленчатого вала после отключения вакуумного шланга, можно оценить функционирование ВРОЗ.
Проверка вакуума в трамблере зажигания является важным этапом диагностики системы зажигания автомобиля. Эксперты рекомендуют использовать манометр для измерения уровня вакуума. Сначала необходимо отключить трамблер от системы зажигания и установить манометр в вакуумный порт. При запуске двигателя следует обратить внимание на показания манометра: нормальный уровень вакуума должен находиться в пределах 15-20 дюймов ртутного столба. Если показания ниже, это может свидетельствовать о проблемах с герметичностью или износом деталей. Также важно проверить, нет ли утечек вакуума в шлангах, так как это может негативно сказаться на работе двигателя. Регулярная проверка вакуума поможет предотвратить серьезные неисправности и обеспечить стабильную работу системы зажигания.
Причины неисправности
Основной причиной неисправности ВРОЗ становится стопорение подшипников или смягчение винтов-фиксаторов. Герметичность исчезает, по обыкновению, после дефекта трубки, идущей к ВРОЗ от коллектора-насоса.
Читайте также:
Также причиной ухудшения герметичности может стать невысокая плотность закрепления патрубка, неблагоприятная разладка диафрагмы и т.д. Если повреждается она, то воздушная смесь проникает внутрь трамблера, тем самым, приводя к снижению разряжения в полости камеры ВРОЗ. В итоге деталь полностью утрачивает способность изменять угол ОЗ в требуемых пределах, возникают проблемы, когда разнится нагрузка на мотор.
| Метод проверки | Описание метода | Результат, указывающий на неисправность |
|---|---|---|
| Визуальный осмотр | Проверка на наличие трещин, повреждений, отложений грязи или масла на вакуумной диафрагме и шлангах. | Трещины, разрывы, деформация диафрагмы, засорение или повреждение шлангов. |
| Проверка герметичности | Подключение манометра к вакуумному штуцеру трамблера и создание вакуума с помощью ручного насоса. | Медленное падение давления (вакуума) в течение определенного времени, быстрое падение давления при создании вакуума. |
| Проверка на утечки | Нанесение мыльного раствора на соединения вакуумных шлангов и диафрагму. | Образование пузырьков, указывающих на утечку воздуха. |
| Проверка работы вакуумного регулятора опережения зажигания | Измерение угла опережения зажигания при различных уровнях вакуума (например, при подключении и отключении вакуумного шланга). | Отсутствие изменения угла опережения зажигания при изменении вакуума, неправильное изменение угла опережения. |
Интересные факты
Вот несколько интересных фактов о проверке вакуума в трамблере зажигания:
-
Принцип работы вакуумного трамблера: Вакуумный трамблер зажигания использует разницу давления (вакуум) в впускном коллекторе для регулировки угла опережения зажигания. Это позволяет оптимизировать работу двигателя в зависимости от его нагрузки и оборотов, что улучшает эффективность сгорания и снижает выбросы.
-
Метод проверки: Для проверки вакуума в трамблере обычно используют манометр или вакуумметр. Если вакуум в трамблере отсутствует или недостаточен, это может указывать на проблемы с самим трамблером, утечки в системе впуска или неисправности в вакуумных шлангах.
-
Влияние на производительность: Неправильная работа вакуумного трамблера может привести к ухудшению динамики автомобиля, увеличению расхода топлива и повышению выбросов. Поэтому регулярная проверка и обслуживание этого компонента являются важными для поддержания оптимальной работы двигателя.
Проверка

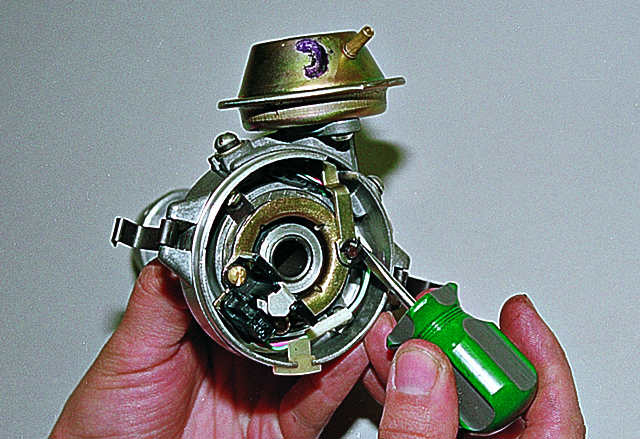

Диагностика регулятора выполняется только после остановки двигателя внутреннего сгорания для предотвращения опасных ситуаций. Следуйте этим шагам:
• Удалите крышку распределителя.
• Извлеките бегунок.
• Снимите защитный экран за бегунком.
• Демонтируйте канал для подачи разряжения к вакуумному регулятору.
Важно. Крепления трубки находятся на карбюраторном штуцере.
• Создайте разрежение в трубке, втянув воздух ртом.
Примечание. При создании разрежения следите за движением диафрагмальной тяги. Диафрагма должна втягиваться внутрь, что перемещает пластинку регулятора Холла. Если этого не происходит, вакуумный регулятор не работает и требует замены.
Процесс замены:
• Удалите стопорную шайбу.
• Отсоедините тягу диафрагмы от пластины-стопора.
• Открутите два винта, фиксирующих корпус вакуумного устройства к трамблеру.
• Снимите вакуумный регулятор и установите новый.
Проверка герметичности:
• Удалите деталь.
• Проверьте с помощью насоса, погрузив деталь в емкость с жидкостью.
• Нагнетите воздух в камеру вакуумного регулятора.
Следите за появлением пузырьков: место их выхода указывает на проблему.
• Если воздух выходит через патрубок, подтяните винты для устранения неисправности.
• Если утечка в месте завальцовки, утрамбуйте соединение.
Обработайте проблемные участки эпоксидной смолой после просушки и очистки вакуумного регулятора.

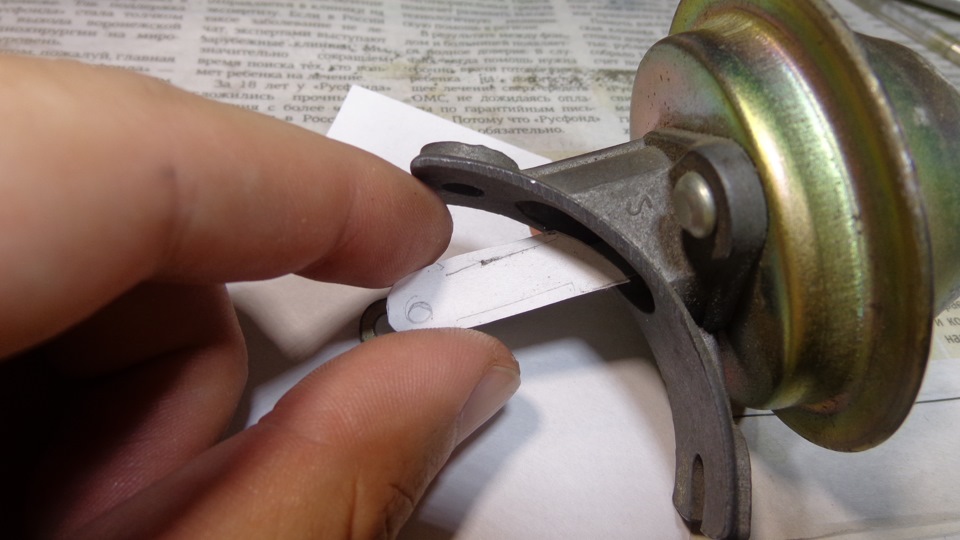

Если диафрагма повреждена, потребуется замена. Работа вакуумного регулятора может нарушаться из-за износа компонентов, коррозии подшипников и других факторов.
Вакуумная тяга поворачивает контактную группу, подводя лапку контакта к вращающимся кулачкам вала, что приводит к размыканию контактов немного раньше — это называется опережением зажигания.
Момент зажигания определяется положением коленвала относительно верхней мертвой точки. Необходимо определить угол до верхней мертвой точки — это и есть угол опережения.
Увеличение угла сдвигает момент зажигания от ВМТ, уменьшение — ближе к ВМТ. Раннее зажигание — при увеличении угла, позднее — при уменьшении.
-
Читайте также:
Модернизация ВРОЗ
Модернизация ВРОЗ особенно нужна после замены трамблера, когда пропадает былая динамика автомашины. Первый и самый верный выход из данной ситуации – попытка разобраться с регулятором. Второй этап работы уже непосредственно связан с трамблером и его проверкой, наладкой, ревизией одним словом.
Модернизация трамблера в первую очередь подразумевает усиление жесткости пружины, стоящей в ВРОЗ. Примечательно и то, что выверенных однотипных действий по усилению нет и быть не может. Каждый в процессе проведения работ сталкивается с определенными сложностями.
Как правило, первая причина затруднения функционирования ВРОЗ связана бывает с пружинами. Попадаются они толстые или тонкие, разница в диаметре связана бывает, как правило, с годами выпуска самого распределителя.
К примеру, ВРОЗ на распределители «девяток» всегда можно найти в продаже, но и среди них имеется разница. Каждая из моделей отличается по параметру жесткости, что усложняет ситуацию, но вынуждает пользователя подбирать нужную жесткость самостоятельно.
Самый легкий способ подобрать нужный вариант – изменить родную пружину, сделав ее более жестче. Другими словами, надо будет растянуть пружину. И опять же, здесь могут возникнуть свои проблемы. Многие из современных пружинок не годятся для растягивания, так как имеют чересчур слабую жесткость.
Можно поступить методом проб и ошибок. Говоря иначе, надо будет вставлять добавочную пружину или попытаться поставить неродную. И в обоих случаях все это потребует лишних сил и времени.
Более сомнительным способом выглядит вариант сборки ВРОЗ с новой пружиной, с последующей проверкой его на автомобильном моторе (используется стробоскоп и стенд). Стенд, подходящий груз – все это и в данном случае подбирается по индивидуальной программе.
Следует правильно подбирать груз. Например, хороший груз сразу продавливает ВРОЗ от «девятки». Поэтому нужно проводить эксперименты до тех пор, пока критерии жесткости не упрутся в определенные пределы.
Интересный случай с модернизацией ВРОЗ описан ниже. На автомобиль Москвич 41, оснащенный 1,5-литровым ДВС, был установлен трамблер с предельно жестким ВРОЗ. Машина после этого трогалась с места с проворотом колес. Решено было снизить жесткость – машина начинает тупить, дергаться в начале разгона. Что делать? Определить запас погрешности предельной жесткости пружины самостоятельно, так как на заводе это не сделано. И в результате можно будет подобрать усредненный вариант.
Теперь вы знаете, как проверяется вакуумник на трамблере. Также полезной окажется информация про угол опережения. Остается только грамотно суметь воспользоваться информацией на практике.
Советы по обслуживанию трамблера зажигания
Обслуживание трамблера зажигания является важной частью ухода за автомобилем, так как он отвечает за распределение искры по цилиндрам двигателя. Правильная работа трамблера обеспечивает стабильную работу двигателя и его эффективное сгорание топлива. В этом разделе мы рассмотрим несколько советов по обслуживанию трамблера зажигания, включая проверку вакуума, что поможет вам поддерживать его в хорошем состоянии.
Первое, что нужно сделать перед проверкой вакуума, это убедиться, что трамблер установлен правильно и все соединения надежны. Проверьте, нет ли трещин или повреждений на корпусе трамблера, а также убедитесь, что все провода и разъемы находятся в исправном состоянии. Если вы заметили какие-либо повреждения, замените детали перед проведением дальнейших проверок.
Для проверки вакуума в трамблере вам понадобятся следующие инструменты: вакуумный манометр, шланги и, возможно, отвертка. Начните с отключения вакуумного шланга от трамблера. Убедитесь, что двигатель выключен и остыл, чтобы избежать ожогов. Затем подключите вакуумный манометр к вакуумному шлангу, который вы только что отсоединили.
Запустите двигатель и дайте ему поработать на холостом ходу. Вакумный манометр должен показать значение, соответствующее норме для вашего автомобиля. Обычно это значение составляет от 15 до 25 дюймов ртутного столба (inHg), но точные параметры можно найти в руководстве по эксплуатации вашего автомобиля. Если показания манометра ниже нормы, это может указывать на проблемы с трамблером или утечки вакуума в системе.
-
Читайте также:
Если вакуумный манометр показывает нормальные значения, проверьте сам трамблер. Для этого отключите его от системы зажигания и проверьте, как он реагирует на изменения вакуума. При изменении вакуума в системе трамблер должен перемещаться, что указывает на его исправность. Если трамблер не реагирует на изменения вакуума, это может свидетельствовать о его неисправности, и его следует заменить.
Также стоит обратить внимание на состояние вакуумного шланга. Он не должен иметь трещин, изломов или других повреждений, которые могут привести к утечкам. Если шланг поврежден, замените его на новый, чтобы обеспечить правильную работу трамблера.
Регулярная проверка и обслуживание трамблера зажигания помогут избежать серьезных проблем с двигателем в будущем. Не забывайте следить за состоянием всех компонентов системы зажигания и при необходимости проводить их замену. Это не только продлит срок службы вашего автомобиля, но и обеспечит его надежную работу.
Вопрос-ответ
Каковы основные признаки неисправности вакуумного трамблера?
Основные признаки неисправности вакуумного трамблера включают нестабильную работу двигателя, затрудненный запуск, повышенный расход топлива и неравномерный холостой ход. Если вы заметили эти симптомы, стоит проверить вакуумный трамблер на наличие утечек или повреждений.
Как правильно провести тест на вакуум в трамблере?
Для тестирования вакуума в трамблере необходимо использовать вакуумный манометр. Подключите манометр к вакуумному порту трамблера и запустите двигатель. Нормальные показания должны находиться в пределах 15-20 дюймов ртутного столба. Если показания ниже, это может указывать на проблемы с трамблером или утечки в системе.
Что делать, если вакуумный трамблер не работает должным образом?
Если вакуумный трамблер не функционирует правильно, рекомендуется сначала проверить его на наличие утечек и повреждений. Если визуально все в порядке, возможно, потребуется заменить трамблер или отрегулировать его. В некоторых случаях может понадобиться обратиться к специалисту для более детальной диагностики и ремонта.
Советы
СОВЕТ №1
Перед началом проверки вакуума в трамблере зажигания убедитесь, что двигатель полностью остыл. Это поможет избежать ожогов и обеспечит более точные результаты проверки.
СОВЕТ №2
Используйте манометр для измерения вакуума. Подключите его к вакуумному шлангу трамблера и запустите двигатель. Нормальные значения вакуума должны находиться в пределах 18-22 дюймов ртутного столба. Если показания ниже, это может указывать на проблемы с трамблером или системой зажигания.
СОВЕТ №3
Обратите внимание на стабильность показаний вакуумного манометра. Если показания колеблются, это может свидетельствовать о наличии утечек в системе или неисправностях в самом трамблере. Проверьте все соединения и шланги на наличие повреждений.
-
Читайте также:
СОВЕТ №4
После проверки вакуума не забудьте вернуть все детали на место и убедиться, что все соединения надежны. Регулярная проверка трамблера поможет поддерживать оптимальную работу двигателя и предотвратить серьезные поломки.
Обслуживание трамблера зажигания является важной частью ухода за автомобилем, так как он отвечает за распределение искры по цилиндрам двигателя. Правильная работа трамблера обеспечивает стабильную работу двигателя и его эффективное сгорание топлива. В этом разделе мы рассмотрим несколько советов по обслуживанию трамблера зажигания, включая проверку вакуума, что поможет вам поддерживать его в хорошем состоянии.
Первое, что нужно сделать перед проверкой вакуума, это убедиться, что трамблер установлен правильно и все соединения надежны. Проверьте, нет ли трещин или повреждений на корпусе трамблера, а также убедитесь, что все провода и разъемы находятся в исправном состоянии. Если вы заметили какие-либо повреждения, замените детали перед проведением дальнейших проверок.
Для проверки вакуума в трамблере вам понадобятся следующие инструменты: вакуумный манометр, шланги и, возможно, отвертка. Начните с отключения вакуумного шланга от трамблера. Убедитесь, что двигатель выключен и остыл, чтобы избежать ожогов. Затем подключите вакуумный манометр к вакуумному шлангу, который вы только что отсоединили.
Запустите двигатель и дайте ему поработать на холостом ходу. Вакумный манометр должен показать значение, соответствующее норме для вашего автомобиля. Обычно это значение составляет от 15 до 25 дюймов ртутного столба (inHg), но точные параметры можно найти в руководстве по эксплуатации вашего автомобиля. Если показания манометра ниже нормы, это может указывать на проблемы с трамблером или утечки вакуума в системе.
Если вакуумный манометр показывает нормальные значения, проверьте сам трамблер. Для этого отключите его от системы зажигания и проверьте, как он реагирует на изменения вакуума. При изменении вакуума в системе трамблер должен перемещаться, что указывает на его исправность. Если трамблер не реагирует на изменения вакуума, это может свидетельствовать о его неисправности, и его следует заменить.
Также стоит обратить внимание на состояние вакуумного шланга. Он не должен иметь трещин, изломов или других повреждений, которые могут привести к утечкам. Если шланг поврежден, замените его на новый, чтобы обеспечить правильную работу трамблера.
Регулярная проверка и обслуживание трамблера зажигания помогут избежать серьезных проблем с двигателем в будущем. Не забывайте следить за состоянием всех компонентов системы зажигания и при необходимости проводить их замену. Это не только продлит срок службы вашего автомобиля, но и обеспечит его надежную работу.
