В этой статье рассмотрим, как проверить исправность генератора автомобиля с помощью тестера. Генератор заряжает аккумулятор и обеспечивает электроэнергией все компоненты автомобиля, поэтому его неисправность может вызвать серьезные проблемы. Поделимся советами, признаками неисправности и пошаговой инструкцией по снятию показаний, что поможет вам самостоятельно диагностировать состояние генератора и избежать неприятностей на дороге.
О генераторе и проблемах
Генератор — один из самых сложных и чувствительных к ремонту компонентов автомобиля. Важно своевременно выявлять его неисправности, чтобы избежать серьезных поломок.
Основная задача генератора — рекуперация электрического напряжения, что позволяет аккумуляторной батарее (АКБ) не перегружать электросистему автомобиля и предотвращает её быструю разрядку.
Правильная эксплуатация аккумулятора зависит от его взаимодействия с генератором. При стабильной работе генератора АКБ может прослужить 5-6 лет, и владельцу потребуется лишь периодически подзаряжать батарею.
Генератор (ГУ) может выйти из строя по нескольким причинам. Несмотря на простую конструкцию, представляющую собой электродвигатель с повышенной генерацией напряжения, его наладка может быть сложной для неподготовленного человека.
Одной из распространенных неисправностей являются проблемы с подшипниками, которые обеспечивают плавное вращение ротора. Если подшипники выходят из строя, ротор может заклинить, что приведет к разрыву ремня или более серьезным последствиям.
Вторая по частоте проблема — сгорание обмотки на индукторе или статоре, что происходит из-за попадания влаги внутрь устройства, разъедающей материалы. Внутри генератора используется медная проводка, чувствительная к влаге.
Третья распространенная причина неисправностей — изношенные щетки, особенно у владельцев автомобилей, активно использующих машины для дальних поездок. Щетки изнашиваются из-за длительного контакта с дорожками.
Также часто выходит из строя реле, выполняющее защитную функцию от перезарядки. Если реле перестает работать, генератор начинает автоматически перезаряжать аккумулятор, что приводит к излишним затратам энергии и быстрому выходу генератора из строя.
Проверка исправности генератора автомобиля с помощью тестера — это важный процесс, который позволяет избежать серьезных проблем с электросистемой. Эксперты рекомендуют начать с проверки напряжения на выходе генератора. Для этого необходимо подключить тестер к клеммам аккумулятора и запустить двигатель. При исправном генераторе напряжение должно находиться в пределах 13,5-14,5 В. Если значение ниже, это может указывать на неисправность. Также стоит обратить внимание на состояние ремня генератора и его натяжение, так как слабый ремень может привести к недостаточной производительности. Важно помнить, что регулярная диагностика генератора поможет продлить срок службы автомобиля и избежать неожиданных поломок в пути.
Простые способы диагностики
Существует целый ряд разнообразных методов, которые помогают определить конкретные неисправности генерирующего устройства. Рассмотрим для начала самые простые.

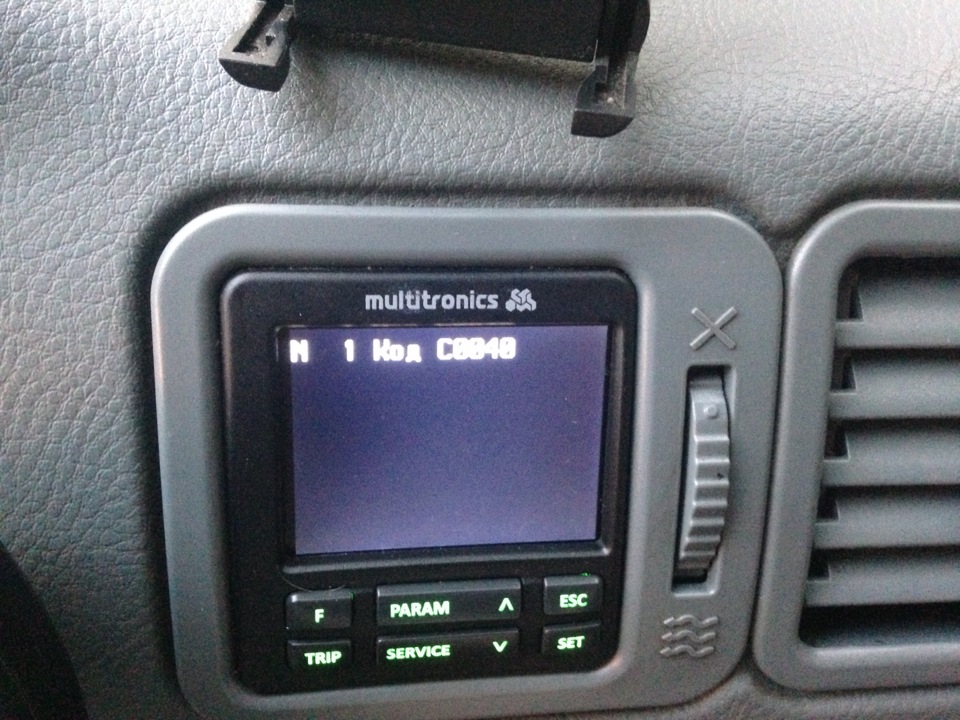

На иномарках, как правило, установлен бывает бортовой компьютер. Он следит за всей автомобильной системой, позволяет выявить слабые узлы и механизмы. Если такой БК в машине присутствует, то неполадки генератора можно увидеть в сообщениях, которые в течение нескольких секунд появляются на экране.
Код ошибки отправляется в автосервис или вбивается в специальную строку на сайтах определенных моделей авто, чтобы узнать конкретную причину неисправности. Все просто.
В некоторых случаях БК просто выдает сообщение: посетите диагностический центр. Естественно, тут следует не тянуть и ехать немедленно.
Если нет БК, то его заменит контрольная лампочка на приборной панели. Индикатор со значком АКБ светится только тогда, когда функцию обеспечения током выполняет одна лишь батарея. Как только мы заводим двигатель, лампочка тухнет, что свидетельствует о передаче функции обеспечения питания автоэлектросети генератору. Значок продолжает мигать, значит, с генератором не все в порядке.
Вот еще масса симптомов, указывающих на проблемы с генератором:
- Шумит ГУ при параллельном задействовании оптики, кондиционера и других электрических потребителей;
- Аккумулятор постоянно разряжается, хотя проверка его состояния дает положительный результат;
- При «прогазовке», когда включена передняя оптика, слышен сильный шум;
- Запах горелого в салоне часто свидетельствует о пробое генератора;
- После длительной поездки, преимущественно вечером, корпус генерирующего устройства становится очень горячим на ощупь;
- На ХХ агрегат издает посторонние шумы и гул;
- В процессе работы из генератора вылетают искры и заметны прочие световые эффекты.
Описанные выше способы проверки гена являются поверхностными. Они не дадут точных показаний, однако их вполне достаточно, чтобы посетить сервис обслуживания и узнать конкретную причину.
Видео о том, как проверить АКБ и генератор
Проверяемый параметр | Нормальные значения (примерные) | Возможные неисправности при отклонении от нормы |
---|---|---|
Напряжение на выходе генератора (при работающем двигателе) | 13.5 – 14.5 В | Низкое напряжение: неисправность диодного моста, регулятора напряжения, обрыв обмотки статора. Высокое напряжение: неисправность регулятора напряжения. |
Ток возбуждения (при работающем двигателе) | 1-5 А (зависит от модели генератора) | Низкий ток: обрыв обмотки возбуждения, неисправность регулятора напряжения. Высокий ток: замыкание в обмотке возбуждения. |
Напряжение на клеммах АКБ (при работающем двигателе) | 13.5 – 14.5 В | Аналогично напряжению на выходе генератора. |
Сопротивление обмоток статора (при выключенном двигателе) | Несколько Ом (зависит от модели генератора) | Высокое сопротивление: обрыв обмотки статора. Низкое сопротивление: замыкание витков обмотки статора. |
Сопротивление обмотки возбуждения (при выключенном двигателе) | Несколько Ом (зависит от модели генератора) | Высокое сопротивление: обрыв обмотки возбуждения. Низкое сопротивление: замыкание витков обмотки возбуждения. |
Интересные факты
Вот несколько интересных фактов о проверке исправности генератора автомобиля с помощью тестера:
-
Измерение напряжения: Один из основных способов проверки генератора — это измерение напряжения на выходе. При работающем двигателе напряжение должно находиться в пределах 13,8–14,4 В. Если напряжение ниже, это может указывать на проблемы с генератором или его регулятором.
-
Тестирование на нагрузку: Для более точной диагностики можно провести тест на нагрузку. Это включает в себя включение всех электрических приборов автомобиля (фары, кондиционер, обогреватели) и повторное измерение напряжения. Если оно падает ниже 13 В, это может свидетельствовать о недостаточной мощности генератора.
-
Проверка диодов: Генератор содержит диодный мост, который преобразует переменный ток в постоянный. С помощью тестера можно проверить исправность диодов, измеряя сопротивление в обоих направлениях. Если сопротивление в одном направлении значительно отличается от другого, это может указывать на неисправность диода.
Эти факты могут помочь в понимании процесса проверки генератора и выявлении возможных проблем.
Проверка измерителями

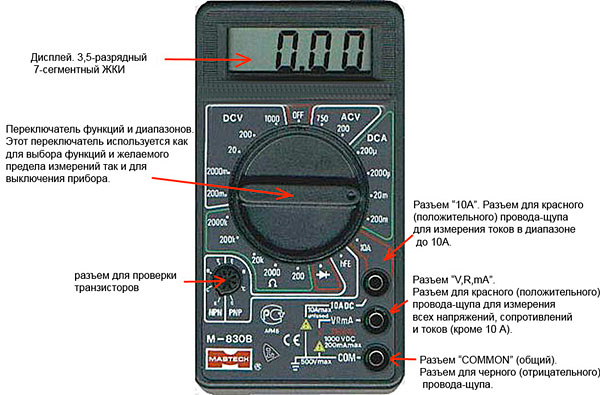

Для тестирования генератора или ГУ используют мультиметр или вольтметр.

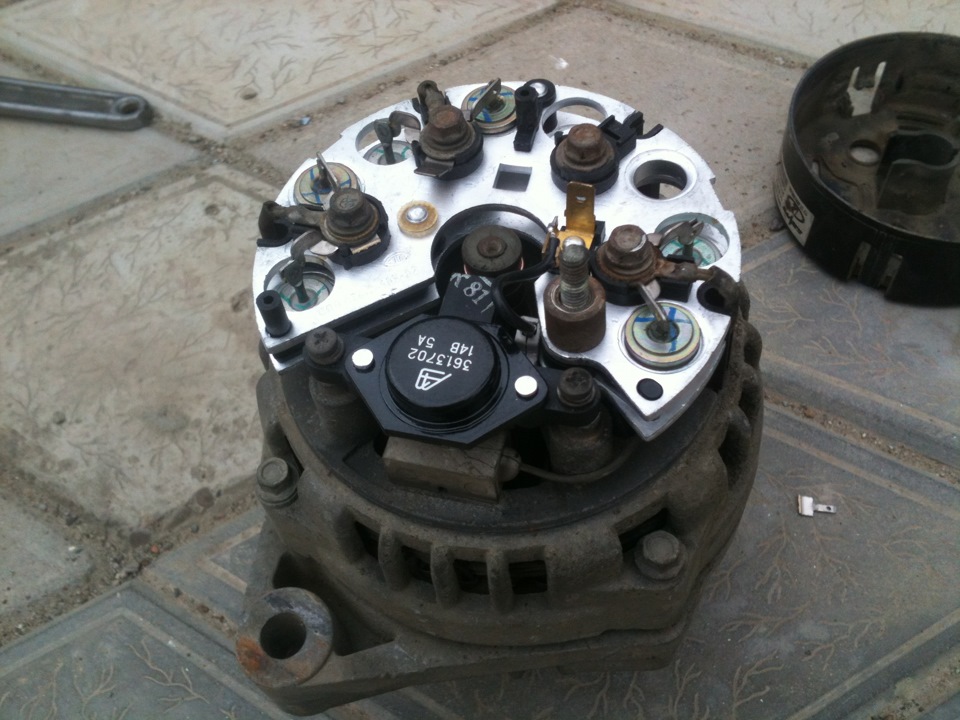

Таблетка
Для тестирования регулятора (таблетки), нужно будет вооружиться вольтметром, показывающим значения 0-15 В.
Вот как это делается:
- ДВС заранее прогревается на средних оборотах и с включенной оптикой (примерно 20 минут);
- Замеряется ток между клеммами массы ГУ и вывода «30».
Внимание. Нормальная величина тока должна равняться примерно 14 В (для «восьмерки»). Посмотреть рекомендуемые значения для каждого определенного автомобиля можно в технической документации.
Проверка регулируемого напряжения осуществляется так:
- Прибор подключается к выводам аккумулятора;
- Двигатель заводится и функционирует в нормальном режиме;
- Снимается показатель (он обязан быть таким же, как заводские данные).

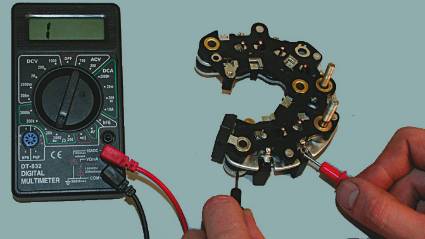

Диодный мост
Чтобы проверить выпрямитель или диодный мост, выполните следующие шаги:
- Установите вольтметр на измерение постоянного тока.
- Подключите щупы к корпусу и выводу «30».
- Снимите показания напряжения.
Важно. Показания должны составлять половину ватта. Если нет, вероятно, диоды неисправны.
Для проверки на пробой:
- Отключите аккумулятор.
- Отсоедините провод от генератора, подключенный к выводу «30».
- Подключите вольтметр между выводом «30» и отсоединенным проводом генератора.
Важно. Если напряжение превышает 0,5 мА, это указывает на пробой в мосту или изоляции выпрямителя.
Для проверки силы напряжения отдачи:
- Используйте зажим из комплекта измерительного прибора.
- Закрепите его на проводе к выводу «30».
- Запустите двигатель и дайте ему поработать на высоких оборотах.
- Снимите напряжение с каждого потребителя электросети автомобиля и запишите общую сумму показаний.
- Включите все потребители одновременно и снова измерьте напряжение.
Результаты должны быть схожи. Допустимые расхождения — не более 5А в меньшую сторону.
Во время тестирования диодного моста переключите мультиметр в режим звукового сигнала. Измерение напряжения выполняйте для каждого элемента отдельно. Звук должен быть слышен только в одном направлении. Если он появляется при обратных измерениях или прямом измерении, это указывает на неисправность диода.
Проверка ВО
Проверка возбуждения:
- Запускается мотор;
- Задаются высокие обороты;
- Измерительный щуп (зажим) цепляется за провод, который соединен с клеммой «67».
Показания тестомера должны соответствовать 3-7А. Таким образом, можно проверить только напряжение, достаточное для возбуждения.
Что касается тестирования ВО (обмотки):
- Снимаются щеткодержатель и таблетка;
- Зачищаются контакты;
- Визуально проверяется обмотка на обрывы и замыкание;
- Щупы измерительного прибора подключаются к контактам, снимается напряжение.
Внимание. Ток на выходах не должен быть выше или ниже значений 5-10 Ом.
Тестирование омметром проводится также следующим образом: один щуп на контакт, другой – на статор. В данном случае прибор должен показать бесконечность. Если нет – ВО замыкает на массу.

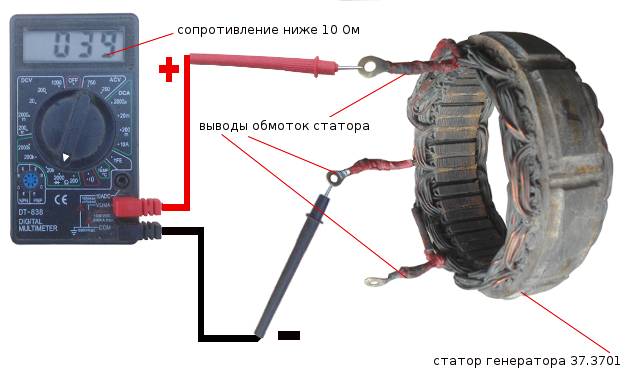

Статор
Проверка проводится так:
- Щупы подключаются к выводам обмотки и корпусу;
- Снимаются показания.
Если ток не достигает 50 килоом, это указывает на пробой в статоре. Пробой также можно определить визуально, заметив обожженные участки и другие повреждения.
Подробности проверки генератора смотрите в видео.
Важные рекомендации
Проверяя работающий генератор, надо быть аккуратным и внимательным. Рукава и прочие детали одежды не должны свободно свисать, так как могут легко попасть в шкив и нанести опасную травму.
Еще несколько важных рекомендаций для владельца авто, решившего научиться, как проверять генератор самостоятельно:
- Нельзя диагностировать агрегат, используя метод КЗ – другими словами, на искру;
- Запрещено соединять выход «30» с кузовом автомобиля;
- Проводить диагностику генератора следует с помощью измерительных приборов – вольтметра или амперметра;
- Если меняется проводка, обеспечивающая генератор током, то нужно подбирать кабеля штатного (аналогичного) сечения и размера;
- Перед тестированием генерирующего устройства, рекомендуется убедиться в работоспособности всех соединений, особенно уделяя внимание натяжению ремня.
Внимание. Правильно натянутый ремень прогибается не более чем на 10 мм, если на него оказывается усилие 10 кгс.
Видео о проверке генератора мультиметром
Проверить исправность ГУ можно разными способами. Главное – это делать периодически, чтобы предотвратить полный выход устройства из строя и не дать неисправности перейти на другие, более важные элементы автомобиля.
Общие советы по обслуживанию генератора
Обслуживание генератора автомобиля – это важный аспект, который может значительно продлить срок его службы и обеспечить надежную работу электрической системы вашего автомобиля. Вот несколько общих советов, которые помогут вам поддерживать генератор в исправном состоянии.
Регулярная проверка состояния ремня генератора. Ремень, который соединяет генератор с двигателем, должен быть в хорошем состоянии. Проверьте его на наличие трещин, износа или ослабления. Если ремень слишком свободный, это может привести к недостаточной производительности генератора. Рекомендуется проверять ремень каждые 10 000 километров или при каждой замене масла.
Очистка контактов и разъемов. Со временем на контактах генератора могут накапливаться грязь и коррозия, что может привести к плохому контакту и снижению эффективности работы. Регулярно очищайте контакты и разъемы с помощью специального очистителя для электрооборудования и мягкой щетки. Убедитесь, что все соединения надежно закреплены.
Проверка уровня зарядки аккумулятора. Генератор отвечает за зарядку аккумулятора, поэтому важно следить за его состоянием. Используйте тестер для проверки напряжения на клеммах аккумулятора. В норме напряжение должно быть в пределах 12.6-12.8 В при выключенном двигателе и 13.7-14.7 В при работающем. Если значения ниже нормы, это может указывать на проблемы с генератором.
Проверка на наличие шумов. Если вы слышите необычные звуки, такие как скрежет или гул, это может быть признаком износа подшипников генератора. В таком случае рекомендуется обратиться к специалисту для диагностики и ремонта.
Регулярная диагностика. Периодическая диагностика генератора с помощью тестера поможет выявить возможные проблемы на ранней стадии. Используйте мультиметр для проверки выходного напряжения и тока генератора. Если вы не уверены в своих навыках, лучше обратиться к профессионалам.
Следуя этим простым советам, вы сможете значительно увеличить срок службы генератора и избежать дорогостоящих ремонтов в будущем. Помните, что регулярное обслуживание – это залог надежной работы вашего автомобиля.
Вопрос-ответ
Какой тестер лучше использовать для проверки генератора автомобиля?
Для проверки генератора автомобиля рекомендуется использовать мультиметр, так как он позволяет измерять как напряжение, так и ток. Также можно использовать специализированные тестеры для автомобильных генераторов, которые могут предоставить более детальную информацию о состоянии устройства.
Каковы основные признаки неисправного генератора?
Основные признаки неисправного генератора включают тусклые фары, которые становятся ярче при увеличении оборотов двигателя, постоянное мигание индикатора зарядки на приборной панели, а также проблемы с запуском двигателя из-за недостатка заряда аккумулятора.
Как правильно подключить тестер для проверки генератора?
Для проверки генератора с помощью тестера, сначала необходимо установить мультиметр в режим измерения постоянного напряжения. Затем подключите красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме. После этого запустите двигатель и проверьте напряжение на тестере; оно должно находиться в пределах 13.5-14.5 В при работающем двигателе.
Советы
СОВЕТ №1
Перед началом проверки генератора убедитесь, что аккумулятор полностью заряжен. Низкий уровень заряда может привести к неправильным показаниям тестера и затруднить диагностику неисправностей.
СОВЕТ №2
При использовании тестера следуйте инструкциям производителя. Разные модели тестеров могут иметь свои особенности, поэтому важно ознакомиться с руководством перед началом работы.
СОВЕТ №3
Обратите внимание на состояние проводов и соединений генератора. Коррозия или повреждения могут влиять на результаты тестирования, поэтому перед проверкой убедитесь, что все контакты чистые и надежные.
СОВЕТ №4
После завершения проверки генератора не забудьте провести тест на нагрузку. Это поможет определить, как генератор справляется с реальными условиями эксплуатации и выявить возможные проблемы, которые могут не проявляться при простом тестировании.
Обслуживание генератора автомобиля – это важный аспект, который может значительно продлить срок его службы и обеспечить надежную работу электрической системы вашего автомобиля. Вот несколько общих советов, которые помогут вам поддерживать генератор в исправном состоянии.
Регулярная проверка состояния ремня генератора. Ремень, который соединяет генератор с двигателем, должен быть в хорошем состоянии. Проверьте его на наличие трещин, износа или ослабления. Если ремень слишком свободный, это может привести к недостаточной производительности генератора. Рекомендуется проверять ремень каждые 10 000 километров или при каждой замене масла.
Очистка контактов и разъемов. Со временем на контактах генератора могут накапливаться грязь и коррозия, что может привести к плохому контакту и снижению эффективности работы. Регулярно очищайте контакты и разъемы с помощью специального очистителя для электрооборудования и мягкой щетки. Убедитесь, что все соединения надежно закреплены.
Проверка уровня зарядки аккумулятора. Генератор отвечает за зарядку аккумулятора, поэтому важно следить за его состоянием. Используйте тестер для проверки напряжения на клеммах аккумулятора. В норме напряжение должно быть в пределах 12.6-12.8 В при выключенном двигателе и 13.7-14.7 В при работающем. Если значения ниже нормы, это может указывать на проблемы с генератором.
Проверка на наличие шумов. Если вы слышите необычные звуки, такие как скрежет или гул, это может быть признаком износа подшипников генератора. В таком случае рекомендуется обратиться к специалисту для диагностики и ремонта.
Регулярная диагностика. Периодическая диагностика генератора с помощью тестера поможет выявить возможные проблемы на ранней стадии. Используйте мультиметр для проверки выходного напряжения и тока генератора. Если вы не уверены в своих навыках, лучше обратиться к профессионалам.
Следуя этим простым советам, вы сможете значительно увеличить срок службы генератора и избежать дорогостоящих ремонтов в будущем. Помните, что регулярное обслуживание – это залог надежной работы вашего автомобиля.
