Правильная установка момента зажигания — ключевой аспект эффективной работы двигателя. Неправильная настройка снижает мощность, увеличивает расход топлива и может повредить двигатель. В этой статье мы рассмотрим, как установить момент зажигания, а также важность проверки и регулировки устройства зажигания (УЗСК) для оптимальной производительности. Следуя нашим рекомендациям, вы улучшите работу автомобиля и продлите его срок службы.
Что собой представляет МЗ
Для начала разберёмся, что такое момент зажигания (МЗ) и как он работает.
Момент зажигания — это момент, когда между электродами свечи зажигания возникает искра. Он определяется положением кривошипного вала, а именно углом поворота шатунной шейки относительно верхней мёртвой точки (ВМТ) поршня. Это момент воспламенения топливно-воздушной смеси (ТВС).
Ключевую роль в настройке момента зажигания играет двигатель и режим его работы. Внутри двигателя внутреннего сгорания должно происходить максимальное изменение давления.
Важно. Для точного определения момента поджога ТВС необходимо учитывать задержку сгорания смеси.
Таким образом, для надёжной работы автомобиля момент зажигания должен быть установлен правильно и своевременно.
Правильная установка момента зажигания УЗСК является ключевым аспектом для обеспечения эффективной работы двигателя. Эксперты подчеркивают, что точность в этом процессе напрямую влияет на мощность и экономичность автомобиля. Для достижения оптимальных результатов необходимо использовать специализированные инструменты, такие как стробоскоп, который позволяет визуально контролировать момент зажигания в реальном времени.
Кроме того, важно учитывать характеристики конкретного двигателя и рекомендации производителя. Неправильная установка может привести к детонации, снижению мощности и увеличению расхода топлива. Специалисты советуют проводить настройку в условиях стабильной температуры и давления, чтобы избежать влияния внешних факторов. Регулярная проверка и корректировка момента зажигания помогут поддерживать двигатель в хорошем состоянии и продлить его срок службы.
Признаки неправильного МЗ
Признаками неправильно выставленного зажигания являются такие моменты:
- Трудности с заводом двигателя;
- Потеря автомобилем части своей мощности;
- Потеря ускорения при нажатии на педаль акселератора;
- Перегрев различных систем в автомобиле;
- Выстрелы глушителя;
- Детонация, грозящая вылиться в капитальный ремонт ДВС.
| Параметр | Значение (пример) | Примечание |
|---|---|---|
| Угол опережения зажигания (УОЗ) при ХХ | 5-7 градусов УОЗ | Зависит от модели двигателя и типа топлива. Проверять по технической документации. |
| Метод установки УОЗ | Стробоскоп | Более точный метод. Требует наличия стробоскопа и метки на шкиве коленвала. |
| Метод установки УОЗ (альтернативный) | По меткам на распределительном валу и шкиве коленвала | Менее точный метод, подходит для предварительной настройки. |
| Допустимый диапазон отклонения УОЗ | ±2 градуса | Превышение допустимого диапазона может привести к снижению мощности, увеличению расхода топлива и повреждению двигателя. |
| Положение рычага управления УОЗ | “Вкл” | Убедитесь, что система УЗСК включена. |
| Проверка работы системы УЗСК после установки УОЗ | Проверка стабильности работы двигателя на разных режимах | Необходимо проверить работу двигателя на холостом ходу, средних и высоких оборотах. |
Интересные факты
Установка момента зажигания у систем зажигания с управлением (УЗСК) — это важный процесс, который влияет на эффективность работы двигателя. Вот несколько интересных фактов по этой теме:
-
Оптимизация работы двигателя: Правильная установка момента зажигания позволяет добиться оптимального сгорания топливовоздушной смеси, что приводит к увеличению мощности двигателя и снижению расхода топлива. Неправильный момент зажигания может вызвать детонацию, что негативно сказывается на долговечности двигателя.
-
Использование датчиков: Современные УЗСК используют различные датчики, такие как датчики положения коленчатого и распределительного валов, для точного определения момента зажигания. Это позволяет системе автоматически адаптироваться к изменяющимся условиям работы двигателя, таким как температура и нагрузка.
-
Влияние на выбросы: Правильная настройка момента зажигания также играет ключевую роль в снижении выбросов вредных веществ. Оптимальное сгорание помогает уменьшить количество несгоревших углеводородов и оксидов азота, что делает автомобиль более экологичным и соответствует современным стандартам выбросов.
Эти факты подчеркивают важность точной настройки момента зажигания для достижения максимальной производительности и экологичности двигателя.
Читайте также:
Диагностирование МЗ
Каждый водитель может проверить установку момента зажигания. Для этого нужно выехать на ровную дорогу, разогнаться до 40-50 км/ч и на четвёртой передаче резко нажать на акселератор.
- Если детонация появилась и исчезла через несколько секунд, момент зажигания установлен правильно.
- Если детонация продолжалась долго, это указывает на слишком ранний момент зажигания, который требует настройки.
- Если детонации не произошло, это свидетельствует о позднем моменте зажигания, что также требует регулировки.
Эксперты рекомендуют использовать измерительные приборы, такие как стробоскоп или тестовая лампочка, для точной проверки момента зажигания.
Рекомендуем модель Орион СТ-02. Она доступна по цене и позволяет измерять напряжение аккумулятора и количество оборотов двигателя.
Подключить прибор просто: соедините плюсовые и минусовые выводы стробоскопа с аккумулятором, а шпильку прикрепите к бронепроводу первого цилиндра. Провод регулятора оборотов лучше вставить в диагностический разъём – контакт IG (для автомобилей марки Мазда).
Затем выберите режим, соответствующий двигателю. Например, для Мазды 323F это четырёхтактный режим с распределителем, что обеспечивает точное отображение оборотов.
Очистите планку с отметками на двигателе, для лучшей видимости обновите риски белым герметиком.
Прогрейте двигатель до срабатывания вентилятора охлаждения. Затем замкните контакты в диагностическом разъёме – GND и TEN.
Настройте обороты в соответствии с техническими характеристиками двигателя. Для dohc это 12 градусов перед ВМТ при 900 об/мин, для sohc – 7 градусов перед ВМТ при 1025 об/мин.
Обороты должны соответствовать заводским значениям. Если нет, отрегулируйте их с помощью винта на дроссельной заслонке. Проверьте метки на шкиве и положение бегунка. Снова измерьте обороты, и если они изменились, проведите повторную регулировку. Также проверьте обороты при снятой перемычке. Если при любом положении трамблёра обороты остаются на одном уровне, это и есть рекомендованные стандартные значения.
Алгоритм проведения настройки МЗ
Если в современных авто с электронным зажиганием за время поджога ТВС отвечают умные программы, то на старых моделях нужно вручную ставить зажигание или другими словами – передвигать нужный момент в раннюю или позднюю сторону.
Итак, процесс выставления МЗ пошагово выглядит так:
- Снимается свеча зажигания 1-го цилиндра;
- Отверстие гнезда закрывается пальцем;
- Кривошипный вал прокручивается до момента, когда в первом цилиндре начнётся сжатие.
Примечание. Определить начало момента сжатия в цилиндре можно по давлению, которое будет воздействовать на палец.
Продолжаем:

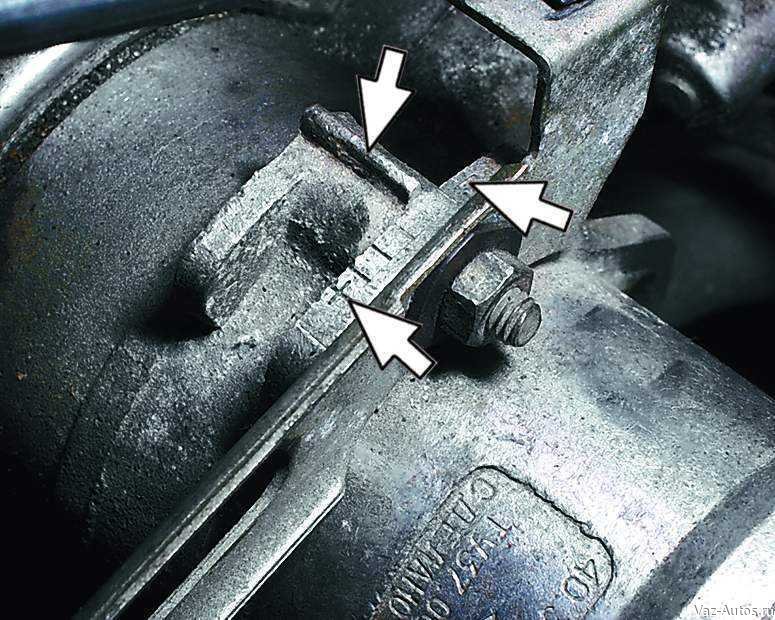

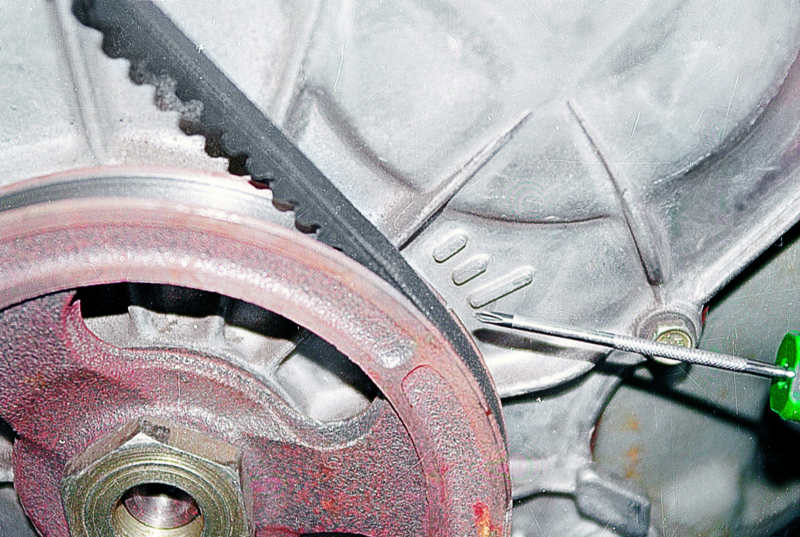

- Метка на шкиве кривошипного вала совмещается со средней риской на корпусе ДВС.
Внимание. Средняя риска означает 5-й градус. Рекомендуется совмещать метку шкива с этой риской в том случае, если автомобиль «питается» только высококачественным топливом – 92-м или 95-м. Если используется более дешёвое топливо, то лучше совместить метку с другими рисками.
Далее:
- Настраивается ход бегунка (если автомобиль без классического трамблёра, то должна быть проведена регулировка ротора);
- Вся корректировка сводится к тому, чтобы наружный контакт ротора был направлен в сторону 1-го цилиндра на 10 градусов.
Как правило, осуществить настройку трамблёра не предоставляет особой сложности. Однако, если автомобиль современного типа, то за распределение зажигания отвечает более компактный узел.
Если настроить ротор (бегунок) по вышеописанному способу не получится, нужно расслабить гайку, фиксирующую трамблёр. Затем повернуть распределить до нужно момента.
Продолжаем:
- Читайте также:
- Берётся контрольная лампа на 12 вольт или вольтметр;
- Выводы тестера подключаются так: плюс идёт на какой-нибудь низковольтный выход (например, на бобину зажигания), минус – на кузов или минусовую клемму АКБ;
- Включается зажигание;

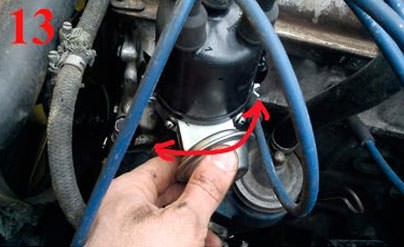

- Бегунок распределителя поджимается одной рукой, другой – проворачивается корпус ВР (регулятора);
- Когда индикатор перестанет гореть, устанавливаем этот момент;
- Теперь надо вращать корпус ВР в обратном направлении, очень медленно, пока вновь не загорится лампочка;
- Это и есть момент, когда нужно остановиться и настроить МЗ;

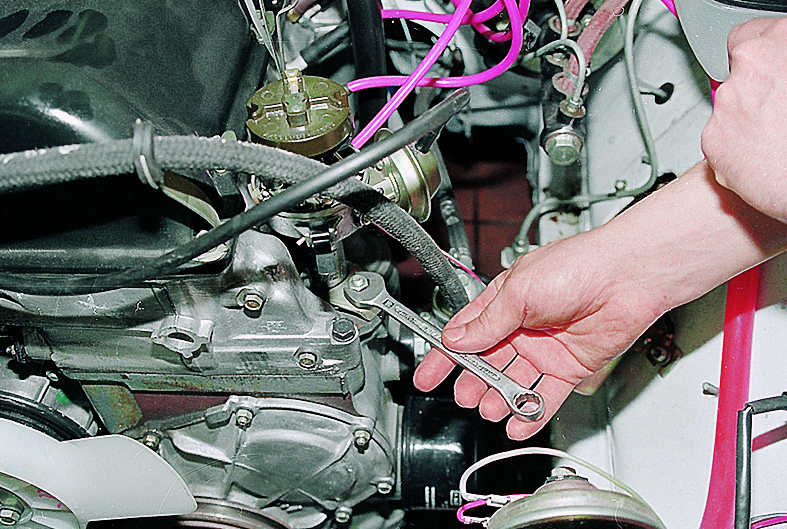

- Надо закрутить гайку-фиксатор до упора и выключить зажигание.
В заключении статьи рекомендуем изучить таблицу штатных параметров для мотора ВАЗ 2111. Она может понадобиться в процессе выставления УЗСК.
| Таблица типовых параметров, для двигателя 2111 | ||||
|---|---|---|---|---|
| Параметр | Наименование | Единица или состояние | Зажигание включено | Холостой ход |
| COEFFF | Коэффицинт коррекции топливоподачи | 0,9-1 | 1-1,1 | |
| EFREQ | Рассогласование по частоте для холостого хода | об/мин | ±30 | |
| FAZ | Фаза впрыска топлива | град.по к.в. | 162 | 312 |
| FREQ | Частота вращения коленчатого вала | об/мин | 0 | 840-880(800±50)** |
| FREQX | Частота вращения коленчатого вала на холостом ходу | об/мин | 0 | 840-880(800±50)** |
| FSM | Положение регулятора холостого хода | щаг | 120 | 25-35 |
| INJ | Длительность импульса впрыска | мс | 0 | 2,0-2,8(1,0-1,4)** |
| INPLAM* | Признак работы датчика кислорода | Есть/Нет | БОГАТ | БОГАТ |
| JADET | Напряжение в канале обработки сигнала детонации | мВ | 0 | 0 |
| JAIR | Расход воздуха | кг/час | 0 | 42954 |
| JALAM* | Приведенный ко входу фильтрованный сигнал датчика кислорода | мВ | 1230.5 | 1230.5 |
| JARCO | Напряжение с СО-потенциометра | мВ | по токсичности | по токсичности |
| JATAIR* | Напряжение с датчика температуры воздуха | мВ | – | – |
| JATHR | Напряжение с датчика положения дроссельной заслонки | мВ | 400-600 | 400-600 |
| JATWAT | Напряжение с датчика температуры охлаждающей жидкости | мВ | 1600-1900 | 1600-1900 |
| JAUACC | Напряжение в бортовой сети автомобиля | В | 12,0-13,0 | 13,0-14,0 |
| JDKGTC | Коэффицент динамической коррекции циклового наполнения топливом | 0.118 | 0.118 | |
| JGBC | Фильтрованное цикловое наполнение воздухом | мг/такт | 0 | 60-70 |
| JGBCD | Нефильтрованное цикловое наполнение воздухом по сигналу ДМРВ | мг/такт | 0 | 65-80 |
| JGBCG | Ожидаемое цикловое наполнение воздухом при некорректных показаниях датчика массового расхода воздуха | мг/такт | 10922 | 10922 |
| JGBCIN | Цикловое наполнение воздухом после динамической коррекции | мг/такт | 0 | 65-75 |
| JGTC | Цикловое наполнение топливом | мг/такт | 0 | 3,9-5 |
| JGTCA | Асинхронная цикловая подача топлива | мг | 0 | 0 |
| JKGBC* | Коэффициент барометрической коррекции | 0 | 1-1,2 | |
| JQT | Расход топлива | мг/такт | 0 | 0,5-0,6 |
| JSPEED | Текущее значение скорости автомобиля | км/ч | 0 | 0 |
| JURFXX | Табличная установка частоты на холостом ходу.Дискретность 10 об/мин | об/мин | 850(800)** | 850(800)** |
| NUACC | Квантованное напряжение бортовой сети | В | 11,5-12,8 | 12,5-14,6 |
| RCO | Коэффициент коррекции топливоподачи с СО-потенциометра | 0,1-2 | 0,1-2 | |
| RXX | Признак холостого хода | Есть/Нет | НЕТ | ЕСТЬ |
| SSM | Установка регулятора холостого хода | шаг | 120 | 25-35 |
| TAIR* | Температура воздуха во впускном коллекторе | град.С | – | – |
| THR | Текущее значение положения дроссельной заслонки | % | 0 | 0 |
| TWAT | Температура охлаждающей жидкости | град.С | 95-105 | 95-105 |
| UGB | Установка расхода воздуха для регулятора холостого хода | кг/час | 0 | 9.8 |
| UOZ | Угол опережения зажигания | град.по к.в. | 10 | 13-17 |
| UOZOC | Угол опережения зажигания для октан-корректора | град.по к.в. | 0 | 0 |
| UOZXX | Угол опережения зажигания для холостого хода | град.по к.в. | 0 | 16 |
| VALF | Состав смеси, определяющий топливоподачу в двигателе | 0.9 | 1-1,1 |
Советы по профилактике и обслуживанию системы зажигания
Правильная установка момента зажигания является ключевым аспектом для обеспечения эффективной работы двигателя вашего автомобиля. Однако, помимо установки, важно также следить за состоянием системы зажигания и проводить регулярное обслуживание. Вот несколько советов, которые помогут вам поддерживать систему зажигания в хорошем состоянии и предотвратить возможные проблемы.
1. Регулярная проверка свечей зажигания. Свечи зажигания играют важную роль в процессе воспламенения топливной смеси. Рекомендуется проверять их состояние каждые 10-15 тысяч километров пробега. Обратите внимание на наличие нагара, трещин или коррозии. Если свечи изношены, их следует заменить на новые, соответствующие спецификациям вашего автомобиля.
2. Проверка проводов зажигания. Провода зажигания также подвержены износу и могут стать причиной проблем с запуском двигателя. Проверьте их на наличие трещин, повреждений или коррозии на контактах. Если вы заметили какие-либо дефекты, замените провода на новые, чтобы избежать перебоев в работе системы зажигания.
3. Регулировка зазора между электродами свечей. Зазор между электродами свечи зажигания должен соответствовать рекомендациям производителя. Неправильный зазор может привести к плохому воспламенению топливной смеси и снижению мощности двигателя. Используйте щуп для проверки и, при необходимости, отрегулируйте зазор.
4. Проверка катушки зажигания. Катушка зажигания отвечает за преобразование низкого напряжения в высокое для создания искры. Если двигатель не запускается или работает нестабильно, проверьте катушку на наличие повреждений и проводимость. В случае неисправности замените катушку на новую.
5. Очистка системы зажигания. Регулярная очистка системы зажигания поможет предотвратить накопление грязи и отложений, которые могут негативно сказаться на работе двигателя. Используйте специальные очистители для свечей и проводов, чтобы поддерживать их в чистоте.
6. Проверка системы питания. Убедитесь, что система питания работает должным образом. Проверьте уровень топлива, фильтры и насос. Неправильная подача топлива может привести к неправильному моменту зажигания и снижению производительности двигателя.
- Читайте также:
7. Профессиональная диагностика. Если вы заметили проблемы с запуском двигателя или его работой, не стесняйтесь обратиться к профессионалам. Компьютерная диагностика поможет выявить скрытые неисправности и определить, требуется ли замена каких-либо компонентов системы зажигания.
Следуя этим рекомендациям, вы сможете поддерживать систему зажигания вашего автомобиля в отличном состоянии, что обеспечит надежную работу двигателя и продлит срок его службы.
Вопрос-ответ
Как определить правильный момент зажигания для УЗСК?
Правильный момент зажигания для УЗСК можно определить, используя специальные инструменты, такие как стробоскоп. Сначала необходимо установить двигатель на нужные обороты, затем с помощью стробоскопа проверить, совпадает ли метка зажигания на маховике с меткой на корпусе. Если метки не совпадают, необходимо отрегулировать момент зажигания, изменив положение катушки зажигания или проводов.
Какие последствия могут возникнуть при неправильной установке момента зажигания?
Неправильная установка момента зажигания может привести к снижению мощности двигателя, увеличению расхода топлива, а также к повышенному износу деталей. В некоторых случаях это может вызвать детонацию, что может повредить поршни и другие компоненты двигателя.
Как часто нужно проверять момент зажигания УЗСК?
Рекомендуется проверять момент зажигания УЗСК каждые 10-15 тысяч километров пробега или при проведении планового технического обслуживания. Также стоит проверять момент зажигания после замены свечей зажигания или при возникновении проблем с запуском двигателя.
Советы
СОВЕТ №1
Перед началом установки момента зажигания убедитесь, что двигатель находится в исправном состоянии. Проверьте свечи зажигания, провода и систему зажигания на наличие повреждений. Это поможет избежать ошибок и обеспечит стабильную работу двигателя.
СОВЕТ №2
Используйте точные инструменты для установки момента зажигания, такие как стробоскоп или специальный датчик. Это позволит вам точно определить нужный угол зажигания и избежать проблем с работой двигателя в будущем.
СОВЕТ №3
Обязательно ознакомьтесь с руководством пользователя вашего автомобиля, чтобы узнать рекомендуемые параметры момента зажигания. Разные модели могут иметь разные значения, и следование рекомендациям производителя поможет избежать повреждений двигателя.
СОВЕТ №4
После установки момента зажигания проведите тест-драйв, чтобы убедиться в правильности настройки. Обратите внимание на работу двигателя, его мощность и плавность хода. Если вы заметили какие-либо проблемы, возможно, потребуется повторная настройка.
Правильная установка момента зажигания является ключевым аспектом для обеспечения эффективной работы двигателя вашего автомобиля. Однако, помимо установки, важно также следить за состоянием системы зажигания и проводить регулярное обслуживание. Вот несколько советов, которые помогут вам поддерживать систему зажигания в хорошем состоянии и предотвратить возможные проблемы.
1. Регулярная проверка свечей зажигания. Свечи зажигания играют важную роль в процессе воспламенения топливной смеси. Рекомендуется проверять их состояние каждые 10-15 тысяч километров пробега. Обратите внимание на наличие нагара, трещин или коррозии. Если свечи изношены, их следует заменить на новые, соответствующие спецификациям вашего автомобиля.
2. Проверка проводов зажигания. Провода зажигания также подвержены износу и могут стать причиной проблем с запуском двигателя. Проверьте их на наличие трещин, повреждений или коррозии на контактах. Если вы заметили какие-либо дефекты, замените провода на новые, чтобы избежать перебоев в работе системы зажигания.
3. Регулировка зазора между электродами свечей. Зазор между электродами свечи зажигания должен соответствовать рекомендациям производителя. Неправильный зазор может привести к плохому воспламенению топливной смеси и снижению мощности двигателя. Используйте щуп для проверки и, при необходимости, отрегулируйте зазор.
4. Проверка катушки зажигания. Катушка зажигания отвечает за преобразование низкого напряжения в высокое для создания искры. Если двигатель не запускается или работает нестабильно, проверьте катушку на наличие повреждений и проводимость. В случае неисправности замените катушку на новую.
5. Очистка системы зажигания. Регулярная очистка системы зажигания поможет предотвратить накопление грязи и отложений, которые могут негативно сказаться на работе двигателя. Используйте специальные очистители для свечей и проводов, чтобы поддерживать их в чистоте.
6. Проверка системы питания. Убедитесь, что система питания работает должным образом. Проверьте уровень топлива, фильтры и насос. Неправильная подача топлива может привести к неправильному моменту зажигания и снижению производительности двигателя.
7. Профессиональная диагностика. Если вы заметили проблемы с запуском двигателя или его работой, не стесняйтесь обратиться к профессионалам. Компьютерная диагностика поможет выявить скрытые неисправности и определить, требуется ли замена каких-либо компонентов системы зажигания.
Следуя этим рекомендациям, вы сможете поддерживать систему зажигания вашего автомобиля в отличном состоянии, что обеспечит надежную работу двигателя и продлит срок его службы.
