Правильное определение полярности автомобильного аккумулятора предотвращает проблемы при обслуживании и эксплуатации автомобиля. Полярность указывает направление тока и важна для корректного подключения аккумулятора к электросистеме. В этой статье мы рассмотрим разницу между прямой и обратной полярностью, объясним, как быстро определить полярность аккумулятора, а также обсудим восемь последствий переплюсовки, которые могут вызвать серьёзные повреждения.
Какая разница между прямой и обратной полярностью
Кроме номинальной ёмкости и размеров корпуса, важны и другие характеристики аккумуляторных батарей. Полярность указывает на расположение клемм, которые могут находиться на верхней или лицевой стороне батареи. Наиболее распространены прямые и обратные схемы подключения.
Среди традиционных схем выделяются американская и азиатская. В американских моделях клеммы располагаются на верхней панели, в японских — корпус меньше, верхняя крышка не имеет выступа, а клеммы тоньше.
Обычно плюсовой вывод находится справа, минусовой — слева (лицевая сторона с клеммами обращена к проверяющему). Однако возможны исключения, что и отличает прямую схему от обратной. В прямой схеме клеммы обозначены традиционно, в обратной — по диаметральной.
Прямую полярность обозначают как «1», эта маркировка была принята в СССР и позволяет быстро определить характеристики аккумулятора. Обратная схема обозначается как «0» и считается европейской разработкой, такие аккумуляторы часто устанавливаются на европейские автомобили в стандартной комплектации.
Определение полярности автомобильного аккумулятора является важным аспектом для безопасной эксплуатации автомобиля. Эксперты рекомендуют в первую очередь обратить внимание на маркировку, которая обычно расположена на корпусе аккумулятора. Положительный терминал обозначается знаком «+», а отрицательный — знаком «-». Также стоит учитывать, что в большинстве случаев положительный клеммный провод имеет красную изоляцию, а отрицательный — черную.
Кроме того, специалисты советуют проверять полярность с помощью мультиметра, установив его на режим измерения постоянного тока. При подключении щупов к клеммам аккумулятора правильная полярность будет отображаться на экране устройства. Важно помнить, что неправильное подключение может привести к серьезным повреждениям как аккумулятора, так и электрооборудования автомобиля. Поэтому эксперты настоятельно рекомендуют соблюдать осторожность и следовать инструкциям производителя.
Как определить полярность без маркировки
Таким образом, разобраться с расположением плюса и минуса сможет даже школьник, но как быть, если информация на корпусе батареи отсутствует. В этом случае приходится прибегать к универсальным вариантам определения типа полярности.
| Метод определения полярности | Описание метода | Преимущества | Недостатки |
|---|---|---|---|
| Визуальный осмотр клемм | Наблюдение за маркировкой “+” и “-” на клеммах аккумулятора. | Простой и быстрый. | Не всегда маркировка четкая или присутствует. |
| Измерение мультиметром | Подключение мультиметра к клеммам аккумулятора в режиме измерения напряжения. | Точный и надежный метод. | Требует наличия мультиметра. |
| Сравнение с эталонным аккумулятором | Сравнение расположения плюсовой клеммы с известным аккумулятором. | Не требует специальных инструментов. | Необходимо наличие эталонного аккумулятора с известной полярностью. |
Интересные факты
Вот несколько интересных фактов о том, как определить полярность автомобильного аккумулятора:
-
Цветовая кодировка: Обычно клеммы аккумулятора имеют цветовую кодировку: красная клемма обозначает положительный (+) полюс, а черная — отрицательный (-). Однако не всегда можно полагаться на цвет, так как некоторые аккумуляторы могут быть окрашены одинаково. Поэтому важно проверять маркировку на корпусе.
-
Форма клемм: На некоторых аккумуляторах клеммы имеют различную форму. Например, положительная клемма может быть чуть толще или иметь другую конструкцию, что помогает избежать неправильного подключения. Это особенно полезно для тех, кто не знаком с устройством аккумуляторов.
-
Метод проверки с помощью мультиметра: Если вы не уверены в полярности, можно использовать мультиметр. Установите его на режим измерения постоянного тока (DC) и подключите щупы к клеммам аккумулятора. Если мультиметр показывает положительное значение, значит, красный щуп подключен к положительному полюсу. Если значение отрицательное — наоборот.
Эти методы помогут вам правильно определить полярность аккумулятора и избежать возможных повреждений при подключении.

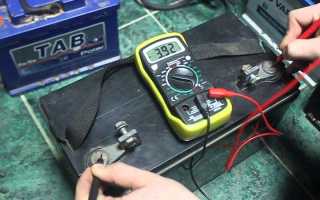

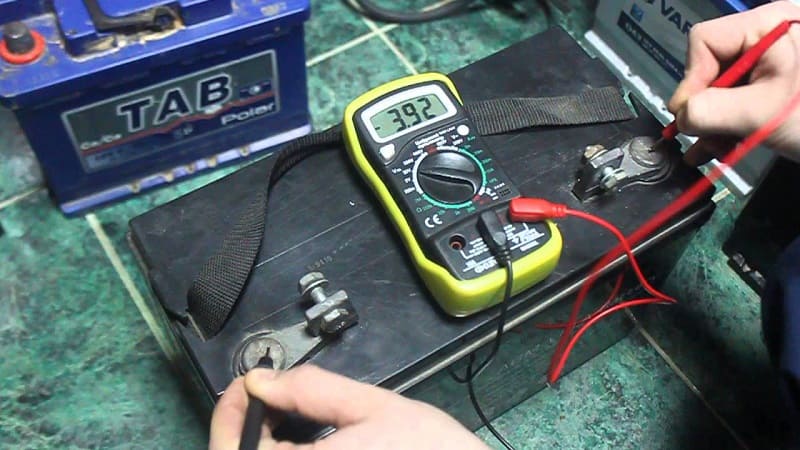

Мультиметр
Существует несколько методов проверки с использованием тестера. Начнем с традиционного способа. Установите мультиметр в режим измерения постоянного тока до 20 вольт. Черный щуп подключите к гнезду COM (минус), а красный — к гнезду VmA (плюс). Соедините щупы с клеммами батареи. После включения мультиметра можно сделать следующие выводы:
- Положительные значения на дисплее указывают на подключение черного провода к плюсовой клемме, а красного — к минусовой.
- Отрицательные значения свидетельствуют о неправильном подключении: черный провод к минусовой, красный — к плюсовой.
Другой метод проверки:
- Аккумулятор располагается клеммами вверх.
- Щупы мультиметра подключаются к выводам аккумулятора: черный к левой клемме, красный к правой.
- Считываются показания прибора.
Если на дисплее 12,99 вольт, полярность стандартная, плюс слева. Если 13 вольт, схема подключения обратная.
Народные способы
Для определения полюса АКБ можно использовать эффективные народные методы. Интересный вариант описан в одном популярном журнале:
- взять сырой картофель и разрезать его пополам;
- найти два любых тонких провода с оголёнными на обеих сторонах концами;
- провода подсоединить к клеммам батареи одним своим концом, и воткнуть в срезы картошки — другим концом;
- выждать 20 минут.
На той половинке картофеля, где вокруг провода образовалось зелёное пятно, находится плюсовой заряд.

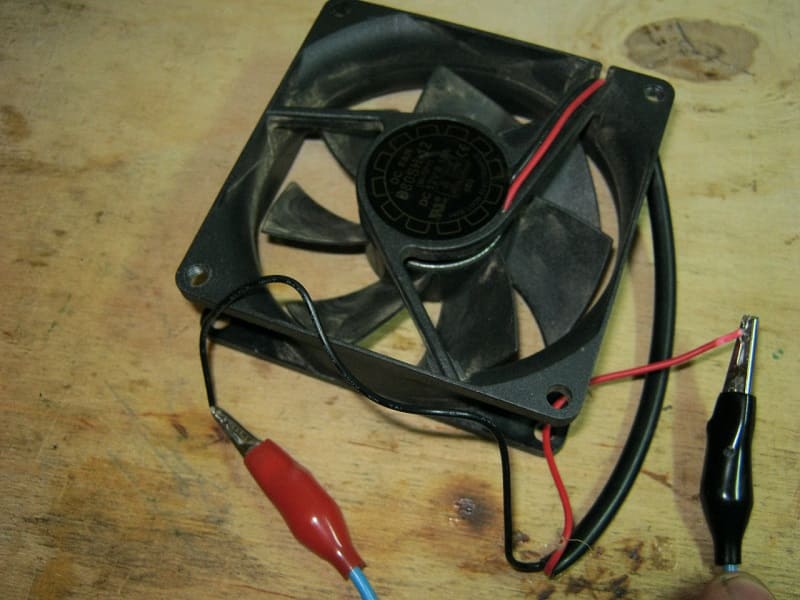

Другой способ с использованием рабочего кулера от компьютера. Как правило, вентилятор располагает тремя проводами:
- чёрный — это минус;
- красный — это плюс;
- жёлтый — в приведённом примере отбрасывается, он не нужен, так как предназначен для расчёта оборотов.
Коль скоро после подсоединения обоих проводов кулера к батарее, вентилятор начнет вращаться, это укажет на верность подключения.
С помощью индикаторной отвёртки:
- дотронуться концом прибора до одной из клемм аккумулятора и нажать на кнопку;
- если индикатор начнёт светиться, заряд положительный;
- если не светится — вывод отрицательный.
Однако данный способ имеет существенный недостаток. Он эффективен только в случае полностью заряженной АКБ. Если же она разряжена, то индикатор будет загораться при контакте с обеими клеммами, и правильно определить полярность будет невозможно.
Что будет если перепутать полярность
Неправильное подключение аккумулятора может привести к серьезным последствиям. Рассмотрим восемь распространенных ситуаций.
- Короткое замыкание может сжечь предохранители. Если проводка в плохом состоянии, она может расплавиться, требуя замены.
- Возможен пожар, так как аккумулятор может выдавать ток до 60 ампер. Оплавление проводки увеличивает риск возгорания, особенно вблизи бензина и масла. Под капотом и в салоне современных автомобилей много пластиковых деталей, легко воспламеняющихся.
- Аккумулятор может выйти из строя из-за неправильного функционирования. Перепутанные полюса создают нагрузку на батарею, что может привести к разрушению свинцовых пластин и снижению мощности, а затем к короткому замыканию и необходимости замены.
- Может сгореть плата блока управления.
- Сгорят предохранители, защищающие систему от неправильного подключения.
- Пострадает диодный мост генератора.
- Есть вероятность, что сгорит сигнализация.
- Оплавятся различные провода, не только от аккумулятора.
Советы по выбору аккумулятора с нужной полярностью
При выборе автомобильного аккумулятора важно учитывать его полярность, так как неправильная установка может привести к серьезным повреждениям как аккумулятора, так и электрической системы автомобиля. Полярность аккумулятора определяется расположением положительного (+) и отрицательного (-) выводов. Существует два основных типа полярности: правая и левая. Правильный выбор аккумулятора с нужной полярностью обеспечит надежную работу автомобиля и предотвратит возможные проблемы.
Вот несколько советов, которые помогут вам выбрать аккумулятор с нужной полярностью:
- Проверьте руководство пользователя: Первым шагом перед покупкой нового аккумулятора является изучение руководства пользователя вашего автомобиля. В нем обычно указаны характеристики аккумулятора, включая его полярность. Это поможет избежать ошибок при выборе.
- Осмотрите старый аккумулятор: Если у вас есть возможность, посмотрите на старый аккумулятор. На его корпусе обычно указаны знаки, обозначающие положительный и отрицательный выводы. Также обратите внимание на расположение этих выводов: если положительный вывод находится с правой стороны, вам нужен аккумулятор с правой полярностью, и наоборот.
- Обратитесь к специалистам: Если вы не уверены в своих знаниях или не можете найти необходимую информацию, не стесняйтесь обратиться к специалистам в магазине автозапчастей или сервисном центре. Они помогут вам выбрать аккумулятор с правильной полярностью, основываясь на модели вашего автомобиля.
- Учитывайте тип автомобиля: Разные типы автомобилей могут требовать разные аккумуляторы. Например, легковые автомобили, грузовики и внедорожники могут иметь разные требования к полярности. Убедитесь, что вы выбираете аккумулятор, соответствующий вашему типу автомобиля.
- Проверьте маркировку на аккумуляторе: При выборе аккумулятора обратите внимание на его маркировку. На большинстве аккумуляторов указаны не только характеристики, но и информация о полярности. Убедитесь, что выбранный вами аккумулятор имеет соответствующую маркировку.
- Сравните размеры и форму: Полярность аккумулятора также может зависеть от его размеров и формы. Убедитесь, что новый аккумулятор подходит по размеру и форме для вашего автомобиля, чтобы избежать проблем с установкой.
Следуя этим советам, вы сможете выбрать аккумулятор с нужной полярностью, что обеспечит надежную работу вашего автомобиля и продлит срок службы аккумулятора. Не забывайте, что правильная установка аккумулятора также играет важную роль в его функционировании, поэтому всегда соблюдайте осторожность при работе с электрической системой автомобиля.
Вопрос-ответ
Как узнать, где находится положительная и отрицательная клемма на аккумуляторе?
На большинстве автомобильных аккумуляторов положительная клемма обозначена знаком “+” и обычно окрашена в красный цвет, в то время как отрицательная клемма обозначена знаком “-” и может быть черного цвета. Также на корпусе аккумулятора могут быть указаны соответствующие символы.
Что делать, если на аккумуляторе нет маркировки полярности?
Если на аккумуляторе отсутствует явная маркировка, можно воспользоваться мультиметром для проверки полярности. Подключите мультиметр к клеммам аккумулятора: если на дисплее отображается положительное значение, то красный провод мультиметра подключен к положительной клемме, а черный — к отрицательной.
Почему важно правильно определить полярность аккумулятора?
Правильное определение полярности аккумулятора критически важно, так как неправильное подключение может привести к короткому замыканию, повреждению электроники автомобиля и даже к взрыву аккумулятора. Следует всегда проверять полярность перед подключением клемм.
Советы
СОВЕТ №1
Перед началом работы всегда отключайте аккумулятор от автомобиля. Это поможет избежать короткого замыкания и защитит вас от электрического удара.
СОВЕТ №2
Обратите внимание на маркировку на аккумуляторе. Обычно положительный (+) и отрицательный (-) контакты обозначены соответствующими символами, а также могут быть окрашены в разные цвета: красный для положительного и черный для отрицательного.
СОВЕТ №3
Если маркировка неразборчива, используйте мультиметр для проверки полярности. Установите прибор на измерение постоянного напряжения и подключите щупы к клеммам аккумулятора. Положительное значение укажет на положительный контакт.
СОВЕТ №4
При подключении аккумулятора всегда начинайте с положительного контакта, а затем переходите к отрицательному. Это поможет избежать искрения и повреждения электрической системы автомобиля.
