В статье рассмотрим процесс перемотки генератора, полезный для владельцев автомобилей, мототехники и электрических устройств. Перемотка обмотки генератора восстанавливает его работоспособность, продлевает срок службы и экономит на ремонте в сервисах. Предоставим пошаговые инструкции и схемы для самостоятельного выполнения этой задачи.
Причины выхода из строя обмотки
Эксплуатация генераторов на автомобилях происходит в жестких условиях. Антигололедные реагенты, используемые для обработки дорог, негативно влияют на изоляцию этого элемента.
На иномарках генератор размещен в уязвимом месте, что связано с тем, что производители не учли грязные дороги России. Он постоянно подвергается воздействию грязи, влаги и химических веществ.

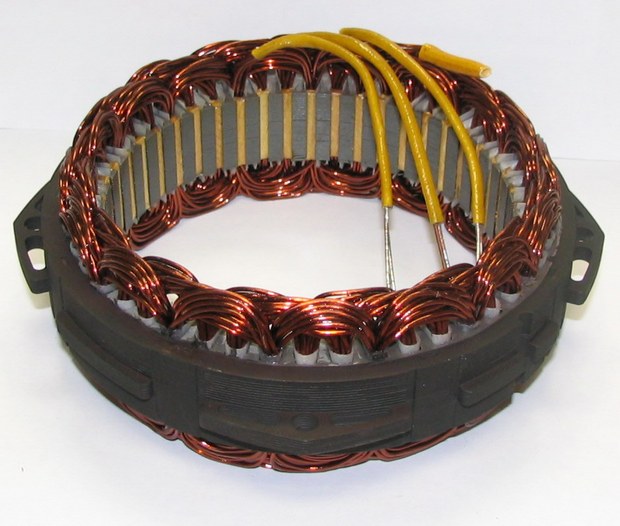

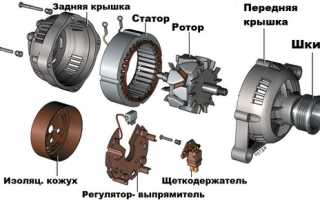

Обмотка статора страдает от этих факторов. После длительной работы в сложных условиях могут возникнуть межвитковое замыкание или короткое замыкание на корпусе источника тока.

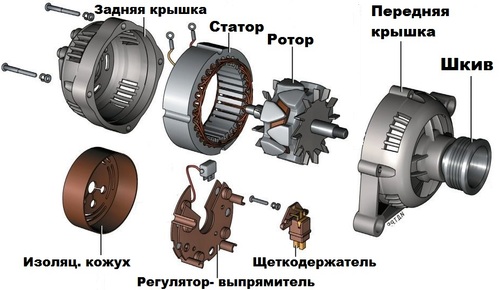

Обмотка аккуратно укладывается в пазы металлического корпуса, обладает высокими магнитными свойствами и изготавливается из медного провода.
Эксперты в области ремонта генераторов утверждают, что перемотка устройства может быть выполнена без особых сложностей, если следовать определённым рекомендациям. Во-первых, важно тщательно подготовить рабочее место и собрать все необходимые инструменты, такие как мультиметр, изоляционная лента и специальная проволока. Во-вторых, перед началом работы следует внимательно изучить схему подключения и порядок размотки обмоток. Это поможет избежать ошибок и упростит процесс.
Кроме того, специалисты советуют использовать качественные материалы для перемотки, так как это напрямую влияет на долговечность генератора. Наконец, важно уделить внимание тестированию устройства после завершения работы, чтобы убедиться в его исправности. С соблюдением этих рекомендаций, перемотка генератора может стать доступной задачей даже для новичков.
Подготовка
В любом деле, прежде чем переходить к непосредственной работе, следует подготовить необходимый инструментарий. Для перемотки агрегата много инструментов не понадобится, однако обязательно нужен будет намоточный станок. Благодаря этому оборудованию можно легко наматывать катушки.
Лучше обзавестись сразу намоточным станком с функцией счетчика. Таким образом удастся контролировать количество витков.
Помимо станка нужен будет медный провод нужного размера и трамбовочный инструмент.

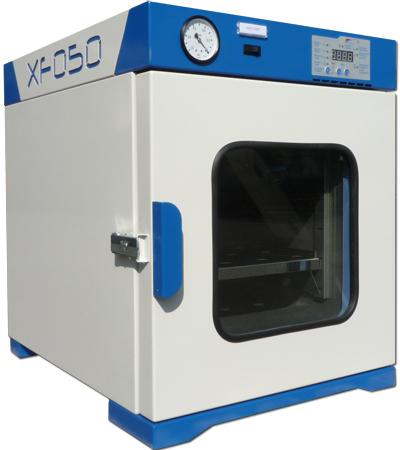

К дополнительным инструментам, наличие которых приветствуется, относится токарный станок и сушильно-выжигательная печь. Последняя поможет быстро высушить статор, после нанесения лака.
Если профессиональной печки нет, то сушить можно и под 100-ваттовой лампочкой, но это заметно дольше.
Читайте также:
Да, и обязательно подготовить тару, где статор будет пропитан лаком. Безусловно, надо держать под рукой обязательные инструменты на каждый раз: молоток, отвертку, плоскогубцы и т.д.
Опытные автомобилисты и специалисты рекомендуют использовать также линейку, которой проводятся необходимые замеры длины и ширины детали.
| Шаг | Действие | Важные замечания |
|---|---|---|
| 1 | Отключение генератора от сети и отсоединение проводов. | Обесточьте генератор полностью. Отметьте расположение проводов перед отсоединением для правильной сборки. Используйте изоляционные материалы для защиты от случайного замыкания. |
| 2 | Демонтаж крышки генератора. | Будьте осторожны, чтобы не повредить уплотнения. Возможно потребуется специальный инструмент для снятия крышки. Запомните порядок расположения деталей. |
| 3 | Осмотр ротора и статора. | Проверьте наличие повреждений, износа щеток, обгоревших мест или других дефектов. Замените изношенные или поврежденные детали. |
| 4 | Замена изношенных деталей (щетки, подшипники). | Используйте только оригинальные или качественные аналогичные запчасти. Обратите внимание на правильную установку и ориентацию деталей. |
| 5 | Сборка генератора. | Соберите генератор в обратном порядке, следуя шагам разборки. Убедитесь в правильном расположении всех деталей и надежном креплении. |
| 6 | Подключение генератора и проверка работы. | Подключите провода в соответствии с отметками. Проверьте работу генератора на холостом ходу и под нагрузкой. Измерьте напряжение и ток. |
| 7 | Утилизация старых деталей. | Утилизируйте старые детали в соответствии с местными правилами и нормами. |
Интересные факты
Вот несколько интересных фактов о перемотке генератора:
-
Выбор провода: При перемотке генератора важно использовать медный провод с определённым сечением. Это связано с тем, что медь обладает высокой проводимостью, что позволяет снизить потери энергии и повысить эффективность генератора. Также стоит учитывать, что провода должны быть изолированы, чтобы избежать короткого замыкания.
-
Схема обмотки: Перед началом перемотки полезно изучить схему обмотки генератора. Многие производители предоставляют схемы, которые показывают, как правильно укладывать провода. Это поможет избежать ошибок и упростит процесс, особенно если вы впервые занимаетесь перемоткой.
-
Использование термоусадочной трубки: Для защиты соединений и изоляции проводов после перемотки можно использовать термоусадочную трубку. Она не только защищает от механических повреждений, но и предотвращает попадание влаги, что значительно увеличивает срок службы генератора.
Эти факты помогут вам лучше понять процесс перемотки генератора и сделать его более эффективным.
Проверка
Перед операцией необходимо проверить состояние обмотки, для чего следует разобрать электромотор.
Для проверки используется омметр, который измеряет сопротивление. Достаточно прикоснуться прибором к кольцам ротора или выводам статора и сравнить результаты.
Важно. Если сопротивление обмотки ротора составляет 1.8-5 Ом, обмотка исправна. Значения ниже указывают на замыкание, а более высокие — на повреждение обмотки.
Сопротивление обмотки статора должно быть низким.
Состояние обмотки можно оценить по внешним признакам: потемнение или следы осыпания свидетельствуют о проблемах.
Обжиг старой изоляции
Важнейшим этапом работы является обжиг старой изоляции. Процесс ничем не опасен для металла с его магнит особенностями, зато упрощается в разы демонтаж и чистка детали. Рекомендуется перед обжигом измерять глубину выступов передних частей.
Измерение выступов крайне важно для некоторых моделей генераторов. Если этого не сделать, то выступы после сбора не уберутся обратно в корпус из-за чересчур толстой обмотки.
Схема
Перед началом наматывания обмотки важно создать четкую схему. В однофазном генераторе обмотки соединяются линейно: начало первой обмотки соответствует началу второй, конец третьей — концу четвертой, а начало третьей связано с началом четвертой.
В трехфазном генераторе соединения отличаются: начало первой обмотки соединяется с концом второй, начало второй — с концом третьей и так далее.
В трехфазных генераторах часто используются схемы «звезда» и «треугольник». При схеме «звезда» напряжение может увеличиваться в полтора раза и более, а при схеме «треугольник» напряжение остается на стандартном уровне.

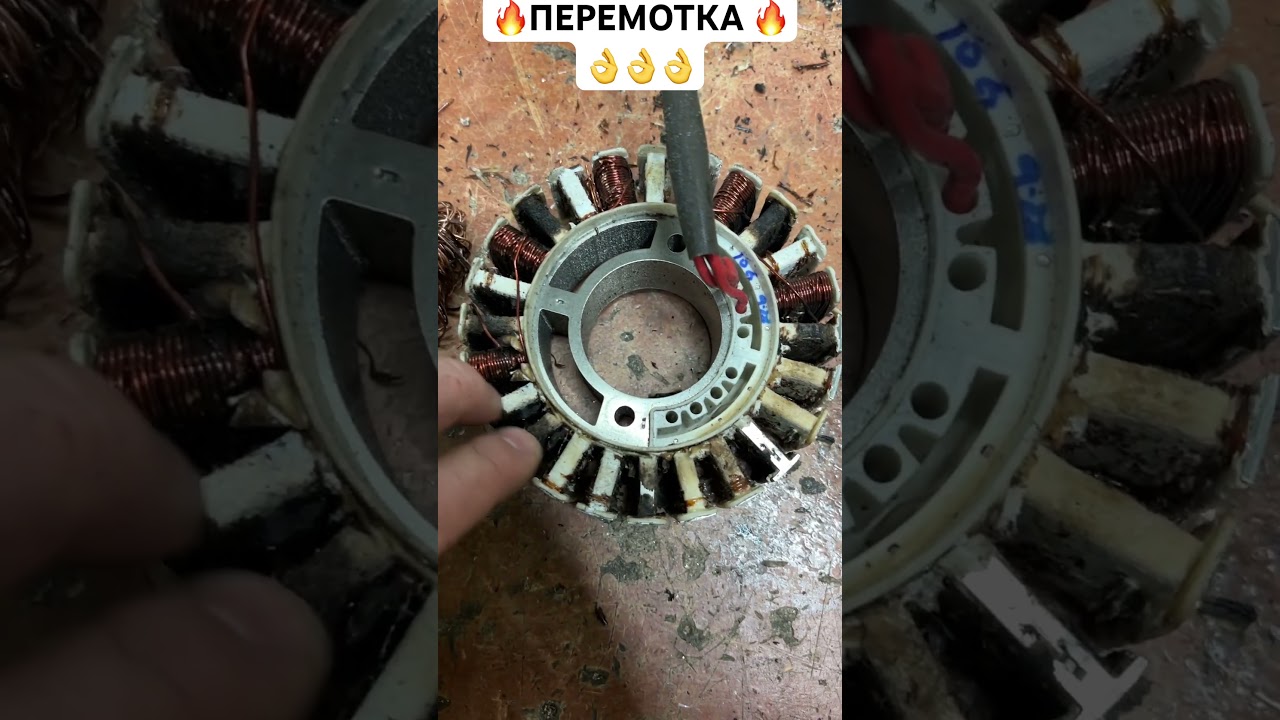

Алгоритм проведения намотки своими руками
Теперь представляем непосредственно процесс намотки:
- осуществляется нарезание изоляции либо синтофлексом, либо прессшпаном;
- затем изготовленные прокладки укладываются в пазы (должно быть 36 одинаковых прокладок).
Синтофлекс очень тверд, не рвется на выходах из паза. Прессшпан более чувствительный материал, с ним работать нужно осторожнее, следить за перегибами.
Время начинать первую обмотку:
-
Читайте также:
- провод должен быть уложен сначала волной (вдет в первый паз, выведен из четвертого).
Далее:
- таким же манером наматывается 1/2 витков;
- после этого намотка продолжается в обратную сторону, тем самым, перекрывая пустые передние части полукатушек.
Техника намотки, когда поворот делается в пазу с выводом начальной части провода, считается самой эффективной. Она позволяет заполнять передние части, и во время опрессовки меньше будет сложностей с выступами.
Затем наматываются остальные две фазы:
- после того, как намотаны все фазы, начинается заделка пазов;
- выступы обстукиваются деревянными проставками (выступы не должны заходить внутрь железного корпуса и выступать за пределы фюзеляжа);
- затем готовая обмотка примеряется в крышку, все хорошенько проверяется – не касается ли провода корпуса;
- выводы концов обмоток зачищаются и соединяются;
- затем они скручиваются, а концы обмоток пропаиваются.
Также проводится изоляция куском текстильного кембрика.
Важно перед соединением обязательно проверять, не замыкает ли между фазами и на железо.
Наматывание обмотки представляет собой процесс, схожий с приготовлением колбасы. Оба вывода (конца) фиксируются кордовой или льняной ниткой. Однако использовать капрон или прочие термопласты запрещено, так как они легко текут при сушке.
Что касается процесса пропитки, то сначала поверхность подогревается, а затем погружается в пропиточный состав ГФ 95. Для пропитки не подходят мебельные лаки, только особые. А вот эпоксидка – совсем другое дело. Только ее следует подогреть до жидкого состояния, но не слишком, чтобы мгновенно не схватывала.
Подходит также автомобильная краска МЛ, хотя она и дает толстый слой.
После того, как статор пропитывается лаком, нужно оставить его на некоторое время, чтобы стек лишний лак. Затем деталь помещается в печь, где и проходит процесс сушки.
-
Читайте также:
Внимание. Температура в печке должна оставаться на самом низком режиме. Деталь устанавливается на решетку или подвешивается внутри. Рекомендуется также подставить под нее керамическую плитку.
Просушку можно считать почти законченной, если лак просушивается через 60 минут. После этого следует продержать деталь в печи еще 2 часа.
В конце генератор с обновленными ротором и статором собирается. Обязательно проверяют, какое напряжение он выдает.
Тестирование и настройка после перемотки
После завершения процесса перемотки генератора крайне важно провести тщательное тестирование и настройку устройства. Это позволит убедиться в его работоспособности и предотвратить возможные неисправности в будущем. В этом разделе мы рассмотрим основные этапы тестирования и настройки генератора после перемотки.
1. Визуальный осмотр
Первым шагом после перемотки является визуальный осмотр генератора. Проверьте, нет ли видимых повреждений на обмотках, изоляции и других компонентах. Убедитесь, что все соединения надежны, а провода не имеют повреждений или перегибов. Особое внимание уделите местам соединения проводов и клемм, так как они могут стать источником короткого замыкания.
2. Измерение сопротивления обмоток
Следующим этапом является измерение сопротивления обмоток генератора с помощью мультиметра. Это поможет определить, правильно ли выполнена перемотка и нет ли коротких замыканий между витками. Сопротивление должно соответствовать значениям, указанным в технической документации. Если сопротивление значительно ниже или выше нормы, это может указывать на проблемы с изоляцией или неправильное количество витков.
3. Проверка изоляции
Проверка изоляции обмоток генератора также является важным этапом. Для этого используется мегомметр, который позволяет измерить сопротивление изоляции. Значение должно быть в пределах, рекомендованных производителем. Низкое сопротивление может свидетельствовать о повреждении изоляции, что может привести к короткому замыканию и выходу генератора из строя.
4. Тестирование на холостом ходу
После успешного завершения предыдущих этапов можно переходить к тестированию генератора на холостом ходу. Подключите генератор к источнику питания и запустите его. Обратите внимание на стабильность работы, отсутствие посторонних шумов и вибраций. Также проверьте выходное напряжение генератора, оно должно соответствовать заявленным характеристикам.
5. Нагрузочное тестирование
После успешного тестирования на холостом ходу проведите нагрузочное тестирование. Подключите генератор к нагрузке, которая соответствует его номинальным характеристикам. В процессе тестирования следите за выходным напряжением и током. Они должны оставаться в пределах нормы. Также обратите внимание на температуру генератора, она не должна превышать допустимые значения.
6. Настройка регулятора напряжения
Если в процессе тестирования были выявлены отклонения в выходном напряжении, возможно, потребуется настроить регулятор напряжения. Для этого ознакомьтесь с инструкцией к вашему генератору, так как процесс настройки может различаться в зависимости от модели. Обычно это включает в себя изменение положения потенциометра или использование специальных инструментов для настройки.
7. Заключительные проверки
После всех тестов и настроек проведите заключительные проверки. Убедитесь, что все компоненты надежно закреплены, а провода правильно уложены. Проверьте наличие и исправность всех защитных устройств, таких как предохранители и автоматические выключатели. Это поможет предотвратить возможные аварии в будущем.
Следуя этим шагам, вы сможете успешно протестировать и настроить генератор после перемотки, что обеспечит его надежную и долговечную работу.
Вопрос-ответ
Как определить, что генератор нуждается в перемотке?
Существует несколько признаков, указывающих на необходимость перемотки генератора. Это могут быть такие симптомы, как снижение выходного напряжения, перегрев устройства, появление странных звуков при работе или наличие запаха гари. Если вы заметили один или несколько из этих признаков, стоит провести диагностику и, возможно, перемотать генератор.
Какие инструменты понадобятся для перемотки генератора?
Для перемотки генератора вам понадобятся следующие инструменты: отвертки (плоская и крестовая), мультиметр для проверки электрических параметров, изолента, обмоточные провода соответствующего диаметра, а также паяльник и припой для соединения проводов. Также может понадобиться специальный инструмент для снятия обмоток, если они сильно зафиксированы.
Сколько времени занимает процесс перемотки генератора?
Время, необходимое для перемотки генератора, может варьироваться в зависимости от опыта мастера и сложности конструкции. В среднем, процесс может занять от нескольких часов до одного-двух дней. Если вы делаете это впервые, рекомендуется выделить больше времени на изучение процесса и возможные ошибки.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите генератор от сети и снимите все защитные крышки. Это обеспечит вашу безопасность и предотвратит случайные повреждения оборудования.
СОВЕТ №2
Запомните или сделайте фотографии расположения проводов и обмоток перед их снятием. Это поможет вам правильно собрать генератор обратно и избежать ошибок при подключении.
СОВЕТ №3
Используйте качественные материалы для перемотки, такие как медная проволока и изоляционные ленты. Это обеспечит долговечность и надежность работы генератора после ремонта.
СОВЕТ №4
Не спешите при перемотке и следуйте инструкциям. Если у вас есть сомнения, лучше проконсультироваться с профессионалом или посмотреть обучающие видео, чтобы избежать ошибок.
