Фонарь заднего хода — важный элемент безопасности автомобиля, сигнализирующий другим участникам о намерении двигаться задним ходом. Если он не работает, это может привести к аварийным ситуациям. В статье рассмотрим, как функционирует фонарь заднего хода на автомобилях ВАЗ, и предложим пошаговую инструкцию по проверке и выявлению неисправностей. Эти знания помогут быстро диагностировать проблему и обеспечить безопасность на дороге.
Зачем нужен фонарь заднего хода

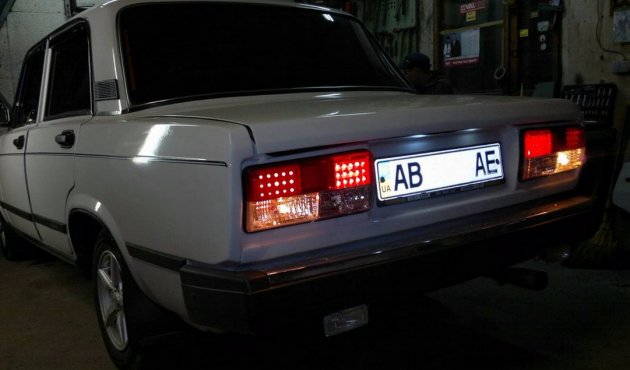

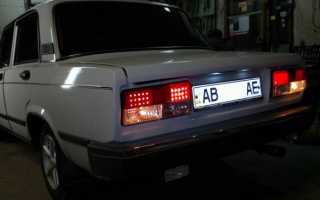

Фонарь заднего хода — осветительный прибор на задней части автомобиля, активирующийся при включении задней передачи. Он выполняет две основные функции:
- Обеспечение минимального освещения дороги и объектов при движении задним ходом в темноте. Например, при парковке ночью фонарь помогает избежать неприятных ситуаций.
- Информирование других участников движения. При включении задней скорости фонарь загорается, сигнализируя окружающим о вашем намерении двигаться назад. Это важно, так как некоторые люди могут не заметить, что вы собираетесь двигаться задним ходом.
Использование фонарей заднего хода необходимо, поэтому их следует поддерживать в хорошем состоянии и устанавливать при отсутствии.
При возникновении проблемы с неработающим фонарем заднего хода, эксперты рекомендуют сначала проверить предохранители. Часто именно они становятся причиной неисправности. Если предохранитель цел, следует осмотреть лампочку: возможно, она перегорела и требует замены. Важно также проверить проводку на наличие повреждений или коррозии, так как это может привести к плохому контакту. Если все вышеперечисленное в порядке, стоит обратить внимание на переключатель заднего хода, который может быть неисправен. В случае, если самостоятельно выявить проблему не удается, лучше обратиться к специалистам, чтобы избежать более серьезных поломок.
Принцип работы фонарей заднего хода

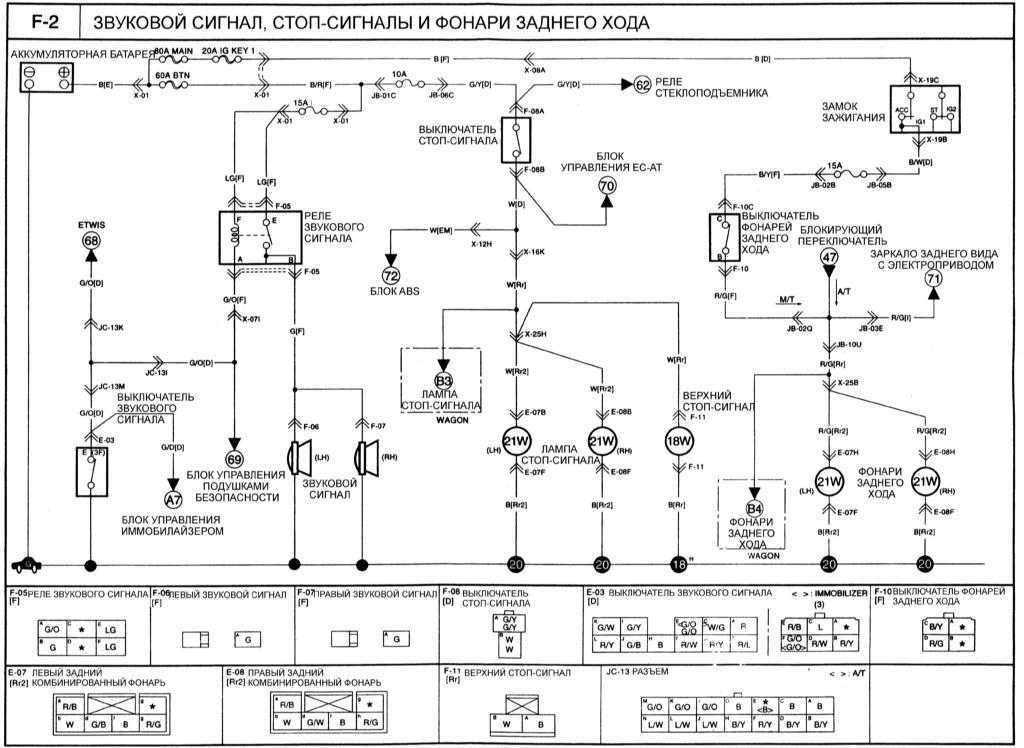

Схема работы этого прибора весьма простая и состоит из следующих элементов. Две лампочки, соединенные параллельно в одну цепь, которая замыкается при помощи замка зажигания и специальной «лягушки», установленной на коробке передач автомобиля. При включении задней скорости, пара контактов «лягушки» замкнется и соберет цепь лампочек. Таким образом, они загораются и выключаются после того, как скорость будет отключена.
Стоит отметить, что включение ламп не осуществляется до того, как зажигание не будет включено. Это необходимо для того, чтобы оставленная машина на задней скорости не «посадила» аккумуляторную батарею. Получается, что лампа фонаря заднего хода будет работать только при включении системы зажигания.
Для защиты электрической цепи фонаря, в ней предусмотрен предохранитель. Он выполняет защиту от коротких замыканий и является одноразовым устройством, которое после срабатывания подлежит замене.
| Возможная причина неисправности фонаря заднего хода | Способ проверки | Способ устранения |
|---|---|---|
| Перегоревшая лампочка | Визуально осмотреть лампочку, проверить целостность нити накала | Заменить лампочку на новую, соответствующей мощности и цоколю |
| Неисправный предохранитель | Проверить предохранитель с помощью тестера или визуально (сгоревший предохранитель обычно имеет перегоревшую нить) | Заменить предохранитель на новый, такого же номинала |
| Окисление контактов в патроне лампочки или разъемах | Осмотреть контакты на наличие окисления, грязи или коррозии | Очистить контакты, при необходимости обработать специальным средством от коррозии |
| Поврежденная проводка | Проверить проводку на наличие обрывов, замыканий или повреждений изоляции с помощью тестера | Заменить поврежденный участок проводки |
| Неисправный выключатель заднего хода | Проверить работу выключателя с помощью тестера, проверить его электрическое сопротивление | Заменить неисправный выключатель |
| Неисправность в проводке от выключателя заднего хода до фонаря | Прозвонить проводку от выключателя до фонаря с помощью тестера | Ремонт или замена поврежденного участка проводки |
| Неисправность блока управления освещением | Проверить блок управления освещением на наличие неисправностей с помощью диагностического оборудования | Ремонт или замена блока управления освещением |
| Неисправность в цепи питания фонаря заднего хода (например, масса) | Проверить наличие напряжения на контактах фонаря заднего хода с помощью тестера, проверить надежность контакта массы | Устранить неисправность в цепи питания |
Интересные факты
Вот несколько интересных фактов, связанных с проблемой неработающего фонаря заднего хода:
-
Безопасность на дороге: Фонари заднего хода играют важную роль в безопасности. Они сигнализируют другим водителям о том, что автомобиль движется назад, что помогает предотвратить аварии. В некоторых странах отсутствие работающего фонаря заднего хода может привести к штрафам.
-
Причины неисправности: Неисправность фонаря заднего хода может быть вызвана несколькими факторами, включая перегоревшую лампочку, проблемы с предохранителем или неисправности в проводке. Часто водители не подозревают, что проблема может быть связана с электрической системой автомобиля.
-
Самостоятельная диагностика: Многие автомобилисты могут самостоятельно проверить фонарь заднего хода, заменив лампочку или проверив предохранители. Это может сэкономить время и деньги на обращение в сервисный центр. Однако, если проблема не решается, лучше обратиться к профессионалам для более глубокой диагностики.
Что делать, если не работает фонарь заднего хода ВАЗ
Существуют ситуации, когда фонарь заднего хода не загорается при включении задней передачи. Это создает неудобства для водителя и лишает других участников дорожного движения информации о его намерениях. При выявлении такой неисправности необходимо сразу заняться ремонтом электрической цепи фонаря.
Читайте также:
Первым делом проверьте предохранитель. Монтажный блок может находиться в подкапотном пространстве или под приборной панелью. Откройте его и оцените состояние предохранителя. Чтобы узнать, какой предохранитель отвечает за фонарь, обратитесь к справочной литературе по электрооборудованию вашего автомобиля. Если предохранитель сгорел, сначала найдите и устраните короткое замыкание, проверив проводку. Если предохранитель в порядке, переходите к следующему этапу.
Следующим шагом проверьте лампу. Возможно, она перегорела. Используйте стандартный тестер с 12-вольтовой батареей, подключив его к контактам лампы. Если лампа не загорелась, замените ее. Если она светится, проблема в другом.

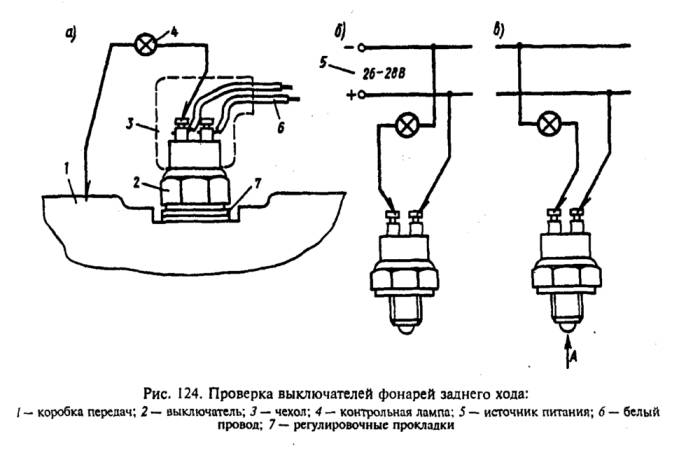

Третьим пунктом проверки является устройство, известное как «лягушка», расположенное в нижней части автомобиля, в районе коробки передач. Проверьте контактные соединения и очистите их, если они загрязнены. Если это не решает проблему, ищите неисправность в замке зажигания.
Цепь фонаря заднего хода проходит через замок зажигания. Разберите кожух замка и проверьте состояние контактов, отвечающих за включение фонаря. Если фонарь не работает, могут быть проблемы и с другими устройствами, питающимися через замок зажигания, такими как вентилятор отопителя.
Откройте схему электрооборудования вашего автомобиля и проследите за цветами проводов, обеспечивающих питание фонаря заднего хода. Начните с проверки питания лампы. Установите тестер на 12 вольт и подключите щупы к контактам в задней части автомобиля, при этом задняя передача и зажигание должны быть включены. Если напряжение равно нулю, переходите к проверке «лягушки». Если питание на ней есть, вероятнее всего, поврежден провод от «лягушки» к фонарю. Если питания нет, проверьте контактные выводы замка зажигания и монтажного блока. Питание должно появиться в этих местах. На основе полученных данных найдите неисправный провод и замените его.
Видео – Как улучшить фонари заднего хода на ВАЗ 2107
Вот так выполняется ремонт фонаря заднего хода. Как видите, это совсем не сложно и от вас потребуются простейшие знания электротехники.
Проверка и замена предохранителя фонаря заднего хода
Если фонарь заднего хода вашего автомобиля не горит, одной из первых вещей, которую следует проверить, является предохранитель. Предохранители защищают электрические цепи от перегрузок и коротких замыканий, и если предохранитель сгорел, это может привести к тому, что фонарь заднего хода перестанет функционировать.
Для начала, вам потребуется найти блок предохранителей вашего автомобиля. Обычно он располагается под капотом или в салоне, в зависимости от модели. Информацию о местоположении блока предохранителей можно найти в руководстве пользователя вашего автомобиля.
После того как вы нашли блок предохранителей, откройте его и найдите схему, которая указывает, какой предохранитель отвечает за фонарь заднего хода. Обычно это предохранитель с обозначением “Reverse Light” или “Back Up Light”.
Следующим шагом будет проверка состояния предохранителя. Для этого аккуратно извлеките его из гнезда с помощью пинцета или специального инструмента. Осмотрите предохранитель на наличие повреждений: если металлическая нить внутри предохранителя перерезана или отсутствует, это означает, что предохранитель сгорел и его необходимо заменить.
При замене предохранителя важно использовать предохранитель с тем же номиналом, что и оригинальный. Номинал предохранителя обычно указывается на его корпусе или в руководстве пользователя. Установка предохранителя с неправильным номиналом может привести к повторному сгоранию или повреждению электрической цепи.
После установки нового предохранителя, закройте блок предохранителей и проверьте работу фонаря заднего хода. Если он все еще не горит, возможно, проблема заключается в другом компоненте электрической цепи, и потребуется дальнейшая диагностика.
Не забывайте, что регулярная проверка предохранителей и их замена при необходимости — это важная часть обслуживания автомобиля, которая поможет избежать неожиданных проблем с электрическими системами.
Вопрос-ответ
Как проверить, работает ли фонарь заднего хода?
Для проверки работы фонаря заднего хода необходимо включить зажигание автомобиля и включить заднюю передачу. Затем визуально осмотрите фонарь на заднем бампере. Если он не светится, можно также проверить предохранитель, отвечающий за его работу, и заменить его при необходимости.
Что может быть причиной, если фонарь заднего хода не горит?
Причинами могут быть: перегоревшая лампочка, неисправный выключатель заднего хода, поврежденные провода или проблемы с предохранителем. Рекомендуется проверить каждую из этих составляющих, чтобы определить источник проблемы.
Как самостоятельно заменить лампочку фонаря заднего хода?
Для замены лампочки фонаря заднего хода нужно открыть багажник, снять защитную крышку фонаря (если она есть), вынуть старую лампочку и установить новую, убедившись, что она правильно зафиксирована. После этого закройте крышку и проверьте работу фонаря.
Советы
СОВЕТ №1
Проверьте предохранитель. Часто причиной неработающего фонаря заднего хода является перегоревший предохранитель. Ознакомьтесь с руководством пользователя вашего автомобиля, чтобы найти расположение соответствующего предохранителя и проверьте его состояние.
СОВЕТ №2
Осмотрите лампочку. Если предохранитель в порядке, следующим шагом будет проверка самой лампочки. Вытащите лампочку из патрона и осмотрите её на наличие повреждений или обгоревших контактов. При необходимости замените лампочку на новую.
СОВЕТ №3
Проверьте проводку и соединения. Если лампочка и предохранитель исправны, возможно, проблема кроется в проводке или соединениях. Осмотрите провода на наличие повреждений или коррозии, а также убедитесь, что все соединения надежны и не имеют окисления.
СОВЕТ №4
Обратитесь к специалисту. Если вы не смогли самостоятельно выявить и устранить проблему, лучше обратиться к профессиональному механику. Они смогут провести диагностику и устранить неисправность более эффективно и безопасно.
