Дроссельная заслонка — ключевой элемент систем питания двигателей внутреннего сгорания, контролирующий подачу воздуха и смесь топлива с воздухом в цилиндры. В статье рассмотрим назначение и принцип работы дроссельной заслонки в карбюраторных, инжекторных и моновпрысковых системах. Это поможет читателям понять, как эти устройства влияют на производительность и эффективность двигателя. Знание работы дроссельной заслонки позволит владельцам автомобилей и механикам более осознанно подходить к обслуживанию и настройке двигателей.

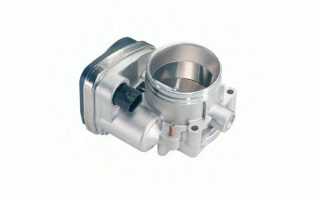

Что такое дроссельная заслонка?
Дроссельная заслонка — элемент впускной системы двигателей внутреннего сгорания, контролирующий подачу воздуха для образования топливовоздушной смеси. Она устанавливается между впускным коллектором и воздушным фильтром.
Заслонка работает как воздушный клапан: при открытии давление в впускной системе выравнивается с атмосферным, а при закрытии — снижается, создавая вакуум.
Существуют два основных типа привода для заслонки: механический и электрический.
Дроссельная заслонка играет ключевую роль в управлении подачей воздуха в двигатель, как в карбюраторных, так и в инжекторных системах. Эксперты отмечают, что в карбюраторе дроссельная заслонка регулирует поток воздуха, который смешивается с топливом, обеспечивая оптимальное соотношение для сгорания. При открытии заслонки увеличивается объем воздуха, что способствует повышению мощности двигателя. В инжекторных системах дроссельная заслонка также отвечает за контроль воздушного потока, но дополнительно взаимодействует с электронными датчиками и блоком управления, что позволяет более точно регулировать подачу топлива в зависимости от условий работы двигателя. Это обеспечивает не только лучшую производительность, но и снижение выбросов вредных веществ. Таким образом, дроссельная заслонка является важным элементом, влияющим на эффективность работы двигателя и его экологические характеристики.

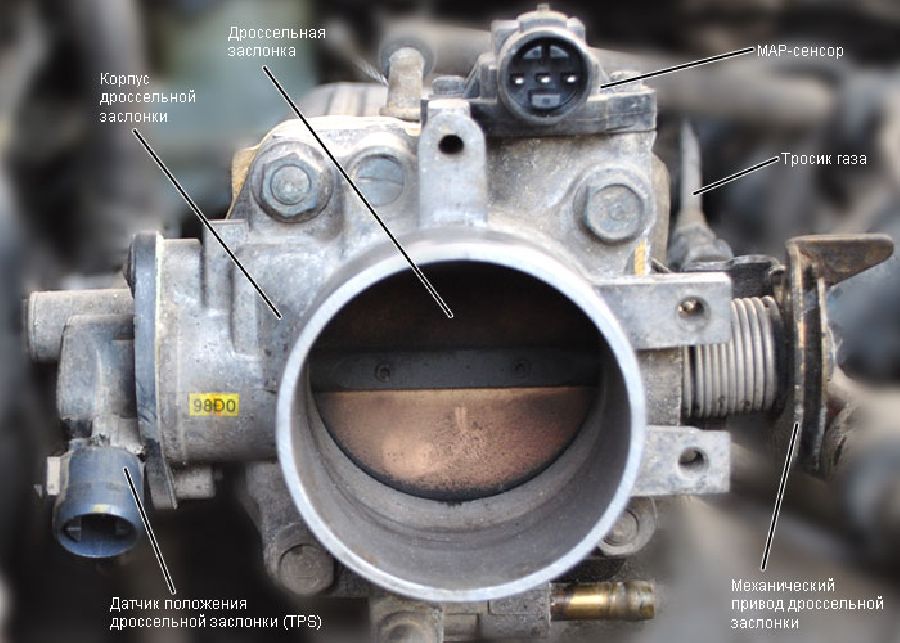

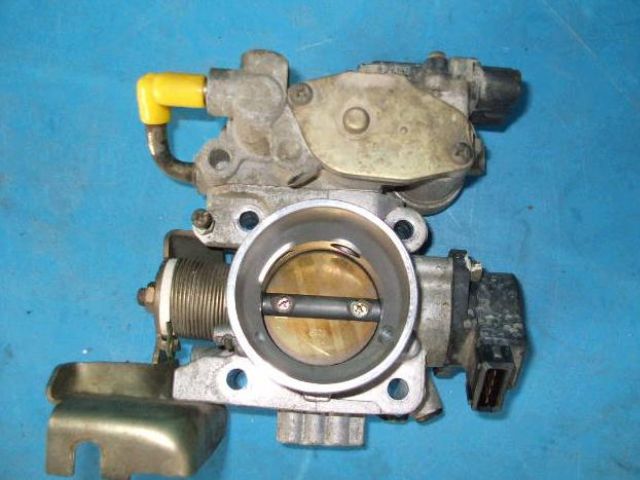

Устройство и схема дроссельной заслонки с механическим приводом
- патрубок подвода охлаждающей жидкости;
- патрубок системы вентиляции картера;
- патрубок отвода охлаждающей жидкости;
- датчик положения дроссельной заслонки;
- регулятор холостого хода;
- патрубок системы улавливания паров бензина;
- дроссельная заслонка.
Этот способ регулирования подачи воздуха применяется на карбюраторных автомобилях. Дроссельная заслонка и педаль газа имеют тесную связь, выполненную в виде металлического троса. Все элементы заслонки представляют собой единый блок, который включает в себя: регулятор холостого хода, датчик положения дроссельной заслонки, заслонка, закрепленная на специальном валу и корпус.
Корпус имеет отдельные патрубки для циркуляции системы охлаждения, которая подключается к системе охлаждения двигателя автомобиля. Также, встроена система вентиляции картера и улавливания паров бензина.
Регулятор холостого хода обеспечивает равномерное вращение коленчатого вала на время пуска двигателя и его прогрева, в то время как, дроссельная заслонка закрыта. В состав регулятора входит шаговый электродвигатель и специальный клапан. Они регулируют количество поступающего воздуха независимо от положения дроссельной заслонки.
| Характеристика | Карбюратор | Инжектор |
|---|---|---|
| Назначение | Регулирует количество топливно-воздушной смеси, поступающей в двигатель | Регулирует количество воздуха, поступающего в двигатель, косвенно влияя на подачу топлива |
| Принцип работы | Механически управляется педалью акселератора. Поворот дроссельной заслонки изменяет сечение воздушного канала, создавая разрежение, которое засасывает топливо из карбюратора. | Управляется электронным блоком управления (ЭБУ). Положение дроссельной заслонки определяется датчиком положения дроссельной заслонки (ДПДЗ). ЭБУ, основываясь на показаниях ДПДЗ и других датчиков, регулирует подачу топлива форсунками. |
| Конструкция | Простая механическая конструкция, состоящая из заслонки, оси и троса газа. | Более сложная конструкция, включающая в себя электронный привод, датчики положения и температуры. |
| Регулировка | Может регулироваться вручную (например, регулировка холостого хода). | Регулировка осуществляется автоматически ЭБУ. |
| Диагностика неисправностей | Визуальный осмотр, проверка механизма. | Диагностика с помощью сканера OBD-II. |
Интересные факты
Вот несколько интересных фактов о дроссельной заслонке и её работе как в карбюраторе, так и в инжекторной системе:
Читайте также:
-
Регулирование воздушного потока: Дроссельная заслонка отвечает за регулирование количества воздуха, поступающего в двигатель. В карбюраторных системах она управляет воздушной смесью, а в инжекторных системах — подачей топлива, что позволяет оптимизировать работу двигателя в зависимости от его нагрузки и оборотов.
-
Электронное управление: В современных инжекторных системах дроссельная заслонка часто управляется электронным способом (DBW — Drive By Wire). Это означает, что вместо механического соединения с педалью акселератора используется электронный сигнал, что позволяет более точно контролировать подачу воздуха и улучшает реакцию двигателя на команды водителя.
-
Влияние на экономию топлива: Правильная настройка дроссельной заслонки может значительно повлиять на экономию топлива. В карбюраторных системах неправильная настройка может привести к обогащению смеси, что увеличивает расход топлива. В инжекторных системах, благодаря более точному контролю, можно добиться более эффективного сгорания и, как следствие, снижения расхода топлива.
Дроссельная заслонка в карбюраторе
Дозировка топлива в карбюраторе происходит благодаря эффекту Вентури: поток с низкой плотностью и высокой скоростью захватывает более плотные частицы. На холостом ходу наполнение цилиндров топливовоздушной смесью минимально. Воздушный поток, проходя между заслонкой и корпусом карбюратора, поднимает топливо из поплавковой камеры.
Топливный жиклер регулирует объем бензина, поступающего к дроссельной заслонке для смешивания с воздухом. При нажатии на акселератор сопротивление воздушному потоку уменьшается, что увеличивает скорость и усиливает эффект Вентури. Такая конструкция карбюратора обеспечивает стабильное соотношение топливовоздушной смеси независимо от положения дроссельной заслонки.
В моновпрыске

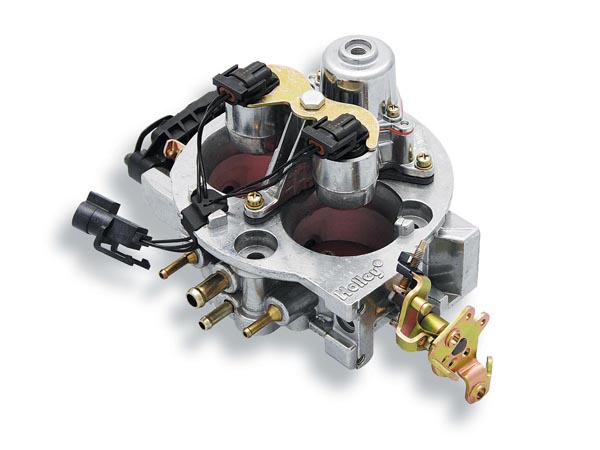

По конструкции моновпрыск похож на карбюратор – топливовоздушная смесь образуется в смесительной камере. В отличие от карбюратора, состав смеси регулируется электроникой. Дроссельная заслонка регулирует количество воздуха, которое поступает в цилиндры. Датчики массового расхода воздуха (ДМРВ), положения дроссельной заслонки (ДПДЗ) и положения коленчатого вала (ДПКВ) поставляют контроллеру всю необходимую информацию для расчета количества топлива. По команде контроллера форсунка с электрическим управлением впрыскивает необходимое количество топлива, которое смешиваясь с воздухом, образует топливовоздушную смесь.
В инжекторе
В инжекторных системах используется метод управления подачей топлива, аналогичный моновпрысковым. Главное отличие — топливовоздушная смесь создается во впускном коллекторе (инжекторные системы) или в цилиндре (системы прямого впрыска). Дроссельная заслонка в инжекторных двигателях регулирует объем воздуха так же, как в карбюраторных или моновпрысковых моторах.

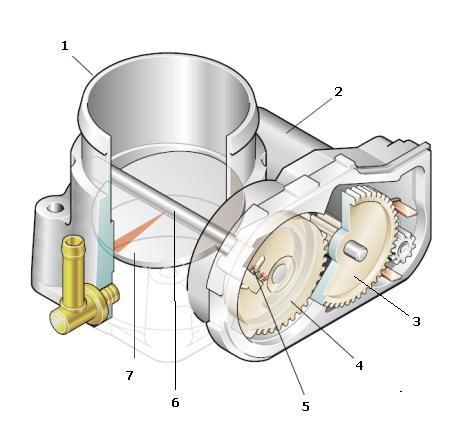

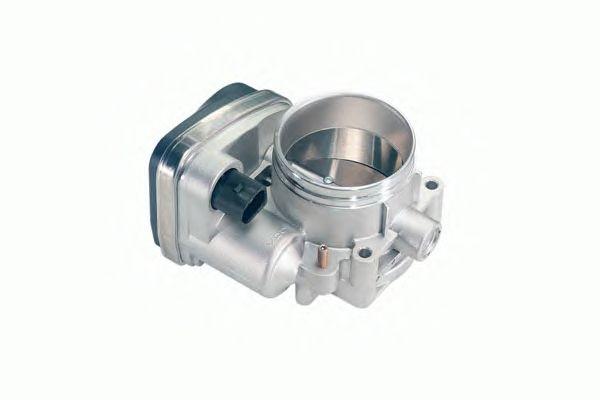

Заслонка с электрическим приводом
В настоящее время, автомобили комплектуются дроссельной заслонкой со встроенным электродвигателем. Это позволяет достигнуть самого минимального расхода топлива и сделать управление автомобилем безопасным и экологичным.
Среди особенностей электрической заслонки можно отметить полное отсутствие механической связи дросселя и педали газа, так как вместо троса, теперь, стоит электронный блок управления. Кроме того, регулировка холостого хода выполняется только дроссельной заслонкой.
-
Читайте также:
Электронный блок сам подбирает частоту вращения коленчатого вала без участия водителя при любых режимах работы двигателя.
Проблемы и неисправности дроссельной заслонки
Дроссельная заслонка, как важный элемент системы впуска, может сталкиваться с различными проблемами и неисправностями, которые негативно сказываются на работе двигателя. Одной из наиболее распространенных проблем является загрязнение дроссельной заслонки. С течением времени на поверхности заслонки и в каналах могут накапливаться отложения, такие как сажа и грязь, что приводит к нарушению ее работы. Загрязненная заслонка может не полностью открываться или закрываться, что вызывает нестабильные обороты двигателя, его провалы при ускорении и повышенный расход топлива.
Еще одной распространенной неисправностью является механическое повреждение дроссельной заслонки. Это может произойти в результате износа или неправильной эксплуатации. Например, если заслонка заедает или не возвращается в исходное положение, это может привести к постоянному увеличению оборотов двигателя, что создает опасные условия для эксплуатации автомобиля.
Электронные дроссельные заслонки, используемые в современных инжекторных системах, также могут вызывать проблемы. Одной из таких проблем является сбой в работе датчиков, отвечающих за положение заслонки. Если датчик положения дроссельной заслонки (TPS) выходит из строя или дает неверные показания, это может привести к неправильному управлению подачей топлива и воздуха, что, в свою очередь, вызывает ухудшение динамических характеристик автомобиля и увеличение выбросов вредных веществ.
Кроме того, проблемы с электрической частью дроссельной заслонки могут проявляться в виде ошибок в системе управления двигателем. Например, если происходит обрыв проводки или короткое замыкание, это может привести к тому, что система не сможет корректно управлять открытием и закрытием заслонки, что также негативно сказывается на работе двигателя.
Не менее важным аспектом является необходимость регулярного обслуживания дроссельной заслонки. Рекомендуется периодически проверять и очищать заслонку, а также контролировать состояние всех связанных с ней компонентов. Это поможет предотвратить многие проблемы и продлить срок службы как самой дроссельной заслонки, так и двигателя в целом.
В случае возникновения проблем с дроссельной заслонкой важно своевременно диагностировать и устранять неисправности. Это может потребовать как визуального осмотра, так и использования специализированного оборудования для считывания кодов ошибок. В некоторых случаях может потребоваться замена дроссельной заслонки или ее компонентов, что следует доверить квалифицированным специалистам.
Вопрос-ответ
Какова основная функция дроссельной заслонки в двигателе?
Основная функция дроссельной заслонки заключается в регулировании потока воздуха, поступающего в двигатель. Она контролирует количество воздуха, которое смешивается с топливом, что, в свою очередь, влияет на мощность и эффективность работы двигателя.
- Читайте также:
Чем отличается работа дроссельной заслонки на карбюраторе от работы на инжекторе?
На карбюраторе дроссельная заслонка управляет потоком воздуха, который затем смешивается с топливом в карбюраторе, создавая топливно-воздушную смесь. В инжекторной системе дроссельная заслонка также регулирует поток воздуха, но топливо подается через форсунки, которые контролируются электронным блоком управления, что обеспечивает более точное дозирование и улучшает эффективность сгорания.
Как дроссельная заслонка влияет на экономию топлива?
Дроссельная заслонка играет ключевую роль в экономии топлива, так как она регулирует количество воздуха, поступающего в двигатель. При оптимальном открытии заслонки достигается идеальное соотношение топливно-воздушной смеси, что позволяет двигателю работать более эффективно и снижает расход топлива. Неправильная настройка или неисправность дроссельной заслонки могут привести к увеличению расхода топлива.
Советы
СОВЕТ №1
Изучите устройство дроссельной заслонки в вашем автомобиле. Понимание ее конструкции и принципа работы поможет вам лучше ориентироваться в возможных проблемах и их решениях.
СОВЕТ №2
Регулярно проверяйте состояние дроссельной заслонки. Накопление грязи и отложений может негативно сказаться на работе двигателя, поэтому периодическая чистка поможет избежать многих проблем.
СОВЕТ №3
Обратите внимание на разницу в работе дроссельной заслонки на карбюраторе и инжекторе. Знание этих различий поможет вам правильно диагностировать неисправности и выбрать подходящие методы ремонта.
СОВЕТ №4
Если вы заметили изменения в работе двигателя, такие как нестабильные обороты или потеря мощности, не откладывайте диагностику дроссельной заслонки. Раннее выявление проблемы может сэкономить вам время и деньги на ремонте.
