Маховик и сцепление — ключевые компоненты трансмиссии автомобиля, и их состояние влияет на работу двигателя и безопасность транспортного средства. Износ этих деталей может вызвать проблемы, такие как пробуксовка сцепления, вибрации и поломка двигателя. В статье рассмотрим допустимые значения износа маховика и основные причины его деградации. Знание этих аспектов поможет автовладельцам своевременно выявлять проблемы и принимать меры для их устранения, что обеспечит надежность и долговечность автомобиля.
Про маховик и сцепление
Исправный чугунный маховик — ключевой элемент для работы двигателя внутреннего сгорания. Он также служит опорой для муфты, и допустимые параметры его износа определяются в сочетании с другими частями сцепления.
Когда говорим о маховике, подразумеваем всю систему сцепления. Эта деталь непосредственно связана со сцеплением и является его основой.
Рассмотрим работу и расположение элементов сцепления.
- Вдоль внешней границы маховика устанавливается металлический обруч, зубья которого взаимодействуют с деталью стартера при запуске двигателя. Обруч изготавливается из прочной стали и подвергается закалке для повышения прочности. Он устанавливается на балансир кривошипного вала после нагрева до 180 градусов.
- Область маховика, контактирующая с диском сцепления, испытывает значительные нагрузки. Эта деталь крепится болтами к окончанию кривошипного вала, которые фиксируются специальной шайбой для надежности.
Важно. Маховики должны проходить обязательную статическую балансировку (дисбаланс не должен превышать 0,1 Нм).
Ключевые моменты:
- маховик подлежит регулировке после установки на кривошипный вал;
- в процессе эксплуатации изнашивается обратная плоскость маховика, соприкасающаяся с диском сцепления;
- чаще всего изнашивается металлический обруч-венец.

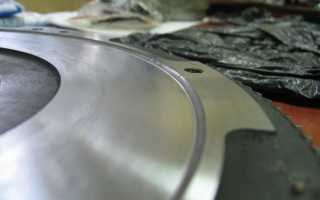

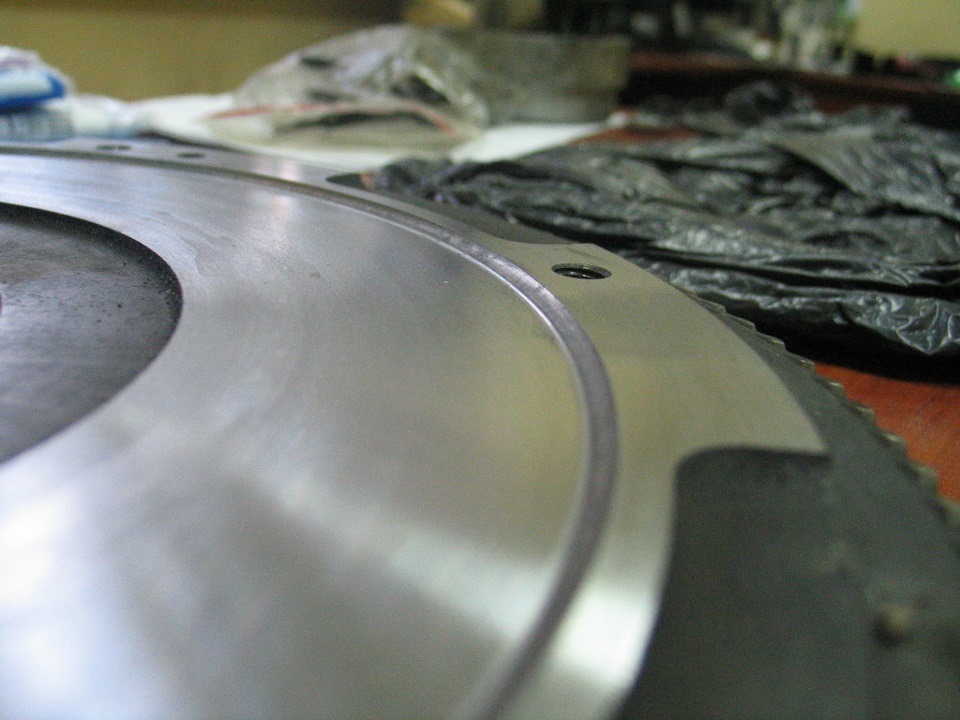

Если задняя плоскость маховика износилась, ее шлифуют на станке с соблюдением необходимых правил. При износе венца его требуется заменить, выбивая с детали.
В некоторых случаях, если венец очень прочно сидит, можно просверлить отверстия в основании обруча, чтобы он раскололся, не повредив чугунный материал маховика.
Новый обруч устанавливают как «на холодную», так и «на горячую». У каждого метода есть свои плюсы и минусы. Установка «на холодную» обеспечивает более длительный срок службы венца, но процесс сложнее. Установка «на горячую» проще, но требует осторожности, чтобы избежать неравномерного прогрева.

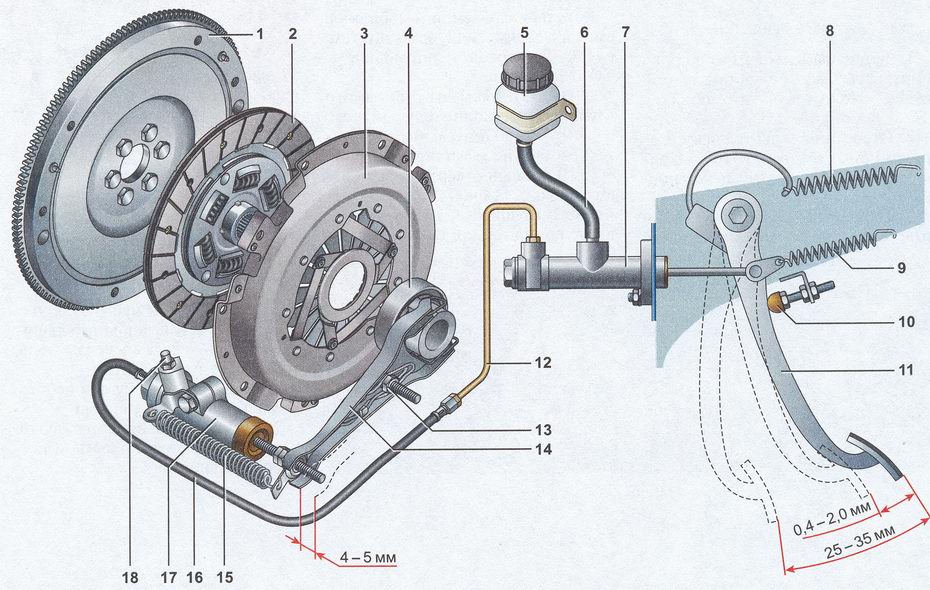

Теперь рассмотрим расположение маховика и элементов сцепления на схеме (однодисковое сцепление):
- рычаг педали сцепления;
- вал, передающий усилие от нажатия;
- вилка выключения муфты;
- нажимной диск;
- ведомый диск;
- демпферная система из пружин ведущего диска;
- выжимной рычаг;
- подшипник упорного типа;
- накладки или феродо;
- первичный вал коробки передач.
Эксперты в области автомобильной техники подчеркивают, что допустимый износ маховика и сцепления является критически важным аспектом для обеспечения безопасной и эффективной работы трансмиссии. Согласно их мнению, износ маховика не должен превышать 0,5 мм, в то время как для сцепления допустимый предел составляет 1-2 мм в зависимости от типа автомобиля. При превышении этих значений может возникнуть риск пробуксовки сцепления, что приведет к снижению мощности и увеличению расхода топлива. Специалисты рекомендуют регулярно проверять состояние этих компонентов, особенно при высоких пробегах, чтобы избежать дорогостоящего ремонта и обеспечить надежность работы автомобиля. Правильный уход и своевременная замена изношенных деталей помогут продлить срок службы трансмиссии и повысить безопасность на дороге.
Таблица заводских допустимых размеров и зазоров основных деталей муфты
| Обозначение и наименование сопряженных деталей | Номинальный размер и допуск, мм | Зазор, мм | Предел допустимого износа, мм |
|---|---|---|---|
| 2141-1701030 – первичный вал коробки передач | 1,595+0,046+0,029 (высота зуба вала) |
0,02 – 0,132 | 0,3 |
| 2141-1601142 – ступица ведомого диска | 1,661+0,066+0,033 (впадина ступицы) |
||
| 2141-1601036-10 – направляющая втулка | 31-0,080-0,180(диаметр) | 0,08 – 0,219 | 0,4 |
| 2141-1602055 – валик педалей | 20-0,033 (диаметр) |
||
| 2141-1601242 – вал выключения сцепления | 20-0,033 (диаметр) |
0,04 – 0,325 | 0,6 |
| 2141-1601222 – втулка вала большая | 3,48-0,12 (толщина стенки) |
Интересные факты
Вот несколько интересных фактов, связанных с темой допустимого износа маховика и сцепления:
Читайте также:
-
Износ и его влияние на производительность: Допустимый износ маховика и сцепления напрямую влияет на эффективность работы трансмиссии. При превышении допустимого износа сцепление может начать проскальзывать, что приводит к снижению мощности, передаваемой на колеса, и увеличению расхода топлива.
-
Материалы и технологии: Современные маховики и сцепления изготавливаются из различных материалов, включая композитные и легированные стали, что позволяет значительно увеличить их срок службы. Некоторые производители используют специальные покрытия для уменьшения трения и повышения износостойкости, что также влияет на допустимый уровень износа.
-
Регулярная диагностика: Периодическая проверка состояния маховика и сцепления является важной частью технического обслуживания автомобиля. Многие современные автомобили оснащены системами диагностики, которые могут предупреждать водителя о необходимости проверки этих компонентов, что помогает избежать серьезных поломок и дорогостоящего ремонта.
Признаки износа маховика
Основным признаком износа детали является подергивание педали сцепления при нажатии. «Рывки» автомобиля сигнализируют о проблемах с маховиком или сцеплением.
Явные признаки износа включают видимые повреждения, которые можно заметить только после разборки автомобиля. Поэтому опытные водители советуют проверять состояние маховика и сцепления при ремонте и снятии коробки передач.
К второстепенным признакам износа относятся трудности при переключении передач, пробуксовка, резкий или медленный старт и другие подобные симптомы.
Признаки износа сцепления отличаются от признаков износа маховика. Если диск сцепления исчерпал ресурс, в салоне и под капотом будет ощущаться запах гари.
Еще одним признаком износа диска является неполное срабатывание механизма. В этом случае необходимо заменить деталь или прокладку. Игнорирование проблемы может привести к капитальному и дорогостоящему ремонту.
Современные автомобили часто оснащены роботизированными коробками передач. На таких трансмиссиях о необходимости ремонта сцепления свидетельствует неожиданное срабатывание защитной системы.
Кроме того, на роботах признаком неисправности сцепления является затрудненное переключение передач.
Как проводится проверка
Если работа маховика или диска сцепления попадает под сомнение, надо провести следующие диагностические приемы:
-
Читайте также:
- диагностировать состояние плоскости маховика (зеркала) на наличие задиров, царапин или других следов износа;
- осуществить проверку на биение – оно не должно превосходить две десятые миллиметра (в случае повышенного биения принимаются неотложные меры, иначе произойдет износ ведомого диска, будут наблюдаться рывки и дерганья в процессе задействования сцепления);
- диагностируется искореживание диска муфты (НДС) и маховика (если наблюдается коробление, то оно устраняется путем шлифования).
Примечание. Самая малая дозволенная толщина НДС обязана быть не менее 20-21 мм. Тоньше этого диск быть не должен, иначе происходит ухудшение работы демпферной системы сцепления.
Вот еще, что следует проверить:
- диагностировать зеркало НДС на гладкость (при этом допустима вогнутость не более 0.08 мм, а выпуклости вообще быть не должно);
- проверяется чистота зеркала (должна быть не ниже 1.6 мкм);
- тщательно диагностировать первый вальный подшипник (не допускается никаких заеданий);
- отдельно проверять фрикционные накладки, которые обязательно надо менять при появлении на них трещин или значительном износе материала (головки фиксаторных заклепок не должны утопать относительно рабочей поверхности материала более 0.2 мм).
Зная допустимый износ маховика и элементов муфты, удастся предостеречь основные проблемы и сложности, несущие кардинальный характер.
Рекомендации по замене маховика и сцепления
Замена маховика и сцепления — это важная процедура, которая требует внимательного подхода и соблюдения определенных рекомендаций. Правильная замена этих компонентов не только продлевает срок службы автомобиля, но и обеспечивает его безопасность и комфорт в эксплуатации.
Первое, на что стоит обратить внимание, это выбор качественных запчастей. При замене маховика и сцепления рекомендуется использовать оригинальные детали или высококачественные аналоги от проверенных производителей. Это поможет избежать проблем с совместимостью и гарантирует надежность работы системы.
Перед началом замены необходимо провести диагностику состояния существующих компонентов. Важно проверить не только сам маховик и сцепление, но и связанные с ними элементы, такие как подшипники, вилки сцепления и другие детали. Если они изношены или повреждены, их также следует заменить.
При замене маховика следует учитывать его допустимый износ. Обычно, если поверхность маховика имеет значительные царапины, трещины или другие повреждения, его необходимо заменить. Также стоит обратить внимание на толщину маховика: если она меньше допустимой нормы, это может привести к неправильной работе сцепления и другим проблемам.
Что касается сцепления, то его замена должна производиться при первых признаках износа, таких как пробуксовка, затрудненное переключение передач или посторонние звуки при работе. Важно помнить, что игнорирование этих симптомов может привести к более серьезным повреждениям трансмиссии.
При установке новых компонентов необходимо следовать рекомендациям производителя по моменту затяжки болтов и порядку сборки. Неправильная установка может привести к быстрому износу или поломке новых деталей.
После завершения замены рекомендуется провести тест-драйв автомобиля, чтобы убедиться в правильности установки и отсутствии посторонних шумов. Также стоит проверить работу сцепления в различных режимах, чтобы удостовериться в его надежности.
В заключение, замена маховика и сцепления — это ответственная задача, требующая внимательности и знания. Следуя рекомендациям и обращая внимание на состояние компонентов, можно значительно продлить срок службы автомобиля и обеспечить его безопасную эксплуатацию.
Вопрос-ответ
Как определить допустимый износ маховика?
Допустимый износ маховика можно определить, проверив его толщину и состояние рабочей поверхности. Обычно производители автомобилей указывают минимальные размеры в технической документации. Если маховик имеет трещины, значительные задиры или его толщина меньше допустимой, его необходимо заменить.
Какие признаки указывают на износ сцепления?
Признаки износа сцепления включают пробуксовку при ускорении, трудности с переключением передач, а также посторонние звуки при работе сцепления. Если вы заметили один или несколько из этих симптомов, рекомендуется провести диагностику системы сцепления.
Как часто следует проверять состояние маховика и сцепления?
Рекомендуется проверять состояние маховика и сцепления каждые 30-50 тысяч километров пробега или при проведении планового технического обслуживания. Однако, если вы заметили какие-либо признаки износа, лучше обратиться к специалисту для более тщательной проверки.
Советы
СОВЕТ №1
Регулярно проверяйте состояние маховика и сцепления. Обратите внимание на признаки износа, такие как вибрации при переключении передач или трудности с включением сцепления. Это поможет избежать серьезных проблем и дорогостоящего ремонта в будущем.
СОВЕТ №2
Следите за уровнем и состоянием трансмиссионной жидкости. Низкий уровень или загрязненная жидкость могут привести к перегреву и ускоренному износу сцепления и маховика. Регулярная замена жидкости поможет продлить срок службы этих компонентов.
СОВЕТ №3
При замене сцепления всегда проверяйте состояние маховика. Если на нем есть значительные повреждения или износ, лучше заменить его одновременно со сцеплением. Это сэкономит вам время и деньги в будущем, так как не придется разбирать трансмиссию повторно.
СОВЕТ №4
Обратите внимание на стиль вождения. Резкие старты и частые пробуксовки сцепления могут значительно ускорить его износ. Постарайтесь избегать агрессивного вождения и используйте плавные переходы между передачами для увеличения срока службы сцепления и маховика.
-
