В статье рассмотрим электронный датчик скорости на автомобилях ВАЗ 2110 и 2114: его принцип работы, местоположение и процесс замены. Знание о функционировании этого компонента и правильной замене поможет владельцам избежать проблем с показаниями спидометра и повысить надежность автомобиля. Также обсудим различия в конструкции датчиков на моделях до и после 2006 года, что будет полезно для автовладельцев.
Как работает электронный датчик
До 2006 года на автомобилях использовались датчики скорости, работающие в паре с приводом. Ведущая шестерня главной пары вращала шестеренку привода. Эти датчики устанавливались на автомобили с механическими спидометрами, для чего заменяли индикатор скорости на новый, который работал от импульсов датчика, а не от вращающегося тросика. Основой работы датчика является эффект Холла, при котором электродвижущая сила (ЭДС) в индуктивной катушке изменяется при прохождении металлического объекта. С 2006 года начали устанавливать новые датчики, которые не требовали привода и функционировали с репером (металлическим штырьком), установленным на ведущей шестерне редуктора.
Эксперты отмечают, что датчик скорости на автомобилях ВАЗ обычно расположен на трансмиссии, что делает его доступным для замены. Для начала необходимо отключить аккумулятор, чтобы избежать короткого замыкания. Затем следует снять защитный кожух и открутить крепежные болты, удерживающие датчик. После этого можно аккуратно извлечь старый датчик и установить новый, следя за тем, чтобы он был правильно зафиксирован. Важно также проверить состояние проводки и разъемов, так как они могут быть причиной неисправности. Завершив установку, специалисты рекомендуют подключить аккумулятор и протестировать работу датчика, чтобы убедиться в его исправности.

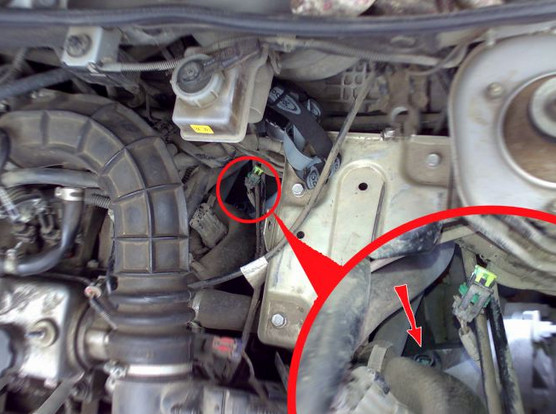

Где расположен датчик скорости на ВАЗ
На всех автомобилях ВАЗ 2108-2115 датчик находится в корпусе коробки переключения передач (КПП) сзади правого края двигателя. На 8-клапанных двигателях наиболее удобно подбираться к датчику со стороны аккумулятора. На 16-клапанных датчик расположен также, поэтому и добираются до него аналогично.
| Компонент | Расположение | Процедура замены |
|---|---|---|
| Датчик скорости (в зависимости от модели ВАЗ) | В коробке передач (чаще всего на выходе первичного вала), реже на приводе спидометра | 1. Отсоединить клемму “минус” от аккумулятора. 2. Снять привод спидометра. 3. Открутить крепёжные элементы датчика скорости. 4. Аккуратно извлечь датчик. 5. Установить новый датчик, соблюдая правильность установки. 6. Присоединить привод спидометра. 7. Подключить клемму “минус” к аккумулятору. 8. Проверить работоспособность спидометра. |
| Привод спидометра | Между коробкой передач и приборной панелью | 1. Отсоединить привод от приборной панели. 2. Отсоединить привод от коробки передач. 3. Установить новый привод, соблюдая правильность установки. |
| Разъём датчика скорости | На корпусе коробки передач, рядом с датчиком скорости | Проверить целостность контактов и проводки. При необходимости заменить разъём. |
Интересные факты
Вот несколько интересных фактов о датчике скорости на автомобилях ВАЗ:
-
Расположение датчика: Датчик скорости на автомобилях ВАЗ обычно расположен на коробке передач. В зависимости от модели, он может находиться в разных местах, но чаще всего его можно найти на задней части трансмиссии. Это позволяет ему точно измерять скорость вращения выходного вала коробки, что затем преобразуется в информацию о скорости автомобиля.
-
Признаки неисправности: Если датчик скорости выходит из строя, это может привести к различным проблемам, таким как неправильные показания спидометра, сбои в работе системы ABS и даже проблемы с трансмиссией. Водители могут заметить, что спидометр “зависает” или показывает нулевое значение, даже когда автомобиль движется.
-
Замена датчика: Замена датчика скорости на ВАЗ — это относительно простая процедура, которую можно выполнить самостоятельно. Для этого обычно достаточно открутить старый датчик, установить новый и подключить его к электропроводке. Однако важно убедиться, что автомобиль стоит на ровной поверхности и коробка передач находится в нейтральном положении, чтобы избежать повреждений.
Замена датчика скорости на авто, выпущенных до и после 2006 года
Проверка датчика описана в статье о неисправном спидометре. Сначала отключите минусовую клемму аккумулятора. Затем отсоедините разъем от электронного датчика скорости, нажав на фиксатор и потянув разъем вверх.

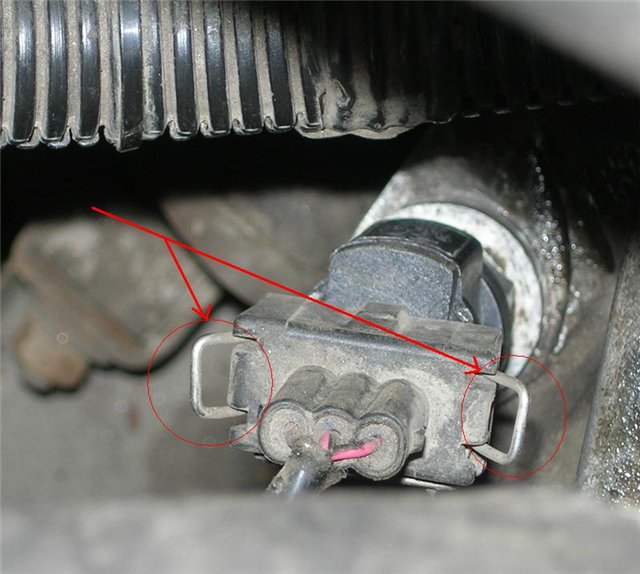

На 16-клапанных двигателях сожмите две скобы сверху разъема. Выкрутите датчик скорости, обычно достаточно усилия рук. Если не получается, используйте ключ на 21. При необходимости открутите ключом на 10 один болт, крепящий привод датчика, и извлеките его из коробки передач. Установку нового датчика или привода выполните в обратном порядке.

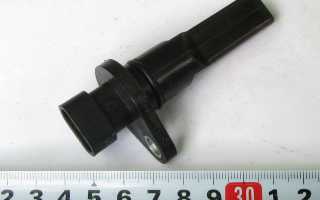

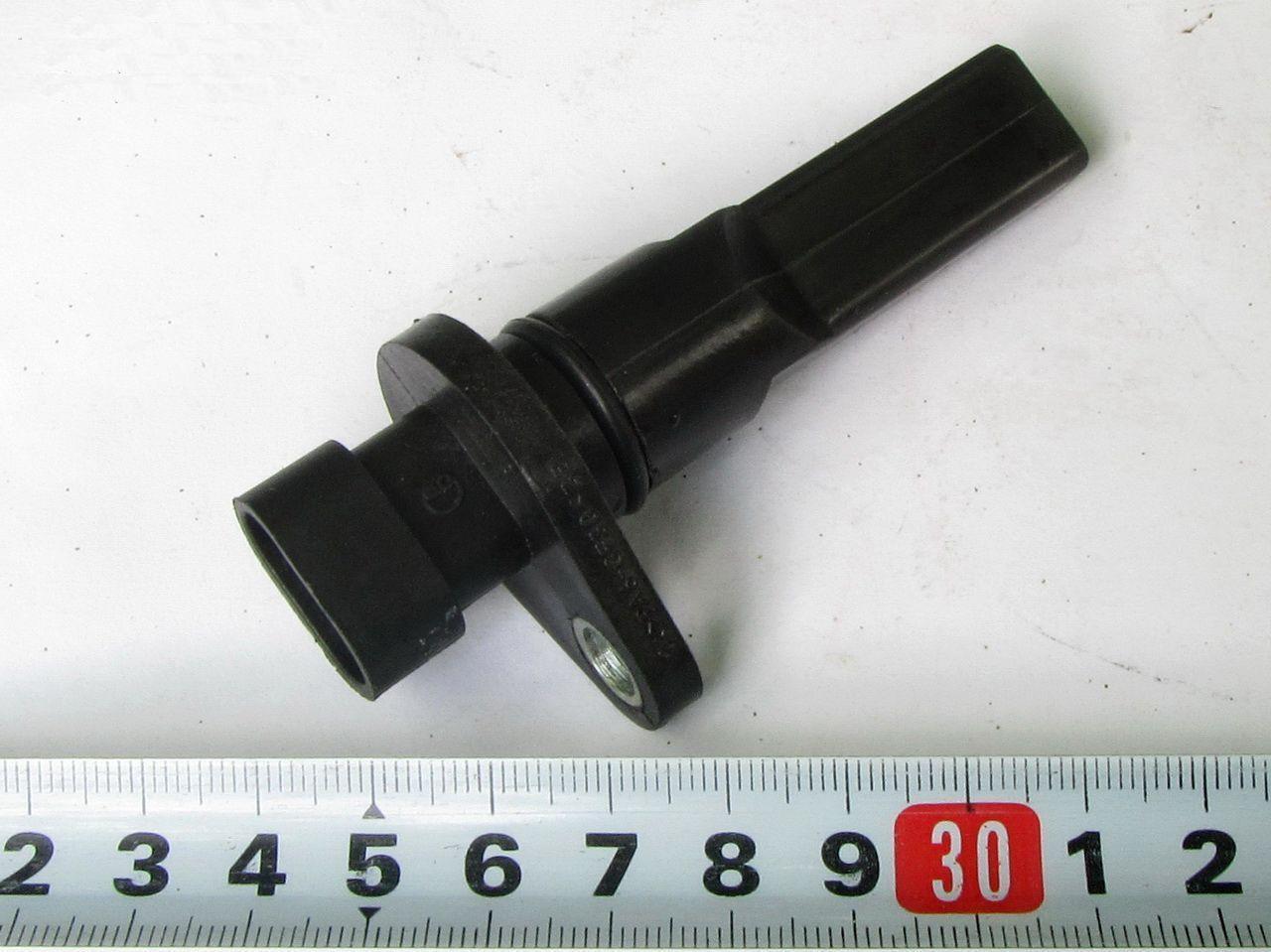

Для автомобилей, выпущенных после 2006 года
На автомобилях после 2006 года отсутствует механический привод от шестерни редуктора, используется другой метод крепления датчика, который располагается в том же месте. Сначала отключите минусовую клемму аккумулятора. Затем открутите хомуты воздушного патрубка, соединяющего фильтр с дроссельной заслонкой, чтобы облегчить доступ к датчику. Отсоедините разъем от датчика, сжав фиксатор. Уберите провода в сторону и, используя ключ на 10 (удобнее с трещоткой и удлинителем), открутите болт, крепящий датчик. Аккуратно извлеките датчик из коробки передач. Установку нового датчика выполните в обратном порядке.
Датчики, установленные до и после 2006 года, не взаимозаменяемы. При покупке будьте внимательны, чтобы не перепутать их.
Проверка работоспособности датчика скорости после замены
После замены датчика скорости на автомобиле ВАЗ важно убедиться в его правильной работе. Это можно сделать несколькими способами, которые помогут вам избежать дальнейших проблем с показаниями скорости и работой системы трансмиссии.
Первым шагом в проверке работоспособности нового датчика скорости является визуальный осмотр. Убедитесь, что датчик установлен правильно, все крепления надежно затянуты, а электрические соединения не имеют повреждений и коррозии. Проверьте, что проводка не перетерта и не имеет обрывов.
Следующий этап — это проверка работы датчика в процессе эксплуатации. Для этого запустите двигатель и включите трансмиссию в режим движения. Обратите внимание на показания спидометра: они должны плавно увеличиваться по мере разгона автомобиля. Если спидометр не реагирует на изменение скорости, это может указывать на проблемы с датчиком или его подключением.
Также можно воспользоваться диагностическим оборудованием. Подключите сканер к диагностическому разъему автомобиля и проверьте, отображаются ли данные о скорости. Если сканер показывает корректные значения, значит, датчик работает правильно. В противном случае, стоит проверить его подключение и целостность проводки.
Еще одним способом проверки является использование мультиметра. С помощью него можно измерить напряжение на выходе датчика. Для этого необходимо отключить разъем датчика и подключить мультиметр к его выводам. При вращении колеса или вала датчика должно наблюдаться изменение напряжения. Если напряжение не изменяется, значит, датчик неисправен.
Не забудьте также проверить предохранители, отвечающие за работу спидометра и датчика скорости. Иногда причина неисправности может заключаться в перегоревшем предохранителе, что не связано с самим датчиком.
Если после всех проверок датчик скорости работает корректно, можно быть уверенным в его надежности и точности показаний. Однако, если проблемы сохраняются, рекомендуется обратиться к специалистам для более глубокой диагностики и устранения неисправностей.
Вопрос-ответ
Где именно находится датчик скорости на автомобиле ВАЗ?
Датчик скорости на автомобилях ВАЗ обычно расположен на трансмиссии, в районе коробки передач. В зависимости от модели, он может находиться на задней или боковой стороне коробки, и доступ к нему может потребовать снятия некоторых элементов для удобства замены.
Читайте также:
Как узнать, что датчик скорости требует замены?
Признаки неисправности датчика скорости могут включать неправильные показания спидометра, его полное отсутствие, а также проблемы с работой системы ABS. Если вы заметили такие симптомы, стоит проверить датчик и, при необходимости, заменить его.
Как правильно заменить датчик скорости на ВАЗ?
Для замены датчика скорости необходимо сначала отключить аккумулятор, затем снять разъем с датчика и открутить его с помощью подходящего инструмента. Установите новый датчик на место, подключите разъем и подключите аккумулятор. После замены рекомендуется проверить работу спидометра и других систем, связанных с датчиком.
Советы
СОВЕТ №1
Перед началом замены датчика скорости обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит электронику автомобиля.
СОВЕТ №2
Обратите внимание на расположение датчика скорости. Обычно он находится на трансмиссии или коробке передач. Убедитесь, что у вас есть доступ к этому месту, прежде чем начинать работу.
СОВЕТ №3
При замене датчика используйте только оригинальные или качественные запчасти. Это обеспечит надежную работу и долгий срок службы нового датчика скорости.
СОВЕТ №4
После установки нового датчика проверьте его работу. Запустите двигатель и убедитесь, что показания скорости на приборной панели отображаются корректно. Если есть проблемы, проверьте соединения и проводку.
