Лямбда-зонд — ключевой элемент системы управления двигателем, контролирующий состав выхлопных газов и оптимизирующий работу двигателя. В статье рассмотрим устройство и принцип работы датчика лямбда-зонда, а также предложим инструкцию по его проверке и замене. Знание о диагностике и замене лямбда-зонда поможет поддерживать эффективность автомобиля, снизить расход топлива и уменьшить вредные выбросы.
Что такое лямбда-зонд
Лямбда-зонд — электронный сенсор, реагирующий на уровень несгоревшего топлива в выхлопной системе автомобиля. Он устанавливается между каталитическим нейтрализатором и коллектором, позволяя оценить состав топливовоздушной смеси на основе анализа выхлопных газов.
Лямбда-зонд стал возможен благодаря инжекторной системе подачи топлива в камеру сгорания. Датчик измеряет количество несгоревшего кислорода в отработанных газах и передает сигнал на электронный блок управления двигателем (ЭБУ). ЭБУ решает, какую топливовоздушную смесь подать в камеру сгорания для оптимальной эффективности и экономичности работы двигателя. Существуют два типа смеси: богатая, с большим содержанием топлива, и бедная, с преобладанием воздуха. Найти баланс между этими соотношениями позволяет достичь максимальной экономичности и высокого коэффициента полезного действия двигателя.
Эксперты в области автомобильной диагностики подчеркивают важность регулярной проверки лямбда-зонда, так как этот датчик играет ключевую роль в системе управления двигателем. При неисправности лямбда-зонда может наблюдаться увеличение расхода топлива, ухудшение динамики автомобиля и повышение выбросов вредных веществ. Для проверки состояния датчика рекомендуется использовать диагностическое оборудование, которое позволяет считывать ошибки и параметры работы двигателя. Если лямбда-зонд не функционирует должным образом, его замена должна быть выполнена как можно скорее. При этом специалисты советуют использовать оригинальные запчасти или качественные аналоги, чтобы обеспечить надежную работу системы. Замена лямбда-зонда, как правило, не требует сложных манипуляций и может быть выполнена даже в условиях гаража, однако важно соблюдать все рекомендации производителя для предотвращения дальнейших проблем.

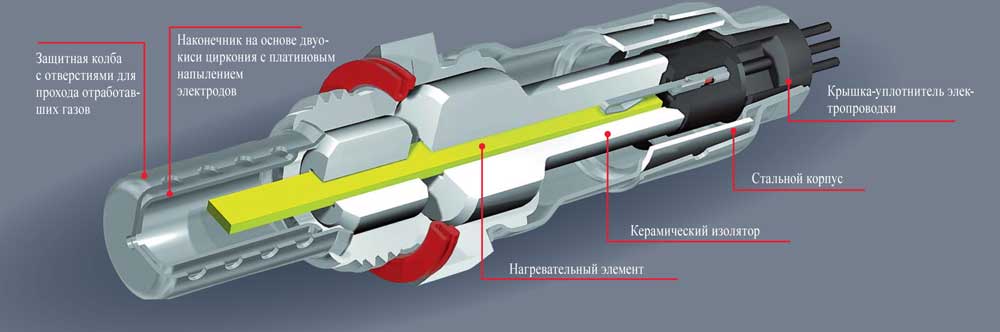

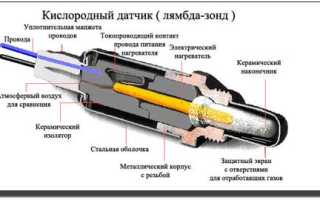

Датчик лямбда-зонда – устройство и принцип работы
Самым распространенным датчиком кислорода на сегодняшний день является датчик порогового типа. По своей сути он является миниатюрной батарейкой, которая вырабатывает низкое напряжение для создания специального импульса. Датчик имеет два электрода, один из которых омывается воздухом из атмосферы, а второй погружен внутрь выхлопной системы и принимает на себя отработавшие газы. Наиболее эффективная работа датчика обеспечивается после полного прогрева двигателя. Рабочая температура выхлопной системы, при этом, должна находиться в пределах 300-400 градусов Цельсия.
Есть ошибочное суждение предполагать, что датчик лямбда-зонд называется именно «датчиком кислорода». На деле же, датчик никоим образом не реагирует на атмосферный воздух и это подтверждается принципом его действия. Как только в отработавших газах обнаруживается определенное количество несгоревшего топлива, на ячейках гальванического элемента появляется выходное напряжение. Эта величина снимается с контактов устройства и с помощью специальных проводников направляется в электронный блок управления двигателем. По величине напряжения, ЭБУ делает соответствующий расчет и регулирует состав смеси, соответствующий нормальной работе двигателя. Отсутствие напряжения на выходе датчика тоже является определенным порогом, который говорит об определенной бедности топливовоздушной смеси. На основе этих данных, ЭБУ увеличивает количество топлива, тем самым нормализует соотношение количество топлива и воздуха до почти идеальных значений (1:1).
Что касается самых первых датчиков, то они работали на другой основе – резисторе. При наличии или отсутствии несгоревших остатков топлива, резистор менял свое сопротивление, тем самым, давал блоку управления сигнал о регулировке соотношения бензина и воздуха.
Для наиболее эффективного «улавливания» топлива, в системе выхлопа широко практикуется двойная установка датчика. Это означает, что два датчика устанавливаются с разных сторон катализатора, тем самым, уточняют данные, необходимые для ЭБУ.
| Симптом неисправности | Способ проверки | Действия при подтверждении неисправности |
|---|---|---|
| Ухудшение динамики автомобиля, повышенный расход топлива, нестабильные обороты холостого хода, “Check Engine” горит или мигает | Визуальный осмотр на наличие механических повреждений (трещины, оплавление), проверка напряжения на выходе датчика мультиметром (должно быть переменное напряжение от 0 до 1 В), проверка с помощью диагностического сканера (считывание кодов ошибок) | Замена датчика лямбда-зонда. Перед заменой рекомендуется проверить катализатор и другие элементы системы выхлопа на предмет неисправностей, которые могли привести к выходу из строя датчика. |
| Медленная реакция на педаль газа, провалы при разгоне | Проверка сигнала датчика лямбда-зонда осциллографом (наблюдение за частотой и амплитудой сигнала) | Замена датчика лямбда-зонда. Проверка системы зажигания и топливной системы. |
| Постоянно высокое или низкое напряжение на выходе датчика | Проверка напряжения на выходе датчика мультиметром | Замена датчика лямбда-зонда. Проверка проводки и разъемов. |
| Коды ошибок, связанные с датчиком лямбда-зонда (P0130, P0131, P0133, P0134, P0135, P0150, P0151, P0153, P0154, P0155 и др.) | Считывание кодов ошибок с помощью диагностического сканера | Определение конкретного неисправного датчика (передний или задний) по коду ошибки и его замена. |
Интересные факты
Вот несколько интересных фактов о датчике лямбда-зонда и его проверке и замене:
-
Функция лямбда-зонда: Лямбда-зонд, или кислородный датчик, играет ключевую роль в системе управления двигателем. Он измеряет содержание кислорода в выхлопных газах, что позволяет ЭБУ (электронному блоку управления) оптимизировать соотношение воздух-топливо для достижения максимальной эффективности сгорания и минимизации выбросов вредных веществ.
-
Методы проверки: Проверить работоспособность лямбда-зонда можно несколькими способами. Один из самых простых — это использование мультиметра для измерения напряжения на выходе датчика. В исправном состоянии он должен выдавать напряжение в диапазоне от 0,1 до 0,9 В в зависимости от состава выхлопных газов. Также можно использовать диагностическое оборудование для считывания кодов ошибок, связанных с работой лямбда-зонда.
-
Срок службы и замена: Лямбда-зонды имеют ограниченный срок службы, который обычно составляет от 60 000 до 100 000 километров пробега. Однако на срок службы могут влиять различные факторы, такие как качество топлива, состояние двигателя и системы выхлопа. Регулярная проверка и замена лямбда-зонда могут значительно улучшить производительность двигателя и снизить расход топлива.

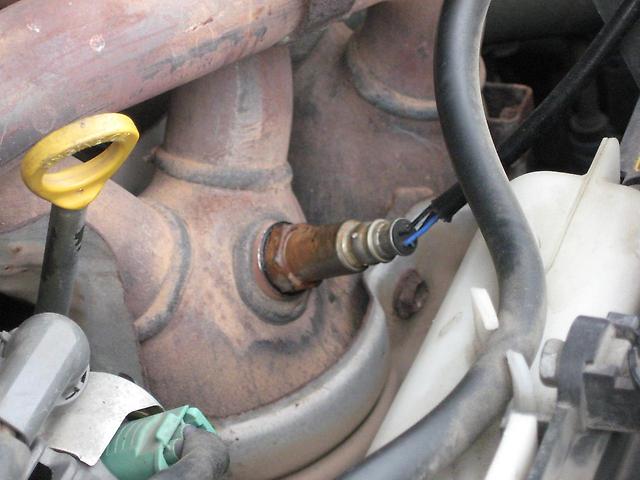

Признаки неисправности лямбда-зонда
Датчик, как и другие автомобильные компоненты, может выходить из строя. Отказ лямбда-зонда — распространенная проблема, поэтому производители автомобилей предусмотрели для блока управления функцию перехода в аварийный режим. Это происходит, когда ЭБУ перестает получать данные о содержании несгоревших остатков топлива в выхлопных газах и начинает подавать топливо и воздух без корректировки.
Читайте также:
Аварийный режим угрожает двигателю и должен быть устранен как можно быстрее. В этом состоянии в цилиндры может поступать избыточное количество бензина, оставляя на стенках нагар, который повреждает цилиндры и снижает компрессию. Также аварийный режим может уменьшить мощность автомобиля и увеличить расход топлива. Поэтому важно следить за исправностью лямбда-зонда.
Основной причиной неисправности датчика долгое время было качество топлива. Тетраэтилсвинец разрушал защитное покрытие электрода, выводя датчик из строя. В настоящее время эта проблема решается, так как в бензин перестали добавлять этот вредный элемент.
Диагностика неисправности датчика проста. При активации аварийного режима необходимо с помощью бортового компьютера или другого диагностического устройства проверить работу всех систем. Лямбда-зонд в системе кодирования инжектора обычно обозначается кодами Р0133, Р0134 или Р0135.
Видео – Как проверить лямбда зонд

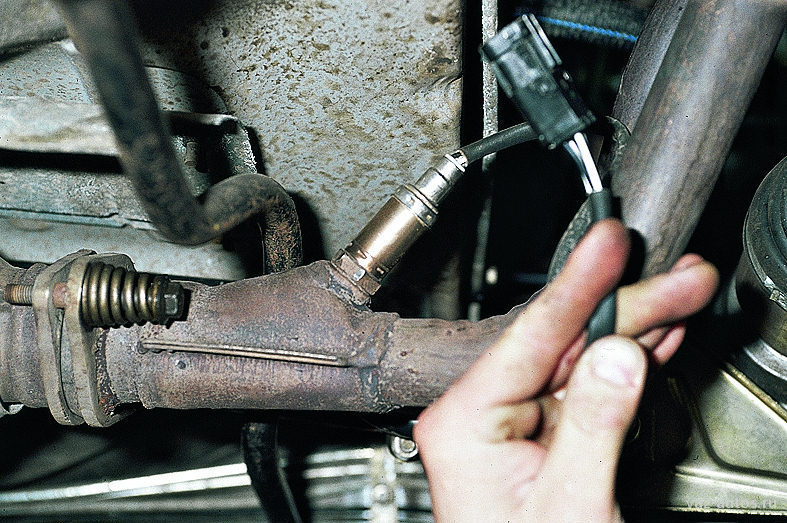

Замена датчика лямбда-зонд ВАЗ 2114
Рассмотрим замену датчика на автомобиле ВАЗ 2114. Этот датчик не относится к дешевым запчастям, поэтому все действия следует выполнять осторожно. Демонтаж старого датчика может вызвать дополнительные проблемы, и неосторожность может привести к необходимости замены катализатора.
Порядок действий
- Выберите подходящее место для работы. Оптимально установить автомобиль на смотровую яму.
- Откройте капот и найдите провода, идущие к лямбда-зонду. На модели «Самара-2» они находятся в одном хомуте с патрубками охлаждения. Аккуратно откусите хомут ножницами или кусачками, чтобы освободить провода.
Внимание! Перед работой с выхлопной системой дождитесь ее полного остывания, чтобы избежать ожогов.
- Спуститесь под автомобиль и обработайте место соединения датчика с выхлопной системой WD-40. Это важно, так как перепады температур могут «сварить» датчик и катализатор, сделав их неразъемными. После того как болт «отойдет» от выхлопа (подождите некоторое время), открутите лямбда-зонд с помощью ключей на 19 и 22.
- Снимите неисправный датчик, отсоедините его разъем и установите новый датчик на его место. Соедините электрическую часть и закрепите новый хомут на патрубке охлаждения и проводке датчика.
Замена лямбда-зонда завершена. Чтобы избежать повреждения каталитического нейтрализатора, рекомендуется доверить эту работу специалистам на станции технического обслуживания.
Советы по выбору нового лямбда-зонда
При выборе нового лямбда-зонда важно учитывать несколько ключевых факторов, чтобы обеспечить его совместимость с вашим автомобилем и гарантировать надежную работу. Вот несколько советов, которые помогут вам сделать правильный выбор:
- Совместимость с автомобилем: Перед покупкой убедитесь, что выбранный лямбда-зонд подходит именно для вашей модели автомобиля. Проверьте информацию в руководстве пользователя или на сайте производителя, чтобы узнать точные характеристики и номера запчастей.
- Тип лямбда-зонда: Существуют разные типы лямбда-зондов, такие как одно- и двухканальные, а также зонд с подогревом. Выбор зависит от конструкции вашего автомобиля и системы управления двигателем. Убедитесь, что вы выбираете тот тип, который необходим для вашего автомобиля.
- Качество и производитель: Рекомендуется выбирать лямбда-зонды от известных и проверенных производителей. Это может гарантировать более высокое качество и долговечность детали. Изучите отзывы и рейтинги различных брендов, чтобы сделать обоснованный выбор.
- Цена: Сравните цены на лямбда-зонды в разных магазинах и онлайн-платформах. Не всегда высокая цена означает лучшее качество, но слишком низкая цена может свидетельствовать о подделке или низком качестве. Найдите баланс между ценой и качеством.
- Гарантия: Обратите внимание на наличие гарантии на лямбда-зонд. Хорошие производители обычно предлагают гарантию на свои изделия, что может служить дополнительным подтверждением их надежности.
- Условия установки: Убедитесь, что у вас есть все необходимые инструменты и навыки для установки нового лямбда-зонда. Если вы не уверены в своих силах, лучше обратиться к профессионалам, чтобы избежать возможных проблем.
Следуя этим советам, вы сможете выбрать качественный и надежный лямбда-зонд, который прослужит вам долго и обеспечит правильную работу системы управления двигателем вашего автомобиля.
Вопрос-ответ
Как узнать, что лямбда-зонд неисправен?
Признаки неисправности лямбда-зонда могут включать увеличение расхода топлива, ухудшение динамики автомобиля, появление ошибок в системе диагностики (например, кодов P0130-P0167) и черный или белый дым из выхлопной трубы. Также стоит обратить внимание на нестабильные обороты двигателя и его неравномерную работу.
Как самостоятельно проверить лямбда-зонд?
Для проверки лямбда-зонда можно использовать мультиметр. Сначала необходимо отсоединить разъем датчика и измерить напряжение на его выводах. В исправном состоянии лямбда-зонд должен выдавать напряжение в диапазоне от 0,1 до 0,9 В в зависимости от состава выхлопных газов. Если значения выходят за пределы этого диапазона, датчик, скорее всего, неисправен.
Как правильно заменить лямбда-зонд?
Для замены лямбда-зонда сначала необходимо отключить аккумулятор, чтобы избежать короткого замыкания. Затем следует открутить старый датчик с помощью специального ключа для лямбда-зондов и установить новый, предварительно смазав резьбу антикоррозийной пастой. После установки подключите разъем и снова подключите аккумулятор. Не забудьте сбросить ошибки в системе диагностики, если они были.
Советы
СОВЕТ №1
Перед тем как проверять или заменять лямбда-зонд, обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. В нем могут быть указаны специфические рекомендации и процедуры, которые помогут вам избежать ошибок.
СОВЕТ №2
Используйте мультиметр для проверки сопротивления лямбда-зонда. Это поможет вам определить, работает ли датчик правильно. Если значения выходят за пределы нормы, возможно, его следует заменить.
СОВЕТ №3
При замене лямбда-зонда используйте только качественные запчасти, рекомендованные производителем. Это обеспечит надежную работу системы управления двигателем и снизит риск повторной замены в будущем.
СОВЕТ №4
После замены лямбда-зонда обязательно сбросьте ошибки в системе управления двигателем с помощью диагностического оборудования. Это поможет избежать ложных срабатываний и обеспечит корректную работу нового датчика.
