Обратный молоток — уникальный инструмент, который упрощает выполнение задач в мастерской или на даче. В статье рассмотрим, что нужно для его изготовления своими руками: выбор типа молотка, необходимые материалы и инструменты, а также предоставим чертежи и видеоинструкции. Эти детали помогут создать функциональный и надежный инструмент для любых работ.
Что такое обратный молоток и для чего он нужен?
Данный инструмент представляет собой устройство, предназначенное для приложения определенного усилия к металлическим участкам с ограниченным доступом. Он используется для выравнивания небольших деформированных зон кузова автомобиля, которые пострадали в результате незначительных аварий.
Некоторые участки кузова можно выправить с помощью обычного резинового молотка, нанося удары с обратной стороны. Однако многие поверхности не позволяют получить такой доступ. В таких ситуациях и требуется использование обратного молотка. Его наконечник фиксируется в области деформации, а с помощью груза, расположенного на другом конце инструмента, на поверхность передается оттягивающее усилие в виде рывка.
Перед тем как приступить к изготовлению обратного молотка, важно рассмотреть различные виды этого инструмента. Это поможет вам создать чертеж необходимого устройства и затем изготовить его.
Для изготовления обратного молотка своими руками эксперты рекомендуют обратить внимание на несколько ключевых аспектов. Во-первых, необходимо выбрать качественные материалы, такие как сталь для рабочей части и прочное дерево для ручки. Это обеспечит долговечность инструмента. Во-вторых, важно правильно спроектировать форму молотка, чтобы он удобно лежал в руке и обеспечивал эффективное использование. Специалисты также подчеркивают значимость точности при обработке деталей: сварка и шлифовка должны быть выполнены аккуратно, чтобы избежать слабых мест. Наконец, не стоит забывать о безопасности: использование защитных очков и перчаток обязательно во время работы. С учетом этих рекомендаций, даже начинающий мастер сможет создать качественный инструмент.
https://youtube.com/watch?v=L6L9h8O35ec
Разновидности обратного молотка
Несмотря на свою простоту, это приспособление со временем приобрело несколько вариантов исполнения. Каждый вариант применяется в отдельных случаях, которые зависят от типа повреждения и мастерства специалиста. В общих чертах конструкция этого прибора одинакова, как и его принцип действия. Различия имеются только в способе крепления инструмента к кузову.

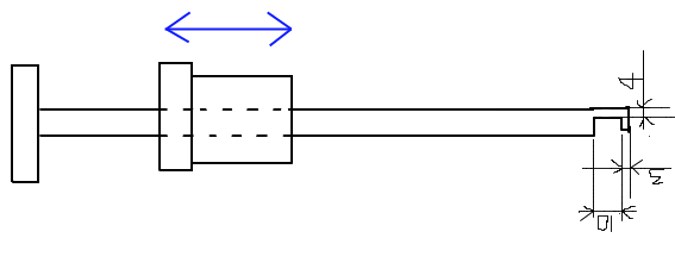

Самый обычный обратный молоток представляет собой металлический прут, на одном конце которого находится крючок, а на втором – груз с упором. Крючок зацепляется за шайбу, приваренную сваркой к месту деформации. Прилагая ударные усилия на груз, деформация вытягивается до нужного момента.
Второй, такой же простой вариант обратного молотка отличается от предыдущего тем, что на конце вместо крючка находится обычная резьба. Чтобы выровнять поверхность таким приспособлением, необходимо проделать в центре деформации отверстие, просунуть туда конец с резьбой, и с обратной стороны закрепить на нем шайбу и гайку.
Самый сложный тип этого приспособления имеет на конце вакуумное устройство, которое закрепляется на поверхности деформированной детали при помощи разреженного воздуха. Присоска может приводиться в действие, как от компрессора, так и обычным методом. Эта разновидность приспособления позволяет рихтовщику исправить несложные повреждения кузова, и одновременно сохранить лакокрасочное покрытие участка, если оно не повреждено.
https://youtube.com/watch?v=tbVwbZ7WTgo
| Компонент | Описание | Альтернативы / Заметки |
|---|---|---|
| Шток (стержень) | Прочный металлический стержень, по которому будет скользить груз. Диаметр и длина зависят от предполагаемого применения. | Арматура, толстый болт, пруток из стали. Важно, чтобы был ровным и гладким. |
| Груз (утяжелитель) | Массивная металлическая деталь, которая будет создавать ударное усилие при движении по штоку. | Кусок трубы, толстая гайка, специально выточенная болванка. Должен свободно скользить по штоку. |
| Ограничитель (упор) | Деталь, которая будет останавливать груз в конце хода, передавая ударное усилие. | Сварной шов, толстая шайба, гайка, приваренная к штоку. Должен быть прочным и надежно закрепленным. |
| Рукоятка | Удобная часть для удержания инструмента. Может быть частью штока или отдельной деталью. | Обмотка изолентой, резиновая накладка, деревянная ручка. Обеспечивает комфорт и безопасность. |
| Наконечник (рабочая часть) | Сменная или несъемная часть, которая непосредственно контактирует с извлекаемой деталью. | Захват, крюк, резьбовая шпилька, приваренная гайка (для болтов). Должен быть адаптирован под конкретную задачу. |
| Сварочный аппарат | Для соединения металлических частей (если не используются болтовые соединения). | Болгарка, дрель, метчики (для нарезания резьбы). |
| Металл (заготовки) | Для изготовления всех вышеперечисленных компонентов. | Сталь различных марок, чугун (для груза). |
| Измерительные инструменты | Рулетка, штангенциркуль для точной разметки и контроля размеров. | Линейка, угольник. |
| Защитные средства | Перчатки, очки, маска для сварки. | Респиратор. |
Интересные факты
Вот несколько интересных фактов о том, что нужно для изготовления обратного молотка своими руками:
-
Материалы: Для создания обратного молотка обычно используются сталь и чугун. Сталь обеспечивает прочность и долговечность, а чугун помогает в создании необходимой массы для эффективного удара. Некоторые мастера также используют старые автомобильные детали, такие как тормозные диски, что позволяет не только сэкономить, но и придать молотку уникальный вид.
-
Форма и балансировка: Одним из ключевых аспектов при изготовлении обратного молотка является его форма и балансировка. Мастера часто экспериментируют с различными формами головки и ручки, чтобы достичь оптимального соотношения веса и удобства в использовании. Правильная балансировка позволяет снизить утомляемость рук при длительной работе.
-
Технология закалки: Для повышения прочности и износостойкости молотка важно правильно закалить металл. Процесс закалки включает нагревание до высокой температуры, а затем быстрое охлаждение в воде или масле. Это создает внутренние напряжения в металле, что делает его более твердым и устойчивым к повреждениям. Мастера часто делятся своими секретами закалки, чтобы добиться наилучших результатов.
https://youtube.com/watch?v=EtgXhJUv3f4
Самостоятельное изготовление
Создать обратный молоток в домашних условиях своими руками довольно просто. Это не займет много времени и не потребует сложных материалов или инструментов. Для лучшего понимания процесса можно найти обучающие видео в интернете. Также полезно будет иметь примитивный чертеж.
Для самостоятельного изготовления этого инструмента вам понадобятся следующие материалы:
- металлический штырь длиной около 50 см и диаметром 20 мм;
- груз с внутренним отверстием;
- инструмент для нарезки резьбы (по желанию);
- сварочный аппарат;
- болгарка.
Если вы решили сделать обратный молоток с крючковым креплением, то на конце штыря необходимо сформировать крючок. Это можно сделать с помощью тисков или пассатижей, либо приварить уже готовый крючок от другого устройства с помощью сварочного аппарата.
Если вы планируете использовать резьбовой захват, то на конце штыря следует нарезать резьбу с помощью соответствующего инструмента. Не стоит нарезать слишком много резьбы, так как металл кузова достаточно тонкий.
После того как наконечник будет готов, на штырь надевается груз, который фиксируется с обратной стороны инструмента. Это можно сделать с помощью сварки или использовать резьбовой упор. Второй вариант предпочтительнее, так как он позволяет менять грузы в зависимости от необходимого усилия на конце обратного молотка.
Краткая инструкция и советы по применению инструмента
Опять же, чтобы наглядно понять, как это происходит, проще всего посмотреть видео. Если такой возможности нет, то процедура работы с этим приспособлением примерно следующая:
- наконечник закрепляется на деформированном участке кузова;
- ударами груза на себя деталь выравнивается до нужного положения;
- если усилия недостаточно, то груз меняется на более тяжелый.
При вытягивании относительно большого участка металла можно приварить несколько шайб на одной линии и продеть сквозь них штырь. Чтобы сделать это правильно, желательно просмотреть видео на это тему. Затем этот штырь зацепляется крючком, который приварен к приспособлению и оттягивается вместе с металлом, выравнивая его до нужного состояния. При использовании этого способа следует быть осторожным, так как приваривание большого числа шайб может чрезмерно потянуть металл, и испортить кузовную деталь.
Необходимые материалы и инструменты для изготовления
Для изготовления обратного молотка своими руками потребуется набор материалов и инструментов, которые обеспечат качественный и безопасный процесс работы. Ниже перечислены основные компоненты, которые вам понадобятся.
Читайте также:
Материалы
- Металлическая заготовка: Основным материалом для изготовления молотка служит сталь. Лучше всего использовать углеродную сталь, так как она обладает хорошими механическими свойствами и легко обрабатывается. Подойдут заготовки диаметром от 20 до 30 мм.
- Дерево для ручки: Для ручки молотка можно использовать твердые породы дерева, такие как бук, дуб или ясень. Эти материалы обеспечивают прочность и долговечность. Длина ручки должна быть около 30-40 см, в зависимости от ваших предпочтений.
- Клей для дерева: Если вы планируете соединять несколько частей ручки, вам понадобится качественный клей для дерева, который обеспечит надежное соединение.
- Покрытие для ручки: Для защиты дерева от влаги и механических повреждений рекомендуется использовать лак или масло для дерева.
Инструменты
- Ножовка по металлу: Этот инструмент необходим для резки металлической заготовки до нужного размера.
- Дрель и сверла: Дрель понадобится для создания отверстий в ручке и в металлической части молотка для крепления.
- Шлифовальная машина или наждачная бумага: Эти инструменты помогут вам обработать поверхность как металлической, так и деревянной частей, придавая им гладкость и эстетичный вид.
- Молоток: Для сборки и окончательной подгонки деталей вам понадобится обычный молоток.
- Тиски: Они помогут надежно зафиксировать заготовки во время работы, что обеспечит безопасность и точность.
- Измерительные инструменты: Линейка, угольник и штангенциркуль помогут вам точно измерить и разметить детали.
Собрав все необходимые материалы и инструменты, вы сможете приступить к изготовлению обратного молотка. Важно помнить о безопасности: используйте защитные очки и перчатки во время работы, чтобы избежать травм.
Вопрос-ответ
Какой клей используют для обратного молотка?
Система Холодный клей (Град) 05083. 11 999. 00 р. Предназначена для работы с градовыми вмятинами. В комплекте: обратный молоток (1 кг), три клеевых клипсы: 25, 22, 18 мм, клеевая масса 50 гр., бокс для хранения.
Какие материалы необходимы для изготовления молотка?
Материальные и механические свойства. Головка молотка изготавливается из высокоуглеродистой термообработанной стали, но в некоторых типах молотков она может варьироваться, используя такие материалы, как латунь, бронза или медь. Рукоятка молотка может быть изготовлена из различных материалов, таких как дерево, сталь или композитные материалы.
Как устроен обратный молоток?
Обратный молоток для вытягивания вмятин: особенности. Он представляется из себя металлический штырь диаметром 10-20 мм и длиной 0,5 метра. На одной стороне расположена пластиковая или металлическая ручка, а на другой стороне размещена шайба, которая не позволяет слететь ударной гире.
Как называется обратный молоток?
Вы не знаете, какой инструмент применить для извлечения коронки? Для подобных ситуаций необходимо иметь в своем арсенале обратный молоток (или как его называют «выдергиватель», обратный молот). С его помощью вы без особых усилий сможете вытащить застрявшую в стене дорогостоящую алмазную коронку, не повредив её.
Советы
СОВЕТ №1
Перед началом работы тщательно изучите чертежи и схемы обратного молотка. Это поможет вам понять, какие материалы и инструменты вам понадобятся, а также избежать ошибок в процессе сборки.
СОВЕТ №2
Выбирайте качественные материалы для изготовления молотка. Сталь высокой прочности и надежные крепежные элементы обеспечат долговечность и эффективность вашего инструмента.
СОВЕТ №3
Обязательно используйте средства индивидуальной защиты, такие как перчатки и защитные очки, во время работы. Это поможет избежать травм и обеспечит безопасность при использовании инструментов.
СОВЕТ №4
После завершения сборки проведите тестирование молотка на небольших объектах, чтобы убедиться в его работоспособности и корректной настройке. Это позволит вам внести необходимые изменения до начала полноценного использования.
