Затяжка головки блока цилиндров (ГБЦ) — важный этап в сборке и обслуживании двигателя, влияющий на его работоспособность и долговечность. Правильная затяжка болтов ГБЦ обеспечивает герметичность камеры сгорания, предотвращает утечки охлаждающей жидкости и масла, а также снижает риск деформации головки блока. В статье рассмотрим влияние затяжки ГБЦ, правильную технику выполнения этого процесса и определение моментов затяжки для различных двигателей. Эти знания помогут избежать распространенных ошибок и обеспечить надежную работу автомобиля.
Из чего состоит ГБЦ
На всех типах двигателей головка блока цилиндров (ГБЦ) имеет схожую конструкцию, включающую:
- корпус (головку) с каналами для масла и охлаждающей жидкости;
- впускные и выпускные клапаны;
- один или два распределительных вала.
Корпус — ключевой элемент ГБЦ, обеспечивающий движение смазки и охлаждающей жидкости, а также служащий основанием для распределительных валов и клапанов. Правильное крепление ГБЦ к блоку двигателя обеспечивает нормальную работу всех систем. Неравномерное затягивание головки может привести к трещинам в корпусе. ГБЦ изготавливается из алюминия, а болты крепления — из стали. Различия в температурном расширении этих материалов могут вызвать напряжения, если какая-либо часть ГБЦ затянута недостаточно, так как одна часть будет расширяться больше другой.
Эксперты в области автомобильной техники подчеркивают важность правильной затяжки головки блока цилиндров для обеспечения надежной работы двигателя. Неправильная затяжка может привести к утечкам масла, перегреву и даже к серьезным повреждениям двигателя. Специалисты рекомендуют следовать инструкциям производителя, так как каждая модель автомобиля может иметь свои особенности. Кроме того, важно использовать качественные инструменты и соблюдать последовательность затяжки, чтобы избежать перекоса головки. Регулярная проверка состояния прокладок и крепежных элементов также является ключевым моментом в поддержании работоспособности двигателя. В конечном итоге, тщательный подход к затяжке головки блока цилиндров способствует долговечности и эффективности работы автомобиля.
Как правильно затягивать головку
Основное правило при затяжке головки – делать все равномерно и не переусердствовать. Поэтому, прежде чем закручивать болты крепления ГБЦ, необходимо внимательно прочитать инструкцию по ремонту (мануал) вашего автомобиля. Ведь усилие (момент) затяжки для блоков из чугуна и алюминия различаются. Нередко момент затяжки отличается даже на разных моделях двигателя одного производителя.

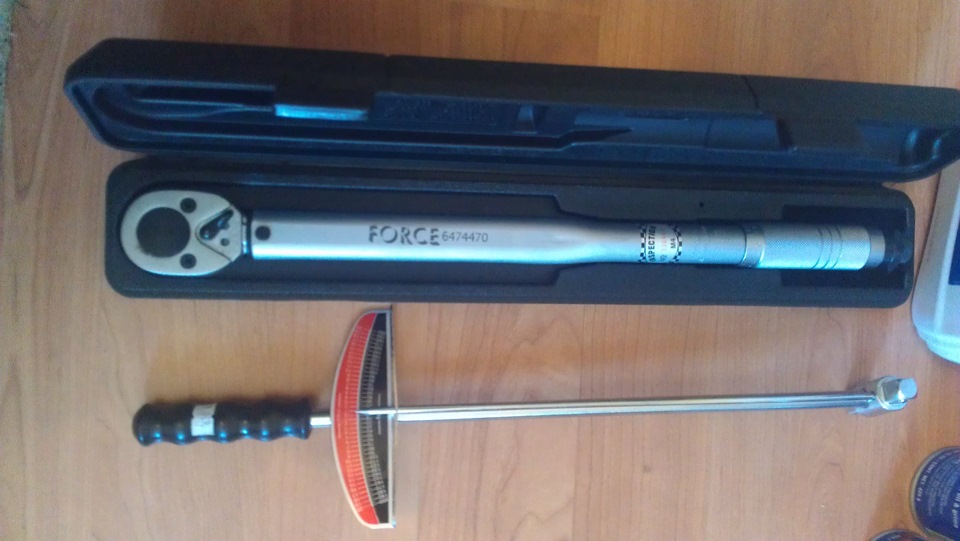

Для затяжки вам понадобятся немножко моторного или трансмиссионного масла, динамометрический ключ и насадка (переходник) соответствующая головке болтов. Вне зависимости от того, устанавливаете вы полностью собранную головку или только корпус, затяжка производится одинаково. Вставьте все болты (предварительно смазав резьбу моторным маслом) в отверстия головки и блока и вкрутите рукой насколько возможно. Затем с помощью динамометрического ключа начинайте затягивать болты до усилия в 1 – 2 кг.м. Затем до 5 – 8 кг.м. Порядок затяжки болтов указан на фотографии. Если вы устанавливаете ГБЦ на рядный двигатель с 5 – 8 цилиндрами, то вначале закручиваете середину, затем постепенно движетесь к краям. Это позволит избежать повреждения ГБЦ и прокладки.
После того, как затянули все болты с усилием 5 – 8 кг.м, в том же порядке протяните их еще 1 – 2 раза, поворачивая на ¼ оборота. Головка затянута. После того, как автомобиль пробежит 500 км, необходимо еще раз довернуть все болты на ¼ оборота (не на всех машинах). Если вы установили головку на пружинные болты, то эта операция не нужна.
| Причина затяжки головки блока цилиндров | Симптомы неисправности | Способы устранения |
|---|---|---|
| Неправильный момент затяжки | Утечка охлаждающей жидкости, масла, сжатого воздуха; перегрев двигателя; снижение компрессии; неровная работа двигателя | Проверка и корректировка момента затяжки болтов головки блока цилиндров с использованием динамометрического ключа и схемы затяжки; замена поврежденных болтов |
| Деформация головки блока цилиндров | Утечка охлаждающей жидкости, масла, сжатого воздуха; перегрев двигателя; снижение компрессии; неровная работа двигателя | Проверка головки блока цилиндров на плоскостность; шлифовка или замена головки блока цилиндров |
| Деформация блока цилиндров | Утечка охлаждающей жидкости, масла, сжатого воздуха; перегрев двигателя; снижение компрессии; неровная работа двигателя | Проверка блока цилиндров на плоскостность; ремонт или замена блока цилиндров |
| Повреждение прокладки головки блока цилиндров | Утечка охлаждающей жидкости, масла, сжатого воздуха; перегрев двигателя; снижение компрессии; попадание масла в охлаждающую жидкость или наоборот | Замена прокладки головки блока цилиндров |
| Неправильный порядок затяжки | Утечка охлаждающей жидкости, масла, сжатого воздуха; деформация головки блока цилиндров | Соблюдение правильного порядка затяжки болтов головки блока цилиндров согласно инструкции производителя |
| Износ или повреждение болтов головки блока цилиндров | Утечка охлаждающей жидкости, масла, сжатого воздуха; ослабление затяжки | Замена болтов головки блока цилиндров |
| Недостаточная очистка поверхностей сопряжения | Утечка охлаждающей жидкости, масла, сжатого воздуха | Тщательная очистка поверхностей сопряжения головки блока цилиндров и блока цилиндров от грязи, масла и ржавчины |
Интересные факты
Вот несколько интересных фактов о затяжке головки блока цилиндров:
-
Точность затяжки: Затяжка головки блока цилиндров требует высокой точности, так как неправильная затяжка может привести к деформации головки или блока, что в свою очередь может вызвать утечки масла или охлаждающей жидкости, а также перегрев двигателя. Для достижения необходимого момента затяжки часто используются динамометрические ключи.
-

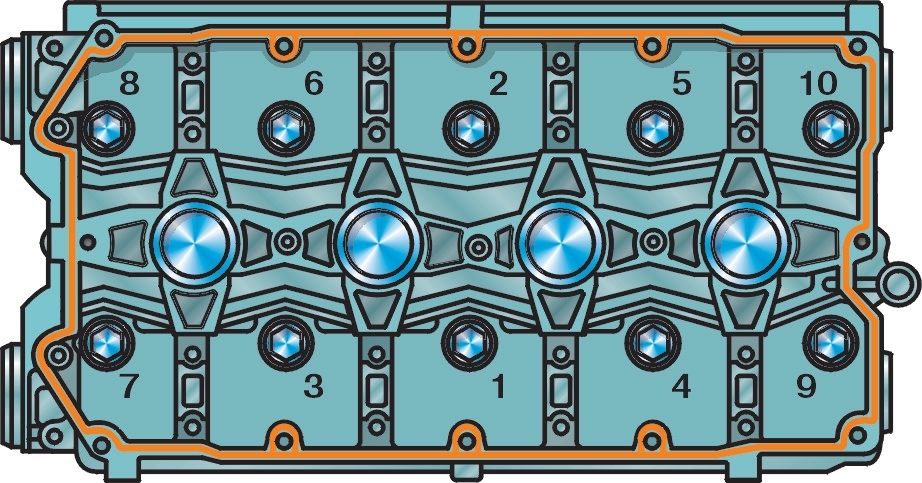

Порядок затяжки: Затяжка головки блока цилиндров обычно выполняется в определённом порядке, который указан в руководстве по эксплуатации автомобиля. Это делается для равномерного распределения давления и предотвращения деформации. Обычно затяжка начинается с центральных болтов и постепенно переходит к краям.
-
Материалы и технологии: Современные головки блока цилиндров изготавливаются из различных материалов, таких как алюминий и чугун, что влияет на методы и параметры затяжки. Например, алюминиевые головки требуют более осторожного подхода, так как они могут быть более подвержены повреждениям при чрезмерной затяжке. В некоторых случаях используются специальные прокладки, которые также могут влиять на процесс затяжки.
Ошибки при затяжке головки
Наиболее распространенные ошибки, приводящие к повреждению блока цилиндров или головки блока цилиндров (ГБЦ):
- Читайте также:
- заливка масла в резьбовые колодцы;
- чрезмерная затяжка болтов;
- использование неподходящей насадки для ключа;
- неправильный порядок затяжки болтов;
- применение слишком длинных болтов.
Если резьбовой колодец блока цилиндров не очищен от ржавчины и загрязнений, закрутить болт без смазки сложно. Это приводит к ненадежной затяжке. Опытные мотористы смазывают болты, но неопытный водитель может налить масло в колодец, что приведет к его разрушению и необходимости замены блока цилиндров.
При затяжке ГБЦ без динамометрического ключа усилие определяется «на глаз». Вместо необходимого значения 16–19 кг.м. может быть приложено 25–30 кг.м., что часто приводит к поломке болтов и дорогостоящему ремонту. Большинство головок болтов ГБЦ имеют внутренний или наружный шестигранник (иногда квадрат). Если насадка для ключа имеет слизанные грани, она может провернуться при затяжке, повредив грани шляпки болта и усложнив его дальнейшую установку или снятие.
Видео – Момент затяжки ГБЦ – динамометрический ключ
Использование другого порядка затяжки болтов приводит к появлению напряжений в корпусе ГБЦ. Поскольку алюминий, из которого выполнена головка, плохо переносит такие нагрузки, то в корпусе ГБЦ появляются трещины.
Через эти трещины происходит утечка продуктов сгорания топлива, что приводит к падению мощности и приемистости мотора, увеличению расхода топлива и снижению ресурса двигателя. Также через трещины происходит смешивание масла и охлаждающей жидкости. Когда антифриз, вода или тосол попадают в масло, они резко ухудшают его смазывающие свойства, в результате чего возрастает износ всех трущихся деталей двигателя. Нередко это приводит к проворачиванию вкладышей коленчатого вала и заклиниванию мотора.

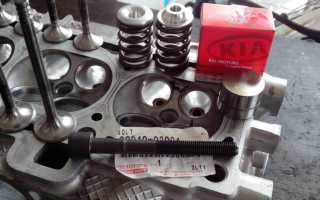

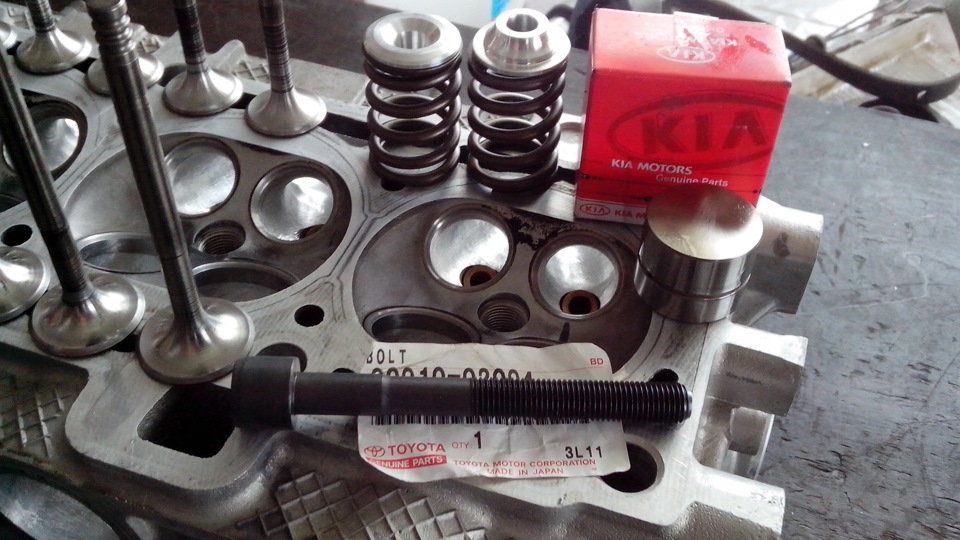

Хотя большинство инструкций по ремонту допускают повторное использование болтов, желательно каждый раз использовать новые. Ведь в процессе затяжки длина болта увеличивается. Поэтому в мануале прописана максимальная длина болта, при которой еще возможно его использование. Если же болт окажется чуть длинней, то упрется в дно резьбового колодца блока цилиндров, в результате чего или сломается или расколет блок.
Последствия неправильной затяжки головки блока цилиндров
Неправильная затяжка головки блока цилиндров может привести к множеству серьезных последствий, которые негативно скажутся на работе двигателя и его долговечности. Одним из наиболее распространенных последствий является появление утечек охлаждающей жидкости и масла. Если головка блока цилиндров затянута недостаточно, это может привести к образованию зазоров между головкой и блоком цилиндров, что, в свою очередь, создаст условия для утечек. В результате этого может произойти перегрев двигателя, что значительно увеличивает риск его повреждения.
С другой стороны, чрезмерная затяжка головки блока цилиндров также может иметь катастрофические последствия. При слишком сильном затягивании может произойти деформация головки или блока цилиндров, что приведет к нарушению геометрии и, как следствие, к ухудшению герметичности соединений. Это может вызвать не только утечки, но и повреждение прокладки головки, что потребует ее замены и, возможно, капитального ремонта двигателя.
Еще одним важным аспектом является влияние неправильной затяжки на распределение давления в цилиндрах. Если головка блока цилиндров затянута неравномерно, это может привести к неравномерному распределению давления, что негативно скажется на работе поршней и может вызвать их преждевременный износ. В результате этого двигатель может начать работать с перебоями, что также приведет к снижению его мощности и увеличению расхода топлива.
Читайте также:
Кроме того, неправильная затяжка головки блока цилиндров может вызвать проблемы с системой охлаждения. Если головка затянута недостаточно, это может привести к образованию пузырьков воздуха в системе, что нарушит циркуляцию охлаждающей жидкости и приведет к перегреву двигателя. В случае чрезмерной затяжки, как уже упоминалось, может произойти деформация, что также негативно скажется на работе системы охлаждения.
Наконец, стоит отметить, что последствия неправильной затяжки головки блока цилиндров могут проявляться не сразу. Иногда проблемы начинают проявляться только через некоторое время после эксплуатации автомобиля, что делает их трудными для диагностики. Поэтому крайне важно следовать рекомендациям производителя по затяжке головки блока цилиндров и использовать соответствующие инструменты, такие как динамометрический ключ, чтобы избежать потенциальных проблем в будущем.
Вопрос-ответ
Каковы основные признаки неправильной затяжки головки блока цилиндров?
Неправильная затяжка головки блока цилиндров может проявляться через утечки охлаждающей жидкости, перегрев двигателя, а также через появление трещин в головке блока. Также стоит обратить внимание на неравномерную работу двигателя и повышенный расход масла.
Как правильно выполнить затяжку головки блока цилиндров?
Правильная затяжка головки блока цилиндров осуществляется в несколько этапов с использованием динамометрического ключа. Сначала следует затянуть болты в определенном порядке до предварительного момента, затем выполнить окончательную затяжку в соответствии с рекомендациями производителя, соблюдая указанные значения момента затяжки.
Как часто нужно проверять затяжку головки блока цилиндров?
Рекомендуется проверять затяжку головки блока цилиндров при каждом плановом обслуживании двигателя, особенно после его капитального ремонта или замены прокладки. Также стоит обратить внимание на необходимость проверки после перегрева двигателя или при появлении симптомов, указывающих на возможные проблемы.
