Впускной коллектор для автомобилей и мотоциклов

Впускной коллектор обеспечивает распределение воздушно-топливной смеси к цилиндрам двигателя. Знание его устройства и возможных неисправностей поможет избежать проблем и повысить эффективность работы двигателя через тюнинг. В статье рассмотрим основные неисправности впускного коллектора, методы диагностики и замены, а также способы улучшения его характеристик для раскрытия потенциала автомобиля.

Как коллектор влияет на работу двигателя

Когда двигатель работает на максимальных оборотах с полностью нажатой педалью акселератора, скорость воздуха в коллекторе достигает, а в спортивных автомобилях даже превышает, скорость звука. На таких скоростях повороты и неровности становятся серьезными препятствиями, увеличивая сопротивление коллектора воздушному потоку. Это приводит к снижению поступления воздуха в цилиндры и, соответственно, к уменьшению мощности двигателя. В таких условиях карбюратор часто создает переобедненную смесь, скорость горения которой значительно превышает норму. В результате происходит взрыв топливовоздушной смеси, что может повредить клапаны, поршни и другие компоненты двигателя.

Важно также обеспечить надежное соединение коллектора с карбюратором или воздушным фильтром. Изношенные уплотнительные элементы или недостаточно затянутые гайки могут привести к подсосу воздуха, вызывая переобеднение смеси и взрывы в камере сгорания.

Впускной коллектор является ключевым элементом в системе впуска двигателя, и его роль в обеспечении оптимальной работы мотора трудно переоценить. Эксперты отмечают, что конструкция и материал коллектора могут существенно влиять на производительность и эффективность двигателя. Например, алюминиевые коллекторы, благодаря своей легкости и высокой теплопроводности, часто предпочтительнее для спортивных автомобилей, так как они способствуют лучшему распределению воздуха и увеличивают мощность.

Кроме того, специалисты подчеркивают важность правильной настройки впускного коллектора для достижения максимальной производительности. Неправильная геометрия или засоры могут привести к снижению мощности и увеличению расхода топлива. В современных автомобилях также наблюдается тенденция к использованию многофункциональных коллекторов, которые адаптируются к различным режимам работы двигателя, что позволяет улучшить его характеристики в широком диапазоне оборотов. Таким образом, внимание к деталям в конструкции впускного коллектора может стать решающим фактором для достижения высоких результатов в автомобильной индустрии.

Дизель для чайников: ЕГР и впускной коллектор.

Нагрузки на коллектор

Несмотря на то, что продукты сгорания уходят через выпускной коллектор, температура впускного коллектора в режиме работы даже на половинной мощности мотора превышает 100 градусов Цельсия. При работе двигателя возникают вибрации, которые негативно сказываются на состоянии впускного коллектора, поэтому для его изготовления используют прочные, вибро- и жаростойкие материалы:

• чугун;
• сталь;
• алюминий;
• пластик.

Различия в коллекторах дизельных, карбюраторных и инжекторных двигателей

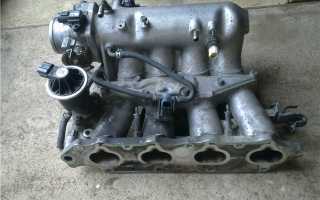

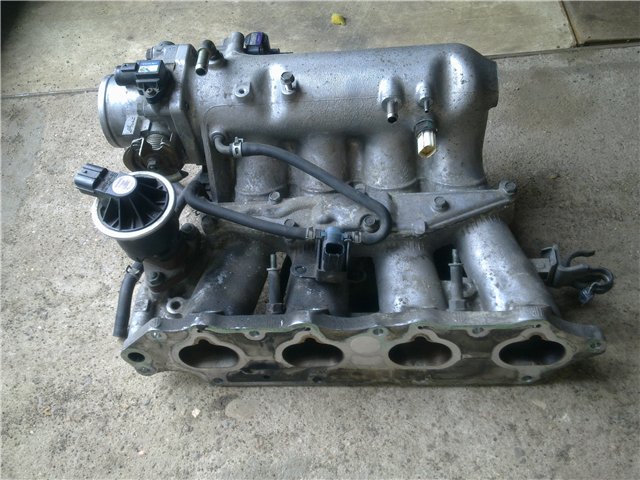

Основное различие коллекторов в том, что в дизельном двигателе по нему проходит только воздух, в карбюраторном топливовоздушная смесь, а в инжекторном – коллектор участвует в образовании смеси. Поэтому впускные коллекторы карбюраторных и дизельных двигателей это просто система труб с минимальным аэродинамическим сопротивлением. А в инжекторных они являются некоторым аналогом трубки Вентури, обычного распылителя, в котором поток воздуха увлекает за собой жидкость и распыляет ее. Благодаря этому достигается лучшее распыление и перемешивание смеси, чем впрыск непосредственно в цилиндр.

Интересные факты

Вот несколько интересных фактов о впускном коллекторе:

1. Форма и длина коллектора: Впускные коллекторы могут иметь различные формы и длины, что влияет на характеристики двигателя. Длинные и узкие коллекторы способствуют лучшему заполнению цилиндров на низких оборотах, тогда как короткие и широкие коллекторы обеспечивают более высокий поток воздуха на высоких оборотах, что увеличивает мощность.

2. Влияние на производительность: Впускной коллектор играет ключевую роль в производительности двигателя. Его конструкция может значительно повлиять на крутящий момент и мощность, а также на экономию топлива. Некоторые производители автомобилей используют регулируемые впускные коллекторы, которые могут изменять свою геометрию в зависимости от оборотов двигателя.

3. Материалы изготовления: Впускные коллекторы изготавливаются из различных материалов, включая алюминий, пластик и композитные материалы. Алюминиевые коллекторы обеспечивают хорошую теплопроводность и прочность, в то время как пластиковые коллекторы легче и могут лучше изолировать тепло, что помогает снизить температуру впускаемого воздуха и улучшить эффективность сгорания.

Очиститель впуска дизельного двигателя

Неисправности впускного коллектора

Наиболее распространенные неисправности:

• утрата герметичности прокладок;
• образование налета из сажи и смолы на стенках;
• наличие ступеньки между коллектором и карбюратором, воздушным фильтром или головкой блока цилиндров (ГБЦ);
• чрезмерный нагрев от выпускного коллектора.

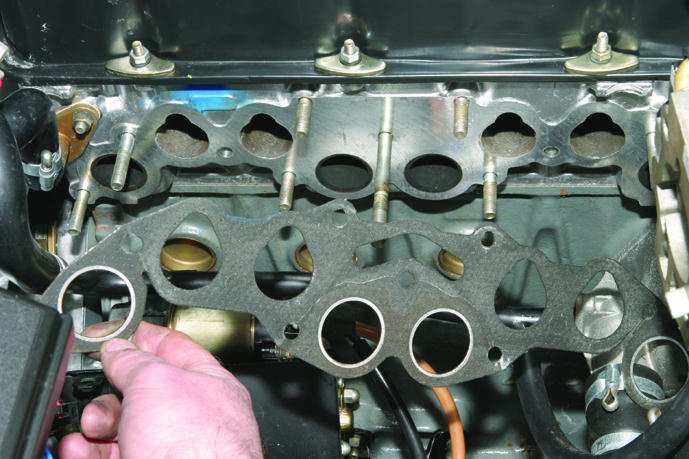

Прокладки теряют герметичность из-за перегрева двигателя и ослабления затяжки гаек. Для проверки герметичности на холостых оборотах закройте 5–10% впускной трубы воздушного фильтра. Если обороты не изменились, это указывает на подсос воздуха через прокладки. Если обороты увеличились, одна из прокладок вышла из строя и требует замены.

Налет смолы образуется только у карбюраторных двигателей на низких оборотах, когда скорость топливовоздушной смеси недостаточна, и часть топлива оседает на стенках. Летучие соединения испаряются, а смолы коксируются, образуя наросты, которые увеличивают аэродинамическое сопротивление. Для удаления наростов коллектор обрабатывают смесью керосина и ацетона и чистят металлическими ершиками.

Ступенька между коллектором и воздушным фильтром, карбюратором или ГБЦ возникает из-за низкого качества деталей или использования неоригинальных запчастей. Даже ступенька в 2 мм может снизить мощность и приемистость двигателя на средних и высоких оборотах до 20%. На низких оборотах ступеньки до 5 мм незначительны. Для устранения ступеньки необходимо подобрать подходящий коллектор или обработать имеющийся с помощью фрезы в автомастерской.

Чрезмерный нагрев от выпускного коллектора возникает при отклонении угла опережения зажигания (УОЗ) более чем на 5 градусов. На дизельных двигателях аналогичный эффект может быть вызван изменением угла опережения впрыска топлива (УОВТ). Также на перегрев влияет длительная езда на высоких передачах при низких или средних оборотах. При перегреве воздух в цилиндрах нагревается, что изменяет режим горения и увеличивает выделение тепла в выпускном коллекторе. Признаки перегрева включают повышение температуры охлаждающей жидкости и снижение мощности на 10–20%. Для устранения перегрева необходимо правильно установить УОЗ или УОВТ и изменить стиль вождения.

Видео – Как поменять впускной коллектор

Вакуумный привод впускного коллектора переменной длины Ауди А6 С5 (Audi A4, Passat B5) – проверка

Тюнинг впускного коллектора

Некоторые владельцы автомобилей стремятся превратить свои машины в гоночные болиды. Для этого они увеличивают объем двигателя, устанавливают 2-3 карбюратора, перепрошивают инжектор, заменяют распредвал и коленчатый вал на спортивные аналоги.

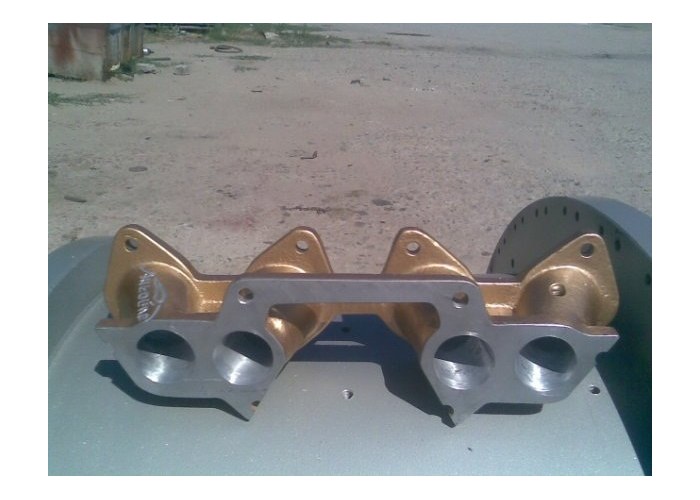

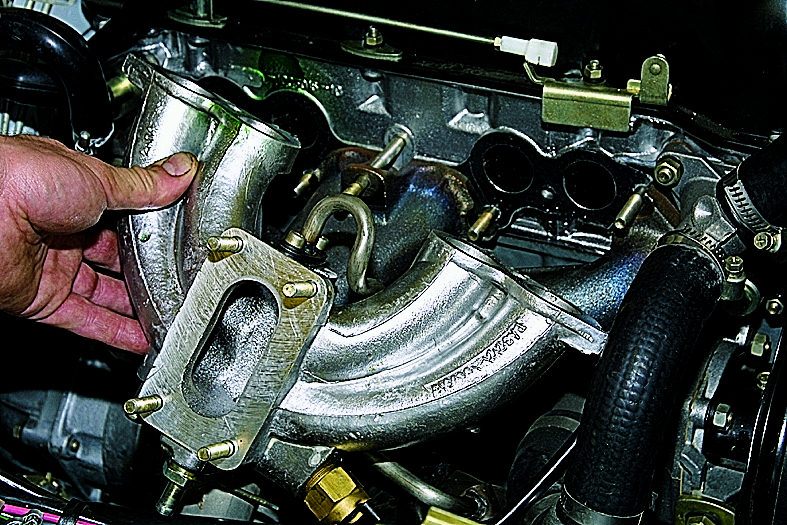

Модификации могут увеличить мощность двигателя на 30-80%, но также значительно снижают его ресурс. Для гонок внутреннюю поверхность впускного коллектора полируют и сглаживают, чтобы уменьшить аэродинамическое сопротивление. Однако эффект от тюнинга выхлопной системы проявляется преимущественно на высоких оборотах и при достижении хотя бы половины мощности двигателя. На низких и средних оборотах полированный впускной коллектор оказывается неэффективным. Отсутствие мелких неровностей препятствует образованию турбулентностей в потоке, что негативно сказывается на качестве смеси топлива и воздуха. В результате топливо оседает на стенках коллектора, что может привести к образованию отложений.

Если вы планируете оптимизировать впускной коллектор, учтите следующее. Автопроизводители тщательно разрабатывают форму и размеры коллекторов для максимальной эффективности конкретной модели двигателя. Использование стандартной заводской детали без ступенек может ухудшить характеристики двигателя. Лучше очистить коллектор от отложений, устранить ступеньки и провести ремонт и настройку двигателя. Это даст лучшие результаты, чем любые модификации. Если ваша цель — повысить мощность автомобиля, рассмотрите установку нового двигателя с большим количеством лошадиных сил.

Материалы и технологии производства впускных коллекторов

Впускные коллекторы являются важным элементом системы впуска воздуха в двигателе внутреннего сгорания. Они обеспечивают равномерное распределение воздушно-топливной смеси по цилиндрам, что напрямую влияет на эффективность работы двигателя. Для их производства используются различные материалы и технологии, которые определяют не только характеристики коллекторов, но и их долговечность и стоимость.

Основными материалами, применяемыми для изготовления впускных коллекторов, являются:

• Чугун: Этот материал обладает высокой прочностью и устойчивостью к коррозии. Чугунные коллекторы часто используются в старых моделях автомобилей, так как они могут выдерживать высокие температуры и давления. Однако они имеют значительный вес, что может негативно сказаться на общей массе двигателя.
• Алюминий: Легкий и прочный материал, который часто используется в современных автомобилях. Алюминиевые коллекторы обладают хорошей теплопроводностью, что способствует более эффективному распределению температуры. Кроме того, алюминий легче чугуна, что позволяет снизить общий вес двигателя.
• Пластик: В последние годы все чаще используются пластиковые коллекторы, особенно в маломощных двигателях. Они легкие, устойчивы к коррозии и могут быть произведены в сложных формах, что позволяет оптимизировать поток воздуха. Однако их прочность и термостойкость ниже, чем у металлических аналогов.

Производственные технологии также играют важную роль в качестве впускных коллекторов. Наиболее распространенные методы включают:

• Литье: Этот метод позволяет создавать детали сложной формы с высокой точностью. Литье может быть использовано как для чугуна, так и для алюминия. Процесс включает в себя создание формы, в которую заливается расплавленный металл, после чего он охлаждается и затвердевает.
• Экструзия: Применяется в основном для пластиковых коллекторов. В этом процессе пластиковая масса под высоким давлением проталкивается через формирующую матрицу, что позволяет получать детали с постоянным сечением.
• Сварка: Используется для соединения различных частей коллекторов, особенно в случае алюминиевых конструкций. Сварка обеспечивает прочное соединение и позволяет создавать более сложные геометрические формы.

При выборе материала и технологии производства впускного коллектора необходимо учитывать не только его стоимость, но и требования к производительности двигателя, условия эксплуатации и желаемые характеристики. Например, для спортивных автомобилей могут быть предпочтительнее легкие алюминиевые или пластиковые коллекторы, в то время как для тяжелых грузовиков лучше подойдут прочные чугунные конструкции.

Таким образом, материалы и технологии производства впускных коллекторов играют ключевую роль в их функциональности и долговечности, что в свою очередь влияет на общую производительность двигателя и его экономичность.

Вопрос-ответ

Какова основная функция впускного коллектора в двигателе?

Основная функция впускного коллектора заключается в распределении воздушно-топливной смеси между цилиндрами двигателя. Он обеспечивает равномерное поступление смеси в каждый цилиндр, что способствует оптимальной работе двигателя и повышению его эффективности.

Какие признаки указывают на неисправность впускного коллектора?

Признаки неисправности впускного коллектора могут включать ухудшение работы двигателя, нестабильные обороты на холостом ходу, увеличение расхода топлива и появление посторонних звуков. Также возможны утечки вакуума, что может привести к снижению мощности и увеличению выбросов вредных веществ.

Как часто следует проверять и обслуживать впускной коллектор?

Рекомендуется проверять впускной коллектор при каждом плановом техническом обслуживании автомобиля, а также при возникновении проблем с работой двигателя. Регулярная проверка поможет выявить потенциальные неисправности на ранней стадии и предотвратить более серьезные поломки.

Советы

СОВЕТ №1

Перед заменой или ремонтом впускного коллектора обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. Это поможет избежать ошибок и правильно выбрать необходимые детали.

СОВЕТ №2

Регулярно проверяйте состояние уплотнителей и соединений впускного коллектора. Износ этих элементов может привести к утечкам воздуха, что негативно скажется на работе двигателя.

СОВЕТ №3

При установке нового впускного коллектора используйте качественные герметики и следуйте рекомендациям производителя. Это обеспечит надежную герметичность и предотвратит возможные проблемы в будущем.
