Вентиляторы в покрасочной камере обеспечивают качественный и безопасный процесс окраски. Эффективная система воздухообмена создает оптимальные условия для нанесения лакокрасочных материалов и предотвращает накопление вредных паров и частиц, что важно для здоровья работников. В статье рассмотрим различные типы вентиляторов и систем воздухообмена, а также преимущества двухмоторной системы фильтрации, которая эффективно подает свежий воздух и удаляет загрязненный, что влияет на качество покраски и долговечность покрытия.
Основные задачи вентиляции
Перед тем как углубиться в детали вентиляционных систем, важно определить ключевые задачи, которые они должны выполнять. Помещение для покраски – это пространство, где качество работы зависит от множества факторов. Вентиляция играет здесь значительную роль, и можно выделить несколько аспектов, на которые влияет ее правильная организация.
Совершенная система вентиляции выполняет следующие функции:
- подача свежего воздуха из окружающей среды в камеру;
- фильтрация внешнего воздуха от пыли и других частиц;
- нагрев поступающего воздуха до оптимальных температур;
- равномерное распределение подготовленного воздуха по всему помещению;
- удаление окрасочного тумана из рабочей зоны;
- отвод вредных паров краски и растворителей из камеры;
- очистка внутреннего воздуха перед его выбросом в атмосферу;
- очистка и подогрев внутреннего воздуха перед его возвратом в рабочую зону.
Система вентиляции – это не просто вентилятор для покрасочной камеры, а сложная конструкция, требующая специализированного оборудования и точных расчетов. Профессиональная вентиляция может потребовать значительных финансовых вложений. Тем не менее, эти затраты оправдаются, так как качество покрасочных работ в помещениях с правильно организованным воздухообменом значительно возрастает.
Следует отметить, что описанная выше система является идеальной, и не всегда возможно ее полное воплощение. На практике часто встречаются более простые вентиляционные решения, которые также демонстрируют хорошую функциональность и справляются с основными задачами, упомянутыми ранее. Простые системы вентиляции чаще всего используются новыми сервисами или теми, у кого объем работ не столь велик.
Эксперты в области покрасочных технологий подчеркивают важность правильной организации воздухообмена в покрасочной камере. Эффективные вентиляторы играют ключевую роль в создании оптимальных условий для нанесения покрытия. Они обеспечивают равномерное распределение воздуха, что способствует улучшению качества окраски и снижению риска появления дефектов на поверхности.
Специалисты рекомендуют использовать системы с регулируемой мощностью, что позволяет адаптировать воздухообмен в зависимости от типа краски и условий работы. Кроме того, важно учитывать расположение вентиляторов: их установка должна обеспечивать минимальные потоки воздуха, чтобы избежать образования пыли и загрязнений.
Правильный выбор и настройка вентиляционной системы не только повышают качество окраски, но и способствуют безопасности работников, уменьшая концентрацию вредных паров и обеспечивая комфортные условия труда.
https://youtube.com/watch?v=YlItSctICKA
Типы вентиляции
Чем же отличаются простые и профессиональные вентиляционные системы в покрасочных помещениях? Первое отличие – это количество вентиляторов для покрасочной камеры. Тут можно выделить следующие типы:
- одномоторные вентиляционные системы нагнетают воздух сверху вниз, осаждая туман краски;
- двухмоторные системы воздухообмена оснащены, как верхним, так и нижним моторами.
Также вентиляционные системы можно различить по наличию подогрева подаваемого снаружи воздуха. Не каждый сервис оборудован такой функцией, в результате становится намного сложнее поддерживать температурный режим в рабочей зоне, что практически исключает использование помещения в зимнее время года.
Современные покрасочные камеры также имеют систему сушки, которая также входит в устройство вентиляции. Этот процесс обеспечивается подогревом очищенного внутреннего воздуха, который подается обратно в камеру с высокими температурными показателями. Он нагнетается вентилятором для покрасочной камеры, обеспечивая при этом ускоренную кристаллизацию нанесенного слоя лакокрасочного покрытия.
Все системы вентиляции покрасочных помещений можно различать по системам фильтрации подаваемого снаружи и выводимого в атмосферу воздуха. На сегодняшний день существует несколько типов фильтров, которые различаются по принципу действия, эффективности и стоимости. В любом случае подаваемый вентилятором для покрасочной камеры воздух должен проходить очистку через один из вариантов фильтров.
| Параметр | Описание | Оптимальное значение/Рекомендации |
|---|---|---|
| Тип вентилятора | Выбор вентилятора в зависимости от задачи (приточный, вытяжной, осевой, центробежный). | Приточный: Центробежный (для фильтрации и равномерного распределения). Вытяжной: Осевой или центробежный (в зависимости от сопротивления системы). |
| Производительность вентилятора (м³/ч) | Объем воздуха, который вентилятор способен переместить за единицу времени. | Рассчитывается исходя из объема камеры и требуемой кратности воздухообмена (обычно 60-120 обменов в час). |
| Кратность воздухообмена (об/час) | Количество раз, сколько воздух в камере полностью обновляется за час. | Покраска: 60-120 об/час. Сушка: 30-60 об/час. |
| Скорость потока воздуха (м/с) | Скорость движения воздуха внутри камеры. | В рабочей зоне: 0.2 – 0.5 м/с (для предотвращения завихрений и равномерного осаждения краски). |
| Давление (Па) | Разница давлений, создаваемая вентилятором для преодоления сопротивления системы. | Положительное давление в камере: 5-15 Па (для предотвращения попадания пыли извне). |
| Система фильтрации | Типы фильтров для очистки приточного и вытяжного воздуха. | Приточный: Предварительный (G3-G4) + тонкой очистки (F5-F7). Вытяжной: Фильтры для улавливания красочного тумана (стекловолоконные, лабиринтные). |
| Расположение вентиляторов | Место установки приточных и вытяжных вентиляторов. | Приточный: В верхней части камеры, равномерно распределяя воздух. Вытяжной: В нижней части, по периметру или в полу. |
| Система управления | Возможность регулировки производительности вентиляторов. | Частотные преобразователи (для плавной регулировки скорости и экономии энергии). |
| Уровень шума (дБ) | Шум, производимый вентиляторами. | Должен соответствовать санитарным нормам (обычно до 80 дБ в рабочей зоне). |
| Энергоэффективность | Потребление электроэнергии вентиляторами. | Использование вентиляторов с высоким КПД и частотных преобразователей. |
| Балансировка системы | Соотношение приточного и вытяжного воздуха. | Приток должен быть немного больше вытяжки для создания положительного давления. |
| Обслуживание | Регулярность проверки и замены фильтров, чистки вентиляторов. | Согласно рекомендациям производителя (обычно каждые 100-200 часов работы для фильтров). |
Интересные факты
Вот несколько интересных фактов о вентиляторах в покрасочных камерах и оптимальной системе воздухообмена:
-
Контроль качества покраски: Вентиляторы в покрасочных камерах играют ключевую роль в поддержании стабильной температуры и влажности, что критически важно для достижения высокого качества покраски. Оптимальная система воздухообмена помогает избежать образования потеков и дефектов на поверхности, обеспечивая равномерное распределение краски.
-
Энергоэффективность: Современные системы вентиляции в покрасочных камерах могут быть оснащены датчиками, которые автоматически регулируют скорость вентиляторов в зависимости от текущих условий. Это не только снижает потребление энергии, но и продлевает срок службы оборудования, так как минимизирует износ вентиляторов.
-
Безопасность и экология: Эффективная система воздухообмена в покрасочной камере помогает удалять вредные пары и частицы, образующиеся в процессе покраски. Это не только защищает здоровье работников, но и снижает негативное воздействие на окружающую среду, так как современные системы могут быть дополнены фильтрами, которые улавливают летучие органические соединения (ЛОС).
https://youtube.com/watch?v=TedjSxN98FU
Устройство одномоторной вентиляции
Самая простая система вентиляции, необходимая для любого помещения, где осуществляется работа с красками, включает в себя несколько ключевых компонентов:
- вентилятор для покрасочной камеры, который активно подает наружный воздух внутрь;
- базовый фильтр для удаления пыли и других твердых частиц;
- система равномерного распределения воздушных потоков по камере;
- каналы для удаления загрязненного воздуха и его вывода в атмосферу после очистки.
В качестве вентилятора для покрасочной камеры можно использовать устройство, выполненное по принципу улитки. Такая конструкция обеспечивает высокую эффективность работы, обладает хорошим КПД и обеспечивает значительную производительность. Воздух поступает из внешней среды и направляется в помещение через систему труб.
В качестве простого фильтра для очистки воздуха от пыли могут использоваться материалы на основе минеральной ваты или картона. В стандартных покрасочных камерах редко применяются комбинированные фильтровальные системы. Поэтому очистка воздуха осуществляется одним фильтром, который устанавливается непосредственно перед входом в помещение.
Для равномерного распределения воздуха, подаваемого вентилятором в покрасочную камеру, в потолке создается система каналов. Главная задача такого распределения – обеспечить равномерную подачу потоков без резких порывов и образования мертвых зон. Обычно именно в этом месте устанавливаются фильтры для улавливания пыли.
Отвод загрязненного воздуха осуществляется снизу, чаще всего в полу. Для этого под уровнем пола создается канал, который соединяется с системой пассивной вытяжки, либо пол поднимается на определенную высоту над основанием. Благодаря избыточному давлению, создаваемому вентилятором для покрасочной камеры, загрязненный воздух выходит наружу, проходя очистку от частиц краски.
Читайте также:

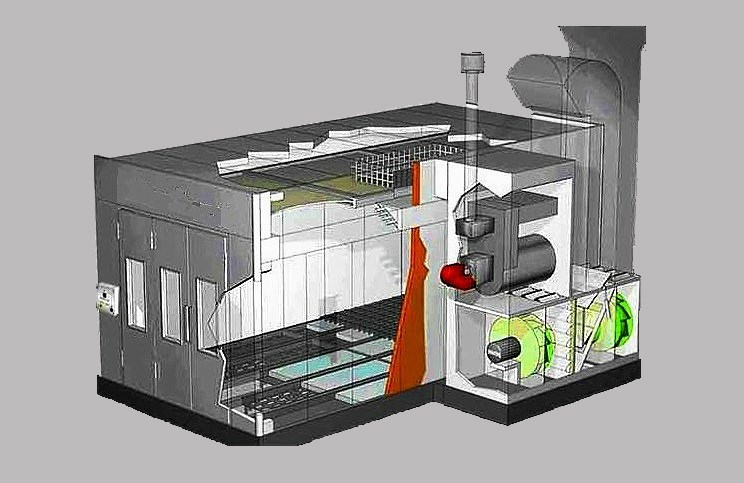

Устройство двухмоторных вентиляций
Профессиональные покрасочные камеры всегда оборудуются двухмоторными системами циркуляции воздуха. Такая система состоит из следующих узлов и компонентов:
- вентилятор для покрасочной камеры, подающий воздух снаружи;
- подогрев наружного воздуха;
- очистка воздуха от пыли и других примесей;
- распределение потоков по камере;
- система забора загрязненного воздуха;
- очистка воздуха от частиц покрасочного материала и паров растворителей;
- вентилятор для покрасочной камеры, принудительно удаляющий воздух в атмосферу.
Помимо этого такие системы могут дополнительно оборудоваться функцией сушки. Для этого существуют заслонки, которые направляют очищенный поток не в атмосферу, а обратно в покрасочное помещение. При этом он предварительно проходит через систему интенсивного нагревания, где достигается оптимальная температура для кристаллизации нанесенного лакокрасочного покрытия.
В профессиональных камерах на входе воздушного потока может устанавливаться несколько разных фильтров, которые обеспечивают высочайшую степень очистки. При этом все оборудование рассчитывается таким образом, чтобы фильтры не создавали чрезмерного сопротивления потоку воздуха. Если пренебречь этим моментом, то можно свести на нет эффективность вентилятора для покрасочной камеры. Воздух будет очень чистым, но количества его будет недостаточно для нормального функционирования всей системы.

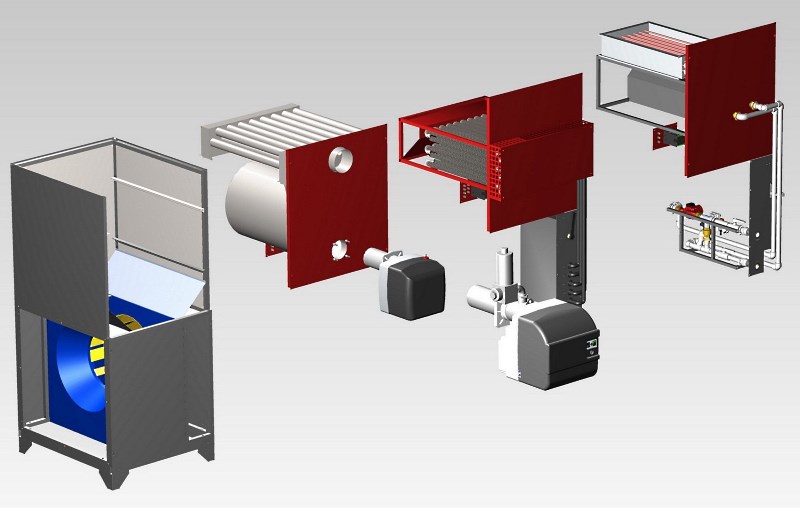

Подогрев наружного воздуха в таких помещениях обеспечивается либо электрическими тэнами, либо газовыми горелками, реже могут применяться обогреватели на дизельном топливе. Обогревательное оборудование обычно устанавливается таким образом, чтобы воздушный поток попадал в камеру уже прогретым до оптимальной температуры.
Для подогрева воздуха в режиме сушки используется аналогичное оборудование, исключение составляет сушка, которая не входит в состав вентиляции. Она осуществляется независимыми инфракрасными обогревателями, которые равномерно распределяются по периметру покрасочной камеры. При такой сушке система вентиляции работает в штатном режиме, обеспечивая постоянный приток свежего подогретого воздуха и отвод загрязненного на очистку.
Уход за вентиляцией
Организация пространства для покраски – задача сложная и затратная. Даже самая простая система принудительной вентиляции нуждается в постоянном обслуживании и замене расходных материалов. Процесс ухода за вентиляцией можно разбить на несколько ключевых этапов:
- очистка и обслуживание вентилятора покрасочной камеры;
- замена фильтров на входе и выходе вентиляционной системы;
- уход за обогревателями воздухообмена;
Уход за вентилятором (или несколькими, если система сложная) включает регулярные проверки и очистку от накопившейся пыли и частиц лакокрасочных материалов. Для этого вентилятор необходимо демонтировать и разобрать. Важно уделить особое внимание очистке крыльчатки, чтобы избежать потери балансировки. Игнорирование состояния этого элемента может привести к неравномерному распределению веса, увеличению шума работы установки и, в конечном итоге, к поломке подшипников и электродвигателя.
Разбирать сам двигатель не всегда требуется, особенно если это запрещено производителем конкретной модели. Достаточно периодически смазывать втулки и подшипники через специальные отверстия. Также следует следить за герметичностью двигателя: все резиновые прокладки и кольца должны быть эластичными и без трещин. При необходимости двигатель стоит отправить на профилактическое обслуживание заранее, так как задержка может привести к неожиданным поломкам в самый неподходящий момент.
Частота замены фильтров зависит от типа используемых материалов и интенсивности эксплуатации покрасочной камеры. Например, стандартный фильтр на основе минеральной ваты требует замены не реже одного-двух раз в месяц. Картонные фильтры служат немного дольше, однако некоторые из них могут иметь низкую эффективность.
https://youtube.com/watch?v=w1ZCSIWio5E
Эффективность фильтрации воздуха в покрасочной камере
Эффективность фильтрации воздуха в покрасочной камере является одним из ключевых факторов, определяющих качество покраски и безопасность рабочего процесса. В процессе покраски используются различные химические вещества, которые могут выделять вредные пары и частицы. Поэтому правильная организация воздухообмена и фильтрации воздуха в камере имеет критическое значение.
Основной задачей системы фильтрации является удаление из воздуха частиц пыли, краски и других загрязняющих веществ, которые могут оседать на поверхности окрашиваемых изделий, ухудшая их внешний вид и защитные свойства. Для достижения высокой эффективности фильтрации необходимо учитывать несколько аспектов.
Во-первых, важно правильно выбрать тип фильтров. В покрасочных камерах обычно используются несколько уровней фильтрации: грубая фильтрация, которая задерживает крупные частицы, и тонкая фильтрация, способная улавливать более мелкие загрязнения. Грубые фильтры, как правило, изготавливаются из синтетических или стеклянных волокон и устанавливаются на входе в камеру. Тонкие фильтры, такие как HEPA или ULPA, могут использоваться для дополнительной очистки воздуха перед его подачей в рабочую зону.
Во-вторых, необходимо учитывать скорость воздушного потока. Слишком высокая скорость может привести к тому, что частицы не успевают оседать на фильтрах, а слишком низкая может вызвать накопление загрязняющих веществ в камере. Оптимальная скорость воздушного потока должна быть рассчитана с учетом размеров камеры, типа используемых фильтров и характеристик покраски.
Третьим важным аспектом является регулярная замена фильтров. С течением времени фильтры забиваются частицами, что снижает их эффективность и может привести к ухудшению качества воздуха в камере. Регулярный мониторинг состояния фильтров и их своевременная замена помогут поддерживать высокую эффективность системы фильтрации.
Кроме того, стоит обратить внимание на систему вентиляции. Правильное распределение воздуха в покрасочной камере позволяет избежать образования “мертвых зон”, где загрязненный воздух может скапливаться. Использование вентиляторов с регулируемой мощностью и направлением потока поможет оптимизировать воздухообмен и обеспечить равномерное распределение чистого воздуха по всей рабочей зоне.
Наконец, важно учитывать влияние внешних факторов, таких как температура и влажность. Эти параметры могут существенно влиять на эффективность фильтрации и качество покраски. Поэтому рекомендуется устанавливать системы контроля климата, которые помогут поддерживать оптимальные условия в покрасочной камере.
Таким образом, эффективность фильтрации воздуха в покрасочной камере зависит от множества факторов, включая выбор фильтров, скорость воздушного потока, регулярность их замены, организацию вентиляции и контроль климатических условий. Все эти аспекты необходимо учитывать для достижения высокого качества покраски и обеспечения безопасности на рабочем месте.
Вопрос-ответ
Какова оптимальная кратность воздухообмена для покрасочной камеры?
Согласно учебникам по вентиляции, оптимальная кратность воздухообмена для покрасочной камеры составляет около 30. Эта величина обеспечивает достаточную чистоту воздуха и минимальные энергозатраты на отопление приточного воздуха.
Какова оптимальная циркуляция воздуха в покрасочной камере?
Конструкции с нисходящим потоком воздуха. Подобно конструкциям с поперечным потоком воздуха, покрасочная камера с нисходящим потоком воздуха может использоваться для обработки самых разных деталей и в различных целях. Однако покрасочные камеры с нисходящим потоком воздуха обычно рекомендуются для деталей, требующих более высокого качества отделки.
Какие вентиляторы монтируются в системе воздуховодов?
В системах вентиляции используются два типа вентиляторов: осевые (к этому типу относятся бытовые вентиляторы «на ножке») и радиальные или центробежные (как «беличье колесо»).
Какая кратность воздухообмена должна быть?
Нормы минимального воздухообмена в помещениях жилых зданий: кратность воздухообмена 0,35 1/ч, но не менее 30 м³/ч на 1 чел., 3 м³/ч на 1 м² жилых помещений, если общая площадь квартиры меньше 20 м² на 1 чел. Для расчета расхода воздуха, м³/ч, по кратности объем помещений следует определять по общей площади квартиры.
Советы
СОВЕТ №1
При выборе вентилятора для покрасочной камеры обратите внимание на его производительность и уровень шума. Оптимальный вентилятор должен обеспечивать достаточный воздухообмен, чтобы быстро удалять пары краски и растворителей, но при этом не создавать излишнего шума, который может отвлекать во время работы.
СОВЕТ №2
Регулярно проверяйте и очищайте фильтры вентиляционной системы. Загрязненные фильтры могут значительно снизить эффективность воздухообмена и привести к накоплению вредных веществ в камере. Рекомендуется проводить эту процедуру не реже одного раза в месяц.
СОВЕТ №3
Обратите внимание на расположение вентиляторов в камере. Правильная установка вентиляторов поможет создать оптимальный поток воздуха, что обеспечит равномерное распределение краски и минимизирует образование потеков. Рассмотрите возможность установки вентиляторов как на входе, так и на выходе для улучшения циркуляции.
СОВЕТ №4
Используйте системы автоматического контроля воздухообмена, если это возможно. Такие системы могут регулировать скорость вентиляторов в зависимости от уровня загрязненности воздуха, что поможет поддерживать оптимальные условия для покраски и снизит потребление энергии.
