Топливный насос высокого давления (ТНВД) обеспечивает подачу топлива под высоким давлением для эффективного сгорания в дизельном двигателе. Знание устройства и принципа работы ТНВД, а также процесса его замены, важно для владельцев дизельных автомобилей. Эта статья разъяснит конструкцию и функциональность ТНВД и предложит практические советы по замене, что поможет избежать дорогостоящих ремонтов и продлить срок службы двигателя.
Видео – Как устроен топливный насос

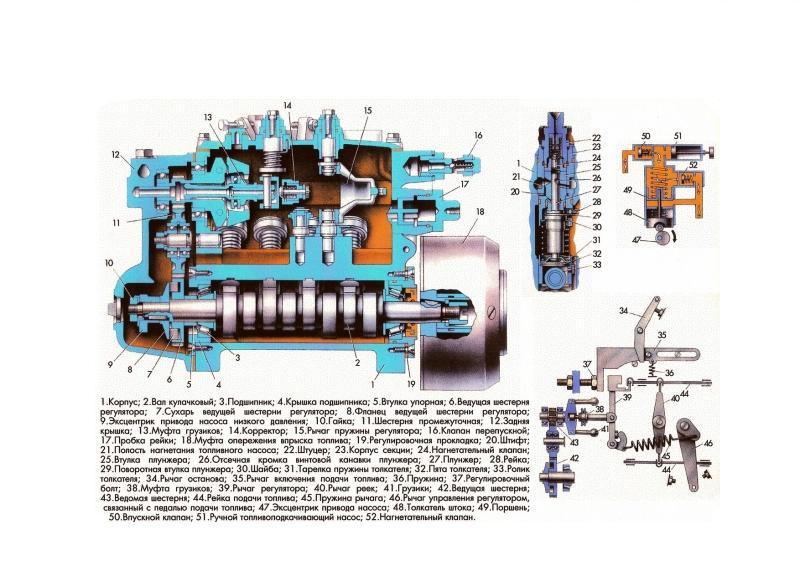

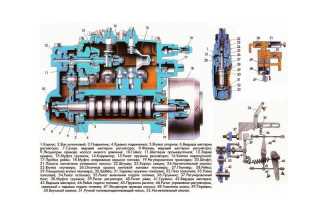

Основным элементом ТНВД является плунжерная пара, отвечающая за дозирование топлива и создание давления. Она состоит из цилиндра и поршня с зазором в тысячные доли миллиметра. Такая точность позволяет генерировать давление до тысяч атмосфер. Количество плунжерных пар варьируется: от одной для всех цилиндров до отдельной для каждого.
Работа плунжерной пары осуществляется с помощью двух клапанов, контролирующих подачу и отвод топлива. Даже мельчайшая частица, попавшая внутрь, может изменить режим работы и вызвать износ ТНВД. Привод насоса осуществляется через вал с эксцентриками, аналогичный валу ГРМ. Шестерня насоса соединена с шестерней вала ГРМ или коленвала, с передаточным числом 1:1 и 1:2 соответственно.
Цикл работы всех цилиндров происходит за два оборота коленчатого вала, что соответствует одному обороту вала ГРМ. Это характерно для всех четырехтактных двигателей, независимо от типа топлива и количества цилиндров. Для регулировки объема топлива в каждом цилиндре применяются изменение хода поршня плунжера и регулируемый сброс топлива. Форсунки открываются при давлении выше 120–150 атмосфер, поэтому сброс топлива снижает давление на форсунках и приводит к их закрытию. Между подкачивающим и плунжерным насосами установлен электромагнитный клапан, блокирующий подачу топлива при выключенном зажигании.
Эффективность плунжерного механизма обеспечивается подкачивающим насосом и редукционным клапаном. Давление подкачивающего насоса зависит от оборотов валов и может достигать 10 атмосфер, предотвращая провалы в работе мотора на холостых оборотах при резком нажатии на акселератор. Редукционный клапан сбрасывает излишки топлива, возвращая их в бак, и также используется для охлаждения и смазки ТНВД. Благодаря редукционному клапану на выходе подкачивающего насоса поддерживается стабильное давление, независимое от оборотов двигателя или положения педали акселератора.
Эксперты в области автомобильной техники подчеркивают важность топливного насоса в системе подачи топлива. Это устройство отвечает за перекачивание топлива из бака к двигателю, обеспечивая его бесперебойную работу. При неисправности ТНВД могут возникнуть серьезные проблемы, такие как снижение мощности, увеличение расхода топлива и даже поломка двигателя. Специалисты рекомендуют регулярно проверять состояние насоса, особенно при появлении признаков его неисправности, таких как шум или затрудненный запуск. Замена ТНВД — процесс, требующий профессионального подхода, так как неправильная установка может привести к новым проблемам. Поэтому важно доверять эту работу квалифицированным механикам, которые используют оригинальные запчасти и следуют рекомендациям производителя.
Неисправности ТНВД
К основным неисправностям ТНВД относят:
- повреждение плунжерной пары или клапанов;
- повреждение подкачивающего насоса;
- нарушение регулировки количества подаваемого к форсункам топлива;
- неисправность редукционного или электромагнитного клапанов;
- неправильный угол опережения зажигания.
При повреждении плунжерной пары снижается давление, которое выдает насос, в результате форсунки хуже распыляют топливо, падает мощность двигателя, обрастают сажей клапаны головки блока цилиндров (ГБЦ) и поршневые кольца, черный дым из выхлопной трубы идет на любых режимах работы двигателя. Но такие же симптомы присущи и неисправным форсункам, грязному воздушному фильтру, сбитому углу опережения зажигания.
Повреждение подкачивающего насоса проявляется в падении мощности при полностью нажатой педали газа, когда двигатель работает на высоких оборотах. Недостаточное давление приводит к тому, что плунжерная пара не получает достаточно топлива и не может создать необходимого давления при полностью нажатой педали газа. Такие же симптомы и у запавшей пружины редукционного клапана, который должен открываться только при превышении давления. Когда давление выравнивается, пружина выжимает клапан и он перекрывает канал сброса излишков топлива. Если пружина запала, то большая часть горючего будет постоянно возвращаться в топливный бак.
Нарушение работы системы регулировки количества топлива, которое поступает в плунжерный насос, приводит к тому, что мотор неадекватно реагирует на педаль газа. Иногда при полностью нажатой педали двигатель выдает лишь половину мощности и оборотов, или наоборот, возрастают холостые обороты. Неисправность электромагнитного клапана приводит к тому, что двигатель самопроизвольно глохнет, или его невозможно остановить, даже отключив аккумулятор.
- Читайте также:
Поэтому сначала проверяют состояние фильтров и компрессию двигателя. Это делают непосредственно на автомобиле, без применения сложной электронной техники. После этого снимают ТНВД и форсунки и закрывают установочные отверстия в ГБЦ чистой тряпкой. Форсунки и ТНВД тестируют с помощью специальных стендов. Без специального оборудования можно определить лишь исправность редукционного и электромагнитного клапана да общее состояние подкачивающего насоса. Для более серьезной диагностики необходимо использовать специальный стенд.
| Признак неисправности топливного насоса высокого давления (ТНВД) | Возможные причины | Действия по устранению/замене |
|---|---|---|
| Снижение мощности двигателя | Засор топливного фильтра, износ плунжерных пар, неисправность регулятора давления, низкое давление топлива в магистрали, воздух в топливной системе | Проверка и замена топливного фильтра, ремонт или замена ТНВД, проверка и регулировка давления топлива, удаление воздуха из системы |
| Неравномерная работа двигателя (пропуски зажигания) | Износ плунжерных пар, неисправность распределительного вала ТНВД, неправильная регулировка ТНВД, засорение форсунок | Ремонт или замена ТНВД, проверка и регулировка ТНВД, проверка и чистка/замена форсунок |
| Полная остановка двигателя | Полный выход из строя ТНВД, обрыв приводного ремня, отсутствие топлива в баке | Ремонт или замена ТНВД, проверка и замена приводного ремня, проверка уровня топлива |
| Повышенный расход топлива | Неправильная регулировка ТНВД, износ плунжерных пар, утечки топлива | Регулировка ТНВД, ремонт или замена ТНВД, поиск и устранение утечек топлива |
| Появление посторонних шумов (стук, гул) | Износ подшипников, износ плунжерных пар, попадание посторонних предметов в ТНВД | Ремонт или замена ТНВД |
| Утечка топлива | Повреждение уплотнений, трещины в корпусе ТНВД | Замена уплотнений, ремонт или замена ТНВД |
Интересные факты
Вот несколько интересных фактов о топливных насосах (ТНВД) и их замене:
-
Типы ТНВД: Существует несколько типов топливных насосов, включая механические и электрические. Механические насосы часто используются в карбюраторных системах, тогда как электрические насосы более распространены в современных инжекторных системах. Интересно, что электрические насосы могут работать как в подкачивающем, так и в основном режиме, обеспечивая необходимое давление топлива.
-
Симптомы неисправности: Неисправный ТНВД может проявляться через различные симптомы, такие как затрудненный запуск двигателя, потеря мощности, нестабильная работа на холостом ходу и увеличение расхода топлива. Важно обращать внимание на эти признаки, так как игнорирование проблемы может привести к серьезным повреждениям двигателя.
-
Процесс замены: Замена топливного насоса может быть довольно сложной задачей, требующей специальных инструментов и знаний. В некоторых автомобилях доступ к насосу может быть ограничен, что делает процесс более трудоемким. Например, в некоторых моделях насос может находиться в баке, и для его замены может потребоваться снятие всего топливного бака. Однако в современных автомобилях часто предусмотрены специальные люки для упрощения доступа к насосу.
Как снять топливный насос
Для демонтажа насоса ослабьте крепление цепи или зубчатого ремня ГРМ и снимите их с шестерни ТНВД. Затем открутите топливные трубки, ведущие к форсункам. Учтите, что в трубках находится дизельное топливо под высоким давлением, достигающим сотен атмосфер. Откручивайте гайки постепенно, чтобы избежать резкого вытекания топлива. Далее открутите трубки от форсунок. Некоторые специалисты сначала снимают форсунки. Затем отключите провод электромагнитного клапана и отсоедините подающую и возвратную трубки или шланги. После этого открутите болты, крепящие насос к блоку или ГБЦ двигателя, и снимите насос.

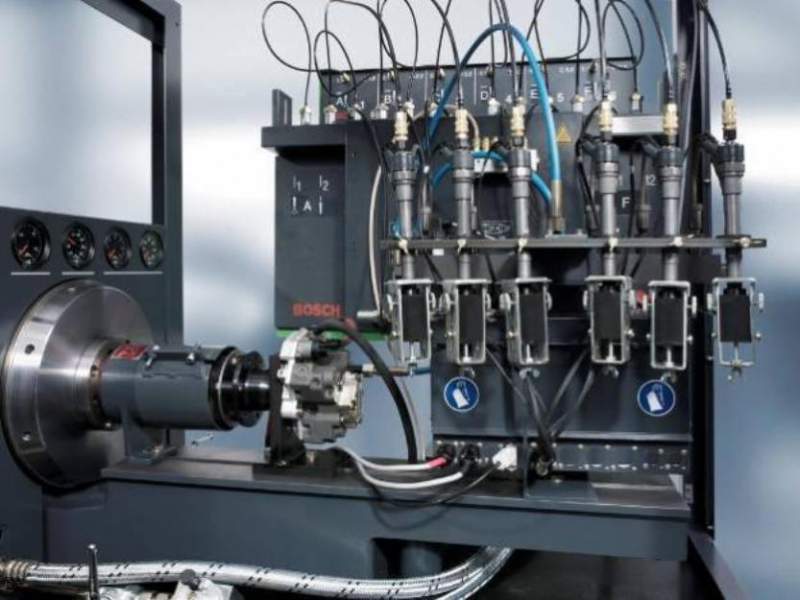

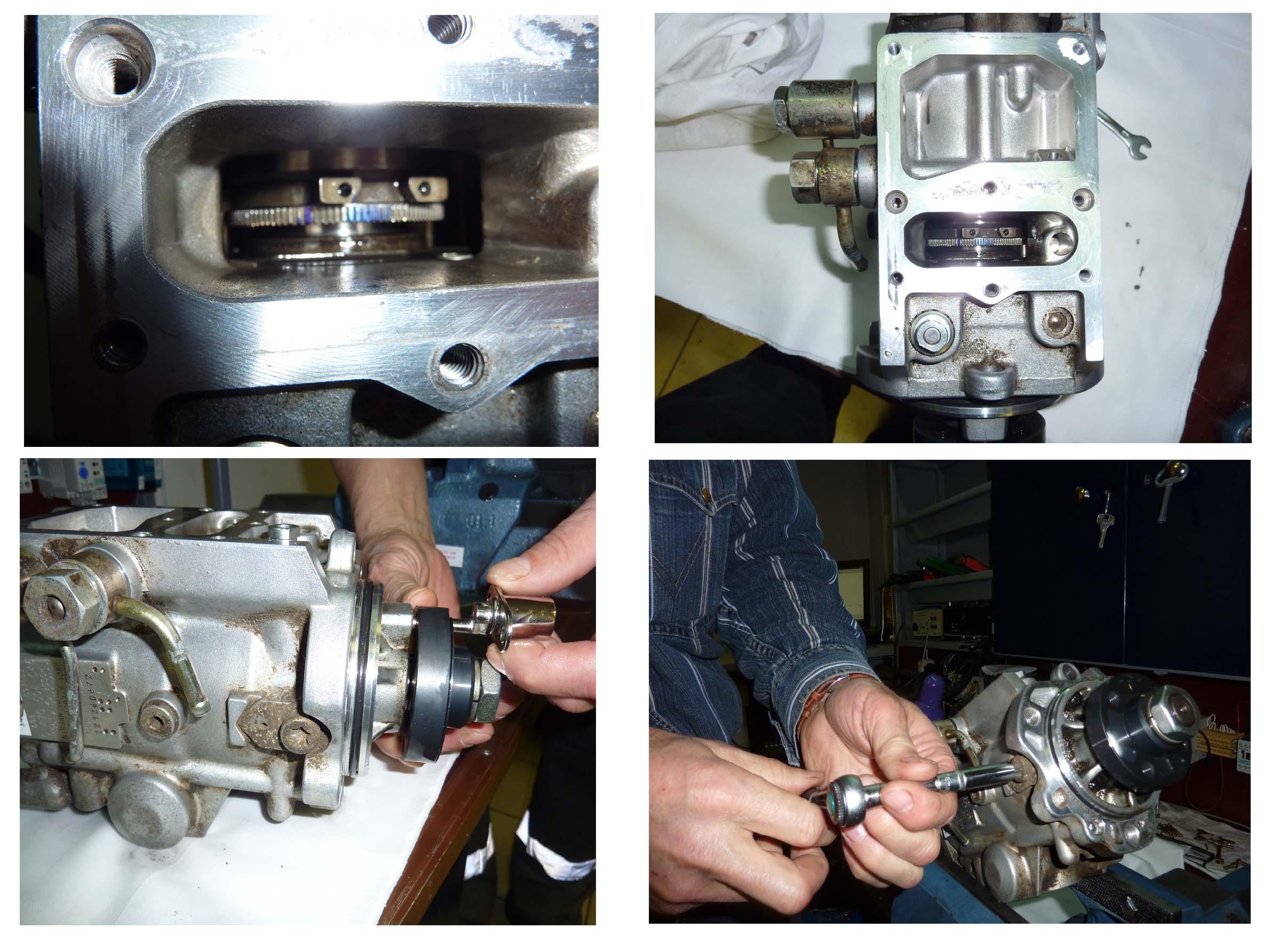

Для ремонта ТНВД обращайтесь в надежные сервисные центры. Важно наличие стенда для проверки и настройки, а также умение им пользоваться. Прежде чем доверить ремонт ТНВД специалисту, уточните отзывы о его работе у владельцев автомобилей, которые он обслуживал.
Важно!!! Не пытайтесь самостоятельно отремонтировать ТНВД, это может ухудшить его состояние. Даже при идеальной чистоте помещения для замены и настройки плунжерной пары потребуется специализированное оборудование и высокая квалификация.
Замена ТНВД и настройка угла опережения зажигания (впрыска топлива)
Прикрутите отремонтированный, настроенный и проверенный насос к блоку двигателя. Подключите топливные трубки, подключите провод электромеханического датчика. Выставьте шестерню ГРМ или распредвала в ВМТ первого цилиндра, установите шкив насоса по меткам. Наденьте и отрегулируйте натяжение цепи или ремня. С помощью ручного насоса подкачки наполните ТНВД топливом. Крутите двигатель стартером, чтобы прокачать ТНВД. Когда из топливных трубок начнут вылетать капельки солярки, прокачка закончена. Устанавливайте форсунки и подключайте к ним топливные трубки. Крутите мотор до тех пор, пока топливо не заполнит топливные трубки и форсунки. Некоторые мотористы делают это не с помощью аккумулятора, а подцепляют отремонтированный автомобиль к исправному и таскают на прицепе, пока поступающее из ТНВД топливо не вытеснит весь воздух. Когда мотор заведется, необходимо дать ему прогреться не менее 25 минут.
Настройку желательно проводить с помощью специальных устройств, которые предназначены для дизельных двигателей, но если их нет, можно сделать на слух. При слишком раннем зажигании двигатель работает жестко, при резком нажатии на педаль газа появляется цокот и звон. При позднем зажигании появляется сизый дым, мотор не выдает всей мощности, двигатель трясет при плавном нажатии на газ. На различных автомобилях применяют разные способы регулировки угла опережения впрыска топлива, поэтому обратитесь к инструкции по эксплуатации вашего автомобиля. В ней же прописан оптимальный угол опережения. Выставьте его, заведите двигатель и проверьте его работу. Если мотор резво отзывается на нажатие педали газа, выдает немножко черного дымка при перегазовке, работает без тряски, то проверяйте его на дороге. Исправные мотор и ТНВД при правильном угле опережения впрыска топлива будут выдавать максимальную мощность.
Советы по выбору и покупке нового ТНВД
При выборе и покупке нового топливного насоса высокого давления (ТНВД) важно учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор и избежать возможных проблем в будущем.
- Читайте также:
1. Совместимость с автомобилем
Первым шагом является проверка совместимости ТНВД с вашим автомобилем. Необходимо знать марку, модель и год выпуска автомобиля, а также тип двигателя. Разные автомобили могут использовать разные типы насосов, и установка неподходящего устройства может привести к серьезным неисправностям.
2. Оригинальные или аналоговые запчасти
Выбор между оригинальными и аналоговыми запчастями также имеет большое значение. Оригинальные ТНВД, как правило, имеют более высокое качество и надежность, так как производятся тем же заводом, что и ваш автомобиль. Однако они могут стоить значительно дороже. Аналоговые насосы могут быть более доступными по цене, но важно выбирать продукцию проверенных производителей, чтобы избежать проблем с качеством.
3. Характеристики и параметры насоса
Обратите внимание на технические характеристики насоса, такие как производительность, давление и тип управления. Эти параметры должны соответствовать требованиям вашего двигателя. Неправильный выбор может привести к недостаточной подаче топлива или, наоборот, к его избытку, что негативно скажется на работе двигателя.
4. Рейтинг и отзывы производителей
Перед покупкой стоит ознакомиться с рейтингами и отзывами о производителях ТНВД. Изучите мнения других автовладельцев о надежности и долговечности насосов различных брендов. Это поможет вам избежать покупки некачественного товара и выбрать надежного производителя.
5. Гарантия и условия возврата
Читайте также:
При покупке нового ТНВД обязательно уточните условия гарантии и возможность возврата. Надежные продавцы обычно предлагают гарантию на свои товары, что является дополнительной гарантией качества. Убедитесь, что у вас есть возможность вернуть или обменять насос в случае его неисправности.
6. Цены и сравнение предложений
Не забудьте сравнить цены на ТНВД в разных магазинах и интернет-магазинах. Иногда разница в цене может быть значительной, и вы сможете сэкономить, выбрав более выгодное предложение. Однако не стоит гнаться за слишком низкой ценой, так как это может свидетельствовать о низком качестве товара.
7. Консультация с профессионалами
Если у вас есть сомнения в выборе, не стесняйтесь обратиться за консультацией к профессионалам. Механики и специалисты по ремонту автомобилей могут дать вам полезные советы и рекомендации по выбору подходящего ТНВД для вашего автомобиля.
Следуя этим советам, вы сможете выбрать и приобрести качественный топливный насос, который прослужит вам долго и обеспечит надежную работу вашего автомобиля.
Вопрос-ответ
Каковы основные функции топливного насоса?
Топливный насос отвечает за подачу топлива из бака к двигателю. Он обеспечивает необходимое давление для оптимальной работы системы впрыска, что позволяет двигателю эффективно функционировать и поддерживать нужную мощность.
Как понять, что топливный насос требует замены?
Признаки неисправности топливного насоса могут включать трудности с запуском двигателя, снижение мощности, нестабильную работу на холостом ходу и слышимый шум из области бака. Если вы заметили эти симптомы, стоит провести диагностику и, возможно, заменить насос.
Какова процедура замены топливного насоса?
Замена топливного насоса обычно включает несколько шагов: отключение аккумулятора, слива топлива, снятие топливного бака, извлечение старого насоса и установка нового. Важно следовать инструкциям производителя и соблюдать меры безопасности, так как работа с топливом может быть опасной.
-
Читайте также:
Советы
СОВЕТ №1
Перед заменой топливного насоса обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. В нем могут быть указаны специфические рекомендации и особенности, которые помогут избежать ошибок при замене.
СОВЕТ №2
При покупке нового топливного насоса выбирайте только проверенные бренды и магазины. Это поможет избежать приобретения некачественного товара, который может быстро выйти из строя и потребовать повторной замены.
СОВЕТ №3
Не забывайте о необходимости замены фильтров и проверки топливной системы в целом при установке нового насоса. Это поможет обеспечить его долговечность и предотвратить повторные поломки из-за загрязнений.
СОВЕТ №4
Если вы не уверены в своих силах, лучше доверить замену топливного насоса профессионалам. Неправильная установка может привести к серьезным проблемам с двигателем и системой подачи топлива.
