Электронная педаль газа — ключевой элемент современных автомобилей, обеспечивающий точное управление подачей топлива и повышающий эффективность двигателя. В статье рассмотрим принцип работы электронной педали газа и предложим советы по её регулировке и ремонту. Эти знания помогут вам лучше понять работу автомобиля и сэкономить на ремонте, устраняя мелкие неисправности самостоятельно.
Устройство и принцип работы
Чтобы понять работу электронной педали газа, нужно знать принцип функционирования акселератора. Их задачи схожи, но механический привод проще.
Педаль акселератора, или «педаль газа», управляет положением дроссельной заслонки. Дроссельная заслонка регулирует количество воздуха во впускном коллекторе двигателя: чем больше кислорода, тем выше обороты коленчатого вала. Педаль действует как рычаг, влияя на привод заслонки, который может быть тросовым или рычажным, облегчая усилие при нажатии.

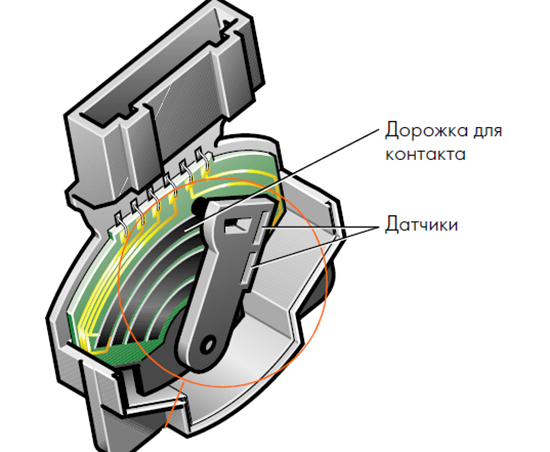

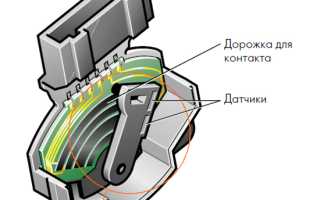

Электронная педаль работает сложнее, но упрощает управление оборотами двигателя. Она используется только в инжекторных автомобилях и основана на электронных системах. В состав акселератора входят: педальный модуль, модуль преобразования сигнала и блок управления дроссельной заслонкой.
При нажатии на педаль модуль передает информацию об угле отклонения на модуль преобразования сигнала. Система транзисторов усиливает сигнал и передает его на блок управления дроссельной заслонкой. После согласования сигнала с электронным блоком управления, модуль дроссельной заслонки определяет угол ее открытия, обеспечивая электронное открытие.
Работа модуля заслонки начинается только с разрешения ЭБУ, который должен знать, сколько воздуха и топлива требуется двигателю в данный момент. Поэтому положение заслонки может изменяться независимо от нажатия на педаль акселератора.
Преимущества электронной педали — экономичность и простота в использовании. Усилие для нажатия значительно снижено, что делает управление автомобилем более комфортным.
Эксперты в области автомобильной электроники отмечают, что электронная педаль газа значительно упрощает процесс регулировки и ремонта. Современные системы управления двигателем используют датчики, которые обеспечивают точную передачу информации о положении педали. Это позволяет не только улучшить отзывчивость автомобиля, но и упростить диагностику возможных неисправностей. В случае поломки, замена или калибровка электронных компонентов осуществляется быстро и без лишних затрат времени. Специалисты подчеркивают, что благодаря цифровым технологиям, владельцы автомобилей могут легко получать доступ к необходимым данным и рекомендациям по обслуживанию, что делает процесс ремонта более прозрачным и доступным. Таким образом, электронная педаль газа становится не только удобным, но и надежным элементом современных автомобилей.
Как отрегулировать электронную педаль
Как и любой механизм, электронная педаль газа иногда тоже нуждается в регулировках. Данное мероприятие необходимо для поддержания нормальной работы акселератора в случае, если настройки были сбиты.
Иногда бывает такое, что при нажатии на педаль газа, автомобиль перестает реагировать на изменение положения дроссельной заслонки. Это связано с тем, что никакого изменения положения попросту не было. Все электронные педали имеют определенный свободный ход, в процессе которого меняется напряжение, подаваемое на транзисторную цепь. Если напряжение изменится, то реакция на положение педали также меняется, следовательно, автомобиль может неадекватно вести себя при управлении дроссельной заслонкой. Иногда об этой проблеме можно узнать по соответствующему индикатору на приборной панели или с помощью электронной диагностики, проводимой посредством бортового компьютера автомобиля.
Читайте также:
Порядок регулировки:
- В первую очередь, необходимо снять педаль с посадочного места. Это значит, что при снятии педали, вместе с ней демонтируется и модуль измерения угла. Штекерный разъем необходимо оставить на своем месте, так как питание на педаль понадобится в процессе регулировки.
- Как только педаль будет освобождена, открутите винт, расположенный на ее крышке. Таким образом, нужно освободить крышку относительно педали, дав ей возможность свободно вращаться. Далее вам понадобится справочная литература, прилагаемая к педали.
- Подключите между разъемами вольтметр и установите на нем соответствующий диапазон измерений. Включите зажигание. В справочнике к педали есть нормы напряжения, которые будут различны для дизельного и инжекторного двигателя. Поворачивая крышку педали, можно менять подводимое напряжение. Настройте этот параметр в соответствии с документацией и затяните винт крепления.
- Установите педаль на посадочное место и опробуйте. Если поведение автомобиля изменилось в лучшую сторону, значит, регулировка электронной педали газа проведена правильно.
Внимание! В справочной литературе может быть указан диапазон напряжений. Два числа определяют величину напряженности при не нажатой педали и полностью выжатой. Поэтому настройка производится по первому напряжению при не выжатой педали газа.
Кроме того, величина напряжения может меняться в зависимости от окружающей среды. То есть, при сезонном обслуживании автомобиля настоятельно рекомендуется также провести регулировку и педали газа, так как такая величина может меняться, обратно пропорционально меняющемуся сопротивлению.
| Проблема | Возможная причина | Решение/Рекомендации |
|---|---|---|
| Педаль газа не реагирует | Обрыв проводки, неисправность датчика положения педали (ДПП), неисправность блока управления двигателем (БУД) | Проверить проводку на наличие обрывов и повреждений, проверить ДПП на работоспособность (измерение сопротивления), диагностика БУД специалистом |
| Задержка реакции педали газа | Загрязнение ДПП, неисправность ДПП, программный сбой БУД | Очистка ДПП, замена ДПП, обновление программного обеспечения БУД (если возможно) |
| Не плавный ход педали газа | Износ механических частей педали, неисправность ДПП | Замена изношенных частей педали, замена ДПП |
| Педаль газа “зависает” | Заедание механических частей педали, неисправность ДПП | Очистка и смазка механических частей педали, замена ДПП |
| Некорректная работа системы “круиз-контроль” (если есть) | Неисправность ДПП, неисправность БУД, неисправность компонентов системы круиз-контроля | Проверка ДПП и БУД, диагностика системы круиз-контроля |
| Посторонние шумы при нажатии педали газа | Износ подшипников или других механических частей педали | Замена изношенных частей педали |
| Ошибка на приборной панели, связанная с педалью газа | Неисправность ДПП, неисправность БУД, обрыв цепи | Считывание кодов ошибок с помощью диагностического сканера, проверка ДПП и БУД |
Интересные факты
Вот несколько интересных фактов о электронной педали газа и ее регулировке и ремонте:
-
Принцип работы: Электронная педаль газа, или “дроссельная заслонка”, использует сенсоры для определения положения педали и передачи этой информации в блок управления двигателем. Это позволяет более точно регулировать подачу топлива и улучшает отклик двигателя, что делает вождение более комфортным и безопасным.
-
Диагностика и ремонт: Современные автомобили с электронной педалью газа часто оснащены системой самодиагностики. Это означает, что при возникновении проблем, таких как заедание или некорректная работа педали, система может вывести код ошибки, который поможет механикам быстро определить источник проблемы и произвести необходимый ремонт или регулировку.
-
Экономия топлива и снижение выбросов: Электронная педаль газа способствует более эффективному управлению подачей топлива, что может привести к значительной экономии топлива и снижению выбросов вредных веществ в атмосферу. Это особенно важно в условиях современных экологических стандартов и стремления к более устойчивым технологиям в автомобилестроении.
Видео – Переделка электронной педали газа в механическую

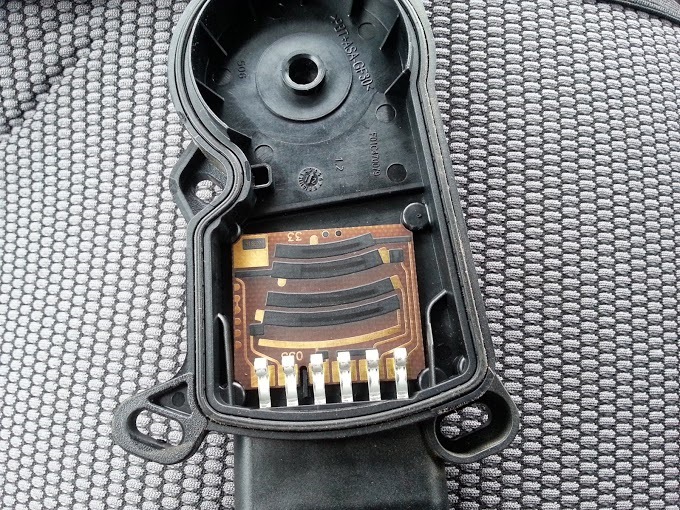

Ремонт электронной педали газа

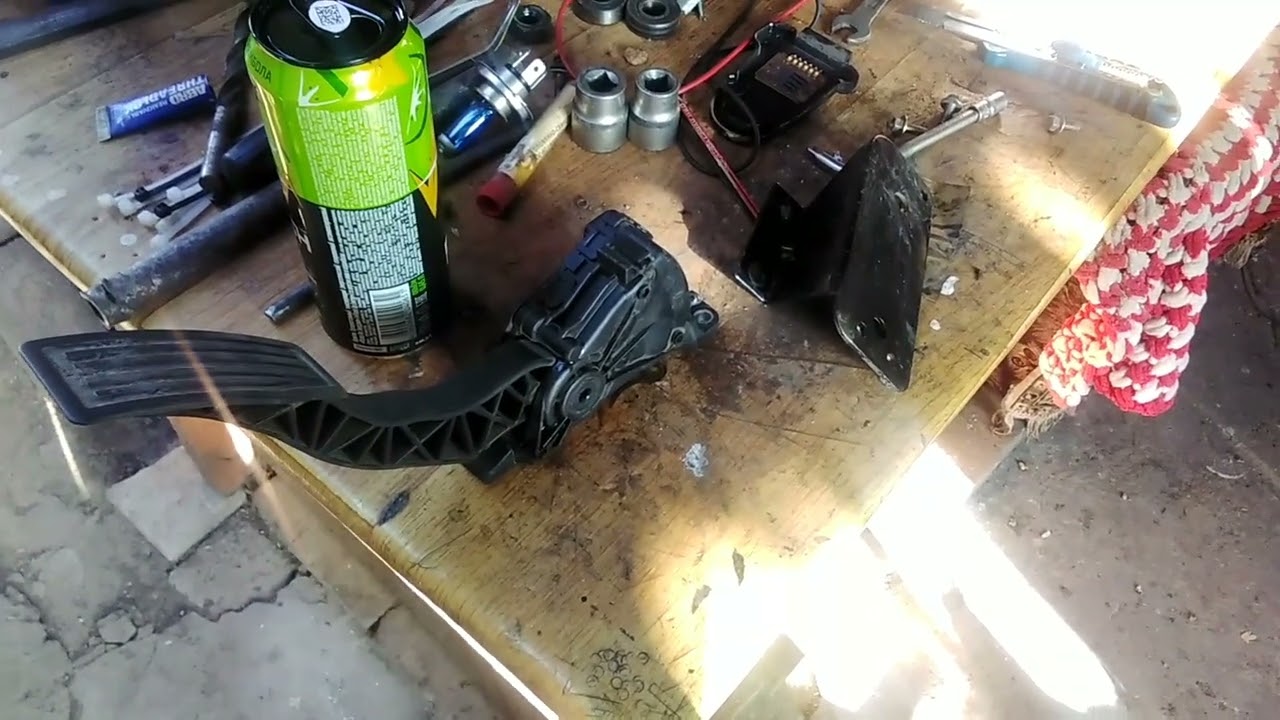

Ремонт акселератора с электронным приводом производится на основе обнаруженных неисправностей. Как и все части, такая система тоже имеет определенный износ, появление которого невозможно предотвратить. В связи с этим, важно знать, как производится устранение неисправностей при поломке электронной педали газа.
Обычно, к ремонту педали приступают при обнаружении следующих неисправностей: наблюдается кратковременный отказ реакции на изменение положения педали или полный отказ педали, независимо от угла нажатия. В основном, данные неисправности связаны с отсутствием питания на исполнительных органах, или отсутствия сигнала с модуля педали.
В первую очередь, необходимо осмотреть электрическую проводку на предмет рассыпания, повреждения изоляции (коротких замыканий) и отсутствия контакта в штекерных соединения. Очень часто, по вине проводов пропадает питание на ответственных органах и педаль попросту отказывается работать. В случае обнаружения неисправных проводников электрического тока, их необходимо сразу же заменить.
Другая неисправность связана с поломкой электрического привода дроссельной заслонки. Данная ошибка отображается в виде специального кода «022», или, как он еще называется – «авария дроссельной заслонки». В этом случае, мотор необходимо проверить. Для этого его демонтируют и подключают к источнику электрической энергии напрямую в соответствии с номинальным током и напряжением. Если мотор вращается, то неисправность необходимо искать в другом месте, хотя такие случаи встречаются редко. Если же мотор не вращается, то он подлежит замене.
Все остальные неисправности устраняются заменой модуля целиком, так как их ремонт довольно сложен и нецелесообразен. На деле, проще и дешевле поменять часть целиком, нежели производить ее ремонт.
Это все, что необходимо знать водителю об электронной педали управления дроссельной заслонкой. Надеемся, что эта статья помогла вам разобраться с этим сложным и запутанным механизмом.
-
Читайте также:
Профилактика и уход за электронной педалью газа
Электронная педаль газа, как и любое другое устройство автомобиля, требует регулярного ухода и профилактики для обеспечения её надежной работы. Правильное обслуживание поможет избежать серьезных поломок и продлить срок службы компонента. Рассмотрим основные аспекты профилактики и ухода за электронной педалью газа.
1. Регулярная диагностика системы
Первым шагом в профилактике является регулярная диагностика системы управления двигателем. Современные автомобили оснащены бортовыми компьютерами, которые могут выявить ошибки в работе электронной педали газа. Использование диагностического оборудования позволит своевременно обнаружить неисправности и устранить их до того, как они приведут к серьезным проблемам.
2. Очистка контактов и разъемов
Электронная педаль газа имеет множество электрических соединений, которые могут загрязняться или окисляться. Регулярная очистка контактов и разъемов поможет предотвратить проблемы с передачей сигналов. Для этого можно использовать специальные очистители для электроники, которые не оставляют следов и не повреждают детали.
3. Проверка механических частей
Хотя электронная педаль газа в основном состоит из электронных компонентов, важно также проверять механические части, такие как крепления и рычаги. Убедитесь, что все детали надежно закреплены и не имеют видимых повреждений. При необходимости замените изношенные или поврежденные элементы.
4. Обновление программного обеспечения
-
Читайте также:
Некоторые производители автомобилей периодически выпускают обновления программного обеспечения для системы управления двигателем, включая электронную педаль газа. Убедитесь, что ваше программное обеспечение актуально, так как обновления могут содержать исправления ошибок и улучшения производительности.
5. Внимание к поведению автомобиля
Обратите внимание на поведение автомобиля во время движения. Если вы заметили задержки в отклике педали газа, нестабильную работу двигателя или другие аномалии, это может быть признаком неисправности. Не игнорируйте эти сигналы, так как они могут указывать на необходимость проверки и ремонта электронной педали газа.
6. Профессиональное обслуживание
Если вы не уверены в своих силах или не имеете необходимого оборудования для диагностики и ремонта, лучше обратиться к профессионалам. Квалифицированные механики смогут провести полную диагностику и выполнить необходимые работы по обслуживанию электронной педали газа, что обеспечит её надежную работу на долгие годы.
Следуя этим рекомендациям, вы сможете поддерживать электронную педаль газа в исправном состоянии и избежать ненужных затрат на ремонт. Регулярный уход и внимание к деталям помогут вам наслаждаться безопасной и комфортной ездой.
Вопрос-ответ
Как работает электронная педаль газа?
Электронная педаль газа управляет подачей топлива в двигатель автомобиля с помощью электронных датчиков. При нажатии на педаль, датчик отправляет сигнал в блок управления двигателем, который затем регулирует количество топлива, поступающего в двигатель, обеспечивая более точное и быстрое реагирование на действия водителя.
Какие признаки указывают на неисправность электронной педали газа?
Признаки неисправности могут включать в себя резкое изменение оборотов двигателя, задержку в отклике на нажатие педали, загорание индикатора неисправности на приборной панели или даже полное отсутствие реакции на нажатие. Если вы заметили эти симптомы, рекомендуется обратиться к специалисту для диагностики.
Можно ли отремонтировать электронную педаль газа самостоятельно?
Некоторые проблемы с электронной педалью газа можно устранить самостоятельно, например, очистка контактов или замена предохранителей. Однако для более сложных неисправностей, таких как замена датчиков или программирование блока управления, лучше обратиться к профессионалам, чтобы избежать дополнительных повреждений.
Советы
СОВЕТ №1
Перед началом работы с электронной педалью газа обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем могут быть указаны специфические процедуры и рекомендации, которые помогут избежать ошибок при регулировке и ремонте.
СОВЕТ №2
Используйте качественные инструменты и оборудование для диагностики и ремонта. Это поможет избежать повреждений компонентов и обеспечит точность в настройках, что особенно важно для работы электронной педали газа.
СОВЕТ №3
При регулировке электронной педали газа обязательно проверяйте все соединения и проводку на наличие повреждений или коррозии. Часто проблемы с работой педали могут быть связаны именно с плохими контактами или износом проводов.
СОВЕТ №4
Если вы не уверены в своих силах или сталкиваетесь с серьезными проблемами, не стесняйтесь обратиться к профессионалам. Неправильная регулировка или ремонт могут привести к серьезным последствиям для безопасности на дороге.
