В статье рассмотрим схему проводки для автомобиля ВАЗ 21099 с карбюратором и «Евро» панелью. Это важно для владельцев, которые хотят самостоятельно ремонтировать и обслуживать свои автомобили. Предоставим пошаговую инструкцию, а также фото- и видео-уроки, которые помогут разобраться в подключении и ремонте как высокой, так и низкой панели. Эта информация будет полезна как опытным автолюбителям, так и новичкам, желающим сэкономить на ремонте и улучшить навыки работы с электрикой.
Разборка панели
Приготовим необходимые инструменты и начнем разборку. Для начала выполните следующие шаги:
- Отключите аккумулятор;
- Снимите переднюю панель (она крепится на защелках и винтах);
- Извлеките приборный узел;
- Осторожно отсоедините все контакты и разъемы проводов;
- Демонтируйте пластиковую панель рулевой колонки;
- Отсоедините замок зажигания и удалите его;
- Освободите жгуты проводки, которые идут в подкапотное пространство;
- Извлеките их через технологическое отверстие.
Рекомендация: избегайте применения силы – защелки на панели можно аккуратно поддеть отверткой. Возможно, старая панель еще пригодится, поэтому постарайтесь сохранить ее в хорошем состоянии. К тому же, растущие цены на вторичном рынке старых запчастей делают это особенно актуальным.
Эксперты отмечают, что схема проводки ВАЗ 21099 с карбюратором и «Евро» панелью представляет собой оптимальное решение для владельцев данного автомобиля, стремящихся улучшить его эксплуатационные характеристики. В отличие от предыдущих моделей, новая схема обеспечивает более стабильную работу двигателя и улучшает его экономичность. Специалисты подчеркивают, что правильная настройка проводки и подключение всех элементов системы позволяют избежать частых поломок и снизить риск возникновения неисправностей. Кроме того, использование «Евро» панели способствует более точному контролю за состоянием автомобиля, что особенно важно для водителей, ценящих надежность и безопасность. В целом, эксперты рекомендуют внимательно изучить схему и следовать инструкциям при установке, чтобы максимально использовать преимущества данной конфигурации.
Процесс снятия и подключения
Это самый ответственный участок работы, поскольку:
- В подкапотном пространстве расположены все датчики и исполнительные механизмы, информация о работе которых и выводится на панель приборов;

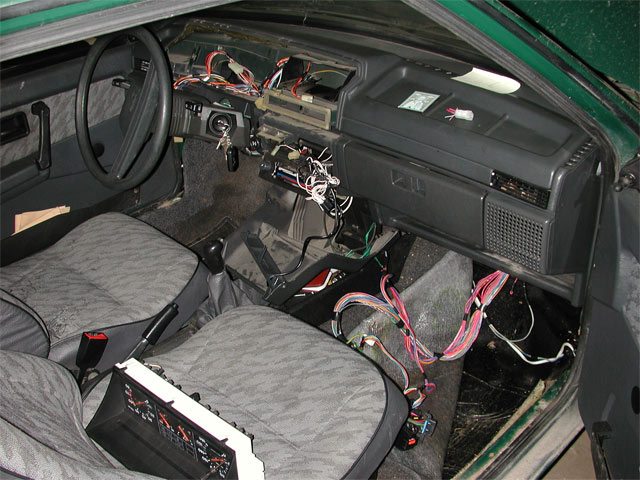

- В салоне расположена высокая панель, которая соединена с датчиками подкапотного пространства;
- Между ними стальная панель моторного отсека, сквозь которую проложена проводка.
| Элемент проводки | Назначение | Особенности для ВАЗ 21099 (карбюратор, “Евро” панель) |
|---|---|---|
| Замок зажигания | Подача питания на основные цепи автомобиля | Имеет 4 положения: “0” (выключено), “I” (аксессуары), “II” (зажигание), “III” (стартер). |
| Блок предохранителей и реле | Защита электрических цепей от перегрузок и коротких замыканий | Расположен под капотом (основной) и в салоне (дополнительный, для “Евро” панели). |
| Комбинация приборов (“Евро” панель) | Отображение информации о работе двигателя и систем автомобиля | Включает спидометр, тахометр, указатели уровня топлива и температуры ОЖ, контрольные лампы. |
| Проводка системы зажигания | Передача электрического импульса от коммутатора к свечам зажигания | Включает коммутатор, катушку зажигания, распределитель зажигания, высоковольтные провода. |
| Проводка системы освещения | Обеспечение работы фар, габаритных огней, поворотников, стоп-сигналов | Включает подрулевые переключатели, реле, лампы, предохранители. |
| Проводка системы отопления и вентиляции | Управление вентилятором отопителя, заслонками | Включает переключатель режимов, резистор вентилятора, мотор отопителя. |
| Проводка стеклоочистителя и омывателя | Управление работой стеклоочистителей и подачей омывающей жидкости | Включает подрулевой переключатель, мотор стеклоочистителя, насос омывателя. |
| Проводка звукового сигнала | Подача звукового сигнала | Включает кнопку сигнала на руле, реле, сам сигнал. |
| Проводка стартера | Запуск двигателя | Включает втягивающее реле, стартер, толстый силовой провод от аккумулятора. |
| Проводка генератора | Зарядка аккумулятора и питание электрооборудования при работающем двигателе | Включает генератор, реле-регулятор, провода к аккумулятору и потребителям. |
| Проводка датчиков двигателя | Передача информации о работе двигателя в комбинацию приборов и ЭБУ (если есть) | Включает датчик температуры ОЖ, датчик давления масла, датчик уровня топлива. |
| Проводка магнитолы и акустики | Питание и передача аудиосигнала | Обычно устанавливается дополнительно, имеет стандартные разъемы ISO. |
| Проводка прикуривателя | Подача питания для внешних устройств | Расположен на центральной консоли, имеет предохранитель. |
| Проводка подсветки салона | Освещение салона автомобиля | Включает плафон освещения, концевики дверей. |
Интересные факты
Вот несколько интересных фактов о схеме проводки ВАЗ 21099 с карбюратором и «Евро» панелью:
-
Совместимость с современными системами: ВАЗ 21099 с «Евро» панелью часто модифицируется для установки более современных систем управления двигателем и электроники. Это позволяет улучшить экономию топлива и снизить выбросы, что делает автомобиль более экологически чистым.
-
Упрощенная диагностика: Схема проводки «Евро» панели включает в себя более простую и понятную систему подключения, что облегчает диагностику и ремонт. Это особенно важно для владельцев старых автомобилей, так как позволяет быстро находить и устранять неисправности.
-
Элементы безопасности: В схемах проводки «Евро» панели были внедрены некоторые элементы, повышающие безопасность автомобиля, такие как предохранители для защиты электрических цепей. Это стало важным шагом в улучшении общей надежности и безопасности автомобилей ВАЗ в 90-х годах.
Переподключение блока предохранителей
Наиболее верным и безопасным решением будет разместить новый предохранитель рядом с блоком, чтобы использовать его в качестве наглядного примера. Еще более эффективно – зафиксировать процесс на видео.
Справочная информация: Это возможно только в том случае, если рядом будет установлен новый жгут проводов, что невозможно сделать, пока не будет снята старая проводка.
Поэтому:
- Берем блокнот и ручку;
- Записываем расположение клемм и проводов.
Рекомендация: Будет полезно, если у вас под рукой окажется инструкция, чтобы вы могли понять, какие электрические цепи защищает конкретный предохранитель.
Замена проводки

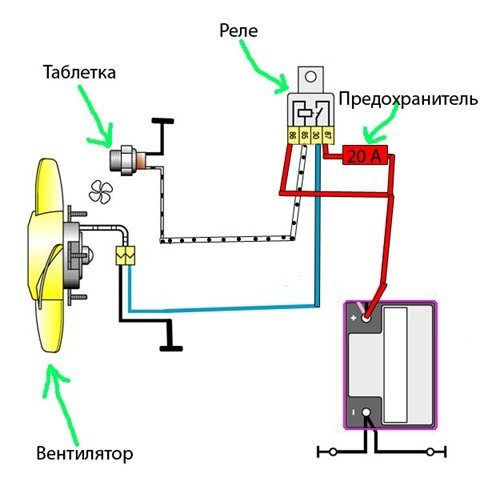

Запомнив расположение проводов, и зарисовав их точки подключения, приступаем к замене проводки. Для этого:
Читайте также:
- Из подкапотного пространства вытаскиваем жгут проводки, идущий в салон;
- Вместо него продеваем новый комплект;
- Отсоединяем клеммы с датчиков и переподключаем с новыми проводами.
Совет: количество проводов в жгуте проводки достаточно большое. Кроме того, провода разной длины и собраны для удобства в жгуты поменьше. Не рассоединяйте их, т.к. они скомпонованы для большего удобства.
Давайте разбираться в схеме электропроводки ВАЗ 21074 инжектор.
Подключение датчиков и панели
Следующий важный шаг – это подключение датчиков и исполнительных механизмов. К ним относятся:
- Система зажигания (от замка зажигания, который мы сняли – пусковое реле);
- Звуковой сигнал;
- Электронный тахометр;
- Датчик уровня тормозной жидкости;
- Датчик температуры;
- Датчик уровня топлива.

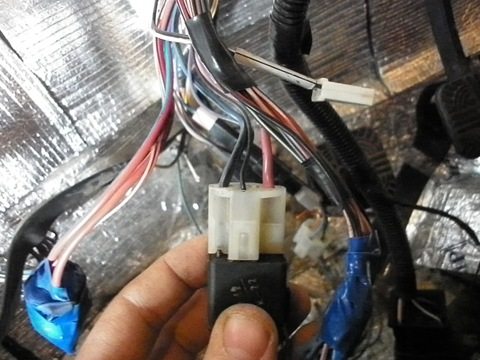

Внутри салона все провода собраны в клеммные колодки, которые соединяют проводку с панелью приборов. Это довольно просто и не должно вызвать затруднений.
После этого вам нужно будет:
- Собрать пластиковые элементы панели в единое целое;
- Установить новый замок зажигания;
- Закрепить кожух на рулевой колонке;
- Проверить работоспособность новой панели.
Выводы
Уверены, что вы решитесь на самостоятельную переделку внутрисалонной панели. И вас не испугают трудности с заменой штатной проводки на другую, рассчитанную на иную панель. А наши советы помогут избежать дорогостоящих ошибок.
Тестирование системы после установки
После завершения установки карбюратора на ВАЗ 21099 с «Евро» панелью, крайне важно провести тщательное тестирование системы. Это позволит убедиться в правильности всех подключений и корректной работе двигателя. Тестирование включает в себя несколько ключевых этапов.
1. Проверка герметичности соединений. Первым делом необходимо убедиться, что все соединения между карбюратором и впускным коллектором, а также между топливными шлангами не имеют утечек. Для этого можно использовать специальный аэрозоль для проверки герметичности или мыльный раствор. При наличии пузырьков воздуха следует подтянуть соединения или заменить уплотнители.
2. Настройка карбюратора. После установки карбюратора важно произвести его настройку. Это включает в себя регулировку качества смеси и холостого хода. Для этого необходимо запустить двигатель и дать ему поработать на холостом ходу. Затем с помощью винтов регулировки можно добиться оптимальной работы двигателя, следя за его поведением и звуками.
3. Проверка работы системы зажигания. Убедитесь, что система зажигания функционирует корректно. Для этого проверьте искру на свечах зажигания. Если искра отсутствует или она слабая, необходимо проверить провода, катушку зажигания и другие элементы системы.
4. Тест-драйв автомобиля. После всех проверок и настроек рекомендуется провести тест-драйв. Это позволит оценить работу двигателя в различных режимах: на холостом ходу, при ускорении и на высоких оборотах. Обратите внимание на плавность работы двигателя, отсутствие посторонних звуков и стабильность оборотов.
5. Анализ расхода топлива. Важно также следить за расходом топлива. Если он значительно увеличился, это может свидетельствовать о неправильной настройке карбюратора или наличии утечек в системе. Рекомендуется провести замеры и сравнить их с заводскими нормами.
6. Проверка на наличие ошибок. Если у вас есть доступ к диагностическому оборудованию, стоит проверить наличие ошибок в системе управления двигателем. Это поможет выявить возможные проблемы, которые могут возникнуть после установки нового карбюратора.
Тщательное тестирование системы после установки карбюратора на ВАЗ 21099 с «Евро» панелью не только гарантирует правильную работу автомобиля, но и продлевает срок службы всех его компонентов. Не пренебрегайте этими этапами, чтобы избежать неприятных сюрпризов в будущем.
Вопрос-ответ
Какие основные элементы входят в схему проводки карбюратора ВАЗ 21099 с «Евро» панелью?
В схему проводки карбюратора ВАЗ 21099 с «Евро» панелью входят такие основные элементы, как карбюратор, датчик температуры, датчик давления, а также различные соединительные провода и разъемы. Эти компоненты обеспечивают правильную работу системы впрыска и управление подачей топлива.
Как правильно подключить карбюратор к «Евро» панели на ВАЗ 21099?
Для правильного подключения карбюратора к «Евро» панели необходимо следовать схеме проводки, указанной в руководстве по эксплуатации. Важно убедиться, что все провода подключены к соответствующим разъемам, а также проверить целостность соединений и отсутствие коротких замыканий.
Какие проблемы могут возникнуть при неправильной проводке карбюратора на ВАЗ 21099?
При неправильной проводке карбюратора на ВАЗ 21099 могут возникнуть различные проблемы, такие как нестабильная работа двигателя, повышенный расход топлива, а также затрудненный запуск. В некоторых случаях это может привести к повреждению электронных компонентов, что потребует их замены.
-
Читайте также:
Советы
СОВЕТ №1
Перед началом работы с проводкой ВАЗ 21099, обязательно ознакомьтесь с электрической схемой вашего автомобиля. Это поможет избежать ошибок при подключении и обеспечит правильную работу всех систем.
СОВЕТ №2
Используйте качественные инструменты и материалы для соединения проводов. Это не только повысит надежность соединений, но и снизит риск короткого замыкания и других электрических проблем.
СОВЕТ №3
При установке карбюратора с «Евро» панелью, внимательно следите за правильностью подключения всех датчиков и проводов. Неправильное подключение может привести к сбоям в работе двигателя и ухудшению его характеристик.
СОВЕТ №4
После завершения работы обязательно проведите тестирование всех систем автомобиля. Убедитесь, что все приборы и датчики функционируют корректно, чтобы избежать неприятностей на дороге.
