Противотуманные фары на Калину: технические требования и особенности

Противотуманные фары на ВАЗ Калина – это не только стильный элемент, но и важный компонент безопасности в условиях плохой видимости. В статье рассмотрим технические требования к противотуманным фарам, их особенности, а также предложим видео-инструкцию по монтажу, советы по выбору, замене и регулировке. Эта информация поможет улучшить видимость в сложных погодных условиях и сэкономить на услугах автосервиса, выполняя установку самостоятельно.

Готовность электрооборудования

Электропроводка на автомобиле Лада Калина соответствовала актуальным стандартам.

Уже в стандартной комплектации:

• в задних фонарях использовались двухнитевые лампы для противотуманного света;
• электрическая схема включала реле и предохранители с плавкой вставкой (см. также статью Проводка ВАЗ: необходимость модернизации).

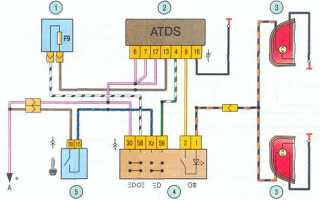

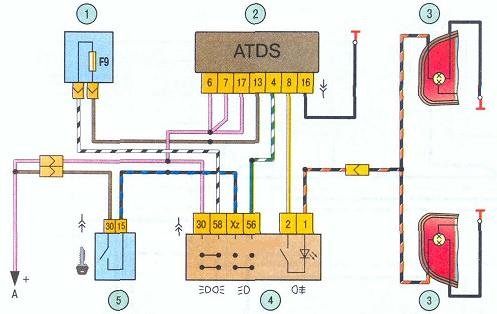

На схеме условно обозначены:

1. Плавкий предохранитель для цепи ПТФ (F9 по международной классификации);
2. Электронный иммобилайзер (система защиты от угона);
3. Задние блок-фары с секциями ПТФ;
4. Блок управления светом автомобиля (расположен на панели приборов);
5. Замок зажигания.

Справочно: На изображении провод, обозначенный символом «А», указывает на источник питания.
Черным цветом обозначена «масса».

Эксперты в области автомобильной техники подчеркивают важность противотуманных фар для повышения безопасности на дороге, особенно в условиях плохой видимости. Для автомобилей, таких как Лада Калина, существуют определенные технические требования к этим устройствам. Во-первых, противотуманные фары должны обеспечивать широкий и низкий световой поток, что позволяет лучше освещать дорогу непосредственно перед автомобилем и снижает вероятность ослепления водителей встречных автомобилей.

Кроме того, важно учитывать цветовую температуру света: оптимальным вариантом считается желтоватый оттенок, который менее подвержен рассеиванию в тумане и дождливую погоду. Также эксперты рекомендуют устанавливать противотуманные фары на уровне не выше 30 сантиметров от земли, чтобы обеспечить максимальную эффективность. Важно, чтобы установка и регулировка фар проводились квалифицированными специалистами, что гарантирует их правильную работу и соответствие всем нормам безопасности.

Установка ПТФ на калину по штатному.

Принцип работы

Прежде чем своими руками браться и устанавливать купленный комплект ПТФ на автомобиль, следует разобраться в принципах работы противотуманок, а также выяснить, что по данному вопросу рекомендует автопроизводитель.

Совет: нелишним будет с покупкой противотуманок заказать и изготовление наклеек на фары. Они уберегут стекла от веток и стеблей растений, а также от летящих из-под колес камней.

Интересные факты

Вот несколько интересных фактов о противотуманных фарах на автомобиле Лада Калина:

1. Технические требования: Противотуманные фары на Ладе Калине должны соответствовать определённым стандартам, установленным как в России, так и в международной практике. Они должны обеспечивать широкий и низкий световой поток, который минимизирует отражение света от капли воды или снега, что особенно важно в условиях тумана или дождя.

2. Угол наклона: Противотуманные фары на Калине имеют специальный угол наклона, который позволяет свету распространяться ближе к земле. Это помогает водителю лучше видеть дорогу и препятствия, не ослепляя встречные автомобили, что делает их более безопасными в условиях плохой видимости.

3. Эстетика и функциональность: На Ладе Калине противотуманные фары не только выполняют свою основную функцию, но и добавляют автомобилю стильный и современный вид. Многие владельцы автомобилей выбирают дополнительные элементы оформления, такие как хромированные рамки или светодиодные вставки, что делает фары не только практичными, но и эстетически привлекательными.

Тонирование, установка противотуманных фар и замена салонного фильтра лады калина!

Технические требования

Согласно действующим нормам, противотуманные фары могут функционировать только в сочетании с габаритными огнями или ближним светом фар (подробности можно найти в статье о схеме проводки ВАЗ 21099 с карбюратором и «Евро» панелью). Это требование в первую очередь связано с необходимостью обеспечения безопасности на дорогах.

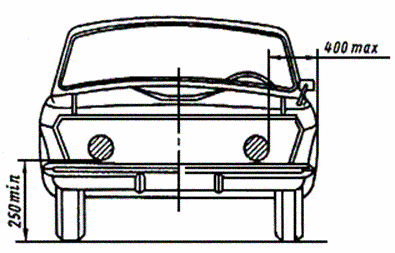

Также важно учитывать правила установки, которые прописаны в ГОСТ 8769-75:

1. Минимальная высота от дороги – 250 мм;
2. Расстояние от внешних габаритов – не менее 400 мм.

Важно!
Кроме того, в пункте 2.3.4. указано, что противотуманные фары должны светить исключительно белым или селективно-желтым светом.
При этом цвет света должен быть одинаковым для обеих фар, установленных на данном автомобиле.

Технические особенности

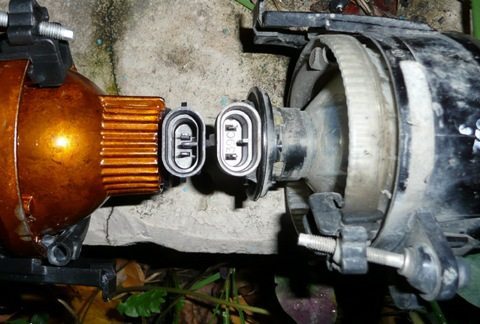

В настоящее время существуют два основных типа ПТФ, применяемых на Лада Калина, у которых:

1. Формирование светового пятна осуществляется на стекле фары благодаря нанесенным на него рискам. Такие ПТФ считаются классическими и в обиходе называются – фара с отражателем;

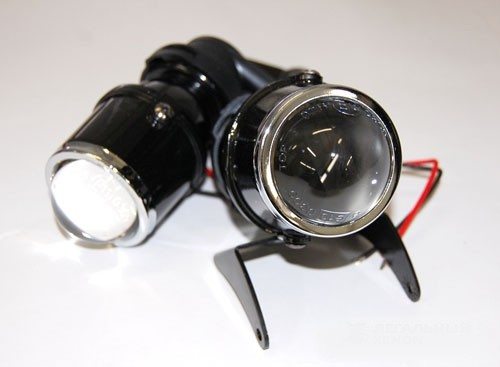

2. Формирование светового пятна осуществляется в выпуклой (параболической) линзе, установленной вместо стекла. Считается более прогрессивной, поскольку комплектуется галогеновыми или ксеноновыми лампами. В обиходе называются линзованными.

Замена противотуманной лампы на Калине

Что можно приобрести

Несмотря на широкий выбор противотуманных фар в магазинах автозапчастей, многие автовладельцы сталкиваются с трудностями в выборе подходящей модели для Лады Калины.

Некоторых пугает разнообразие клеммных колодок, что заставляет их искать переходники для подключения ПТФ к стандартной электросистеме автомобиля (рекомендуем ознакомиться с материалом о схеме электропроводки ВАЗ 21074 – инжектор, чтобы разобраться в нюансах).

Если рассматривать выбор с практической точки зрения, то для Лады Калина без необходимости в доработках и изменениях в штатной электрической схеме подойдут:

• Противотуманные фары Киржач для Калины (с линзами);
• Классические ПТФ от Bosch (фара с отражателем);

Рекомендация: также можно обратить внимание на противотуманки «Луч», так как они являются аналогом немецких моделей. Однако их основное преимущество – это цена, в то время как качество оставляет желать лучшего.

К числу преимуществ указанных моделей можно отнести и то, что установка противотуманных фар Калины будет более простой и удобной благодаря их креплению в штатные места переднего бампера.

Как отрегулировать световой поток

После установки новых фар или демонтажа переднего бампера, владельцу автомобиля необходимо отрегулировать световой поток.

Дело в том, что у противотуманок совсем иной принцип освещения дорожного полотна:

1. ПТФ имеют четкую верхнюю границу (срез);
2. Это обусловлено физическими особенностями тумана.

Справочно: все дело в том, что капли влаги буквально висят над дорогой, но не касаются дорожного полотна.
Именно в этом узком пространстве и светят противотуманные фары.
Если световой поток окажется выше – свет будет отражаться в каплях как в зеркале и слепить водителя.

Лучшим решением задачи будет посещение СТО, которые имеют специальные регулировочные стенды, рассчитанные на любые модели автомобилей. Но если такой возможности нет, или же осуществлялась замена противотуманной фары на Калине с извлечением из штатного места, то можно проделать эту операцию и самостоятельно.

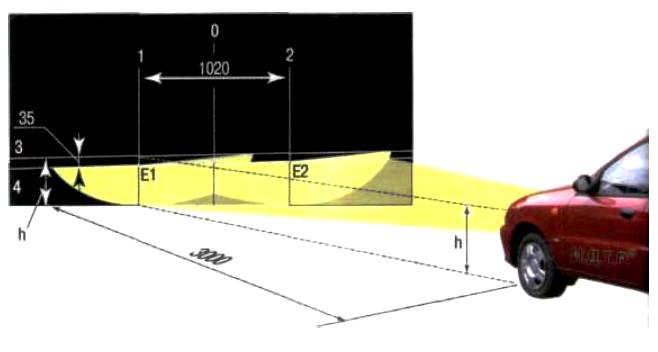

Алгоритм будет следующим:

1. Устанавливаете автомобиль в 3 метрах от глухой стены (жилой дом, гараж);
2. Проверяете давление в шинах и доводите его до заводских параметров;
3. С помощью мела и линейки наносите на стену две вертикальных линии напротив каждого колеса;
4. Измерьте расстояние от земли до фар вашего автомобиля. Это будет параметр – h;
5. Наносите горизонтальную линию на стене на расчетной высоте;
6. Включаете противотуманки и закрываете одну из них тканью или газетой;
7. С помощью регулировочного винта выставляете световой поток;
8. Повторяете операцию для другой фары.

Все, работа закончена, и что самое приятное – цена работы минимальная.

В заключение

Мы уверены, что представленная информация в данной статье поможет вам глубже понять особенности функционирования противотуманных фар. Кроме того, видео, размещенное в статье, предоставит вам дополнительные сведения по обсуждаемой теме.

Установка и подключение противотуманных фар

Установка и подключение противотуманных фар на автомобиле ВАЗ Калина – это важный процесс, который требует внимательного подхода и соблюдения определённых технических требований. Противотуманные фары не только улучшают видимость в условиях плохой погоды, но и повышают безопасность на дороге. Рассмотрим основные этапы установки и подключения этих фар.

1. Подбор противотуманных фар

Перед началом установки необходимо выбрать подходящие противотуманные фары. Для Калины подойдут как оригинальные, так и универсальные модели. Важно учитывать, что фары должны соответствовать стандартам, установленным для данного типа автомобиля. Рекомендуется выбирать изделия с хорошими характеристиками светового потока и качественной оптикой.

2. Подготовка к установке

Перед установкой противотуманных фар необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:

• Набор ключей и отверток;
• Изолента;
• Кабель для подключения;
• Реле для противотуманных фар;
• Предохранитель;
• Крепежные элементы (если не идут в комплекте с фарами).

3. Установка фар

Установка противотуманных фар на Калина обычно производится в специальные места, предусмотренные конструкцией автомобиля. Для этого:

1. Снимите защитные накладки или бамперы, если это необходимо.
2. Закрепите фары на монтажных кронштейнах, убедившись, что они надежно фиксируются.
3. Отрегулируйте угол наклона фар, чтобы световой поток не ослеплял встречные автомобили.

4. Подключение электрической схемы

Подключение противотуманных фар требует внимательности и соблюдения схемы подключения. Обычно процесс включает следующие шаги:

1. Подключите провода от фар к реле, которое будет управлять их работой. Реле устанавливается в салоне автомобиля, обычно под панелью.
2. Подключите провод питания к положительной клемме аккумулятора и установите предохранитель в цепь для защиты от короткого замыкания.
3. Подключите провод управления реле к переключателю на панели управления (обычно это отдельная кнопка для включения противотуманных фар).

5. Проверка работоспособности

После завершения установки и подключения необходимо проверить работоспособность противотуманных фар. Для этого:

• Включите зажигание и активируйте противотуманные фары с помощью переключателя.
• Убедитесь, что фары светят равномерно и не имеют видимых дефектов.
• Проверьте, что фары отключаются при выключении зажигания.

Следуя этим рекомендациям, вы сможете правильно установить и подключить противотуманные фары на ваш автомобиль ВАЗ Калина, что значительно повысит безопасность и комфорт вождения в сложных погодных условиях.

Вопрос-ответ

Какие противотуманки нельзя ставить?

Установка в противотуманную фару (ПТФ), у которой отсутствует маркировка MD, светодиодной оптики считается незаконной. Наказание водителю – лишение прав на вождение транспортного средства сроком от полугода до года.

На сколько метров должны светить противотуманки?

Противотуманные фары должны давать широкий, плоский и горизонтальный луч. Если правильно отрегулировать противотуманные фары, протяженность света составляет не больше 10 метров. Этого достаточно для обеспечения хорошей видимости и безопасного передвижения в сложных условиях.

Какие должны быть противотуманные фары?

Противотуманные фары — фары, применяемые на транспортных средствах. Должны излучать белый или отборный жёлтый, но одинаковый для обеих фар, установленных на конкретном транспортном средстве, свет.

Какие туманки разрешены?

Согласно п. 19.4 ПДД РФ, передние противотуманные фары можно использовать только с ближним или дальним светом и только при плохой видимости. Задние противотуманные фонари тоже разрешено использовать строго при плохой видимости.

Советы

СОВЕТ №1

Перед установкой противотуманных фар на вашу Калину, обязательно ознакомьтесь с техническими требованиями, указанными в руководстве пользователя. Это поможет избежать проблем с совместимостью и обеспечит правильную работу фар.

СОВЕТ №2

При выборе противотуманных фар обращайте внимание на их световой поток и цветовую температуру. Оптимальный вариант — это фары с желтым или белым светом, которые обеспечивают лучшую видимость в условиях тумана или дождя.

СОВЕТ №3

Убедитесь, что установка противотуманных фар выполнена качественно и с соблюдением всех норм. Неправильная установка может привести к ослеплению других водителей и ухудшению видимости для вас.

СОВЕТ №4

Регулярно проверяйте работоспособность противотуманных фар и их регулировку. Это поможет поддерживать безопасность на дороге и улучшить видимость в сложных погодных условиях.
