Схема проводки ИЖ Юпитер 4: особенности бесконтактной системы зажигания

В статье рассмотрим схему проводки мотоцикла ИЖ Юпитер 4, акцентируя внимание на бесконтактной системе зажигания. Правильная установка и подключение электропроводки критически важны для надежной работы мотоцикла и улучшения его характеристик. Предоставим видео-инструкцию и фотографии для самостоятельного монтажа проводки, а также обсудим стоимость необходимых компонентов. Эта информация будет полезна как опытным мотоциклистам, так и новичкам, желающим улучшить навыки в ремонте и обслуживании мотоциклов.

Улучшения мотоцикла

На мотоциклах появились новые электрические компоненты:

1. Генератор переменного тока нового поколения с мощностью 100 Вт;
2. Обновленный электронный блок, включающий выпрямитель и регулятор напряжения БПВ14-10;
3. Электронный коммутатор;
4. Катушка зажигания ИЖ-ПС;
5. Современные приборы и контрольные лампы.

Кроме того, увеличилась мощность осветительных приборов по сравнению, например, с проводкой ИЖ Планета 2:

1. Фары головного света;
2. Габаритные огни;
3. Указатели поворотов;
4. Стоп-сигналы.

Справочно: сочетание надежной работы двигателя и улучшенной видимости способствовало повышению безопасности транспортного средства на дорогах общего пользования.

Эксперты отмечают, что бесконтактная система зажигания на мотоцикле ИЖ Юпитер 4 значительно улучшает его эксплуатационные характеристики. В отличие от традиционных систем, она обеспечивает более стабильное зажигание, что особенно важно для двухтактных двигателей. Это позволяет избежать проблем с пропусками зажигания и улучшает общую динамику мотоцикла.

Кроме того, бесконтактная система снижает износ деталей, так как отсутствует механический контакт, что увеличивает срок службы компонентов. Специалисты подчеркивают, что установка такой системы требует точной настройки, однако в результате владельцы получают надежный и эффективный механизм, способный работать в различных условиях. В целом, переход на бесконтактную систему зажигания является разумным шагом для повышения надежности и производительности ИЖ Юпитер 4.

КАК УСТАНОВИТЬ ЭЛЕКТРОННОЕ ЗАЖИГАНИЯ НА ИЖ ПЛАНЕТА БСЗ СОВЕК

Бесконтактная система зажигания

Схема электропроводки ИЖ Юпитер 4 имела еще одно отличие от мотоциклов прошлых лет выпуска, например от схемы проводки ИЖ Юпитер 3.

На него устанавливалось бесконтактное электронное зажигание, позволявшее улучшить все рабочие характеристики:

1. Мощность двигателя возросла на 3 л.с.;
2. Появилась возможность эксплуатировать мотоцикл даже с «подсевшим» аккумулятором.

Интересные факты

Вот несколько интересных фактов о схеме проводки ИЖ Юпитер 4 и бесконтактной системе зажигания:

1. Бесконтактная система зажигания: В отличие от традиционных систем, где используется механический контакт для замыкания цепи, бесконтактная система зажигания ИЖ Юпитер 4 использует оптические или магнитные датчики. Это позволяет значительно повысить надежность и уменьшить износ компонентов, что особенно важно для мотоциклов, эксплуатируемых в сложных условиях.

2. Улучшенная производительность: Бесконтактная система зажигания обеспечивает более стабильное искровое зажигание, что приводит к улучшению работы двигателя. Это позволяет мотоциклу развивать большую мощность и обеспечивать более плавный ход, что особенно заметно при ускорении и на высоких оборотах.

3. Простота обслуживания: Хотя схема проводки может показаться сложной, бесконтактная система зажигания требует минимального обслуживания по сравнению с традиционными системами. Отсутствие механических контактов снижает вероятность возникновения проблем, связанных с окислением или износом, что делает эксплуатацию мотоцикла более удобной для владельца.

Батарейная система зажигания Электрооборудование мотоцикла ИЖ Юпитер 4

Настройка угла опережения зажигания

В отличие от традиционной схемы контактного зажигания, как это реализовано в электропроводке Ява 350, где время размыкания контактов можно определить и отрегулировать с помощью сигнальной лампочки, в бесконтактной системе зажигания (БСЖ) такие методы не работают.

Важно: Проводка ИЖ Юпитер 4 не предназначена для проверки высоковольтного провода на наличие искры – это можно делать только на свече, которая должна быть прислонена к «массе».
Дело в том, что слишком большое расстояние провода от массы может вызвать скачок напряжения во вторичной обмотке катушки, что приведет к ее повреждению.
Обычно такой «эксперимент» также приводит к выходу из строя выходного транзистора коммутатора, что в свою очередь вызывает его поломку.

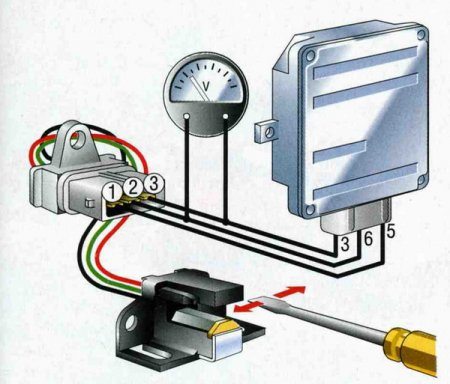

Для корректной настройки угла опережения зажигания необходимо выполнить следующие шаги:

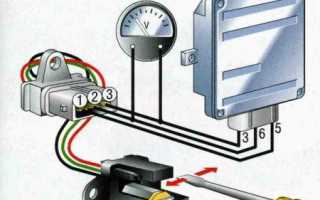

1. Подключите вольтметр к цепи с датчиком Холла: провод «+» соедините с контактом №2, а «-» с контактом №3.
2. Проведите вращение коленвала до положения, соответствующего моменту искрообразования в одном из цилиндров.
3. Включите зажигание.
4. Продолжайте вращать модулятор до тех пор, пока не изменятся показания вольтметра.
5. Скачок напряжения будет соответствовать моменту разряда БСЖ.
6. Зафиксируйте положение модулятора с помощью крепежного болта.
7. Повторите данную процедуру для второго цилиндра.

Рекомендация: Используйте вольтметр с сопротивлением 10-50 кОм и шкалой не менее 15 В. Такой вольтметр обеспечит более точное считывание показаний.

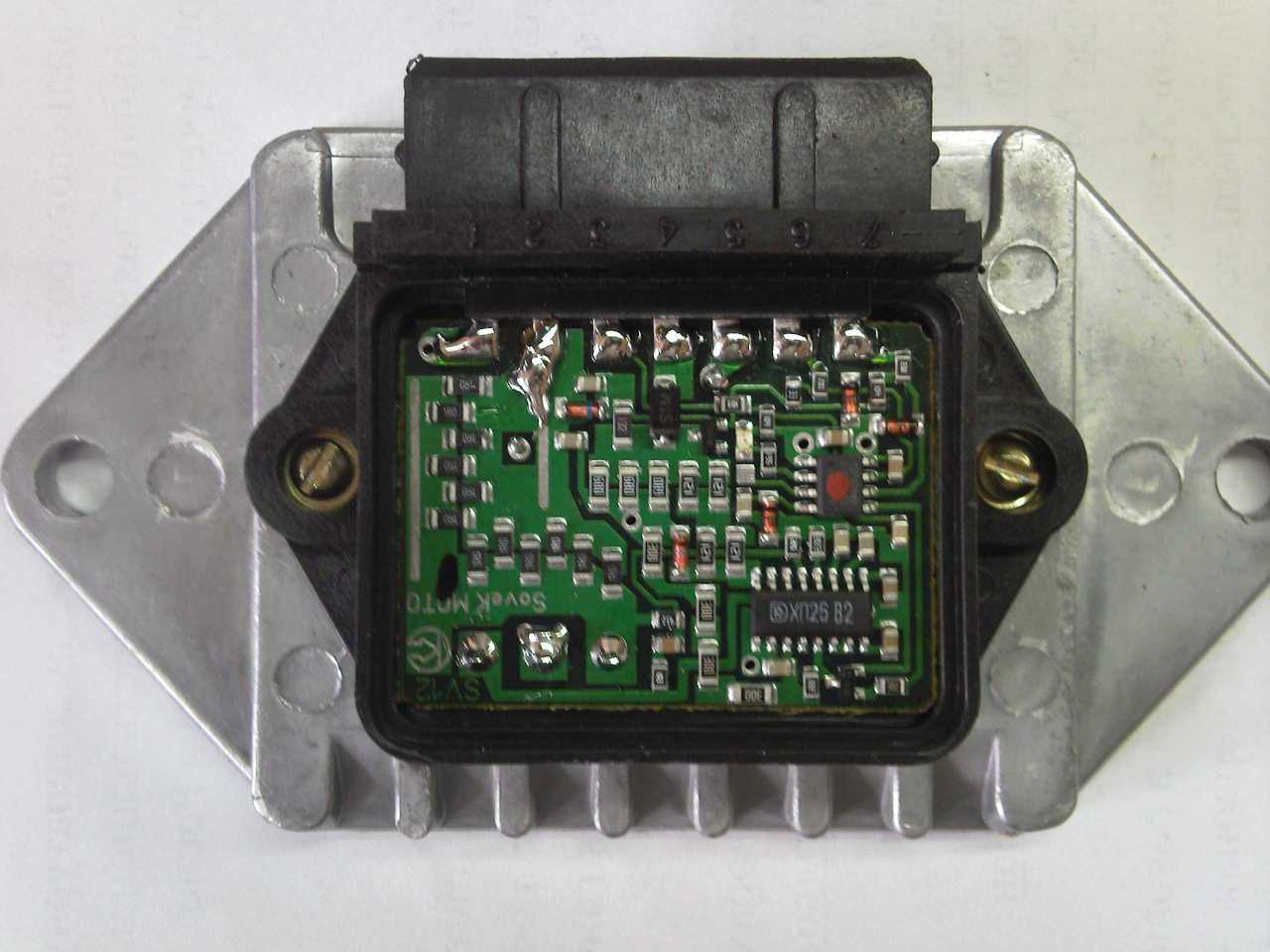

Электронный коммутатор

Особенностью бесконтактной системы зажигания является электронный коммутатор. По сути, на всех без исключения мотоциклах и автомобилях, оснащаемых трехфазным асинхронным генератором с электромагнитным возбуждением он абсолютно одинаков.

Поэтому, установка на мотоциклы ВАЗовских коммутаторов – не прихоть или «глупость», а совершенно обоснованный с точки зрения электрики подход:

1. принцип действия у них одинаков;
2. параметры работы схожие;
3. габаритные размеры допускают монтаж на мотоцикле в ящике для инструментов.

Справочно: вдобавок ко всему, цена «чужих» коммутаторов дешевле благодаря их массовости. Тогда как на ИЖ Планета и Юпитер коммутаторы достаточно дефицитная запчасть.

Регулятор напряжения

ИЖ Юпитер 4 обладает уникальной особенностью – блоком выпрямителя и регулятора напряжения БПВ14-10:

1. Он осуществляет мониторинг напряжения в электрической сети;
2. При снижении (низкие обороты генератора) реле увеличивает подачу тока для подмагничивания;
3. При повышении (высокие обороты генератора) реле снижает уровень подмагничивания.

Благодаря такой системе напряжение в электрической сети мотоцикла стабильно поддерживается в диапазоне 14-14,5 В. Это сделано с целью, чтобы аккумулятор не участвовал в процессе искрообразования и всегда находился в заряженном состоянии.

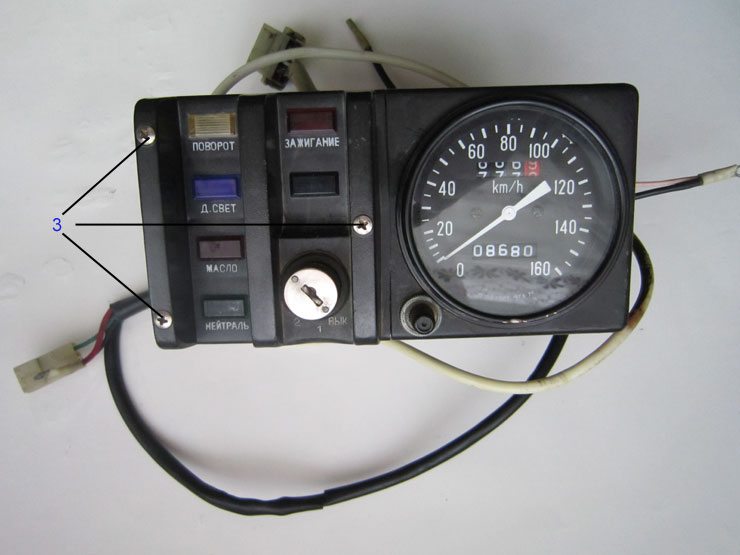

Щиток приборов

В облик новой модели мотоцикла хорошо вписался новый щиток приборов, объединивший:

1. Спидометр;
2. Замок зажигания автомобильного типа;
3. Контрольные и сигнальные лампы.

Вывод контрольных ламп отдельно от шкал приборов положительно сказался на информативности. Теперь водителю легко увидеть их показания дополнительно снабженные надписями.

Также легко осуществлять и замену перегоревших ламп:

1. Используя крестообразную отвертку;
2. Вывернуть 3 шурупа (на схеме вверху под №3);
3. Снять крышку;
4. Извлечь вышедшую из строя лампу;
5. Установить рабочую;
6. Собрать щиток в обратной последовательности.

подробная схема электрики на иж

Выводы

Мы уверены, что схемы электрооборудования и видеоматериалы, представленные в данной статье, окажутся полезными для вас в процессе обслуживания и технического ухода за мотоциклом ИЖ Юпитер 4. С вашей заботой он будет надежно служить еще многие годы.

Проблемы и решения при установке бесконтактной системы

Установка бесконтактной системы зажигания на мотоцикл ИЖ Юпитер 4 может значительно улучшить его эксплуатационные характеристики, однако этот процесс не лишен своих трудностей. Рассмотрим основные проблемы, с которыми могут столкнуться владельцы, и возможные решения.

1. Совместимость компонентов

Первой и самой распространенной проблемой является несовместимость новых компонентов с существующей системой. При установке бесконтактной системы необходимо убедиться, что используемые датчики и блоки управления соответствуют требованиям мотоцикла. Рекомендуется использовать комплект, специально разработанный для ИЖ Юпитер 4, чтобы избежать проблем с подключением и настройкой.

2. Неправильная установка датчика

Датчик положения коленчатого вала должен быть установлен с высокой точностью. Неправильное его расположение может привести к сбоям в работе системы зажигания. Для корректной установки следует использовать шаблоны и специальные инструменты, которые помогут добиться необходимого угла наклона и расстояния до маховика.

3. Электрические соединения

Качество электрических соединений играет ключевую роль в работе бесконтактной системы. Неправильные или ненадежные соединения могут вызвать перебои в подаче напряжения, что приведет к проблемам с запуском двигателя. Рекомендуется использовать качественные разъемы и тщательно проверять все соединения перед запуском мотоцикла.

4. Настройка системы

После установки системы необходимо провести ее настройку. Это включает в себя установку угла опережения зажигания, который должен быть оптимальным для конкретного двигателя. Для этого потребуется специальное оборудование, такое как стробоскоп, и знание технических характеристик мотоцикла. Неправильная настройка может привести к снижению мощности и увеличению расхода топлива.

5. Обслуживание и диагностика

Бесконтактные системы зажигания требуют регулярного обслуживания. Важно периодически проверять состояние датчиков, проводов и других компонентов. При возникновении проблем с запуском или работой двигателя следует проводить диагностику, чтобы выявить возможные неисправности. Использование специализированного оборудования поможет быстро определить источник проблемы и устранить ее.

В заключение, установка бесконтактной системы зажигания на ИЖ Юпитер 4 может значительно повысить надежность и эффективность работы мотоцикла. Однако важно учитывать возможные проблемы и заранее подготовиться к их решению, чтобы процесс установки прошел максимально гладко и без лишних трудностей.

Вопрос-ответ

Как правильно настроить зажигание ИЖ Юпитер?

Чуть открутить винт и повернуть эксцентрик, выставить зазор на уровне 0,4 – 0,6 мм, туго закрутить винт, установить поршень в ВМТ, вращать коленвал в обратном направлении. Поршень должен не достигать ВМТ примерно на 3 – 3,5 мм, установить момент замыкания контактов при ослабленных винтах, после чего затянуть крепления.

Какой ИЖ самый мощный?

В целом же ИЖ Юпитер-4 стал одним из самых спорных «железных коней» ижевского мотозавода. С одной стороны – он получил самый мощный двигатель в истории линейки.

Какие свечи зажигания подходят для мотоцикла ИЖ Юпитер-4?

Свечи зажигания BP7HS 5111 подходят для установки на мотоциклы, мопеды, снегоходы и прочие виды мототехники, такие как ИЖ Планета, Юпитер, Минск, Восход, Урал, Днепр и др.

Мотоцикл ИЖ Планета 4 технические характеристики?

Мотоцикл ИЖ Планета 4 оснащен одноцилиндровым двухтактным двигателем объемом 175 см³, мощностью около 12,5 л.с. при 6000 об/мин. Он имеет четырехступенчатую механическую коробку передач, максимальную скорость около 90 км/ч и весит примерно 130 кг. Мотоцикл оборудован передними и задними барабанными тормозами, а также имеет колесную базу 1350 мм и высоту сиденья около 800 мм.

Советы

СОВЕТ №1

Перед началом работы с бесконтактной системой зажигания ИЖ Юпитер 4, внимательно изучите схему проводки. Это поможет избежать ошибок при подключении и обеспечит правильную работу системы.

СОВЕТ №2

Используйте качественные компоненты для замены старых деталей системы зажигания. Это повысит надежность работы и продлит срок службы вашего мотоцикла.

СОВЕТ №3

Регулярно проверяйте состояние проводов и соединений. Износ или повреждение может привести к сбоям в работе системы зажигания, что негативно скажется на производительности мотоцикла.

СОВЕТ №4

Если у вас возникают трудности с настройкой бесконтактной системы зажигания, не стесняйтесь обратиться за помощью к специалистам. Правильная настройка критически важна для оптимальной работы двигателя.
