Схема электропроводки ВАЗ 2105 на инжектор — важный элемент для надежной работы электрических систем автомобиля. В статье рассмотрим монтаж проводки своими руками, что поможет сэкономить на услугах автосервиса и лучше понять устройство автомобиля. Предоставим наглядные фото и инструкции, чтобы избежать распространенных ошибок и упростить процесс установки.
Историческая справка
В качестве основы для создания автомобиля была выбрана платформа ВАЗ 2101. Это был заднеприводной седан, рассчитанный на пять мест. Дизайн ВАЗ 2105 во многом повторял европейские модели начала 80-х годов, но при этом имел значительно более низкую цену, что способствовало его популярности за пределами России.
На международном рынке этот автомобиль известен под названиями Lada Riva и Lada Nova, в зависимости от региона продажи. Под этими именами он также появлялся в рекламных видеороликах.
Автозавод производил несколько версий ВАЗ 2105:
- Модель ВАЗ-2105 была оборудована 4-ступенчатой коробкой передач и карбюраторным двигателем объемом 1290 куб. см (63 л.с.);
- ВАЗ-21050 имел 5-ступенчатую трансмиссию;
- ВАЗ-21051 использовал двигатель от ВАЗ 2101 (объем 1200 куб. см, мощность 58 л.с.) с 4-ступенчатой коробкой передач;
- ВАЗ-21053 комплектовался карбюраторным двигателем ВАЗ-2103 (объем 1450 куб. см, мощность 71 л.с.);
- ВАЗ-21053-20 был оснащен инжекторным двигателем от ВАЗ-2104 (объем 1450 куб. см, мощность 71 л.с.), который соответствовал стандартам Евро-2. Также в этой модели использовалась 5-ступенчатая коробка передач.
Примечание: электропроводка модели ВАЗ 21053 имела отличия в форме клемм в подкапотном пространстве, что было связано с установкой электронной системы управления двигателем (ЭСУД) и дополнительными датчиками.
Эксперты отмечают, что схема электропроводки ВАЗ 2105 имеет свои уникальные особенности, которые делают её как удобной, так и требующей внимательного подхода. Во-первых, простота конструкции позволяет легко проводить диагностику и ремонт, что особенно важно для владельцев автомобилей старого поколения. Однако, несмотря на это, специалисты предупреждают о необходимости регулярной проверки состояния проводки, так как со временем изоляция может deteriorироваться, что приводит к коротким замыканиям и другим неисправностям.
Кроме того, эксперты подчеркивают, что в схеме присутствует множество соединений и разъемов, что требует аккуратности при работе с электрической системой. Важно также учитывать, что модернизация и установка дополнительных электрооборудования могут потребовать изменений в оригинальной схеме. В целом, знание особенностей электропроводки ВАЗ 2105 позволяет владельцам автомобилей не только поддерживать их в исправном состоянии, но и улучшать функциональность.
Особенности электрооборудования автомобиля ВАЗ 2105
Электрооборудование автомобиля ВАЗ-2105 выполнено по классической для семейства Жигулей однопроводной схеме, при которой:
- металлический кузов авто играет роль второго провода;
- отрицательные выводы всех электрических устройств и компонентов соединены на «массу»;
- электрические цепи защищены плавкими предохранителями;
- работа основных систем активируется через замок зажигания автомобиля.
Справочно: замок зажигания управляет электрическими сетями путем подачи питания с аккумулятора или генератора.
Контактная группа замка сконструирована таким образом, чтобы в момент запуска двигателя электропроводка ваз 2105 второстепенных цепей отключалась.
| Элемент схемы | Особенности ВАЗ 2105 | Назначение |
|---|---|---|
| Аккумуляторная батарея (АКБ) | Расположена под капотом, обычно ёмкостью 55 Ач. | Источник электроэнергии для запуска двигателя и питания потребителей при неработающем двигателе. |
| Генератор | Переменного тока, с встроенным регулятором напряжения. | Вырабатывает электроэнергию для питания всех потребителей и зарядки АКБ при работающем двигателе. |
| Стартер | Электродвигатель постоянного тока, с бендиксом. | Запускает двигатель автомобиля. |
| Блок предохранителей | Расположен под капотом, содержит предохранители для защиты цепей от перегрузок. | Защита электрических цепей от короткого замыкания и перегрузки. |
| Замок зажигания | Имеет несколько положений: “0” (выключено), “I” (аксессуары), “II” (зажигание), “III” (стартер). | Включение/выключение зажигания и стартера. |
| Система зажигания | Контактная (ранние модели) или бесконтактная (поздние модели). | Создание искры для воспламенения топливовоздушной смеси в цилиндрах двигателя. |
| Осветительные приборы | Фары (ближний/дальний свет), габаритные огни, указатели поворотов, стоп-сигналы, фонарь заднего хода. | Обеспечение видимости автомобиля и сигнализация о его маневрах. |
| Приборы освещения салона | Плафон освещения салона, подсветка приборной панели. | Освещение салона и приборной панели. |
| Звуковой сигнал | Электрический, управляется кнопкой на руле. | Подача звукового сигнала. |
| Стеклоочистители | Электрический привод, несколько режимов работы. | Очистка ветрового стекла от осадков и грязи. |
| Обогрев заднего стекла | Электрический, включается отдельной кнопкой. | Предотвращение запотевания и обледенения заднего стекла. |
| Приборная панель | Содержит спидометр, тахометр, указатели уровня топлива, температуры охлаждающей жидкости, контрольные лампы. | Отображение информации о работе автомобиля. |
| Датчики | Датчик давления масла, датчик температуры охлаждающей жидкости, датчик уровня топлива. | Передача информации о состоянии систем автомобиля на приборную панель. |
| Реле | Используются для коммутации сильноточных цепей (например, фар, стартера). | Управление сильноточными цепями с помощью слаботочных сигналов. |
| Проводка | Медные провода различного сечения, в изоляции. | Передача электрического тока между элементами схемы. |
Интересные факты
Вот несколько интересных фактов о схеме электропроводки ВАЗ 2105 и ее особенностях:
-
Простота и надежность: Схема электропроводки ВАЗ 2105 была разработана с акцентом на простоту и надежность. Это позволяет легко диагностировать и устранять неисправности, что особенно важно для владельцев старых автомобилей, которые могут не иметь доступа к современным диагностическим инструментам.
-
Минимальное количество электроники: В отличие от современных автомобилей, ВАЗ 2105 имеет минимальное количество электронных компонентов. Это делает систему менее подверженной сбоям и упрощает ремонт. Например, в этой модели отсутствуют сложные блоки управления, что позволяет механикам быстро находить и устранять проблемы.
-
Универсальность схемы: Схема электропроводки ВАЗ 2105 была использована и в других моделях ВАЗ, что делает ее универсальной. Это позволяет владельцам легко находить запчасти и компоненты, а также использовать знания о ремонте и обслуживании, полученные на других моделях, что значительно упрощает жизнь автолюбителям.
Замок зажигания
В качестве системы управления электрическими системами автомобиля используется замок зажигания, который имеет четыре основных положения:
- Положение «0» – все отключено.
- Положение «1» – зажигание активировано. Ключ фиксируется в замке, и при этом с вставленным ключом могут быть включены цепи наружного освещения, контрольные приборы и сигнальные лампы (уровня тормозной жидкости, давления масла в двигателе, уровня топлива в баке);
- Положение «2» – активация стартера. В этом режиме вспомогательные цепи и проводка, соединяющая их, не функционируют, что облегчает запуск двигателя;
- Положение «3» – стоянка. Все цепи отключены, а после извлечения ключа блокируется рулевая колонка.
Справочно: согласно заводской инструкции, независимо от положения ключа, остаются под напряжением лампы освещения салона, стоп-сигналы (при нажатии на тормоза), клаксоны и разъем для подключения переносной лампы.
Смотрите также: схема электропроводки ВАЗ 2107.
Читайте также:
Блок плавких предохранителей и реле
Для защиты электрических цепей и устройств применяется схема разрыва электрического соединения плавким предохранителем. Это происходит при увеличении напряжения – плавкая вставка от температуры плавится и цепь рассоединяется.

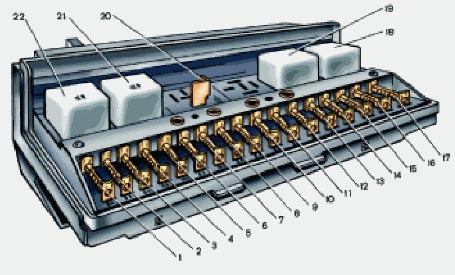

На фото представлены:
- С 1 по 17 – плавкие предохранители;
- Реле 18 отвечает за включение ближнего света фар;
- Реле 19 отвечает за включение дальнего света фар;
- Реле 21 активирует очиститель и омыватель головного света;
- Реле 22 отвечает за включение обогрева заднего стекла.
Справочно: под №20 указана перемычка. Схема электропроводки ваз 21053 в экспортном исполнении отличается установкой в этом месте реле включения звуковых сигналов.
Смотрите также: проводка – ВАЗ 2109

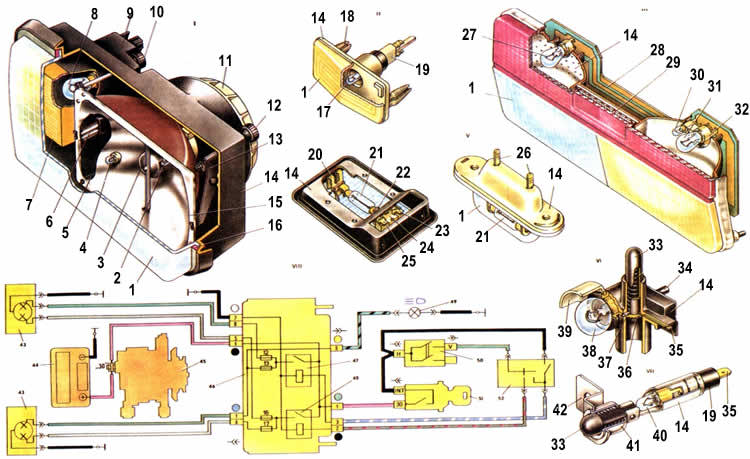

Блок фары
Одним из самых заметных отличий модели ВАЗ 2105 от традиционных Жигулей стали блок-фары. Их внушительный дизайн придавал автомобилю современный вид. Кроме того, функция удаленной регулировки направления светового потока была настоящей инновацией.
Для этой цели использовалось несколько основных и дополнительных устройств, среди которых выделялся гидрокорректор фар.
Его функции заключались в следующем:
- При загрузке автомобиля задняя часть кузова опускалась;
- Световой поток как дальнего, так и ближнего света начинал ослеплять встречные автомобили;
- С помощью гидрокорректора водитель мог, не покидая салон, опустить (наклонить) блок-фары.
Эта система значительно повышала безопасность вождения в темное время суток.
- Читайте также:
Выводы
Различия в модификациях автомобиля нередко приводят к путанице при обслуживании электрических компонентов. Вот почему обслуживая своими руками так важно использовать оригинальную схему, относящуюся к конкретной модели автомобиля. Это позволит не только избежать проблем, но и облегчит поиск неисправностей.
Советы по обслуживанию и ремонту электропроводки
Обслуживание и ремонт электропроводки автомобиля ВАЗ 2105 требуют особого внимания, так как надежная работа электрической системы напрямую влияет на безопасность и комфорт вождения. Вот несколько советов, которые помогут вам поддерживать электропроводку в хорошем состоянии и избежать распространенных проблем.
Регулярная проверка состояния проводки. Периодически осматривайте проводку на наличие повреждений, износа или коррозии. Особое внимание уделяйте местам соединений и переходам, так как именно там чаще всего возникают проблемы. Если вы заметили трещины, обнаженные участки или другие повреждения, рекомендуется заменить поврежденные участки проводов.
Использование качественных материалов. При ремонте электропроводки старайтесь использовать только качественные провода и соединительные элементы. Это поможет избежать проблем с электрическим контактом и продлит срок службы системы. Не экономьте на изоляции, так как она защищает провода от внешних воздействий и предотвращает короткие замыкания.
Правильная схема подключения. При выполнении любых работ с электропроводкой обязательно следуйте схеме подключения, указанной в руководстве по эксплуатации автомобиля. Неправильное подключение может привести к серьезным неисправностям и даже повреждению электроники автомобиля.
Проверка предохранителей. Регулярно проверяйте состояние предохранителей. Если какой-либо из них сгорел, это может указывать на наличие проблемы в электрической системе. Заменяйте предохранители только на аналогичные по характеристикам, чтобы избежать перегрузки цепи.
Обращение к специалистам. Если вы не уверены в своих силах или столкнулись с серьезной проблемой, не стесняйтесь обращаться к профессионалам. Квалифицированные электрики смогут быстро и качественно диагностировать и устранить неисправности, что сэкономит ваше время и деньги в долгосрочной перспективе.
Использование диагностического оборудования. Современные автомобили, включая ВАЗ 2105, могут быть оснащены различными электронными системами, которые требуют диагностики. Использование специализированного оборудования поможет выявить скрытые неисправности и предотвратить серьезные поломки.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы электропроводки вашего автомобиля и обеспечить его надежную работу. Помните, что регулярное обслуживание и внимание к деталям — залог безопасности на дороге.
-
Читайте также:
Вопрос-ответ
Какие основные компоненты входят в схему электропроводки ВАЗ 2105?
В схему электропроводки ВАЗ 2105 входят такие основные компоненты, как аккумулятор, генератор, стартер, предохранители, реле, а также различные датчики и устройства освещения. Эти элементы обеспечивают функционирование электрической системы автомобиля и взаимодействуют друг с другом для обеспечения надежной работы.
Какова роль предохранителей в электропроводке ВАЗ 2105?
Предохранители в электропроводке ВАЗ 2105 служат для защиты электрических цепей от перегрузок и коротких замыканий. Они разрывают цепь при превышении допустимого тока, что предотвращает повреждение проводки и электрических компонентов автомобиля.
Как правильно диагностировать проблемы в электропроводке ВАЗ 2105?
Для диагностики проблем в электропроводке ВАЗ 2105 рекомендуется использовать мультиметр для проверки напряжения и целостности цепей. Также стоит осмотреть проводку на наличие повреждений, коррозии или обрывов. Важно проверить работу предохранителей и реле, а также убедиться в исправности аккумулятора и генератора.
Советы
СОВЕТ №1
Перед началом работы с электропроводкой ВАЗ 2105 обязательно ознакомьтесь с электрической схемой автомобиля. Это поможет вам лучше понять, как устроена система, и избежать ошибок при ремонте или модернизации.
СОВЕТ №2
Используйте качественные материалы и инструменты при замене проводов и компонентов. Это обеспечит надежность и долговечность вашей электропроводки, а также снизит риск короткого замыкания или других проблем.
СОВЕТ №3
Регулярно проверяйте состояние проводки и соединений. Обратите внимание на наличие коррозии, повреждений или изоляции, которая может быть изношена. Ранняя диагностика поможет избежать серьезных поломок в будущем.
СОВЕТ №4
Если вы не уверены в своих силах или знаниях, лучше обратиться к профессионалам. Неправильная работа с электропроводкой может привести к серьезным последствиям, поэтому не стесняйтесь искать помощь, если это необходимо.
