Схема электропроводки Газель 406 — ключевой элемент для надежной работы электрических систем автомобиля. В статье рассмотрим монтаж проводки своими руками, что поможет понять устройство и функционирование электросистемы. Предоставим видео, инструкции и фотографии для облегчения работы. Также обсудим различия между карбюраторными и инжекторными моторами, что поможет при ремонте или модернизации автомобиля.
Технические отличия
Силовой агрегат, исчерпавший свой ресурс, подлежит замене, и часто владельцы выбирают более современные модели.
При установке все элементы возвращаются на свои заводские места, а различия, например, по сравнению с Газелью Бизнес, проявляются лишь в электрической проводке, в зависимости от расположения оборудования:
- Измененная форма соединительных колодок;
- Отличная схема подключения устройств;
- Другой уровень напряжения.
Эксперты отмечают, что схема электропроводки Газель 406 имеет свои уникальные особенности, которые важно учитывать при обслуживании и ремонте автомобиля. Во-первых, система электропроводки организована таким образом, что обеспечивает надежное соединение всех компонентов, включая освещение, систему зажигания и электронику. Это позволяет минимизировать вероятность коротких замыканий и других электрических неисправностей.
Во-вторых, специалисты подчеркивают важность правильной диагностики и использования оригинальных запчастей при ремонте. Неправильная установка или замена проводов может привести к серьезным проблемам в работе автомобиля. Также стоит отметить, что схема электропроводки Газель 406 достаточно проста для понимания, что облегчает процесс ремонта для владельцев и механиков. В целом, знание особенностей электропроводки помогает обеспечить долговечность и надежность автомобиля в эксплуатации.
Система питания
Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:
- Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
- Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
- Работа форсунок регулируется с помощью соединительной проводки.
| Элемент схемы | Особенности устройства | Функция |
|---|---|---|
| Генератор | Трехфазный, переменного тока, со встроенным регулятором напряжения | Вырабатывает электроэнергию для питания всех потребителей и зарядки аккумулятора |
| Аккумуляторная батарея | Свинцово-кислотная, 12В | Накопление и хранение электроэнергии, запуск двигателя |
| Замок зажигания | Многопозиционный, с несколькими контактами | Включение/выключение зажигания, стартера, аксессуаров |
| Блок предохранителей | Несколько групп предохранителей для разных цепей | Защита электрических цепей от перегрузок и коротких замыканий |
| Реле стартера | Электромагнитное реле | Подача тока большой силы на стартер при повороте ключа зажигания |
| Стартер | Электродвигатель постоянного тока | Запуск двигателя внутреннего сгорания |
| Система зажигания | Электронная, с датчиком Холла или индуктивным датчиком | Создание искры для воспламенения топливовоздушной смеси |
| Система освещения | Фары, габаритные огни, поворотники, стоп-сигналы | Обеспечение видимости и обозначение автомобиля на дороге |
| Система отопления и вентиляции | Вентилятор, резистор, переключатель режимов | Создание комфортной температуры в салоне |
| Приборная панель | Комбинация приборов (спидометр, тахометр, указатели) | Отображение информации о работе автомобиля |
| Датчики | Датчик температуры, давления масла, уровня топлива | Передача информации о состоянии систем автомобиля |
| Электронный блок управления (ЭБУ) | Микропроцессорный контроллер | Управление работой двигателя и других систем |
Интересные факты
Вот несколько интересных фактов о схеме электропроводки Газели с двигателем 406:
-
Модульная система: Электропроводка Газели 406 использует модульную систему, что позволяет легко заменять отдельные элементы и упрощает диагностику. Это особенно полезно для автосервисов, так как позволяет быстро находить и устранять неисправности.
-
Защита от короткого замыкания: В схеме электропроводки предусмотрены предохранители и реле, которые защищают электрическую систему от короткого замыкания. Это помогает предотвратить повреждение проводки и других компонентов, что увеличивает надежность автомобиля.
-
Интеграция с системами управления: Электропроводка Газели 406 интегрирована с системами управления двигателем и другими электронными компонентами, такими как система зажигания и инжектор. Это позволяет оптимизировать работу двигателя и улучшить его экономичность, а также снизить уровень выбросов.
Система охлаждения
Современный инжекторный двигатель ЗМЗ-406 предъявляет повышенные требования к системе охлаждения, поэтому при установке нового мотора необходимо выполнить следующие действия:
- Установить электровентилятор на радиатор охлаждения;

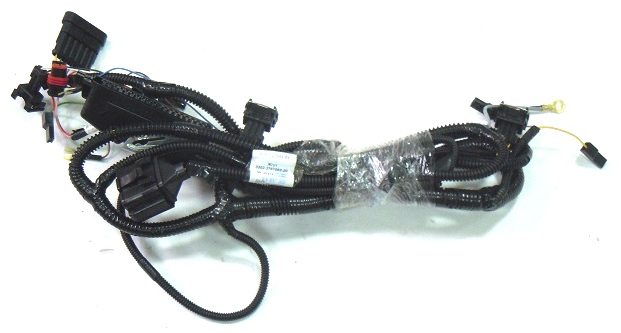

- Заменить жгут проводки в моторном отсеке.
Система управления впрыском топлива

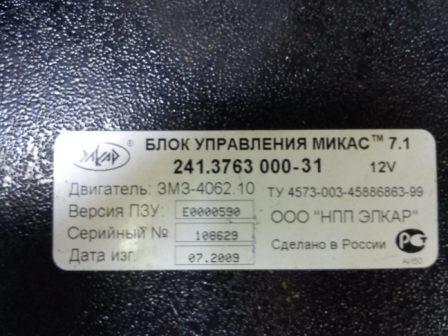

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.
Замена проводки
Совет: замена исправных контрольных приборов на панели из-за новых разъемов нецелесообразна.
Читайте также:

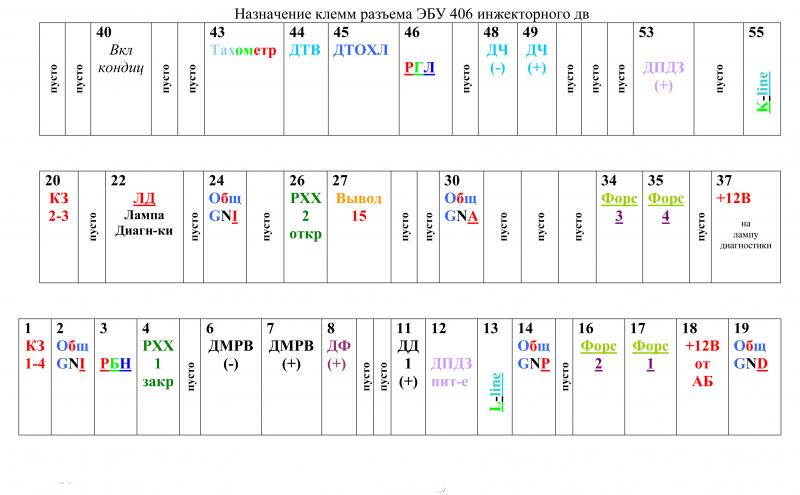

При интеграции новой проводки достаточно изменить схему подключения в соединительных клеммах, а для корректного совмещения следует использовать схему электропроводки нового двигателя.
Нецелесообразно полностью менять электропроводку Газели при замене двигателя с 402 на 406.
Дело в том, что в более современных моделях Газелей изменялась схема подключения различных устройств:
- проводка Газель 406 интегрируется в стандартную электрическую систему в подкапотном пространстве;
- электронные компоненты и контрольные приборы соединяются с помощью клемм;
- с помощью тестеров проверяется напряжение и правильность подключения.
После сборки проводки в единое целое проводится проверка ее работоспособности. Затем осуществляется настройка работы силового агрегата.
Выводы: Замена силового агрегата неизбежно требует изменений в штатной электропроводке автомобиля. Поэтому важно иметь под рукой наглядное пособие, а заводская схема электропроводки Газели поможет избежать ошибок.
Электрические компоненты и их расположение
Схема электропроводки Газель 406 включает в себя множество электрических компонентов, каждый из которых выполняет свою уникальную функцию. Правильное понимание их расположения и назначения является ключевым для диагностики и ремонта электрической системы автомобиля.
Основные электрические компоненты, которые можно встретить в схеме Газели 406, включают:
- Аккумулятор: Основной источник питания, расположенный в моторном отсеке. Он обеспечивает электрическую энергию для запуска двигателя и питания всех электрических систем автомобиля.
- Генератор: Устанавливается на двигателе и отвечает за зарядку аккумулятора во время работы двигателя. Генератор преобразует механическую энергию в электрическую и поддерживает работу электрических систем.
- Предохранители: Расположены в блоке предохранителей, который обычно находится под приборной панелью. Они защищают электрические цепи от перегрузок и коротких замыканий.
- Реле: Используются для управления высоковольтными цепями с помощью низковольтных сигналов. Реле могут находиться как в блоке предохранителей, так и в отдельных местах, в зависимости от их назначения.
- Электрические датчики: Включают в себя датчики температуры, давления, положения и другие, которые обеспечивают информацию для системы управления двигателем и других систем автомобиля.
- Световые приборы: Фары, стоп-сигналы, поворотники и другие осветительные элементы, которые обеспечивают видимость и безопасность на дороге.
- Приборная панель: Содержит индикаторы и приборы, отображающие информацию о состоянии автомобиля, такие как уровень топлива, температура двигателя и другие важные параметры.
Расположение этих компонентов в Газели 406 имеет свои особенности. Например, аккумулятор и генератор находятся в моторном отсеке, что обеспечивает удобный доступ для обслуживания. Блок предохранителей, как правило, расположен под приборной панелью, что позволяет легко заменять предохранители при необходимости. Реле могут быть размещены в различных местах, в зависимости от их назначения и типа системы, к которой они относятся.
-
Читайте также:
Важно отметить, что правильная схема электропроводки обеспечивает надежную работу всех электрических систем автомобиля. Неправильное подключение или повреждение проводки может привести к сбоям в работе, что в свою очередь может вызвать серьезные проблемы с безопасностью и эксплуатацией автомобиля. Поэтому при проведении любых работ с электрической системой Газели 406 необходимо строго следовать схеме и рекомендациям производителя.
В заключение, знание расположения и назначения электрических компонентов в Газели 406 является важным аспектом для владельцев и механиков. Это знание поможет не только в диагностике и ремонте, но и в профилактическом обслуживании автомобиля, что в конечном итоге продлит срок его службы и повысит безопасность на дороге.
Вопрос-ответ
Какие основные компоненты входят в схему электропроводки Газель 406?
В схему электропроводки Газель 406 входят такие основные компоненты, как аккумулятор, генератор, стартер, предохранители, реле, а также различные датчики и устройства управления. Эти элементы обеспечивают надежную работу электрической системы автомобиля и взаимодействуют друг с другом для обеспечения его функциональности.
Как правильно диагностировать проблемы в электропроводке Газель 406?
Для диагностики проблем в электропроводке Газель 406 рекомендуется использовать мультиметр для проверки напряжения и целостности проводов. Также стоит обратить внимание на состояние предохранителей и реле, а при необходимости проверить соединения на наличие коррозии или механических повреждений. Важно следовать схеме электропроводки для точного определения неисправностей.
Каковы особенности подключения дополнительных электрических устройств в Газель 406?
При подключении дополнительных электрических устройств в Газель 406 необходимо учитывать общую нагрузку на электросистему, чтобы избежать перегрузки. Рекомендуется использовать отдельные предохранители и реле для новых устройств, а также следовать рекомендациям производителя по подключению, чтобы обеспечить безопасность и надежность работы всей системы.
Советы
СОВЕТ №1
Перед началом работы с электропроводкой Газели 406 обязательно ознакомьтесь с электрической схемой вашего автомобиля. Это поможет вам лучше понять расположение проводов и компонентов, а также избежать ошибок при ремонте или модернизации.
СОВЕТ №2
Используйте качественные инструменты и материалы для работы с электропроводкой. Это не только обеспечит надежность соединений, но и продлит срок службы электрической системы вашего автомобиля.
СОВЕТ №3
Регулярно проверяйте состояние проводки и соединений. Обратите внимание на наличие коррозии, повреждений изоляции или ослабленных контактов. Раннее выявление проблем поможет избежать более серьезных неисправностей в будущем.
СОВЕТ №4
Если вы не уверены в своих навыках работы с электропроводкой, лучше обратиться к профессионалам. Неправильные действия могут привести к серьезным поломкам или даже к пожару, поэтому безопасность должна быть на первом месте.
-
