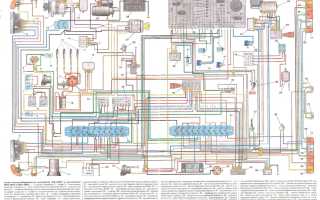

В статье рассмотрим схему электропроводки Газели с 402 двигателем и дадим советы по замене проводки своими руками. Правильная электропроводка обеспечивает надежную работу автомобиля, а знание ее особенностей поможет избежать ошибок при ремонте. Предложим пошаговую инструкцию с видео и фото материалами, что сделает процесс понятным даже для новичков.
Электрическая система автомобиля Газель
Переход на инжекторные многоклапанные двигатели является возможным и даже настоятельно рекомендуемым производителями автомобилей, однако не всегда такой вариант устраивает владельцев, особенно с точки зрения финансовых затрат.
Рекомендация: В любом случае, при извлечении двигателя для ремонта у владельца появляется возможность заменить и устаревшую электропроводку.

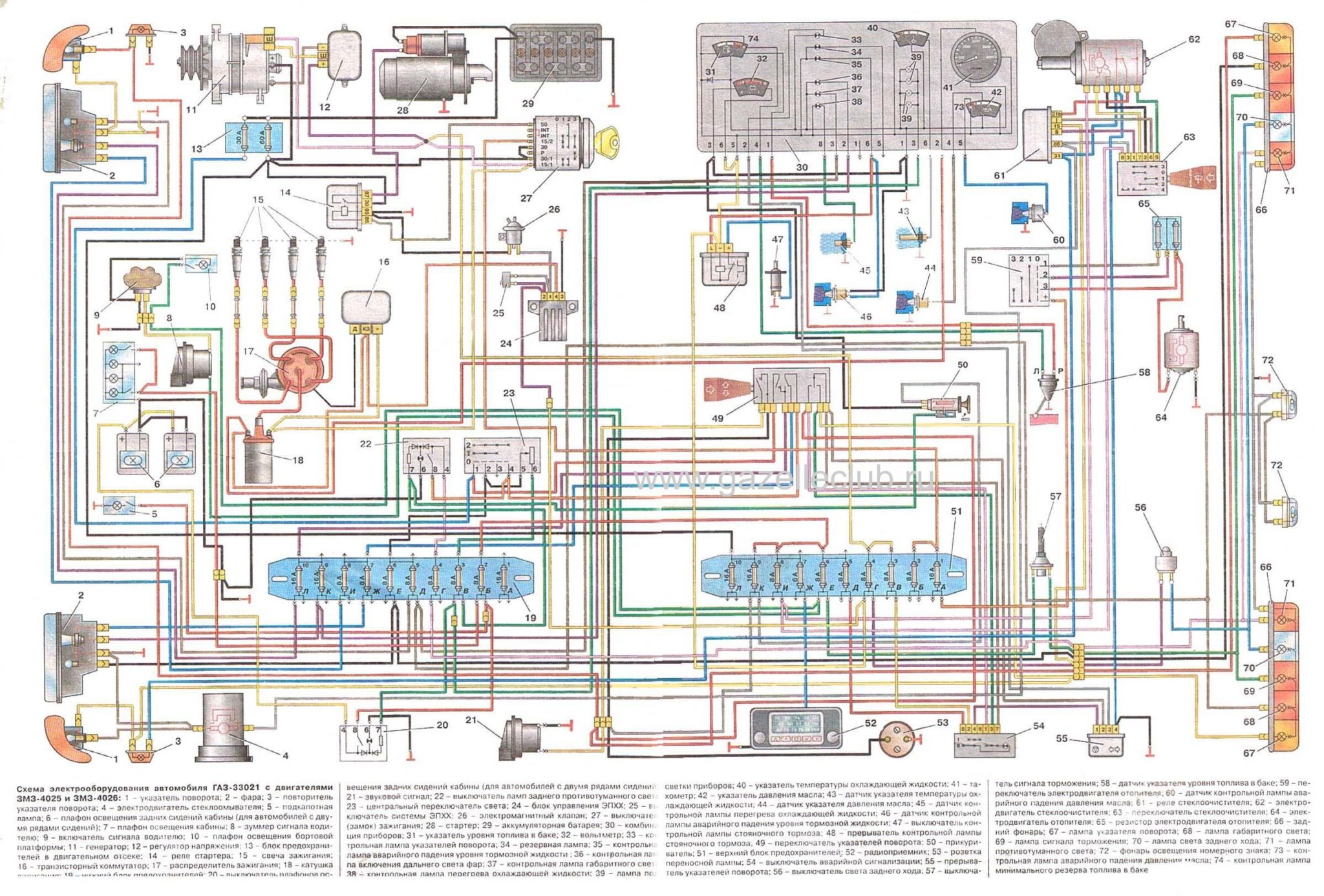

Если состояние восстанавливаемого двигателя внушает доверие, а у вас есть схема электропроводки Газель, то двигатель 402 может прослужить еще много сотен тысяч километров.
Эксперты в области автосервиса отмечают, что замена схемы электропроводки на Газели с 402 двигателем — задача, требующая внимательности и определенных навыков. В первую очередь, важно тщательно изучить оригинальную схему, чтобы избежать ошибок при подключении. Специалисты рекомендуют использовать качественные материалы и инструменты, что значительно повысит надежность работы.
Также стоит обратить внимание на состояние старой проводки: коррозия и износ могут стать причиной неисправностей. При выполнении замены своими руками необходимо следовать последовательности действий и фиксировать все изменения, чтобы в дальнейшем упростить диагностику. Важно помнить, что даже небольшая ошибка в подключении может привести к серьезным проблемам в работе двигателя. Поэтому, если возникают сомнения, лучше обратиться за помощью к профессионалам.
Замена проводки на автомобиле Газель
Причины, вызывающие необходимость замены электрической проводки по схеме в автомобилях Газель, заключаются не только в связи с переборкой силового агрегата, но и:
- Вследствие естественного износа проводов;
- Расслоения изоляции из-за естественного старения;
- Механических повреждений (перегибы, задиры);
- Коротких замыканий в той или иной электроцепи;
- Окисления контактов и разъемов.
| Этап замены | Описание действия | Необходимые инструменты и материалы |
|---|---|---|
| Подготовка | Отключите аккумуляторную батарею (сначала минусовую клемму, затем плюсовую). Убедитесь, что двигатель остыл. | Ключи рожковые/накидные (10, 13, 17), отвертка плоская, перчатки защитные. |
| Демонтаж старой проводки | Отсоедините все разъемы и клеммы от датчиков, исполнительных механизмов, стартера, генератора, катушки зажигания, трамблера. Аккуратно извлеките жгуты проводки из креплений. | Отвертки (крестовая, плоская), кусачки, плоскогубцы, маркер для маркировки разъемов (по желанию). |
| Проверка новой проводки | Визуально осмотрите новую проводку на предмет повреждений изоляции, обрывов, неправильного обжима клемм. Сравните с демонтированной проводкой. | Визуальный осмотр. |
| Установка новой проводки | Проложите новые жгуты проводки по штатным местам, закрепите их. Подключите все разъемы и клеммы к соответствующим компонентам. Убедитесь в надежности соединений. | Отвертки, ключи, стяжки кабельные (по необходимости). |
| Проверка и запуск | Подключите аккумуляторную батарею (сначала плюсовую клемму, затем минусовую). Проверьте работу всех электрических систем (освещение, приборы, стартер, зажигание). Запустите двигатель и убедитесь в его стабильной работе. | Мультиметр (для проверки напряжения и сопротивления), контрольная лампа, помощник (для проверки сигналов). |
| Дополнительные рекомендации | При необходимости замените поврежденные клеммы или разъемы. Используйте термоусадочную трубку для дополнительной изоляции. При возникновении проблем обратитесь к специалисту. | Набор для обжима клемм, термоусадочная трубка, фен строительный. |
Интересные факты
Вот несколько интересных фактов о схеме электропроводки Газели с двигателем 402 и замене проводки своими руками:
-
Простота конструкции: Электропроводка Газели 402 отличается относительно простой схемой, что делает её доступной для самостоятельной замены. Многие автомобилисты могут справиться с этой задачей, имея базовые навыки работы с электрикой и инструментами.
-
Системы диагностики: В современных версиях Газели могут быть установлены системы диагностики, которые позволяют выявлять неисправности в электропроводке. Это значительно упрощает процесс поиска проблем и позволяет избежать ненужных затрат на ремонт.
-
Устойчивость к коррозии: Проводка Газели часто подвергается воздействию влаги и коррозии, особенно в условиях российских зим. Использование качественных изоляционных материалов и герметиков при замене проводки может значительно продлить срок службы электрической системы автомобиля.
Дополнительные материалы для замены
Кроме приобретения новой электропроводки, которая соответствует установленному мотору, необходимо заменить и следующие компоненты:
- Высоковольтные провода;
- Электронный коммутатор (в более поздних моделях моторов серии ЗМЗ-402);
- Катушку зажигания;
- Реле контроля заряда аккумулятора;
- Контактную группу блока предохранителей;
- Замок зажигания.
Места, требующие монтажных работ
Укладка жгута проводов не является сложным делом, тем более, что места их закрепления на раме предусмотрены изначально (желоба, технологические отверстия и т.п.).
Однако, по сложности, работы по замене подразделяются на зоны ответственности:
- Подкапотное пространство;
- Салон автомобиля;
- Задняя часть кузова.
Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Более сложными являются салон и подкапотное пространство.
Читайте также:
Монтаж проводки на автомобиле Газель
Проводка на Газель 402 делится на несколько зон.
При раскладке нового комплекта проводов на свободной поверхности сразу становится очевидной его структура:
- Длинный и тонкий жгут предназначен для задней части автомобиля;
- Более короткий жгут используется для салона;
- Самый объемный по количеству проводов и разъемов – для подкапотного пространства.
Работы по замене проводки начинаются с кабины:
- Устанавливаем жгут в салоне;
- Протягиваем второй жгут проводов под капот и фиксируем его;
- Протягиваем задний жгут по раме, соединяем разъемы, ориентируясь на цвет проводов;

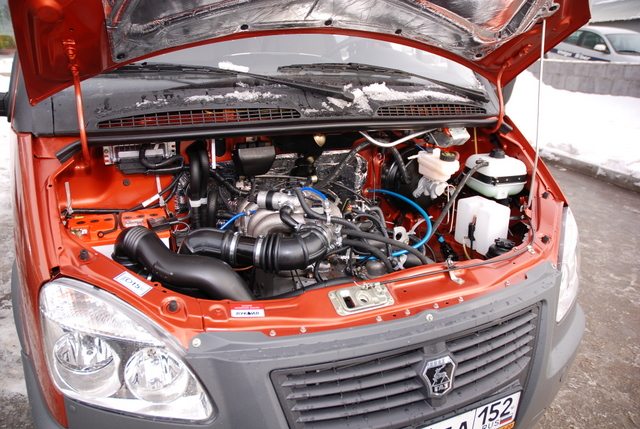

В подкапотном пространстве:
- Разделяем жгут на правую и левую стороны, опираясь на длину и разъемы;
- Подключаем коммутатор;
- Проводим провод к генератору;
- Соединяем регулятор напряжения;
- Подключаем катушку зажигания;
- Соединяем клеммы стеклоочистителя и реле поворотов;
Рекомендация: проводка Газель 402 имеет цветовые обозначения, которые соответствуют схеме, аналогично электропроводке Газели Бизнес.

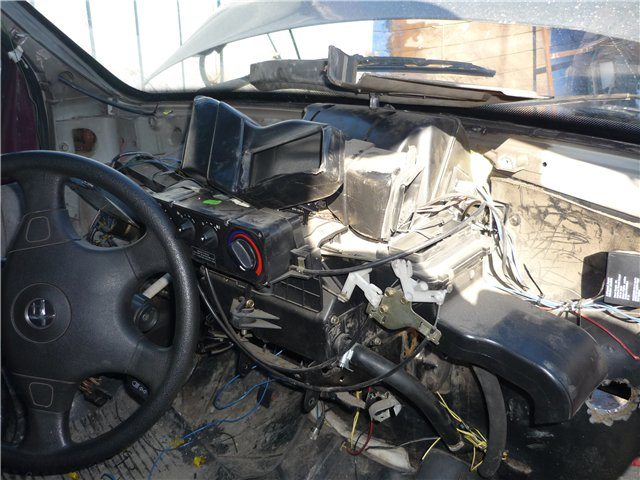

В кабине:
- Подключаем разъем к блоку предохранителей;
- Проводим провод к отопителю;
- Соединяем переключатель света на рулевой колонке;
- На панели приборов подключаем центральный переключатель головного света, кнопку аварийной сигнализации и приборы.
Выводы: следуя заводской схеме электропроводки Газели, независимо от модели – 406 или другой, можно самостоятельно заменить старые провода, соблюдая условные и цветовые обозначения.
Проверка и тестирование электрической системы после замены
После завершения замены электропроводки на Газели с двигателем 402, крайне важно провести тщательную проверку и тестирование электрической системы. Это позволит убедиться в правильности выполненных работ и избежать возможных неисправностей в будущем.
-
Читайте также:
Первым шагом в проверке электрической системы является визуальный осмотр всех соединений и проводов. Убедитесь, что все разъемы надежно зафиксированы, а провода не имеют повреждений или изоляционных дефектов. Особое внимание следует уделить местам, где провода проходят через металлические элементы кузова, так как они могут подвергаться механическому воздействию и износу.
Далее, необходимо проверить целостность цепей с помощью мультиметра. Установите прибор в режим измерения сопротивления и проверьте каждую цепь на наличие обрывов. Если сопротивление в цепи бесконечно, это указывает на обрыв, который необходимо устранить.
После проверки целостности проводки, переходите к тестированию электрических компонентов. Начните с аккумулятора: проверьте его напряжение, которое должно составлять около 12.6 В в состоянии покоя. Затем проверьте генератор, запустив двигатель и измерив напряжение на клеммах аккумулятора. Оно должно находиться в пределах 13.5-14.5 В, что указывает на правильную работу генератора.
Следующим этапом является проверка работы всех электрических систем автомобиля. Включите фары, поворотники, стеклоочистители и другие электрические устройства, чтобы убедиться, что они функционируют корректно. Обратите внимание на возможные мерцания или нестабильную работу, которые могут указывать на проблемы с проводкой или соединениями.
Не забудьте протестировать систему зажигания. Для этого проверьте работу свечей зажигания и катушек. Если двигатель не запускается или работает нестабильно, это может быть связано с неправильной проводкой или неисправными компонентами.
После завершения всех проверок и тестов, рекомендуется провести пробную поездку на автомобиле. Это поможет выявить возможные проблемы в реальных условиях эксплуатации. Обратите внимание на любые необычные звуки, запахи или поведение автомобиля во время движения.
Если в процессе проверки были выявлены какие-либо неисправности, их необходимо устранить до того, как автомобиль будет использоваться в обычном режиме. Важно помнить, что правильная работа электрической системы является залогом безопасности и надежности вашего автомобиля.
Вопрос-ответ
В какую сторону крутится бегунок на 402 двигателе?
Бегунок должен стоять против контакта 1-го цилиндра, а остальные провода идут против часовой стрелки в порядке 1–2–4–3, как и указывал выше в технических характеристиках.
Ресурс 402 двигателя?
ЗМЗ-402 выпускался с 1968 по 2017 год, периодически подвергаясь лёгкой модернизации. В итоге их было выпущено в количестве 6 125 136 штук. Заявленный ресурс мотора 250 тыс. км до капитального ремонта, однако многие владельцы автомобилей с подобным мотором говорят о 300 — 400 тыс.
Какой порядок зажигания у двигателя 402 на Газели?
Система зажигания для двигателя 402 должна соответствовать следующим параметрам: правильный порядок работы цилиндров: 1, 2, 4, 3. Направление вращения ротора трамблера: против часовой стрелки. Угол опережения на центробежном механизме: 15-18°.
Советы
СОВЕТ №1
Перед началом работы обязательно изучите схему электропроводки вашего автомобиля. Это поможет вам лучше понять, какие провода и соединения вам нужно заменить, а также избежать ошибок при подключении.
СОВЕТ №2
Используйте качественные инструменты и материалы. При замене проводки важно использовать изолированные инструменты и провода, соответствующие стандартам, чтобы обеспечить безопасность и долговечность вашей работы.
СОВЕТ №3
Не забывайте о маркировке проводов. Перед тем как отсоединять старую проводку, пометьте каждый провод, чтобы потом было легче подключить новые провода на свои места. Это значительно упростит процесс сборки.
СОВЕТ №4
После завершения замены проводки обязательно проверьте все соединения и протестируйте систему. Убедитесь, что все работает корректно, и нет коротких замыканий, прежде чем закрывать доступ к проводам.
