Схема электропроводки ГАЗ 66: особенности системы зажигания и освещения

В статье рассмотрим схему электропроводки автомобиля ГАЗ 66, акцентируя внимание на системе зажигания и освещения. Понимание электрической схемы и замена проводки важны для надежной работы автомобиля в сложных условиях. Предоставим пошаговую инструкцию, а также фото и видео-уроки, которые помогут вам самостоятельно выполнить замену проводки, сэкономив на ремонте и повысив уверенность в техническом обслуживании автомобиля.

Особенности электрооборудования

Военное назначение автомобиля накладывает определенные требования на все его системы и компоненты. В частности, к электрооборудованию предъявляются следующие требования:

1. Обеспечение надежной защиты проводки от электромеханических помех;
2. Наличие дублирующих основных элементов или резервных схем их работы;
3. Высокая ремонтопригодность в полевых условиях с возможностью самостоятельного ремонта.

Для справки: проводка автомобиля использует традиционную схему, характерную для контактного зажигания карбюраторных двигателей. Тем не менее, некоторые элементы и узлы были разработаны с уникальными характеристиками, что было необходимо для условий эксплуатации.

Часто армейский автомобиль ГАЗ 66 выполнял задачи радиоэлектронной разведки и раннего обнаружения противника. Поэтому электрооборудование должно было обеспечивать максимальную защиту, так как потеря боевой единицы могла привести к серьезным последствиям для выполнения боевой задачи.

Эксперты отмечают, что схема электропроводки ГАЗ 66 представляет собой уникальное сочетание простоты и надежности, что делает этот автомобиль популярным среди любителей внедорожников. Особенности системы зажигания включают использование контактной системы, что обеспечивает стабильную работу двигателя в различных условиях. Однако, такая система требует регулярного обслуживания, что может быть недостатком для некоторых владельцев.

Что касается освещения, то ГАЗ 66 оснащен достаточно мощными фарами, что обеспечивает хорошую видимость в темное время суток. Тем не менее, эксперты подчеркивают, что для повышения безопасности рекомендуется модернизировать систему освещения, установив более современные светодиоды. В целом, грамотное обслуживание и возможные доработки системы электропроводки могут значительно улучшить эксплуатационные характеристики автомобиля.

https://youtube.com/watch?v=nzij06nN06g

Система зажигания

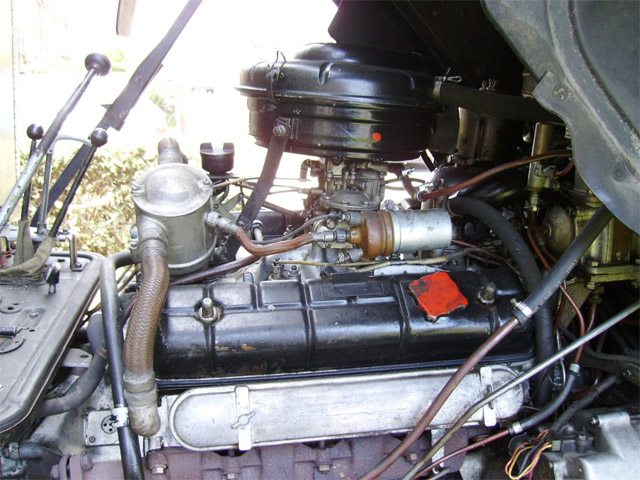

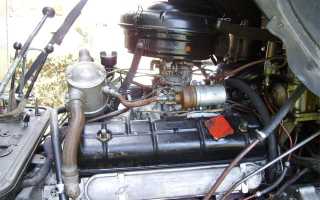

Для защиты системы зажигания, проводка ГАЗ 66 выполнена в экранированном варианте:

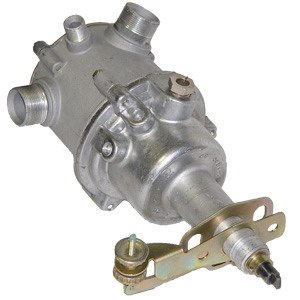

1. Корпус трамблера помещен в герметичный металлический стакан;
2. Высоковольтные провода к свечам имеют металлическую оплетку;
3. На свечи одеты металлические колпаки, выполняющие роль экрана.

Конструкция основных узлов выполнена таким образом, чтобы система зажигания сохраняла свою работоспособность и при преодолении водных преград. В частности:

1. В корпус трамблера с помощью гибкого шланга подается с ресивера избыточное давление, препятствующее проникновению воды внутрь;
2. Высоковольтные провода оснащены герметичными колпаками;
3. Катушка зажигания также помещена в герметичный корпус (см. также схему электропроводки ГАЗ 3307).

Справочно: при преодолении вброд рек и озер водителю предписывалось снимать шкив с привода вентилятора охлаждения двигателя. Это необходимо для того, чтобы уберечь радиатор, поскольку в воде вентилятор создает водную струю, способную вывести его из строя.

Также к системе зажигания были предусмотрены аварийные схемы работы. В частности, заводская инструкция при выходе из строя катушки зажигания или трамблера предписывала следующий алгоритм действий:

1. Отсоединить провод генератора от катушки зажигания;
2. Присоединить к аварийному вибратору;
3. Запустить двигатель и поддерживать частоту вращения не выше 2000 об/мин;
4. Двигаться с одинаковой скоростью не более 50 км (см. также схему электропроводки ГАЗ 3110).

При движении на резервной системе зажигания аварийный вибратор исполняет роль катушки и трамблера, постоянно генерируя искру с частотой 250-400 Гц. При этом:

1. мощность двигателя снижается, что накладывает ограничения на буксируемый прицеп;
2. автомобиль может проехать еще 50 км, что достаточно для выполнения поставленных командованием задач.

Справочно: на последующих версиях автомобиля устанавливалось транзисторное зажигание. Однако, как и прежде система комплектовалась резервной схемой работы на случай выхода из строя ее электронных компонентов.

Интересные факты

Вот несколько интересных фактов о схеме электропроводки ГАЗ 66, особенно в контексте системы зажигания и освещения:

1. Система зажигания с контактной катушкой: ГАЗ 66 использует классическую контактную систему зажигания, что делает его более простым в обслуживании, но требует регулярной проверки и замены контактных групп. Это позволяет водителям самостоятельно проводить мелкий ремонт, что особенно важно в условиях полевых работ.

2. Двухконтурная система освещения: В ГАЗ 66 реализована двухконтурная система освещения, что обеспечивает надежность работы фар и других осветительных приборов. Если один контур выходит из строя, второй продолжает функционировать, что особенно важно в условиях плохой видимости или в ночное время.

3. Электрическая схема с учетом эксплуатации: Схема электропроводки ГАЗ 66 была разработана с учетом условий эксплуатации автомобиля в сложных климатических и дорожных условиях. Это включает в себя защиту от коррозии, использование прочных материалов и возможность быстрого доступа к элементам системы для ремонта, что делает его идеальным для военных и сельскохозяйственных нужд.

Электросхема газ 66

Система освещения

По осветительным устройствам можно легко различить гражданскую версию ГАЗ 66 и ее военный аналог:

1. Первое поколение (выпуск с 1963 по 1968 годы) и второе (с 1968 по 1985 годы) предназначались исключительно для армии;
2. Третье поколение автомобиля (с 1985 года) стало использоваться в гражданском секторе.

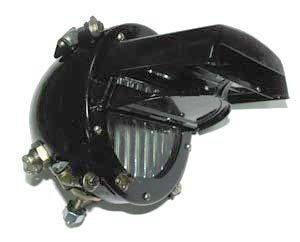

Для военных модификаций главным приоритетом было обеспечить скрытность автомобиля в темное время суток, в то время как для гражданских версий задача была совершенно иной:

1. Обеспечить видимость габаритов машины на дорогах общего пользования;
2. Обеспечить водителю хороший обзор дорожной ситуации из кабины.

Информация к сведению: С 1981 года на ГАЗ 66 начали устанавливать новые осветительные приборы, включая увеличенные оранжевые подфарники.

Помимо внешних осветительных устройств, существовали и гражданские версии автомобиля, адаптированные для эксплуатации в суровых зимних условиях. Например, северный вариант ГАЗ 66-92 комплектовался:

1. Кабиной с усиленной теплоизоляцией;
2. Двойными стеклами;
3. Дополнительным отопителем в салоне и предпусковым подогревателем;
4. Аккумулятором с увеличенной емкостью;
5. Дополнительными противотуманными фарами.

Особенности комплектации

Оставаясь сугубо армейским автомобилем, ГАЗ 66 использовался во множестве вариантов, среди которых можно выделить различные исполнения кузовов:

1. Обитаемые кузова-фургоны, предназначенные для обеспечения полноценного отдыха личного состава;
2. Ремонтные мастерские;
3. Командно-штабные машины;
4. Автоцистерны и топливозаправщики;
5. Инженерную технику (фильтровальные станции, бурильные установки);
6. Санитарные машины;
7. Передвижные полевые кинотеатры;
8. Автомобили продовольственной и тыловой службы.

Справочно: все варианты кузовов имели собственную проводку, систему освещения и жизнеобеспечения от внешних и автономных источников энергии – либо электросеть напряжением 220 (реже 380 В), либо 12 В бортовой источник питания.

Наиболее сложные в электронной сфере были варианты кузовов ГАЗ 66:

1. Радиотехнические средства связи и управления;
2. Топографические станции для определения координат воинских формирований;
3. Системы залпового огня;
4. Системы химической защиты и обеззараживания;
5. Средства обеспечения ракетных подвижных комплексов;
6. Аэродромная техника (радиопеленгаторы, посадочные маяки);
7. Системы телефонной и телеграфной связи.

В перечне электротехнического оборудования присутствовали генераторы повышенной мощности, радиостанции, вычислительные комплексы, навигационные системы, системы спутниковой связи, универсальные источники питания и другая специальная аппаратура, сведения о которой представляют военную тайну.

https://youtube.com/watch?v=evsy-QkRtoY

Выводы

В этой статье мы постарались раскрыть особенности и уникальность автомобиля ГАЗ 66. Если у вас есть гражданская версия этого транспортного средства, то видео, представленное в статье, а также приведенные электросхемы помогут вам лучше понять нюансы эксплуатации и обслуживания (также смотрите схему электропроводки ЗИЛ 130).

Система управления электрооборудованием

Система управления электрооборудованием автомобиля ГАЗ 66 включает в себя несколько ключевых компонентов, которые обеспечивают надежную работу как системы зажигания, так и освещения. Основными элементами этой системы являются аккумуляторная батарея, генератор, реле, предохранители и различные переключатели.

Аккумуляторная батарея служит источником электроэнергии для запуска двигателя и питания всех электрических систем автомобиля. В ГАЗ 66 используется свинцово-кислотная батарея, которая обеспечивает необходимую мощность для запуска двигателя и работы электрооборудования. Важно следить за состоянием аккумулятора, так как его заряд влияет на работу всех систем.

Генератор, установленный на ГАЗ 66, отвечает за выработку электроэнергии во время работы двигателя. Он преобразует механическую энергию в электрическую и подает её на аккумулятор и другие электрические устройства. Генератор имеет встроенный регулятор напряжения, который поддерживает стабильный уровень напряжения в системе, предотвращая перезарядку аккумулятора и повреждение электрооборудования.

Реле и предохранители играют важную роль в защите электрических цепей от перегрузок и коротких замыканий. Предохранители устанавливаются в распределительном щите и защищают отдельные цепи, такие как освещение, система зажигания и другие устройства. При перегрузке предохранитель срабатывает и разрывает цепь, что предотвращает повреждение проводки и оборудования.

Переключатели, используемые в ГАЗ 66, обеспечивают управление различными системами автомобиля. Например, переключатель зажигания включает и выключает систему зажигания, а также может включать освещение. Важно, чтобы все переключатели работали исправно, так как их неисправность может привести к сбоям в работе электрооборудования.

Система управления электрооборудованием также включает в себя различные датчики и индикаторы, которые информируют водителя о состоянии систем. Например, индикатор зарядки аккумулятора показывает, работает ли генератор должным образом, а датчики температуры и давления масла помогают контролировать состояние двигателя.

В целом, система управления электрооборудованием ГАЗ 66 является сложным и важным элементом, который обеспечивает надежную работу автомобиля. Правильное обслуживание и диагностика всех компонентов этой системы помогут избежать серьезных поломок и продлить срок службы автомобиля.
