Блок цилиндров — ключевой элемент двигателя, влияющий на работу автомобиля. В статье рассмотрим устройство блока цилиндров, основные неисправности, с которыми сталкиваются автовладельцы, и рекомендации по ремонту этого узла своими руками. Умение выявлять и устранять проблемы с блоком цилиндров поможет сэкономить на ремонте и продлить срок службы автомобиля.

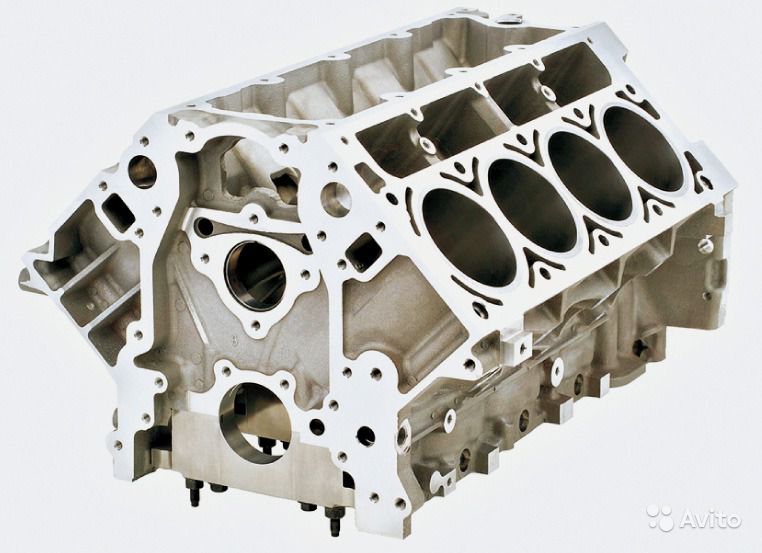

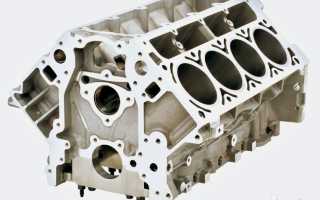

Устройство блока цилиндров
Внутри блока расположены сквозные отверстия с гладкими стенками, в которых движутся поршни. В нижней части находится постель, где подшипники фиксируют концы коленчатого вала. Здесь также размещена поверхность для крепления поддона, который вместе с блоком образует картер для смазочного масла.
Верхняя часть блока имеет гладкую поверхность, к которой болтами крепится головка блока цилиндров. Цилиндры формируются из головки и блока. Сбоку блок оснащен кронштейнами для крепления к кузову автомобиля.
Внутри цилиндров могут быть установлены специальные гильзы, которые монтируются с помощью специализированных механизмов. Гильзы часто используются в алюминиевых цилиндровых блоках.
Все компоненты, соединяющиеся с двигателем, имеют уплотнительные прокладки, предотвращающие утечку масла. При ремонте головки блока цилиндров рекомендуется заменять все эти прокладки.
Эксперты в области автомобильного ремонта отмечают, что ремонт блока цилиндров своими руками требует не только знаний, но и определенного опыта. Это сложный процесс, который включает в себя диагностику, разборку и сборку двигателя, а также замену изношенных деталей. Специалисты подчеркивают важность использования качественных инструментов и запчастей, так как это напрямую влияет на долговечность и работоспособность двигателя.
Кроме того, эксперты рекомендуют тщательно изучить техническую документацию и следовать инструкциям, чтобы избежать ошибок. Неправильная сборка может привести к серьезным повреждениям и дорогостоящему ремонту. В то же время, при наличии необходимых навыков и терпения, самостоятельный ремонт блока цилиндров может стать не только экономически выгодным, но и увлекательным занятием для автолюбителей.
Что подлежит ремонту в блоке цилиндров?
В ходе проведения ремонта, рекомендуется применение специального оборудования, которое представляет собой расточной станок. Тем не менее, нельзя исключать и пользование ручными средствами, такими, как дрель. Для этого необходимо соорудить специальную насадку для расточки каналов блока цилиндров.
Перед началом выполнения работ, необходимо оценить состояние БЦ, найти неисправности и провести соответствующий ремонт.

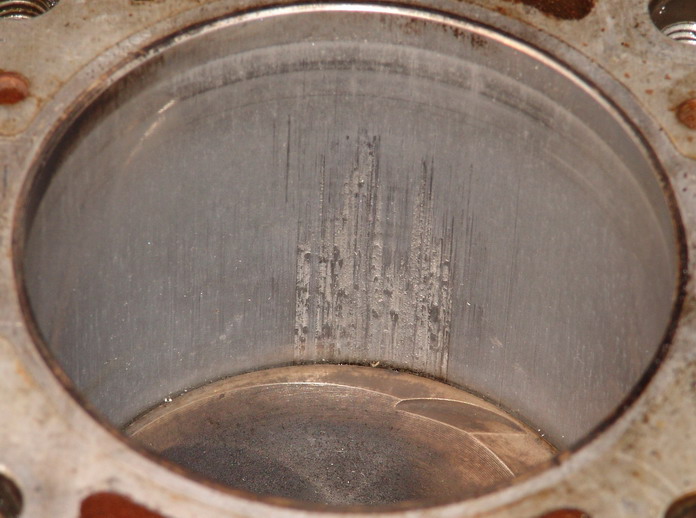

1. Выработка поверхности рабочей части цилиндров. Является самым известным дефектом и встречается довольно часто. Устраняется путем расточки цилиндров и последующего шлифования. Таким образом, можно избавиться от различных царапин и впадин на поверхности цилиндра, которые мешают нормальному функционированию узла.
Естественный износ цилиндров происходит по причине длительной эксплуатации автомобиля. Данное явление неизбежно и, чаще всего, возникает в верхней мертвой точке. Однако, есть и другой вид износа, который появляется из-за зазоров в подшипнике коленчатого вала. Деталь начинает болтаться, а вместе с ней и шатуны, которые с помощью поршней наносят повреждения цилиндрам блока.
Читайте также:
2. Надлом или обрывы шатунов. Это очень серьезная неисправность, которая происходит из-за плохой смазки шатунного подшипника. Он разбалтывается и в конечном итоге нарушает структуру шатуна, что приводит к многочисленным разрушениям как внутри цилиндров, так и самого коленчатого вала. Неисправность исправляется расточкой цилиндра и заменой поврежденных деталей.
3. Повреждения клапана. Происходит из-за разрушения седла и дает начало появлению на поверхности верхней части цилиндра различных дефектов. Имеет, также неблаготворное влияние и на головку блока цилиндров.
4. Трещины и задиры в гильзе. Является самой редкой неисправностью и происходит по причине неправильной затяжки болтов головки блока.
| Этап ремонта | Необходимые инструменты и материалы | Возможные проблемы и их решения |
|---|---|---|
| Демонтаж блока цилиндров | Подъемник, ключи, головки, отвертки, съемники, герметик для прокладок, защитные очки, перчатки | Затрудненный доступ к крепежным элементам, поломка крепежа. Решение: использование специальных инструментов, аккуратность при работе. |
| Диагностика блока цилиндров | Микрометр, нутромер, линейка, калибр, индикатор биения, компрессометр | Трещины, износ цилиндров, повреждения посадочных мест. Решение: замена блока, расточка и хонингование цилиндров, ремонт повреждений сваркой или холодной сваркой. |
| Расточка и хонингование цилиндров (при необходимости) | Расточной станок, хонинговальный станок, специальные инструменты для расточки и хонингования, измерительные приборы | Неправильный размер цилиндров, повреждение поверхности цилиндров. Решение: повторная обработка, использование качественных инструментов и соблюдение технологии. |
| Замена направляющих втулок (при необходимости) | Специальный инструмент для запрессовки втулок, молоток, оправки, направляющие втулки | Повреждение втулок, затрудненная запрессовка. Решение: использование специального инструмента, аккуратность при работе. |
| Замена поршневых колец (при необходимости) | Поршневые кольца, специальный инструмент для установки колец | Повреждение поршневых колец, неправильная установка. Решение: использование качественных колец, соблюдение технологии установки. |
| Сборка блока цилиндров | Герметик для прокладок, прокладки, болты, гайки, динамометрический ключ | Неправильная установка прокладок, недостаточный затяг болтов. Решение: использование качественных прокладок и герметика, соблюдение момента затяжки болтов. |
| Проверка герметичности | Компрессометр, специальное оборудование для проверки герметичности | Утечки воздуха. Решение: повторная проверка, устранение утечек. |
Интересные факты
Вот несколько интересных фактов о ремонте блока цилиндров своими руками:
-
Материалы и технологии: Современные блоки цилиндров часто изготавливаются из алюминия, что делает их легче и улучшает теплоотвод. Однако алюминий требует особого подхода при ремонте, так как его легко повредить. Использование специальных сварочных технологий, таких как TIG-сварка, позволяет эффективно восстанавливать поврежденные участки.
-
Точность и измерения: При ремонте блока цилиндров критически важна точность. Даже малейшие отклонения в геометрии могут привести к неправильной работе двигателя. Для этого используются специальные инструменты, такие как микрометры и штангенциркули, которые позволяют точно измерять размеры и выявлять деформации.
-
Проблемы с перегревом: Одной из основных причин повреждения блока цилиндров является перегрев двигателя. При ремонте важно не только восстановить сам блок, но и выявить причины перегрева, такие как неисправные термостаты, забитые радиаторы или утечки охлаждающей жидкости. Это поможет избежать повторных проблем в будущем.
Видео – Как отремонтировавь блок цилиндров самому
Скрытые неисправности блока
Есть ряд повреждений, которые невозможно обнаружить невооруженным глазом. Если вы их не найдете, это значит, что после ремонта блока, спустя 10 тысяч километров, вы можете столкнуться и с другими проблемами двигателя, которые быстро выведут его из строя.
1. Деформация. Данная неисправность, чаще всего, происходит по вине автомобильных конструкторов, которые не провели специальные мероприятия по снятию внутреннего напряжения чугуна. Чтобы исправить данный дефект, необходимо нагреть двигатель до специальной температуры и сразу же произвести механическую обработку.
Помимо этого, деформация блока цилиндров может произойти из-за неравномерного, по всему объему, нагрева блока, что также происходит по вине производителя.
2 . Трещины в блоке. Такая проблема достаточно распространенная и узнать о ней очень трудно, так как данные трещины невидимы не вооруженным глазом. Трещина в блоке может возникнуть при перепадах температур (например, если вылить холодную воду на горячий двигатель) или при замерзании и расширении воды внутри блока.
В последнем случае, обнаружить трещину очень легко, так как она будет иметь большие размеры, и дальнейшая эксплуатация двигателя станет невозможной. После этого, блок ремонту не подлежит и его необходимо заменить целым аналогом.
После исправлений деформации двигателя, необходимо провести ремонт постели, предназначенной для крепления подшипника коленчатого вала. Хотя, чаще всего, он становится необходимым, если был выведен из строя подшипник коленчатого вала.
Если вы случайно испортили резьбу отверстий для болтов и шпилек, то восстановить их трудоспособность не составит труда. Для этого просверлите отверстие и избавьтесь от старой резьбы. После этого, с помощью метчика нарежьте новую резьбу и подгоните другую шпильку.
Как видите, на теории ремонт блока цилиндров выглядит легко и просто, однако, там есть некоторые мелкие проблемы, которые подлежат ремонту только на специальном оборудовании. Если вы не имеете таких приспособлений, то лучше отвезти деталь к опытному мастеру.
Необходимые инструменты и материалы для ремонта
Инструменты
Для успешного ремонта блока цилиндров вам понадобятся следующие инструменты:
- Набор ключей и головок – для демонтажа и монтажа различных крепежных элементов. Рекомендуется использовать как метрические, так и дюймовые размеры.
- Динамометрический ключ – необходим для точного затяжки болтов, что особенно важно для обеспечения герметичности соединений.
- Отвертки – как плоские, так и крестовые, для работы с различными винтами и крепежами.
- Плоскогубцы и кусачки – для захвата и обрезки проводов и мелких деталей.
- Молоток – для легкого постукивания по деталям, если это необходимо.
- Штангенциркуль – для измерения размеров и проверки износа деталей.
- Ключи для свечей зажигания – если ваш двигатель оснащен свечами, вам понадобятся специальные ключи для их извлечения.
- Набор для снятия и установки поршней – может включать в себя специальные инструменты для работы с кольцами и поршнями.
Материалы
При ремонте блока цилиндров вам также понадобятся следующие материалы:
- Прокладки – новые прокладки для блока цилиндров, головки блока и других соединений, чтобы обеспечить герметичность.
- Смазочные материалы – масла и герметики, которые помогут предотвратить утечки и обеспечить надежную работу двигателя.
- Запчасти – в зависимости от состояния вашего блока цилиндров, могут понадобиться новые поршни, кольца, втулки и другие детали.
- Чистящие средства – для удаления старого масла, грязи и отложений с поверхности блока цилиндров и других деталей.
- Антикоррозийные средства – для обработки металлических поверхностей после ремонта, чтобы предотвратить коррозию.
Дополнительные рекомендации
Перед началом ремонта блока цилиндров рекомендуется ознакомиться с технической документацией на ваш двигатель, чтобы понять особенности конструкции и порядок выполнения работ. Также полезно иметь под рукой инструкции по ремонту, которые могут содержать полезные советы и рекомендации от опытных механиков.
Не забывайте о безопасности: используйте защитные очки и перчатки, чтобы избежать травм во время работы. Хорошая освещенность рабочего места также поможет вам избежать ошибок и повысить качество ремонта.
Вопрос-ответ
Что можно использовать для ремонта треснувшего блока двигателя?
K&W FiberLock — это самый передовой продукт для ремонта треснувших прокладок головок и блоков двигателя. Когда в блоке или системе охлаждения есть трещина или отверстие, давление в системе вызывает накопление тепла вокруг трещины.
Чем можно заделать трещину в блоке цилиндров?
Для устранения микротрещин можно воспользоваться стеклотканью и эпоксидной пастой. Для этого поверхность обезжиривается, и после этого поэтапно накладываются слои стеклоткани и пасты. Количество слоев зависит от масштабов трещин, но важно помнить, что финишным слоем всегда должен быть слой эпоксидной пасты.
-
Читайте также:
Можно ли восстановить поверхность блока двигателя?
Блоки цилиндров могут нуждаться в восстановлении плоскостности или улучшении качества поверхности, или даже фрезеровании для изменения высоты деки по разным причинам. Поверхность деки на блоке может нуждаться в восстановлении, если она не гладкая или плоская.
Советы
СОВЕТ №1
Перед началом ремонта блока цилиндров обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять особенности конструкции и спецификации, которые могут повлиять на процесс ремонта.
СОВЕТ №2
Используйте качественные инструменты и материалы. Некачественные инструменты могут повредить детали блока цилиндров, а использование неподходящих герметиков или прокладок может привести к утечкам и другим проблемам.
СОВЕТ №3
Обязательно очищайте все поверхности перед сборкой. Наличие грязи или старого герметика может привести к неправильной герметизации и, как следствие, к серьезным поломкам в будущем.
СОВЕТ №4
Если у вас нет опыта в ремонте двигателей, рассмотрите возможность консультации с профессионалом или просмотра обучающих видео. Это поможет избежать распространенных ошибок и повысит качество выполненной работы.
