Реле стартера ВАЗ 2110 — ключевой элемент системы запуска, отвечающий за подачу электрического сигнала на стартер. Знание его расположения, принципа работы и методов проверки поможет владельцам ВАЗ 2110 быстро диагностировать и устранять проблемы с запуском двигателя. В статье рассмотрим, где находится реле стартера, как проверить его работоспособность и как заменить его, что позволит избежать лишних затрат на услуги автосервиса и самостоятельно поддерживать автомобиль в исправном состоянии.
Что такое реле стартера?
Когда автолюбители обсуждают реле стартера, многие имеют в виду втягивающее реле. Оно изменяет положение муфты свободного хода, выдвигая шестерню для запуска двигателя. После запуска двигателя реле отключается, и муфта возвращается в исходное положение, задвигая шестерню. Это продлевает срок службы шестерни и защищает стартер.
Однако реле стартера отличается от втягивающего реле. Это электронное устройство, подключенное к цепи питания стартера, которое замыкает и размыкает цепь в зависимости от скорости и времени вращения коленчатого вала.
При активации стартера срабатывает контроллер, который включает реле стартера, если число оборотов коленчатого вала меньше 500 в минуту. Если в течение 20 секунд двигатель не запускается и число оборотов не превышает 500, реле размыкается, отключая цепь питания стартера.
Если двигатель запустился и число оборотов превысило 500 в минуту, а стартер продолжает работать, реле также размыкается и не включится, пока двигатель не остановится. Это предотвращает случайное включение стартера при работающем двигателе.
Эксперты отмечают, что реле стартера ВАЗ 2110 играет ключевую роль в системе запуска автомобиля. Оно отвечает за передачу электрического сигнала от ключа зажигания к стартеру, обеспечивая его работу. При неисправности реле могут возникнуть проблемы с запуском двигателя, что часто приводит к необходимости диагностики и замены компонента. Специалисты рекомендуют периодически проверять состояние реле, особенно в холодное время года, когда нагрузка на электрическую систему возрастает. Также важно использовать оригинальные запчасти или качественные аналоги, чтобы избежать дополнительных проблем. Правильный уход за реле стартера может значительно продлить срок службы автомобиля и обеспечить его надежную работу.
Для чего нужно реле стартера?
Данное реле предназначено для выполнения следующих задач:
1. Разгрузка, производимая на контактах замка зажигания.
2. Предотвращение случайного залипания контактов в замке зажигания. Актуально в случаях, когда тяговое реле продолжает работу при запущенном двигателе.
3. Отключение питания стартера, если ключ по неизвестным причинам продолжает включать стартер при работающем двигателе.
| Неисправность | Признаки | Возможные причины |
|---|---|---|
| Стартер не крутит | Полное отсутствие реакции на включение зажигания. | Неисправное реле стартера, обрыв в цепи питания реле, неисправный стартер, разряженная батарея, окисленные контакты. |
| Стартер крутит слабо | Двигатель медленно вращается при попытке запуска. | Разряженная батарея, окисленные контакты, неисправный стартер (бендикс, обмотки), низкое напряжение в бортовой сети. |
| Стартер крутит постоянно | Двигатель не запускается, стартер продолжает вращаться после отпускания ключа зажигания. | Залипание контактов реле стартера, неисправность замка зажигания, короткое замыкание в цепи управления реле. |
| Стартер щелкает | Характерный щелчок при включении зажигания, стартер не вращается. | Разряженная батарея, окисленные контакты реле стартера или на клеммах аккумулятора, неисправное реле стартера, неисправный стартер (бендикс). |
Интересные факты
Вот несколько интересных фактов о реле стартера ВАЗ 2110:
-
Функция реле: Реле стартера ВАЗ 2110 выполняет ключевую роль в запуске двигателя. Оно служит для управления подачей напряжения на стартер, позволяя избежать перегрузки проводки и переключателей. Это особенно важно, так как стартер требует значительного тока для запуска двигателя.
-
Устойчивость к перегреву: Реле стартера ВАЗ 2110 разработано с учетом высокой нагрузки, которую испытывает при запуске двигателя. Оно имеет встроенные защитные механизмы, которые предотвращают его перегрев и выход из строя, что увеличивает срок службы компонента.
-
Совместимость с другими моделями: Реле стартера, используемое в ВАЗ 2110, часто совместимо с другими моделями автомобилей ВАЗ, что делает его замену и обслуживание более удобными. Это позволяет владельцам легко находить запчасти и проводить ремонтные работы без необходимости искать специфические компоненты.
Где находится реле стартера и как проверить его работу?

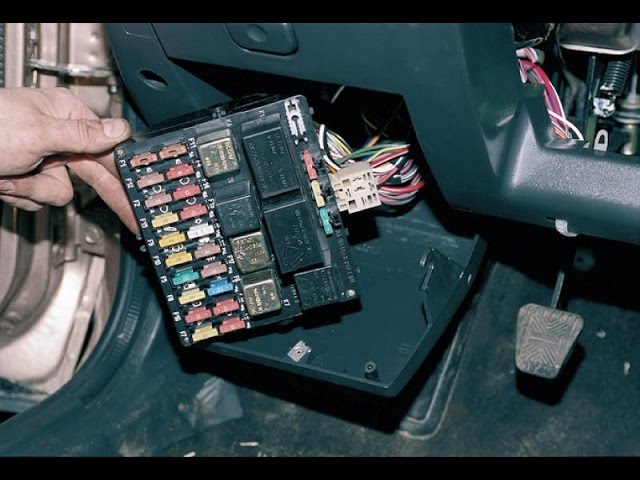

Если вы ищете реле на стартере, вы ошибаетесь. Оно находится в блоке реле и предохранителей в углу панели салона автомобиля. Это навесной элемент, установленный в специальный белый разъем.
Чтобы проверить его работоспособность, прокрутите двигатель без искры в течение 20 секунд. Если реле исправно, стартер отключится по истечении этого времени.

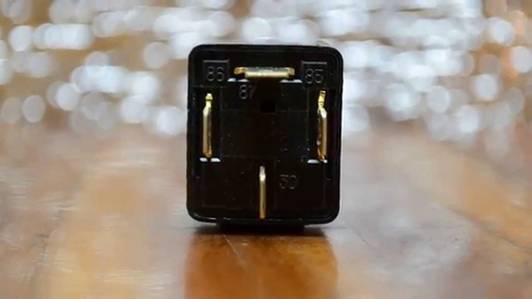

Как поменять реле стартера?
В случае, если реле стартера не срабатывает, необходимо провести его замену. Для этого отсоедините минусовую клемму аккумулятора и откройте блок предохранителей и реле. Усилием пальцев вытащите реле и установите на его место новое.
Внимание! Устанавливать любые другие реле с такими же контактами запрещено! Реле стартера имеет соответствующую маркировку, согласно которой производится установка нового. Это значит, что при установке нового реле, оно должно иметь точно такую же маркировку.
Можно ли установить такое реле на ВАЗ 2110, где оно не предусмотрено?
Если ваш автомобиль выпущен в ранний период, возможно, у вас нет реле стартера. Однако вы можете установить его самостоятельно, чтобы защитить стартер от износа и поломок.
Что нужно приобрести:
- Провода с сечением 1,5 квадратных миллиметров.
- Наконечники в виде колец диаметром 6 и 8 миллиметров — по одному.
- Разъемы типа «мама» — 5 штук.
- Штекер типа «папа» — 1 штука.
- Дополнительное реле, доступное в магазине автозапчастей.
Видео – Установка реле стартера ВАЗ-2110

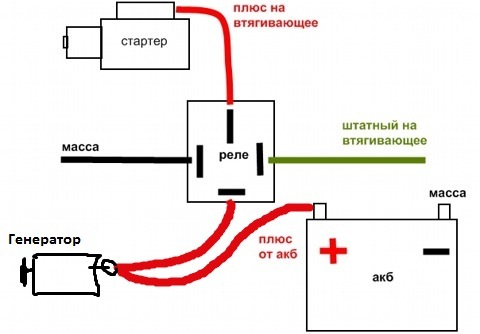

1. Выберите место для установки реле в подкапотном пространстве и закрепите его.
2. Отсоедините провод красного цвета от плоского вывода втягивающего реле и соедините его с «папой», протянутым от нового реле.
3. Провод с кольцом 8 мм оденьте на «плюс» стартера и зафиксируйте дополнительной гайкой. Второй конец провода присоедините к контакту 87, расположенному на новом реле.
4. На свободный контакт втягивающего реле наденьте провод с разъемом «мама» и протяните к контакту 30.
5. Последний контакт 85 соедините с массой автомобиля при помощи любого короткого провода.
6. После монтажа проводов проведите их изоляцию и, по возможности, закройте их от влаги. Также, защитите их от вращающихся частей двигателя, чтобы исключить возможность их обрыва.
Внимание! На некоторых автомобилях отсутствие реле подобного типа не говорит об ее острой необходимости! Вполне возможно, что оно не устанавливается из-за особенностей электрической схемы. Именно поэтому, данная инструкция актуальна только для автомобиля ВАЗ 2110.
Вот и все. Установка дополнительного реле прошла успешно. Удачи на дорогах!
Типичные неисправности реле стартера и их диагностика
Реле стартера ВАЗ 2110, как и любое другое электрическое устройство, может подвергаться различным неисправностям, которые могут привести к проблемам с запуском двигателя. Понимание типичных неисправностей и методов их диагностики поможет автовладельцам быстро выявить и устранить проблему.
Одной из самых распространенных неисправностей реле стартера является его поломка из-за перегрева. Это может произойти в результате длительной работы стартера или из-за плохого контакта в электрической цепи. При перегреве реле может заклинить, что приведет к невозможности запуска двигателя. Для диагностики этой проблемы необходимо проверить, не перегревается ли само реле, а также состояние проводки и соединений.
Еще одной распространенной проблемой является окисление контактов реле. Окисление может привести к плохому контакту, что, в свою очередь, вызывает нестабильную работу стартера. Для диагностики этой неисправности следует визуально осмотреть контакты реле на наличие коррозии и окисления. Если они имеют видимые повреждения, их необходимо очистить или заменить.
Читайте также:
Также стоит обратить внимание на саму цепь питания реле. Если реле не получает достаточного напряжения, оно не сможет выполнить свою функцию. Для проверки напряжения можно использовать мультиметр, измерив его на входе реле. Если напряжение ниже нормы, необходимо проверить предохранители, проводку и переключатель зажигания.
Неисправности могут также возникнуть из-за механических повреждений реле. Удары или вибрации могут привести к повреждению внутренних компонентов. В этом случае реле может работать нестабильно или вообще не срабатывать. Для диагностики следует проверить целостность корпуса реле и его внутренних частей.
Наконец, стоит упомянуть о возможных проблемах с самим стартером. Если стартер неисправен, это может привести к тому, что реле будет срабатывать, но стартер не будет вращаться. В таком случае необходимо проверить стартер на работоспособность, а также состояние его соединений и проводки.
В заключение, диагностика реле стартера ВАЗ 2110 включает в себя проверку на перегрев, окисление контактов, состояние цепи питания, механические повреждения и работоспособность стартера. Правильная и своевременная диагностика поможет избежать серьезных проблем с запуском двигателя и продлить срок службы автомобиля.
Вопрос-ответ
Какова основная функция реле стартера на ВАЗ 2110?
Основная функция реле стартера на ВАЗ 2110 заключается в управлении подачей электрического тока к стартеру. Оно замыкает цепь, позволяя стартеру получать питание от аккумулятора, что необходимо для запуска двигателя.
Как определить, что реле стартера неисправно?
Неисправность реле стартера можно определить по нескольким признакам: стартер не срабатывает при повороте ключа зажигания, слышен щелчок реле, но стартер не вращается, или стартер работает, но с перебоями. Также можно проверить реле с помощью мультиметра на наличие напряжения.
Как заменить реле стартера на ВАЗ 2110?
Для замены реле стартера на ВАЗ 2110 необходимо сначала отключить аккумулятор, затем снять старое реле, отсоединив провода. Установите новое реле на место, подключите провода и снова подключите аккумулятор. После этого проверьте работу стартера.
Советы
СОВЕТ №1
Перед заменой реле стартера ВАЗ 2110 обязательно проверьте его работоспособность с помощью мультиметра. Это поможет избежать ненужных затрат на покупку нового реле, если проблема заключается в другом компоненте системы запуска.
СОВЕТ №2
При установке нового реле убедитесь, что все соединения надежно закреплены и не имеют коррозии. Плохие контакты могут привести к сбоям в работе стартера и повторным поломкам.
СОВЕТ №3
Регулярно проверяйте состояние проводки и предохранителей, связанных с реле стартера. Изношенные или поврежденные провода могут вызвать проблемы с запуском двигателя, даже если само реле в порядке.
СОВЕТ №4
Если у вас возникают постоянные проблемы с запуском, рассмотрите возможность установки дополнительного реле для повышения надежности системы. Это может помочь избежать перегрузок и продлить срок службы стартера.
