Поплавковая камера карбюратора обеспечивает стабильную работу двигателя ВАЗ 2107, так как уровень топлива в ней влияет на подачу горючей смеси в цилиндры. В статье рассмотрим устройство и принцип работы поплавковой камеры, а также предоставим инструкцию по регулировке уровня топлива. Правильная настройка этого элемента карбюратора улучшит динамические характеристики автомобиля и поможет избежать проблем с запуском и работой двигателя, что будет полезно владельцам ВАЗ 2107.
Устройство и назначение поплавковой камеры карбюратора
Карбюратор — устройство для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.

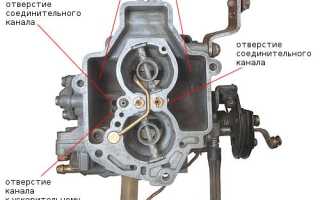

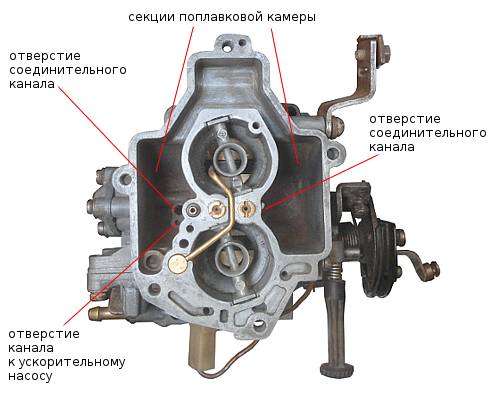

Ключевым элементом карбюратора является поплавковая камера, которая заполняется бензином и определяет его работу. Объем стандартной поплавковой камеры составляет до 100 см³.
Поплавковая камера включает поплавок, закрепленный на оси с рычагом. В верхней части камеры находится игольчатый клапан, отвечающий за подачу топлива. Эта камера расположена в нижней части карбюратора и имеет боковое отверстие для выхода бензина в систему подачи.
Когда уровень бензина в камере понижается, поплавок опускается, открывая игольчатый клапан и позволяя бензину поступать. При заполнении камеры поплавок поднимается, и рычаг закрывает клапан, прекращая подачу бензина. Этот цикл продолжается, пока работает двигатель.
Регулировка поплавковой камеры карбюратора на ВАЗ 2107 является важной процедурой, влияющей на работу двигателя и его экономичность. Эксперты отмечают, что правильная настройка уровня топлива в камере обеспечивает оптимальное смешивание с воздухом, что, в свою очередь, способствует стабильной работе мотора. При слишком высоком уровне топлива возможны проблемы с переливом, что приводит к увеличению расхода и загрязнению свечей зажигания. С другой стороны, низкий уровень может вызвать перебои в работе двигателя и затруднения при запуске. Специалисты рекомендуют регулярно проверять и корректировать уровень поплавка, используя специальные инструменты и следуя инструкциям производителя. Это позволит не только продлить срок службы карбюратора, но и улучшить общую производительность автомобиля.
Регулировка уровня поплавковой камеры ВАЗ 2107
Мы уже говорили, что работа поплавковой камеры прямо определяет расход топлива. Дело в том, что ее непосредственное назначение – прием и дальнейшее хранение бензина, а значит, если она будет использовать слишком много топлива для своей работы, карбюратор будет не экономичным. Кроме того, при слишком экономичном уровне работы камеры, мотор может потерять мощность или не запуститься совсем. Для этого производят регулировку уровня поплавковой камеры карбюратора, то есть, под этим словом понимают установку положения поплавка или изменение фаз открывания и запирания игольчатого клапана.
Регулировка поплавковой камеры процедура не сложная. Для этого нужно иметь минимальное представление об устройстве карбюратора.
- Прежде чем приступать к выполнению настроек, нужно иметь исправную систему зажигания и бензиновый насос. Все клапаны и жиклеры карбюратора должны быть чистыми и никоим образом не должны препятствовать нормальной подаче топлива в камеру.
- Установите автомобиль на ровную площадку и запустите двигатель. Дайте ему поработать на холостых оборотах в течение 30 секунд и заглушите. За это время уровень поплавковой камеры должен достигнуть настроенных значений, для последующего его сравнивания с нормой. Пока мотор теплый, откройте капот и выкрутите три гайки, на которых крепится крышка воздушного фильтра. Иногда вместо них могут быть «барашки». Снимите крышку и вытащите фильтр из корпуса. После этого, открутите четыре гайки крепления корпуса воздушного фильтра к карбюратору.
- Открутите болт, фиксирующий трос привода ручного управления воздушной заслонкой карбюратора. Вытащите трос из зацепления, а после этого, отсоедините тяги привода управления воздушной заслонкой посредством педали. Последним ослабьте хомут, фиксирующий шланг подачи топлива и снимите последний со штуцера карбюратора.
- Теперь нужно разобрать карбюратор на две части. Для этого с помощью крестовой отвертки выкрутите несколько болтов крепления верхней части агрегата к нижней. Далее снимите верхнюю часть, там вы найдете поплавок, подвешенный на оси и игольчатый клапан.

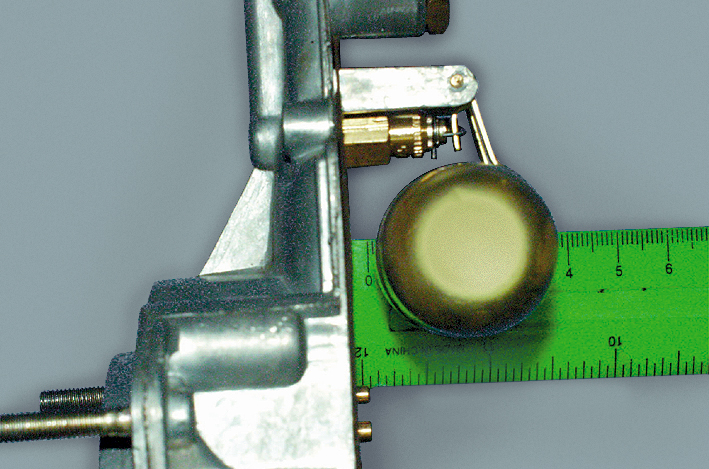

- После небольшой разборки карбюратора, в нижней части останется сама камера, которая будет наполнена определенным уровнем топлива. Этот уровень нужно замерить при помощи линейки и сравнить с нормируемыми значениями. Все величины уровней поплавковой камеры можно разделить на две основных (для ВАЗ 2107): «Солекс» и карбюратор «ДААЗ». Для первой группы карбюраторов уровень наполнения камеры не должен превышать 23 миллиметров от верхнего края камеры, а для «ДААЗ» – половина высоты камеры.
Можно определить норму и самостоятельно. Для этого измерьте высоту поплавковой камеры и разделите на 2. То есть, норма уровня должна составлять половину камеры. Но учтите, что это примерное значение, которое уже давно применяется для всех моделей «Жигулей».
Если фактический уровень камеры отличается от нормы, необходимо подогнуть язычок поплавка таким образом, чтобы клапан перекрывался раньше или поздно, в соответствии со стороной отклонения.
Например, если уровень камеры слишком низок, то подогните язычок в сторону поплавка, а если слишком большой, то в обратную сторону. После этого установите верхнюю часть карбюратора на место и проведите сборку всех узлов в обратной последовательности. Дальнейшей процедурой необходимо выставить обороты холостого хода и снизить уровень потребления топлива к минимуму с помощью вращения двух винтов – качества и количества смеси.
| Параметр регулировки | Описание | Возможные последствия неправильной регулировки |
|---|---|---|
| Уровень топлива в поплавковой камере | Расстояние от верхнего края поплавка до плоскости посадочной поверхности карбюратора. | Бедная или богатая топливная смесь, переливы топлива, нестабильная работа двигателя, плохой запуск. |
| Изгиб поплавка | Правильное положение поплавка относительно оси. | Неправильный уровень топлива в камере, переливы или недостаток топлива. |
| Герметичность поплавковой камеры | Отсутствие подсоса воздуха или протечек топлива. | Нестабильная работа двигателя, плохой запуск, повышенный расход топлива. |
| Ход поплавка | Свободное перемещение поплавка без заеданий. | Неправильное срабатывание иглового клапана, переливы или недостаток топлива. |
Интересные факты
Вот несколько интересных фактов о поплавковой камере карбюратора и её регулировке на ВАЗ 2107:
-
Принцип работы: Поплавковая камера карбюратора ВАЗ 2107 работает по принципу поддержания постоянного уровня топлива. Поплавок, плавающий на поверхности топлива, регулирует подачу топлива из бензобака в карбюратор. Если уровень топлива падает, поплавок опускается, открывая клапан для подачи топлива, и наоборот. Это обеспечивает стабильную работу двигателя и предотвращает его остановку из-за нехватки топлива.
-
Регулировка уровня топлива: Правильная регулировка уровня топлива в поплавковой камере критически важна для оптимальной работы двигателя. Если уровень слишком низкий, двигатель может “задушиться” из-за недостатка топлива, а если слишком высокий, это может привести к переливу и образованию “жидкой” смеси, что также негативно сказывается на работе двигателя и увеличивает расход топлива.
-
Влияние на экономичность: Неправильная регулировка поплавковой камеры может существенно повлиять на экономичность автомобиля. Например, если уровень топлива в камере слишком высок, это может привести к увеличению расхода топлива и ухудшению динамики автомобиля. Поэтому важно периодически проверять и настраивать поплавковую камеру для достижения оптимальных характеристик работы двигателя.
Видео – Как высставить уровень топлива для карбюратора ОЗОН
Регулировка поплавковой камеры карбюратора проста и доступна каждому автомобилисту с необходимыми инструментами и временем.
Частые проблемы и их решения при регулировке поплавковой камеры
Регулировка поплавковой камеры карбюратора на ВАЗ 2107 может быть сопряжена с рядом проблем, которые могут негативно сказаться на работе двигателя. Ниже рассмотрим наиболее распространенные проблемы и способы их решения.
1. Неправильный уровень топлива в поплавковой камере
Одной из самых частых проблем является неправильный уровень топлива в поплавковой камере. Если уровень слишком низкий, двигатель может работать на бедной смеси, что приведет к потере мощности и увеличенному расходу топлива. Если уровень слишком высокий, это может вызвать перелив, что приведет к затоплению карбюратора и проблемам с запуском.
Решение: Для проверки уровня топлива необходимо снять крышку поплавковой камеры и измерить его уровень с помощью линейки. Оптимальный уровень должен находиться на уровне края поплавка. Если уровень не соответствует норме, необходимо отрегулировать высоту поплавка, подогнув его рычаг или изменив положение поплавкового винта.
2. Заклинивание поплавка
Заклинивание поплавка может произойти из-за загрязнений или износа. Это приводит к тому, что поплавок не может правильно регулировать подачу топлива, что также вызывает проблемы с работой двигателя.
Решение: Для устранения этой проблемы необходимо разобрать карбюратор и очистить поплавок и его механизм от загрязнений. Важно также проверить целостность поплавка на наличие трещин или повреждений, которые могут привести к его утечке.
3. Неисправность игольчатого клапана
Игольчатый клапан отвечает за подачу топлива в поплавковую камеру. Если он не закрывается полностью, это может привести к переливу топлива и затоплению карбюратора.
- Читайте также:
Решение: Для проверки игольчатого клапана необходимо убедиться, что он свободно движется и не заедает. Если клапан поврежден или изношен, его следует заменить. Также стоит проверить состояние седла клапана, так как его повреждение может привести к утечкам.
4. Неправильная настройка винта регулировки
Винт регулировки поплавковой камеры может быть неправильно настроен, что также влияет на уровень топлива. Неправильная настройка может привести к нестабильной работе двигателя и увеличенному расходу топлива.
Решение: Для корректной настройки винта необходимо обратиться к технической документации, где указаны рекомендуемые параметры. Обычно винт регулируется до тех пор, пока не будет достигнут стабильный уровень работы двигателя.
5. Повреждение прокладок и уплотнений
Износ или повреждение прокладок и уплотнений могут привести к утечкам топлива, что также негативно сказывается на работе карбюратора.
Решение: При обнаружении утечек необходимо заменить поврежденные прокладки и уплотнения. Рекомендуется использовать оригинальные запчасти, чтобы избежать проблем с совместимостью.
Регулировка поплавковой камеры карбюратора требует внимательности и аккуратности. Правильная диагностика и устранение проблем помогут обеспечить стабильную работу двигателя и продлить срок службы карбюратора. Не забывайте о регулярном обслуживании и проверке состояния всех компонентов карбюратора для предотвращения возможных неисправностей.
Вопрос-ответ
Как проверить уровень топлива в поплавковой камере карбюратора?
Для проверки уровня топлива в поплавковой камере необходимо снять крышку карбюратора и установить его в вертикальное положение. Затем откройте дренажный винт, чтобы слить немного топлива. Уровень топлива должен находиться на уровне нижнего края поплавка. Если уровень ниже, возможно, потребуется отрегулировать высоту поплавка.
Что делать, если поплавковая камера протекает?
Если поплавковая камера протекает, сначала проверьте состояние прокладок и уплотнений. Если они изношены, их необходимо заменить. Также стоит проверить сам поплавок на наличие трещин или повреждений, которые могут привести к утечке. В некоторых случаях может потребоваться замена всей камеры.
Как правильно отрегулировать поплавок в карбюраторе ВАЗ 2107?
Для регулировки поплавка необходимо снять крышку карбюратора и проверить его положение. Поплавок должен быть установлен так, чтобы он закрывал топливный клапан при достижении определенного уровня топлива. Обычно это достигается путем изменения высоты поплавка с помощью регулировочных винтов или изгиба его рычажка. После регулировки проверьте уровень топлива еще раз.
Читайте также:
Советы
СОВЕТ №1
Перед началом регулировки поплавковой камеры карбюратора обязательно ознакомьтесь с технической документацией на ваш автомобиль. Это поможет вам понять, какие параметры необходимо установить и какие инструменты могут понадобиться.
СОВЕТ №2
При регулировке уровня топлива в поплавковой камере используйте специальный мерный стакан или шприц. Это обеспечит точность измерений и поможет избежать ошибок, которые могут привести к неправильной работе двигателя.
СОВЕТ №3
Не забывайте проверять состояние поплавка и его механизмов. Если поплавок поврежден или заедает, это может привести к неправильной регулировке и проблемам с подачей топлива. При необходимости замените поплавок на новый.
СОВЕТ №4
После завершения регулировки обязательно проведите тест-драйв автомобиля. Обратите внимание на работу двигателя на разных оборотах и условиях. Это поможет выявить возможные проблемы и убедиться, что регулировка выполнена правильно.
