В статье рассмотрим реле противотуманных фар для ВАЗ 2110, акцентируя внимание на различиях в заводской комплектации. Узнаете, как установить реле самостоятельно, особенности задних противотуманных фар, а также советы по выбору и цене необходимых компонентов. Информация будет полезна как опытным автолюбителям, так и новичкам, желающим улучшить функциональность автомобиля и повысить безопасность в условиях плохой видимости.
Историческая справка
Четырехдверный седан ВАЗ 2110 производился Волжским автозаводом с 1995 по 2007 год. В отличие от традиционных моделей «жигулей», эта машина была представлена как автомобиль более высокого сегмента.
В частности, данная модель имела следующие особенности:
- электронную систему управления двигателем (ЭСУД);
- диагностический блок (бортовой компьютер);
- в конструкции кузова активно применялся оцинкованный металл;
- кузов окрашивался по новой, более современно разработанной технологии.
Эксперты отмечают, что реле противотуманных фар на ВАЗ 2110 могут значительно различаться в зависимости от заводской комплектации автомобиля. В базовых версиях часто устанавливаются простые реле, которые обеспечивают лишь минимальную функциональность. В более продвинутых комплектациях могут использоваться реле с дополнительными функциями, такими как автоматическое включение при определенных условиях освещения или интеграция с другими системами автомобиля.
Кроме того, различия могут касаться и качества компонентов: в более дорогих версиях используются реле, обладающие повышенной надежностью и устойчивостью к внешним воздействиям. Это может существенно повлиять на долговечность работы противотуманных фар. Таким образом, выбор комплектации может оказать значительное влияние на эксплуатационные характеристики автомобиля, что важно учитывать при покупке или модернизации ВАЗ 2110.
Особенности электрооборудования
Кроме того, автопроизводителем осуществлялась заводская подготовка под установку:
- электрических стеклоподъемников;
- гидроусилителя руля;
- противотуманных фар в переднем бампере.
Обратите внимание!
ЭСУД устанавливалась даже на ВАЗ-2110 с карбюраторной системой питания и имела отличия от более поздних моделей с инжекторной системой впрыска топлива.
| Год выпуска ВАЗ 2110 | Тип реле ПТФ | Место установки реле ПТФ |
|---|---|---|
| До 2000 года | 4-контактное (обычно 90.3747) | Под капотом, в монтажном блоке |
| 2000-2004 год | 5-контактное (обычно 90.3747-10) | Под капотом, в монтажном блоке |
| После 2004 года | 5-контактное (часто 90.3747-10 или аналоги) | Под капотом, в монтажном блоке (могут быть изменения в схеме подключения) |
Интересные факты
Вот несколько интересных фактов о реле противотуманных фар на ВАЗ 2110 и их различиях в заводской комплектации:
-
Разные версии реле: В зависимости от года выпуска и комплектации ВАЗ 2110, могут использоваться разные типы реле для противотуманных фар. Например, на более ранних моделях могли устанавливать реле с меньшей мощностью, в то время как более поздние версии оснащались реле, способными выдерживать более высокие нагрузки, что связано с улучшением электрической схемы автомобиля.
-
Функциональные отличия: В некоторых комплектациях ВАЗ 2110 противотуманные фары могут быть связаны с системой освещения так, что они автоматически включаются при включении ближнего света. В других версиях это может быть реализовано только через отдельный переключатель, что влияет на удобство использования и безопасность.
-
Совместимость с другими моделями: Реле противотуманных фар на ВАЗ 2110 часто совместимо с другими моделями ВАЗ, такими как ВАЗ 2109 или ВАЗ 2111. Это позволяет владельцам легко находить замену или модернизировать систему освещения, однако важно учитывать различия в проводке и подключении, чтобы избежать проблем с работой фар.

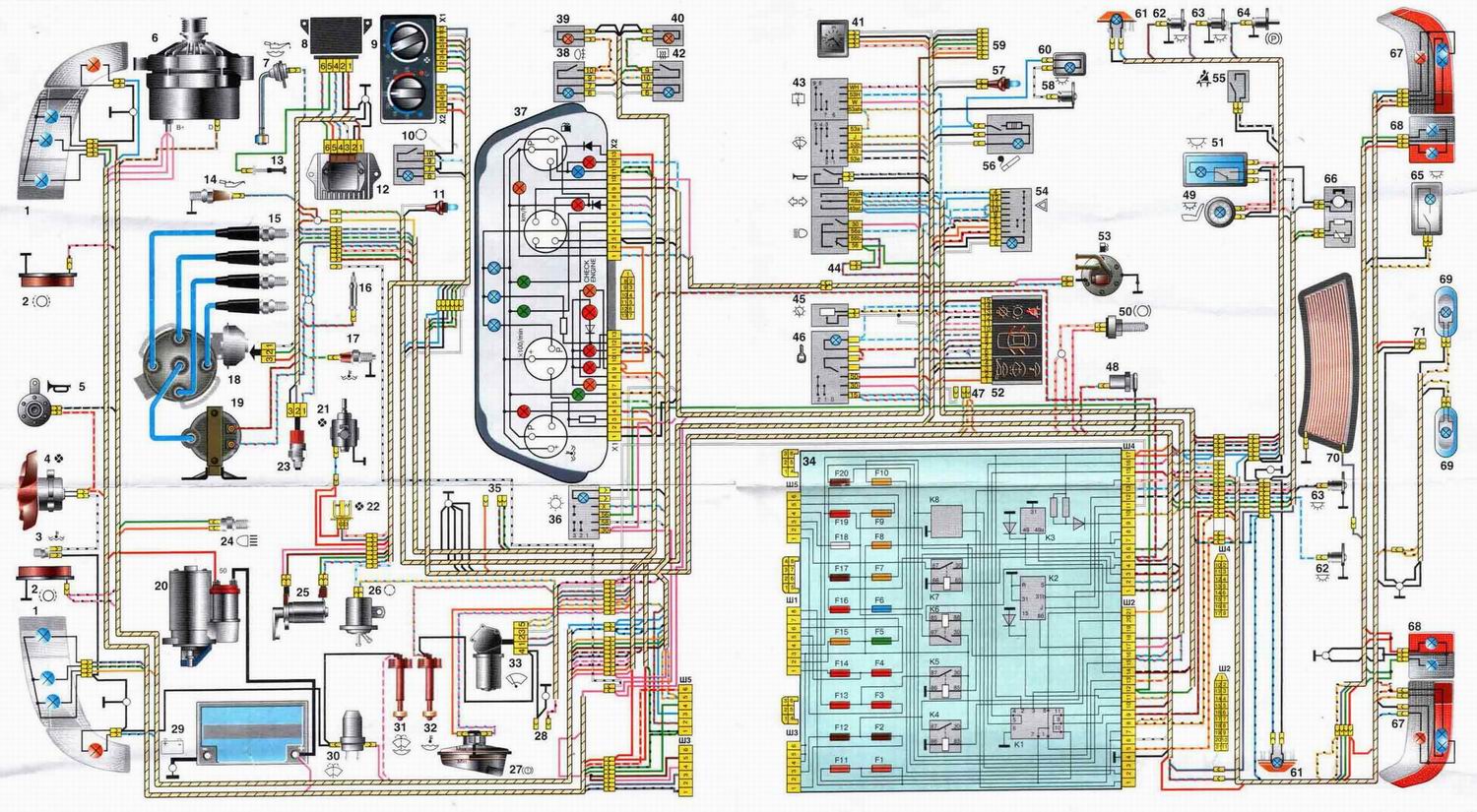

Электрическая схема ВАЗ 2110
Справочная информация: на автомобилях с карбюратором кнопка активации задних противотуманных фар имела промежуточное положение, что обеспечивало фиксацию и служило защитой для контактов.
Внедрение системы впрыска топлива и электронного зажигания значительно увеличило требования к электрическим компонентам. Ток стал более мощным, и многим устройствам понадобились реле для защиты. (Смотрите также статью «Установка противотуманных фар на Гранту: особенности».)
По этой причине, начиная с 2000 года, на моделях с электронной системой возникла необходимость в более надежной защите контактов. В результате в цепь управления противотуманными фарами между кнопкой в салоне и положительным полюсом была добавлена реле. Кроме того, кнопка была заменена на двухрежимную.
Обратите внимание!
Двухрежимный нефиксируемый алгоритм работы подразумевает, что кнопка выполняет функцию активации цепи реле. Это означает, что она замыкает контакты малым током, что позволяет избежать прохождения высокого напряжения через свои контакты.
Читайте также:
На представленной иллюстрации указано:
- противотуманные фары (передние);
- реле активации противотуманных фар с выводами 30, 85, 86 и 87;
- монтажный блок, к которому подключается реле;
- переключатель наружного освещения на приборной панели;
- кнопка активации противотуманных фар;
Также обозначены следующие элементы:
- к источнику питания (генератору и аккумуляторной батарее);
- к кнопке выключателя освещения приборов.
Противотуманные фары ВАЗ 2110
Владельцы автомобилей десятого семейства разных лет выпуска оказались в неравном положении, поскольку, во-первых, имели разную электрическую схему:
- Кнопка включения задних ПТФ с фиксацией и без реле защиты (в моделях до 2000 г. в.);
- Кнопка без фиксации и с реле в цепи включения ПТФ (модели с 2000 г. в.).

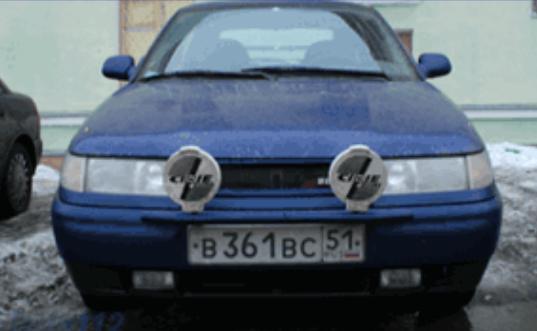

Во-вторых, на первых моделях установка ПТФ в переднем бампере была не предусмотрена. Т.е. при возникновении желания у владельца, ему необходимо самому решать все вопросы с монтажом. Либо приобретать доработанный бампер, цена на который слишком высока. (См. также статью Установка противотуманных фар на Шевроле Лачетти: особенности.)
Обратите внимание!
Устанавливая ПТФ в бампер, обязательно закажите и изготовление наклеек на фары.
Эта пленка убережет стекла от летящих камней и веток растений.
Обслуживание ПТФ

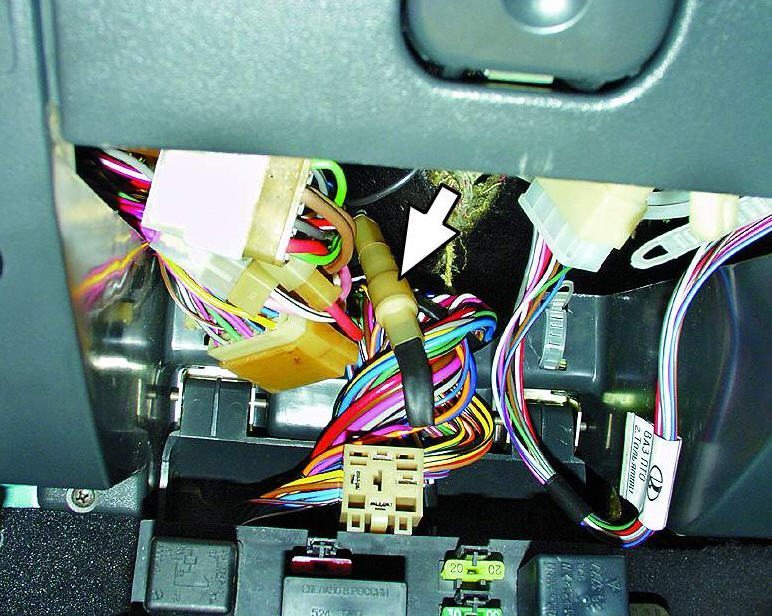

Многие владельцы автомобилей первой серии «десяток» не знают, где расположен предохранитель для противотуманных фар, и не имеют представления о том, как его заменить в случае поломки.
На моделях, выпущенных после 2000 года, предохранители собраны в одном блоке.
Вот их технические характеристики:
-
Читайте также:
- Плавкий предохранитель для задних противотуманных фар обозначается как F20 и рассчитан на ток в 7,5А;
- Предохранитель F4 на 10А отвечает за защиту правой передней противотуманки;
- За левую переднюю противотуманку отвечает предохранитель F14 на 10А.
Также изменился алгоритм работы противотуманных фар.
В частности:
- Фары активируются нажатием кнопки, которая подает питание на реле типа 113.3747, находящееся в монтажном блоке;
- Включение противотуманных фар на автомобилях ВАЗ 2110 возможно только при установленном переключателе света в положение наружного освещения.
Это означает, что противотуманные фары могут быть включены только вместе с габаритными огнями или ближним светом фар. При этом активация отображается для водителя с помощью светового индикатора на кнопке и на приборной панели.
Замена ламп в передних фарах не вызывает особых трудностей, так как они установлены в удобном для обслуживания положении. Однако с задними лампами могут возникнуть некоторые сложности, так как вся конструкция блок-фары расположена в крышке багажника.
В заключение
Выражаем уверенность, что изложенный в данной статье материал поможет владельцам «десятки» лучше разобраться в особенностях работы штатных противотуманок. А на видео в этой статье вы найдете дополнительные материалы по данной теме.
Совместимость с другими моделями ВАЗ
Реле противотуманных фар на ВАЗ 2110 имеют свои особенности, которые могут варьироваться в зависимости от года выпуска и комплектации автомобиля. Однако, важно отметить, что многие элементы электрической системы ВАЗ 2110 имеют схожесть с другими моделями ВАЗ, что может повлиять на совместимость реле.
ВАЗ 2110, как и другие автомобили семейства ВАЗ, использует реле для управления различными электрическими системами, включая противотуманные фары. Реле, используемое в ВАЗ 2110, может быть совместимо с реле, установленными на других моделях, таких как ВАЗ 2108, ВАЗ 2109 и ВАЗ 2111. Это связано с тем, что многие компоненты этих автомобилей разрабатывались на одной платформе и имеют схожие электрические схемы.
Тем не менее, несмотря на общие черты, важно учитывать, что различия в проводке и конфигурации могут привести к несовместимости. Например, реле противотуманных фар на ВАЗ 2110 может иметь отличия в номиналах и типах разъемов по сравнению с реле, установленными на более ранних моделях, таких как ВАЗ 2106. Поэтому, прежде чем заменять реле, рекомендуется внимательно изучить техническую документацию и электрические схемы конкретной модели.
-
Читайте также:
Также стоит отметить, что некоторые владельцы автомобилей ВАЗ 2110 могут устанавливать реле от других моделей, чтобы улучшить функциональность или повысить надежность работы противотуманных фар. В этом случае важно убедиться, что новое реле соответствует требованиям по мощности и напряжению, чтобы избежать повреждения электрической системы автомобиля.
В заключение, совместимость реле противотуманных фар ВАЗ 2110 с другими моделями ВАЗ возможна, но требует внимательного подхода и учета всех технических характеристик. Рекомендуется консультироваться с профессионалами или использовать оригинальные запчасти, чтобы гарантировать надежную и безопасную работу системы освещения автомобиля.
Вопрос-ответ
Какое реле отвечает за ПТФ ВАЗ 2110?
58378702 Реле ЗПТФ 23. 3777 предназначено для включения и отключения задних противотуманных фонарей автомобиля в соответствии с алгоритмом по правилу 048 ЕЭК ООН: 1.
Какое реле отвечает за фары ВАЗ 2110?
Реле электронное ДХО-30Б предназначено для управления мощностью фар дальнего света, что позволяет использовать их в качестве дневных ходовых огней.
Какое реле нужно для противотуманок?
Набор для подключения противотуманных фар ПФ12. В состав набора входит блок управления (реле 37.3787) со жгутом проводов и коннекторами.
Можно ли ставить светодиодные противотуманные фары на ВАЗ 2110?
Можно ли ставить светодиодные лампы в фары автомобиля? Если коротко: нет, нельзя. Это нарушение статьи 12.5 КоАП РФ, которое влечет за собой штраф в размере 500 рублей и запрет на эксплуатацию автомобиля до устранения несоответствия.
Советы
СОВЕТ №1
При выборе реле противотуманных фар для ВАЗ 2110, обратите внимание на его совместимость с вашей моделью. Разные комплектации могут иметь различные электрические схемы, поэтому важно проверить, какое именно реле использовалось на вашем автомобиле.
СОВЕТ №2
Если вы планируете заменить реле, рекомендуется использовать оригинальные запчасти или качественные аналоги. Это обеспечит надежную работу противотуманных фар и минимизирует риск возникновения электрических проблем.
СОВЕТ №3
Перед установкой нового реле, обязательно проверьте состояние проводки и разъемов. Поврежденные или корродированные соединения могут привести к неправильной работе фар, даже если реле новое и исправное.
-
Читайте также:
СОВЕТ №4
Не забывайте о регулярной проверке и обслуживании противотуманных фар. Даже при наличии исправного реле, важно следить за состоянием ламп и их настройкой, чтобы обеспечить максимальную видимость в условиях плохой погоды.
