В статье рассмотрим схему проводки мотоцикла ИЖ Планета 5, акцентируя внимание на головном свете, генераторе и контрольных приборах. Правильная электропроводка обеспечивает надежную работу мотоцикла и безопасность на дороге. Мы предлагаем видео-инструкцию по монтажу проводки своими руками, что позволит сэкономить на ремонте и приобрести навыки обслуживания. Также представлены фотографии, которые помогут лучше понять процесс и избежать распространенных ошибок.
Особенности мотоцикла
Согласно установленным стандартам в отрасли, мотоцикл имел следующий буквенно-цифровой индекс:
- ИЖ 7.107-010 – это базовая версия;

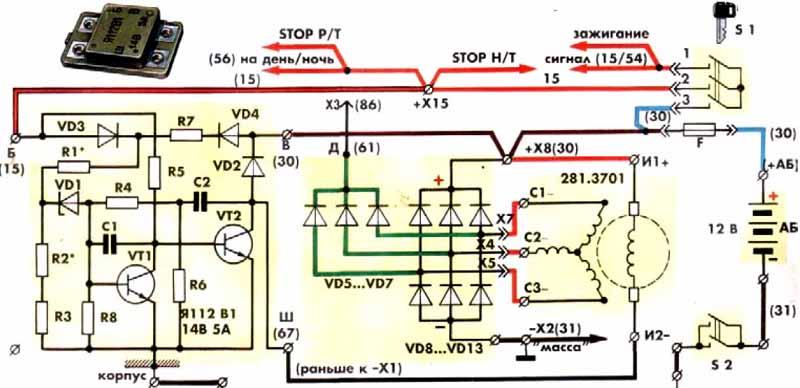

- ИЖ 7.107-020 уже был оборудован новой системой смазки и улучшенной передней подвеской. Также стоит отметить, что электропроводка мотоцикла ИЖ Планета 5 включала бесконтактную систему зажигания, не зависящую от аккумулятора;
- ИЖ 7.107-030 получил пружинно-гидравлический амортизатор и модернизированный тормозной механизм заднего колеса;
- ИЖ 7.107-040 выпускался с измененной кинематикой и усовершенствованным тормозом переднего колеса. Схема электропроводки на ИЖ Планета 5 оставалась бесконтактной вплоть до 2008 года.
Кроме того, к мотоциклу можно было присоединить боковой прицеп (коляску) или универсальную грузовую платформу (без места для пассажира).
Эксперты отмечают, что схема проводки ИЖ Планета 5 обладает рядом уникальных особенностей, которые делают её важной для понимания работы мотоцикла. В частности, головной свет имеет двухконтактную систему, что обеспечивает надежное освещение в любых условиях. Генератор, в свою очередь, отличается высокой мощностью, что позволяет поддерживать стабильную работу электрических приборов даже при низких оборотах двигателя. Контрольные приборы, такие как амперметр и вольтметр, играют ключевую роль в мониторинге состояния аккумулятора и генератора, позволяя водителю своевременно реагировать на возможные неисправности. В целом, грамотное использование схемы проводки способствует повышению надежности и безопасности эксплуатации ИЖ Планета 5.
Электрооборудование ИЖ Планета 5
На мотоцикле применяется 12-ти вольтовое электрооборудование. Электропроводка мотоцикла ИЖ Планета 5 однопроводная, роль минусового провода выполняет металлическая рама.
Среди основных компонентов можно выделить:
- Источники питания;
- Систему зажигания;
- Головной свет;
- Габаритное освещение и повороты.
Справочно: как принято в авто и мото строении, модификация узлов и агрегатов позволяет уменьшить себестоимость изделий.
Для потребителей плюс в том, что цена невысока и ряд деталей взаимозаменяемы.
| Элемент системы | Особенности ИЖ Планета 5 | Возможные неисправности и их признаки |
|---|---|---|
| Головной свет | Лампа накаливания (обычно H4), двухрежимная (ближний/дальний). Питание от генератора через замок зажигания и переключатель света. | Тусклый свет, отсутствие света (одной или обеих нитей), мерцание. Причины: перегоревшая лампа, плохой контакт в патроне, неисправность переключателя, проблемы с генератором/реле-регулятором. |
| Генератор | Однофазный, переменного тока, с возбуждением от постоянных магнитов (ранние модели) или электромагнитным возбуждением (поздние модели). Работает в паре с реле-регулятором. | Отсутствие зарядки аккумулятора, перезарядка аккумулятора, нестабильное напряжение в сети. Причины: износ щеток, обрыв обмотки, неисправность диодного моста, неисправность реле-регулятора. |
| Контрольные приборы | Амперметр (показывает ток зарядки/разрядки), контрольные лампы (нейтраль, дальний свет, зарядка). | Неправильные показания амперметра, не горят или постоянно горят контрольные лампы. Причины: неисправность самого прибора, обрыв проводки, плохой контакт, неисправность датчика (для нейтрали), неисправность реле-регулятора (для лампы зарядки). |
Интересные факты
Вот несколько интересных фактов о схеме проводки мотоцикла ИЖ Планета 5, касающихся головного света, генератора и контрольных приборов:
-
Генератор переменного тока: ИЖ Планета 5 оснащен генератором переменного тока, который обеспечивает питание как для освещения, так и для зарядки аккумулятора. Это позволяет мотоциклу работать эффективно даже при низких оборотах двигателя, что является важным для городских условий эксплуатации.
-
Система управления светом: В схеме проводки предусмотрены различные режимы работы головного света, включая ближний и дальний свет. Переключение между этими режимами осуществляется с помощью специального переключателя на руле, что обеспечивает удобство и безопасность при движении в темное время суток.
-
Контрольные приборы: На приборной панели ИЖ Планета 5 находятся контрольные лампы, которые информируют водителя о состоянии системы зарядки, а также о наличии неисправностей. Это позволяет мотоциклисту своевременно реагировать на возможные проблемы, такие как разряд аккумулятора или перегрев двигателя, что повышает общую безопасность эксплуатации.
Генератор
На мотоцикле устанавливается трехфазный генератор переменного тока с электромагнитным возбуждением.

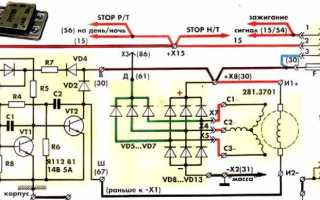

Принцип его функционирования следующий:
Читайте также:
- Электрический ток, полученный с обмоток статора, поступает на выпрямитель;
- Выпрямитель преобразует переменный ток в постоянный;
- Затем постоянный ток передается через замок зажигания к потребителям.

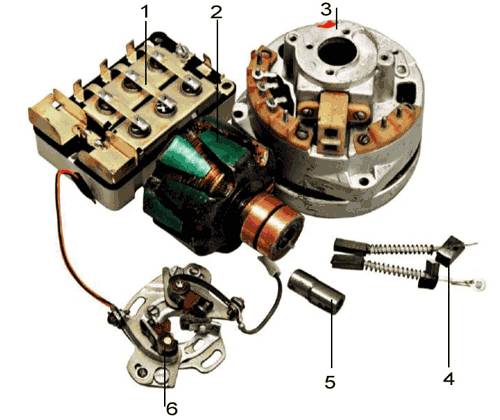

В данной инструкции перечислены следующие компоненты:
- Регулятор напряжения с выпрямителем БПВ-14-10;
- Ротор генератора;
- Статор генератора с обмотками;
- Щетки токоснимателя;
- Кулачок системы зажигания (батарейной);
- Контактный узел системы зажигания.
Для справки: на трехфазных генераторах мотоцикла ИЖ Планета 5 обмотки могут быть соединены по схемам «звезда» или «треугольник».
Выпрямитель устанавливается как отдельный блок, к которому затем подключается электропроводка мотоцикла ИЖ Планета 5.

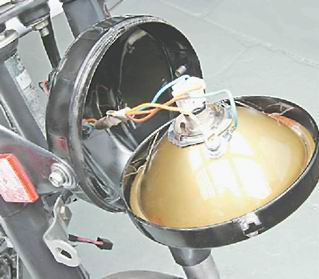

Головной свет
В отличие от европейских стран, где существует требование обязательной комплектации аккумуляторной батареей мототехники с генераторами с постоянными магнитами – поскольку мотоцикл с неработающим двигателем должен иметь габаритные огни, в России подобных ограничений нет (см. также о схеме проводки мотоцикла Урал).
Справочно: с подобным генератором ИЖ Планета 5 не нуждался во внешнем источнике тока при запуске двигателя.
Поэтому, в состав электрооборудования аккумуляторная батарея не входила.
В цепь головного света входит:
- лампа головного света фары (35Вт);
- контрольная лампа синего цвета включения (2Вт);
- лампа стояночного света фары (4Вт);
- лампа заднего стоп-сигнала (15Вт).
Контрольные приборы

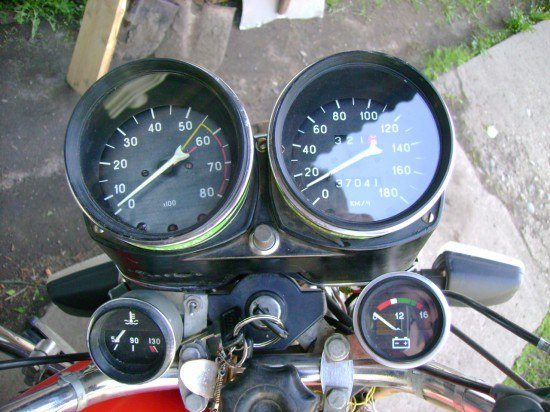

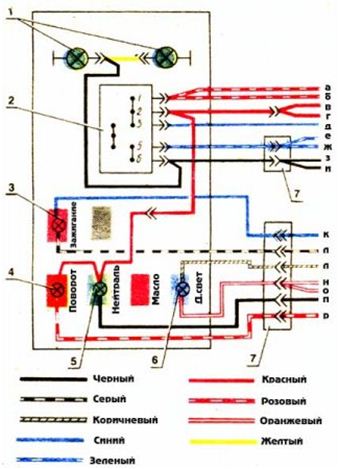

На мотоцикле размещены следующие контрольные устройства:
- спидометр с показателями суточного и общего пробега;
- тахометр с индикаторами поворотов и света фар;
- датчик температуры двигателя;
- вольтметр.
Особенности технического обслуживания
Нередко в процессе эксплуатации требуется правильно выставить зазор между контактами прерывателя. Для этого необходимы инструменты и схема, чтобы видеть какие элементы требуется демонтировать.
Совет: хорошим подспорьем в наши дни служит видео по обслуживанию того или иного узла мотоцикла.
Например, на нашем сайте есть материалы по обслуживанию нескольких марок и моделей, и вы сможете почерпнуть из них нужные вам сведения (см., например, статью о электропроводке Ява 350).
Алгоритм действий следующий:
-
Читайте также:
- устанавливаем мотоцикл на подножку;
- включаем нейтраль;
- выкручиваем свечу зажигания из цилиндра;
- снимаем крышку картера двигателя;
- проворачиваем коленвал до тех пор, пока контакты не окажутся максимально разомкнутыми;
- с помощью отвертки ослабляем затяжку стопорного винта;
- используя специальный щуп, выставляем зазор 0,35-0,45 мм и фиксируем его винтом;
- собираем все обратной последовательности;
- включаем зажигание и запускаем двигатель. Его устойчивая работа на холостом ходу свидетельствует о правильно выполненной регулировке.
Вообще вся проводка ИЖ Планета 5 своими руками перебирается очень легко.
Необходимость в такой работе часто возникает при эксплуатации мотоцикла:
- в сырую погоду двигаясь под дождем длительное время (окисление или отсыревание электрических контактов);
- при поездках по пересеченной местности, изобилующей растительностью и кустарниками (механические повреждения проводки);
- при эксплуатации в зимнее время (снег и слякоть налипают на провода и могут их повредить).
Нередко при эксплуатации страдает и звуковой сигнал. Его неисправности проявляются сами в виде ухудшения качества звучания.
Чтобы восстановить его работоспособность необходимо выполнить следующую процедуру:
- ослабляем с помощью рожкового ключа контргайку;
- включаем зажигание;
- нажимаем на кнопку включения звукового сигнала;
- с помощью отвертки регулируем тональность;
- повторяем процедуру до тех пор, пока не получим чистого и громкого звучания;
- затягиваем контрольную гайку.

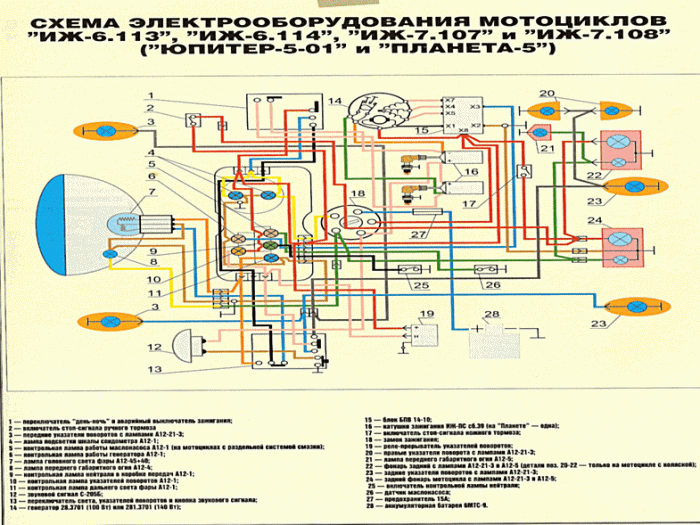

Выводы: выражаем уверенность, что данная статья поможет вам в обслуживании мотоциклов семейства ИЖ (см. также статью о схеме проводки ИЖ Юпитер 5). И прилагаемые схемы, и описание позволят не совершить ошибок по время работы.
Схема подключения и диагностика электрооборудования
Схема подключения электрооборудования мотоцикла ИЖ Планета 5 включает в себя несколько ключевых компонентов, таких как головной свет, генератор и контрольные приборы. Понимание их работы и правильное подключение является основой для обеспечения надежной работы всей электрической системы мотоцикла.
Головной свет на ИЖ Планета 5 представлен двухламповым устройством, которое обеспечивает как ближний, так и дальний свет. Важно отметить, что для правильной работы головного света необходимо учитывать полярность подключения. Лампы должны быть подключены к соответствующим выводам генератора, чтобы избежать их перегорания. В схеме подключения головного света предусмотрены отдельные провода для каждой лампы, что позволяет управлять ими независимо. Также стоит обратить внимание на наличие переключателя, который позволяет переключаться между ближним и дальним светом.
Генератор на ИЖ Планета 5 представляет собой однофазный генератор переменного тока, который обеспечивает зарядку аккумулятора и питание всех электрических приборов. Генератор состоит из статора и ротора, и его работа основана на принципе электромагнитной индукции. Важно правильно подключить выводы генератора к аккумулятору и другим элементам системы. Для диагностики генератора можно использовать мультиметр, проверяя напряжение на выходе при различных оборотах двигателя. Нормальное значение напряжения должно находиться в пределах 12-14 В при работающем двигателе.
-
Читайте также:
Контрольные приборы, такие как амперметр и вольтметр, играют важную роль в мониторинге состояния электрической системы мотоцикла. Амперметр показывает силу тока, который проходит через систему, а вольтметр отображает напряжение на аккумуляторе. Эти приборы должны быть правильно подключены к соответствующим выводам генератора и аккумулятора. При диагностике электрооборудования важно следить за показаниями этих приборов, чтобы своевременно выявлять возможные неисправности, такие как недостаточная зарядка аккумулятора или перегрузка системы.
Для успешной диагностики электрооборудования ИЖ Планета 5 необходимо иметь схему подключения, которая четко отображает все соединения и компоненты. При возникновении проблем с электрической системой, следует проверять не только сами приборы, но и все соединения, провода и предохранители. Наличие коррозии, повреждений или плохих контактов может привести к сбоям в работе системы. Регулярная проверка и обслуживание электрооборудования помогут избежать серьезных поломок и продлить срок службы мотоцикла.
Вопрос-ответ
Какой генератор стоит на Иж Планета-5?
Генератор Иж Планета-5-01 (электронное зажигание, 4 провода) ТИП 1. Оригинал: ГОСТ 3940-84.
Какое напряжение должно быть на аккумуляторе Иж Планета-5?
Генератор для мотоцикла ИЖ Планета 5 является надёжным и долговечным устройством, которое обеспечивает стабильное напряжение 12 В.
Какой должен быть зазор на зажигании Иж Планета-5?
Зазор следует проверять щупом и при необходимости затем отрегулировать. Его величина должна быть от 0,4 до 0,6 мм.
Каковы технические характеристики мотоцикла Иж Планета-5?
Мотоцикл Иж Планета-5 оснащен одноцилиндровым двухтактным двигателем объемом 175 см³, который развивает мощность около 12 л.с. при 6000 об/мин. Он имеет четырехступенчатую механическую коробку передач и максимальную скорость около 90 км/ч. Мотоцикл оборудован передними и задними барабанными тормозами, а также колесами размером 3.00-18 спереди и 3.50-16 сзади. Сухая масса составляет примерно 130 кг, а топливный бак вмещает 14 литров бензина.
Советы
СОВЕТ №1
Перед началом работы с проводкой ИЖ Планета 5 обязательно ознакомьтесь с электрической схемой. Это поможет вам лучше понять, как устроены головной свет, генератор и контрольные приборы, а также избежать ошибок при подключении.
СОВЕТ №2
При проверке и ремонте головного света используйте мультиметр для измерения напряжения и сопротивления. Это позволит вам быстро выявить неисправности и убедиться, что все соединения работают корректно.
СОВЕТ №3
Не забывайте о регулярной профилактике генератора. Чистите контакты и проверяйте состояние проводов, чтобы избежать проблем с зарядкой аккумулятора и обеспечить стабильную работу электрической системы мотоцикла.
СОВЕТ №4
Обратите внимание на контрольные приборы, такие как спидометр и тахометр. Убедитесь, что они правильно подключены и функционируют, так как это важно для безопасности и комфортной эксплуатации мотоцикла.
