Регулятор давления тормозов — ключевой элемент тормозной системы, обеспечивающий безопасность и управляемость автомобиля. В статье рассмотрим устройство и принцип работы регулятора на примере автомобилей марки «ВАЗ», а также его установку и настройку. Понимание работы этого устройства поможет автовладельцам улучшить эксплуатационные характеристики и повысить безопасность на дороге.
Назначение регулятора давления тормозов
Регулятор давления тормозов на автомобилях «ВАЗ» и других транспортных средствах поддерживает устойчивость, позволяя автомобилю сохранять заданное направление и положение на дороге во время торможения.
Эта функция достигается изменением тормозной силы под воздействием:
- нажатия на тормозную педаль;
- уровня загрузки автомобиля;
- силы торможения.
Использование регулятора давления критически важно для безопасности. Даже качественные шины не исключают проскальзывание протектора по дороге, что снижает сцепление и вызывает эффект «юза».
Каждый тормозной механизм блокирует колесо, но важно, в какой последовательности это происходит. Наименее рискованным считается сценарий, при котором блокировка передних колес происходит раньше, чем задних. Регулятор давления тормозов обеспечивает такую последовательность блокировки.
Эксперты в области автомобильной безопасности подчеркивают важность регулятора давления тормозов как ключевого элемента системы торможения. Этот компонент обеспечивает равномерное распределение тормозного усилия между передними и задними колесами, что значительно повышает устойчивость автомобиля на дороге. Специалисты отмечают, что правильная работа регулятора помогает предотвратить блокировку колес, особенно в условиях сложного дорожного покрытия или при резком торможении. Кроме того, эксперты акцентируют внимание на необходимости регулярной проверки и обслуживания данного устройства, так как его неисправность может привести к серьезным последствиям. В условиях современных технологий, внедрение автоматизированных систем контроля давления тормозов становится все более актуальным, что позволяет повысить безопасность и комфорт вождения.
Устройство и принцип действия регулятора
Регулятор давления тормозов «ВАЗ» включен в контур привода, обеспечивающего срабатывание тормозных механизмов задней колесной пары. Его основной функциональной задачей является коррекция величины давления в контуре привода задних тормозных механизмов, в зависимости от позиции кузова автомобиля относительно заднего моста, или от нагрузки транспортного средства. Характер его работы сродни работе ограничительного клапана, поскольку он так же прерывает поступление тормозной жидкости к задним тормозным механизмам, минимизируя тем самым вероятность возникновения «юза» задней колесной пары.
Основными конструктивными элементами регулятора давления являются:
-
Корпус (поз.4)
-
Поршень (поз.10).
-
Торсионный рычаг (поз.1).
-
Тяга (поз.7).
-
Пружина (поз.9).
-
Пробка (поз.6).

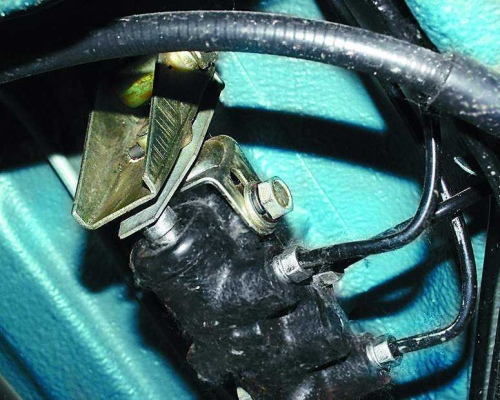

Регулятор монтируется при помощи кронштейна и посредством торсионного рычага и тяги соединяется с балкой заднего моста. Кроме того, во внутреннем пространстве корпуса регулятора имеются две полости, одна из которых (поз.А) соединена с главным тормозным цилиндром (далее по тексту ГТЦ), а другая (поз.Б) – с тормозными цилиндрами колес.
Нерабочее состояние регулятора предполагает следующие позиции основных элементов:
-
Торсионный рычаг и пружина (поз.9) оказывают давление на поршень (поз.10), который упирается в пробку (поз.6).
-
В этом случае образуются зазоры между полостями «А» и «Б», что позволяет уравнять величину давления в них и в гидравлическом приводе тормозов.
В процессе торможения под воздействием инерционных сил задняя часть транспортного средства подается вверх, что способствует уменьшению давления со стороны торсионного рычага на поршень. Вследствие большей площади верхнего торца поршня сила давления, воздействующая на него, превысит встречную силу давления, что приведет к опусканию поршня. В момент достижения поршнем нижнего положения и вхождения в уплотнитель, прерывается сообщение между полостями «А» и «Б», что инициирует возникновение разницы давлений в них. Давление в полости «Б» снизится на величину, определяющую равновесие поршня, то есть происходит регулировка величины тормозного момента в тормозных механизмах задней колесной пары.
| Компонент регулятора давления тормозов | Функция | Возможные неисправности и их последствия |
|---|---|---|
| Диафрагма | Регулирует давление тормозной жидкости в зависимости от нагрузки на заднюю ось. | Разрыв диафрагмы: полная потеря регулировки давления, неэффективное торможение задних колёс. Протечка: снижение эффективности торможения. |
| Клапан (или набор клапанов) | Контролирует поток тормозной жидкости к задним колёсам. | Заедание клапана: блокировка или недостаточное давление в задних тормозах. Износ: неточная регулировка давления. |
| Пружина(ы) | Возвращает диафрагму в исходное положение после снятия нагрузки. | Износ пружины: неправильная регулировка давления, замедленное срабатывание тормозов. Поломка: невозможность регулировки давления. |
| Рычаг (или тяга) | Передает усилие от подвески к диафрагме. | Износ, деформация или поломка рычага: неправильная работа регулятора, неэффективное торможение. |
| Корпус | Содержит все компоненты регулятора и герметизирует систему. | Коррозия, трещины: утечки тормозной жидкости, потеря герметичности. |
Интересные факты
Вот несколько интересных фактов о регуляторах давления тормозов:
-
Автоматическая адаптация: Современные регуляторы давления тормозов могут автоматически адаптироваться к изменяющимся условиям, таким как нагрузка на автомобиль или состояние дорожного покрытия. Это позволяет обеспечить оптимальное распределение тормозного усилия между передними и задними колесами, что повышает безопасность и управляемость автомобиля.
-
Принцип работы: Регуляторы давления тормозов работают на основе механических или электронных систем. Механические регуляторы используют пружины и рычаги для изменения давления в тормозной системе в зависимости от нагрузки, тогда как электронные системы могут использовать датчики и программное обеспечение для более точного контроля.
-
Влияние на тормозной путь: Правильная работа регулятора давления тормозов существенно влияет на тормозной путь автомобиля. Неправильное распределение тормозного усилия может привести к увеличению тормозного пути и даже к потере управления, особенно в экстренных ситуациях. Поэтому регулярная проверка и обслуживание этой системы являются важными для безопасности на дороге.
Диагностика регулятора давления
Как узнать, работает ли регулятор давления тормозов «ВАЗ»? Процедура проста:
- Поднимите автомобиль над смотровой ямой или используйте подъемник.
- Очистите корпус регулятора, защитный чехол и место соединения торсионного рычага с поршнем от грязи и старой смазки.
- При нажатии на тормозную педаль исправный регулятор должен перемещать поршень (вместе с торсионным рычагом) на 0,5-0,9 миллиметра.
- Повторите процедуру несколько раз для проверки стабильности работы регулятора.
Если поршень не движется при нажатии на тормоз, это может указывать на коррозию соединения корпуса с поршнем, что требует замены регулятора. После проверки нанесите слой смазки («ДТ-1») на рабочие элементы и установите защитный чехол.

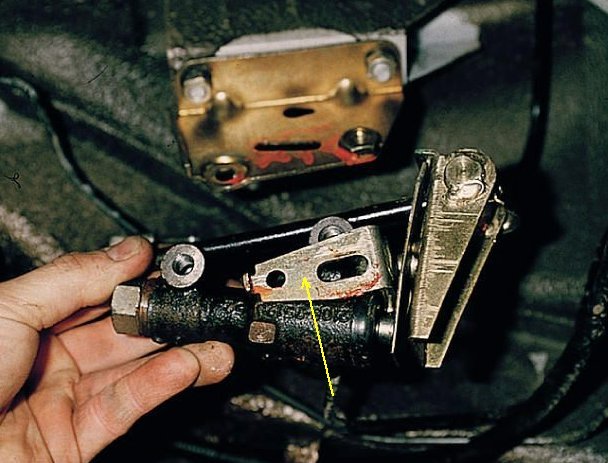

Установка (снятие) регулятора давления
Для того чтобы снять регулятор давления тормозов «ВАЗ», необходимо выполнить следующие действия:
-
Отсоединяем рычаг привода от рычага задней подвески. Для этого по очереди демонтируем стопорное кольцо пальца, шайбу и серьгу.
-

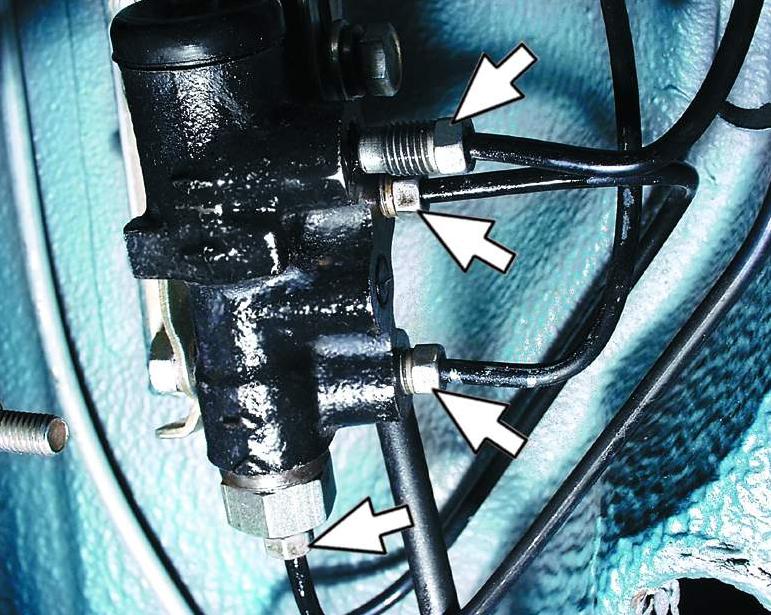

Отсоединяем трубопроводы подачи тормозной жидкости, стараясь не допустить ее (жидкости) пролива.
Внимание!Перед демонтажем трубопроводов сделайте на них и соответствующих им гнездах отметки, что позволит вам не допустить перепутывания соединений в процессе монтажа.
-
Отворачиваем гайки фиксации кронштейна и демонтируем регулятор вместе с кронштейном и приводными рычагами.
Монтаж регулятора осуществляется в порядке, обратном приведенному выше.
Читайте также:
Проблемы и неисправности регулятора давления тормозов
Регулятор давления тормозов является важным компонентом тормозной системы, обеспечивающим оптимальное распределение тормозного усилия между передними и задними колесами. Однако, как и любое другое устройство, он может сталкиваться с различными проблемами и неисправностями, которые могут негативно сказаться на безопасности и эффективности торможения.
Одной из наиболее распространенных проблем является утечка тормозной жидкости. Это может происходить из-за износа уплотнительных колец или повреждения корпуса регулятора. Утечка приводит к снижению давления в системе, что может вызвать неравномерное торможение и увеличить тормозной путь. Важно регулярно проверять уровень тормозной жидкости и следить за состоянием регулятора, чтобы предотвратить подобные ситуации.
Еще одной распространенной неисправностью является заедание механизма регулятора. Это может произойти из-за накопления грязи, коррозии или недостатка смазки. Заедание приводит к тому, что регулятор не может корректно регулировать давление, что также вызывает неравномерное торможение. В таких случаях может потребоваться очистка или замена регулятора.
Некоторые автомобили оснащены электронными системами управления тормозами, которые могут давать сбои. Программные ошибки или неисправности датчиков могут привести к неправильной работе регулятора давления. В таких случаях необходимо проводить диагностику системы с использованием специализированного оборудования.
Также стоит отметить, что неправильная установка или настройка регулятора давления тормозов может привести к его неисправности. Например, если регулятор установлен под неправильным углом или не соответствует требованиям производителя, это может вызвать проблемы с торможением. Поэтому важно следовать рекомендациям производителя при установке и обслуживании данного компонента.
В заключение, регулярное техническое обслуживание и диагностика регулятора давления тормозов являются ключевыми факторами для обеспечения его надежной работы. В случае выявления любых признаков неисправности, таких как утечки, заедание или проблемы с электроникой, необходимо немедленно обратиться к специалистам для проведения ремонта или замены устройства. Это поможет избежать серьезных последствий и обеспечит безопасность на дороге.
Вопрос-ответ
Какова основная функция регулятора давления тормозов?
Основная функция регулятора давления тормозов заключается в поддержании оптимального уровня тормозного давления в системе, что обеспечивает равномерное торможение и предотвращает блокировку колес, особенно при резком торможении или на скользкой поверхности.
Какие типы регуляторов давления тормозов существуют?
Существует несколько типов регуляторов давления тормозов, включая механические и электронные. Механические регуляторы работают на основе физических принципов, таких как пружины и рычаги, в то время как электронные регуляторы используют датчики и управляющие блоки для более точного контроля давления в системе.
Как часто необходимо проверять регулятор давления тормозов?
Рекомендуется проверять регулятор давления тормозов при каждом техническом обслуживании автомобиля, а также при возникновении проблем с тормозной системой, таких как неравномерное торможение или снижение эффективности тормозов.
Советы
СОВЕТ №1
Регулярно проверяйте состояние регулятора давления тормозов. Убедитесь, что он не имеет утечек и повреждений, так как это может привести к снижению эффективности тормозной системы.
СОВЕТ №2
Обращайте внимание на изменения в работе тормозов. Если вы заметили, что тормоза стали менее отзывчивыми или появились посторонние звуки, это может быть признаком неисправности регулятора давления, и стоит обратиться к специалисту.
СОВЕТ №3
При замене регулятора давления тормозов выбирайте только качественные запчасти от проверенных производителей. Это поможет избежать проблем с безопасностью и надежностью тормозной системы в будущем.
СОВЕТ №4
Не забывайте о необходимости периодического обслуживания тормозной системы в целом. Регулярная диагностика и профилактика помогут продлить срок службы регулятора давления и других компонентов тормозов.
