Монтажный блок предохранителей ВАЗ 2109 – 21099 с карбюраторными моторами обеспечивает надежную работу электрической системы автомобиля. В этой статье рассмотрим, что такое монтажный блок предохранителей, а также отличия между старыми и новыми образцами. Вы узнаете, как диагностировать неисправности, установить и отремонтировать блок предохранителей, что поможет поддерживать автомобиль в исправном состоянии и избежать проблем с электрооборудованием.
Отличия монтажных блоков предохранителей ВАЗ

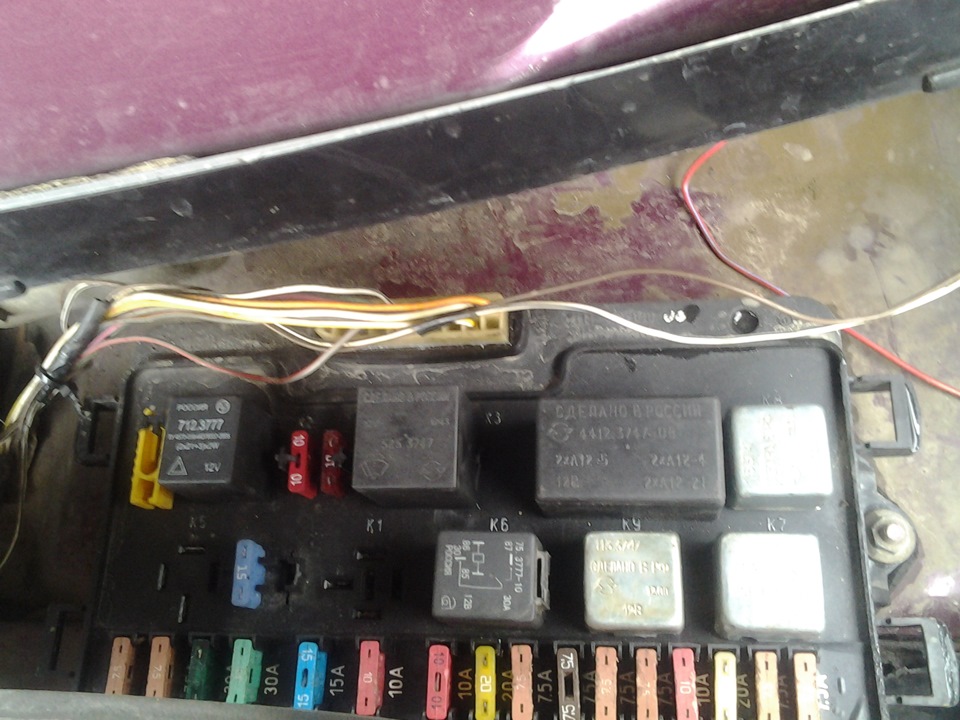

Каталожный номер монтажного блока старой версии — 17.3722. Главное отличие от новой модели 2114-3722010-60 — менее надежная защита от влаги, что сокращает срок службы устройства.
Монтажный блок находится под капотом, где скапливаются дождевая вода и жидкость для омывателя. В обновленной версии отсутствуют реле для вентилятора и омывателя заднего стекла из-за изменений в электрической схеме и переноса реле в другие места.
Также в новой модели используются предохранители, лучше защищенные от влаги. Чтобы различить блоки, достаточно взглянуть на надпись на крышке с номером модели. Если текст неразборчив, снимите крышку и сравните блоки с изображениями в статье.
Монтажный блок предохранителей ВАЗ 2109-21099 с карбюраторными моторами является важным элементом электрической системы автомобиля. Эксперты отмечают, что его надежность и правильная работа напрямую влияют на безопасность и функциональность транспортного средства. В процессе эксплуатации владельцы часто сталкиваются с проблемами, связанными с перегревом предохранителей или их выходом из строя, что может привести к сбоям в работе электрооборудования.
Специалисты рекомендуют регулярно проверять состояние предохранителей и при необходимости заменять их на оригинальные или качественные аналоги. Также важно следить за состоянием проводки и соединений, так как коррозия или механические повреждения могут вызвать короткое замыкание. В целом, правильный уход за монтажным блоком предохранителей способствует долговечности автомобиля и снижает риск возникновения серьезных неисправностей.

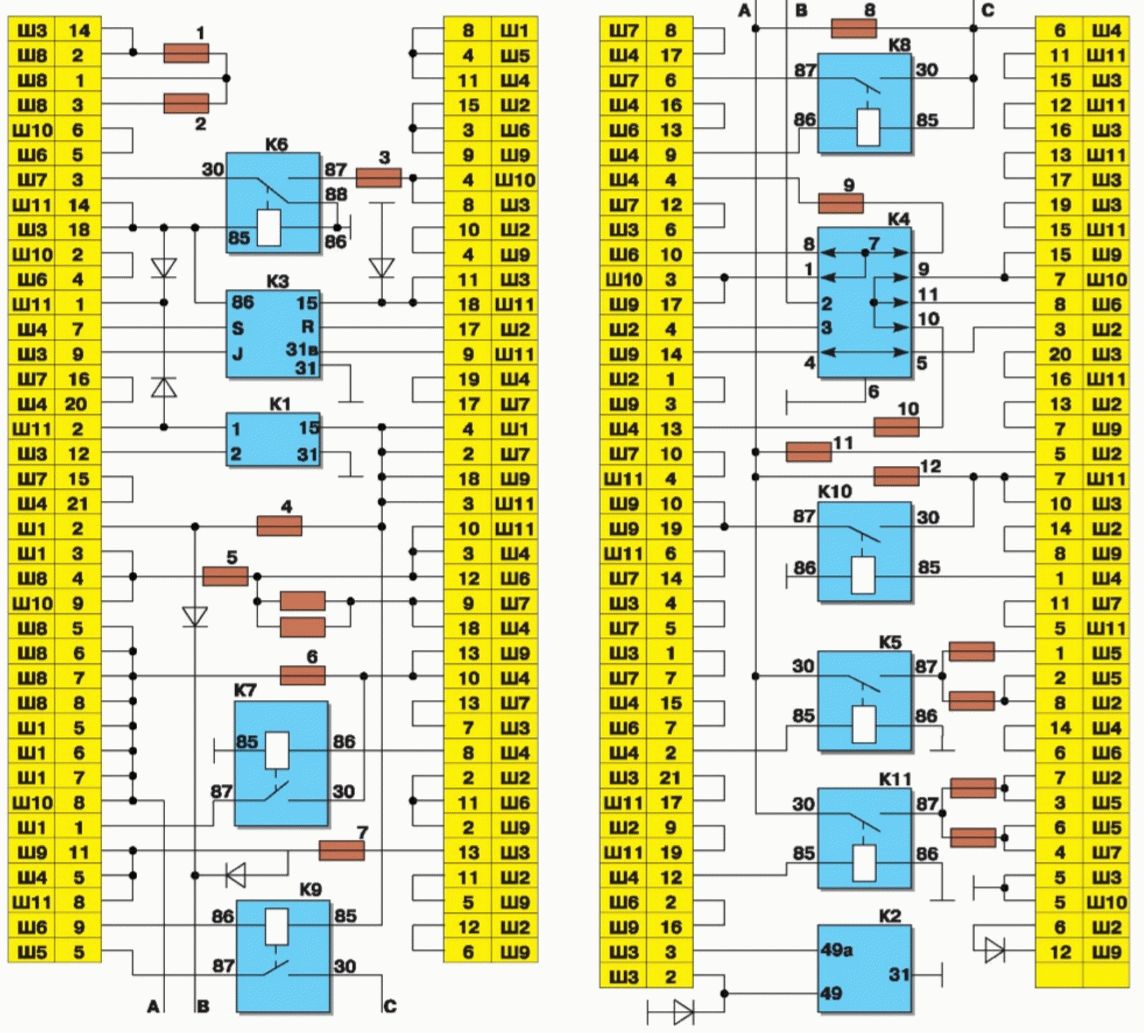

Неисправности и схемы блоков
Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:
- окисление контактов;
- замыкание из-за грязи.
Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.
Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:
- нестабильная работа фар или произвольное включение/выключение/переключение режима;
- проблемы с магнитолой;
- периодически пропадающее зажигание;
- нечеткая работа дворников или омывателей;
- нечеткая работа звукового сигнала;
- неправильная или нечеткая работа указателей поворота.
| Номер предохранителя | Назначение | Номинал (А) |
|---|---|---|
| 1 | Очиститель воздуха | 10 |
| 2 | Зажигание, электронное управление двигателем (если установлено) | 15 |
| 3 | Стоп-сигналы, подсветка номерного знака | 10 |
| 4 | Габаритные огни, освещение приборов | 10 |
| 5 | Ближний свет фар | 15 |
| 6 | Датчик температуры охлаждающей жидкости, электробензонасос (если установлен) | 10 |
| 7 | Подсветка салона | 5 |
| 8 | Замок зажигания | 15 |
| 9 | Реле обогрева заднего стекла | 20 |
| 10 | Реле стеклоочистителя | 20 |
| 11 | Реле указателей поворота | 20 |
| 12 | Реле звукового сигнала | 15 |
| 13 | Запасной | – |
| 14 | Запасной | – |
| 15 | Электропривод вентилятора отопителя | 20 |
| 16 | Электропривод стеклоподъемников (если установлены) | 15 |
Интересные факты
Вот несколько интересных фактов о монтажном блоке предохранителей ВАЗ 2109-21099 с карбюраторными моторами:
Читайте также:
-
Упрощенная схема: ВАЗ 2109 был одним из первых автомобилей, где монтажный блок предохранителей был упрощен и объединен в одном месте. Это значительно упростило доступ к предохранителям и их замену, что было особенно важно для владельцев автомобилей, не имеющих опыта в ремонте.
-
Разнообразие предохранителей: В зависимости от комплектации автомобиля, в монтажном блоке могут использоваться предохранители разных типов и номиналов. Например, в базовой комплектации могут быть установлены предохранители на 8 А для освещения, а в более продвинутых версиях — на 15 А для работы дополнительных электрических систем.
-
Защита от короткого замыкания: Монтажный блок предохранителей ВАЗ 2109 был спроектирован с учетом защиты от короткого замыкания. При возникновении аварийной ситуации предохранители срабатывают, предотвращая повреждение электрической проводки и других компонентов автомобиля, что увеличивает безопасность эксплуатации.
Эти факты подчеркивают как технические особенности, так и практическое значение монтажного блока предохранителей в автомобилях ВАЗ 2109-21099.
Видео – Возникновение короткого замыкания
Как снять и установить монтажный блок предохранителей ВАЗ
Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:
- Снимите минусовую клемму аккумулятора.

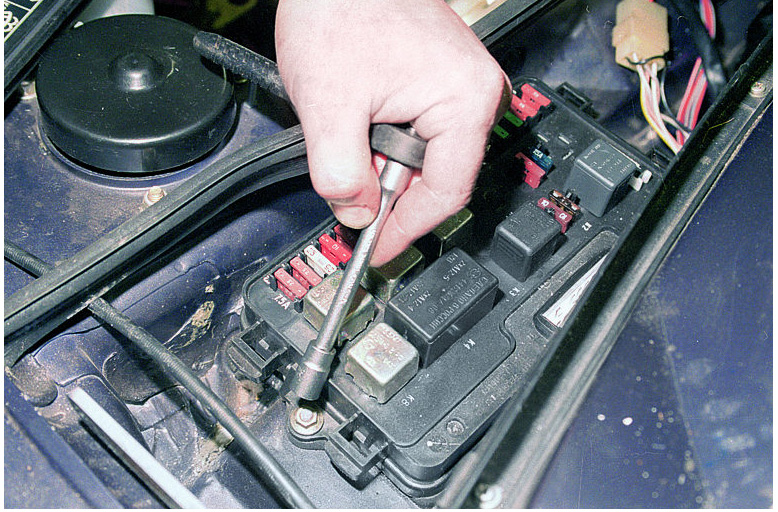

- Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над вакуумным усилителем тормозов).

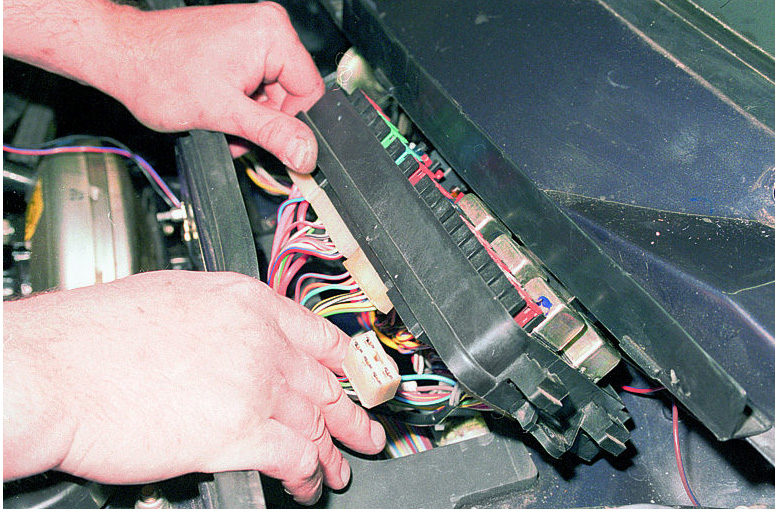

- Приподнимите блок насколько возможно и вытащите все разъемы снизу.
- Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.
Как разобрать и собрать
Перед разборкой монтажного блока сделайте фотографию или схему расположения предохранителей и реле, а также отметьте их местоположение. Информация на внутренней стороне крышки может быть недостаточно полезной.
- Сначала снимите крышку. На старых моделях необходимо отстегнуть по одной защелке с каждой стороны, на новых — по две.
- Извлеките все реле и предохранители. В новых моделях есть специальный пинцет для удобства извлечения предохранителей, он находится рядом с реле поворотников.
- Открутите саморезы, соединяющие обе части корпуса.
На большинстве старых моделей саморезы расположены сверху, на новых — снизу, но это может варьироваться, так как блоки производятся разными производителями. Используя тонкую плоскую отвертку, аккуратно разъедините обе половины корпуса. Если это не удается, проверьте, все ли саморезы выкручены, и попробуйте вставить отвертку в другом месте. После открытия корпуса аккуратно извлеките печатную плату с установленными разъемами. Сборку выполняйте в обратном порядке: сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и аккуратно сожмите их. Если половинки корпуса не соединяются, разберите их и убедитесь, что печатная плата установлена правильно, после чего повторите процесс сборки. В завершение зафиксируйте половинки корпуса саморезами.
Как отремонтировать
Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

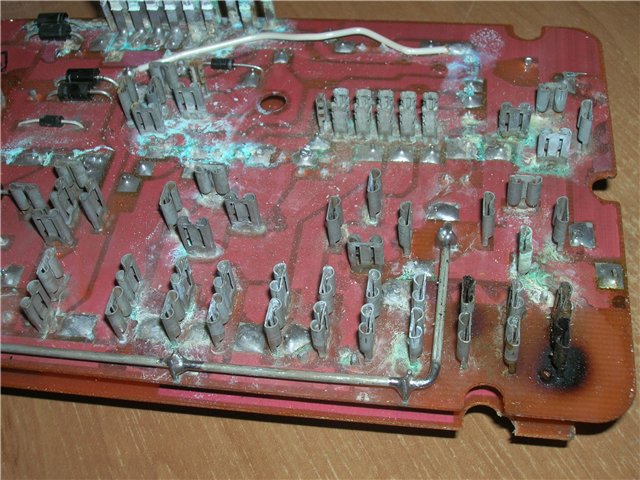

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.
-
Читайте также:
Рекомендации по выбору и замене предохранителей
При выборе и замене предохранителей в монтажном блоке предохранителей ВАЗ 2109 – 21099 с карбюраторными моторами важно учитывать несколько ключевых аспектов, чтобы обеспечить надежную работу электрической системы автомобиля.
Во-первых, необходимо знать номиналы предохранителей, которые используются в данном автомобиле. ВАЗ 2109 – 21099 обычно оснащен предохранителями с номиналами от 5 до 30 ампер. Каждый предохранитель отвечает за определенные электрические цепи, такие как освещение, система зажигания, стартер и другие компоненты. Поэтому перед заменой предохранителя следует ознакомиться с схемой подключения, которая обычно размещена на крышке монтажного блока или в руководстве пользователя.
Во-вторых, при замене предохранителей важно использовать только оригинальные или качественные аналоги. Некачественные предохранители могут не сработать в случае перегрузки или короткого замыкания, что может привести к повреждению электрических компонентов автомобиля. Рекомендуется выбирать предохранители, соответствующие стандартам ISO или SAE, чтобы гарантировать их надежность и безопасность.
Также стоит обратить внимание на состояние монтажного блока предохранителей. Если блок имеет признаки коррозии, повреждения или окисления, это может негативно сказаться на работе предохранителей и всей электрической системы. В таком случае рекомендуется провести чистку контактов и, при необходимости, заменить сам блок.
При замене предохранителей следует соблюдать осторожность. Перед началом работы рекомендуется отключить аккумулятор, чтобы избежать случайного короткого замыкания. После замены предохранителя необходимо проверить работоспособность соответствующих электрических цепей. Если новый предохранитель сгорает сразу после установки, это может указывать на наличие неисправности в электрической цепи, и в таком случае следует обратиться к специалисту для диагностики.
Наконец, стоит отметить, что регулярная проверка состояния предохранителей и монтажного блока поможет предотвратить многие проблемы с электрической системой автомобиля. Рекомендуется периодически осматривать предохранители на предмет повреждений и коррозии, а также проверять их работоспособность, особенно перед длительными поездками.
Вопрос-ответ
Какова основная функция монтажного блока предохранителей в автомобиле ВАЗ 2109?
Основная функция монтажного блока предохранителей заключается в защите электрических цепей автомобиля от короткого замыкания и перегрузок. Он распределяет электрическую энергию к различным компонентам и системам автомобиля, обеспечивая их безопасную работу.
Где находится монтажный блок предохранителей на ВАЗ 2109?
Монтажный блок предохранителей на ВАЗ 2109 расположен под приборной панелью, с правой стороны от рулевой колонки. Для доступа к нему необходимо снять защитную крышку.
Как проверить работоспособность предохранителей в монтажном блоке?
Для проверки работоспособности предохранителей необходимо извлечь их из блока и визуально осмотреть на наличие повреждений. Также можно использовать мультиметр для измерения сопротивления: исправный предохранитель должен показывать нулевое сопротивление.
Советы
СОВЕТ №1
Перед началом работы с монтажным блоком предохранителей обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит вас от электрического удара.
СОВЕТ №2
При замене предохранителей используйте только оригинальные или качественные аналоги, соответствующие номиналу. Это обеспечит надежную работу электрической системы вашего автомобиля и предотвратит возможные повреждения.
СОВЕТ №3
Регулярно проверяйте состояние предохранителей и проводки в монтажном блоке. Обратите внимание на признаки перегрева или коррозии, так как это может указывать на проблемы в электрической системе.
СОВЕТ №4
Если вы не уверены в своих силах или сталкиваетесь с сложной проблемой, лучше обратиться к профессионалам. Неправильный монтаж или замена предохранителей могут привести к серьезным неисправностям в автомобиле.
