Проводка ВАЗ 2114. Особенности подкапотного пространства и салона автомобиля. Устранение неисправностей системы зажигания и датчиков

В статье рассмотрим проводку автомобиля ВАЗ 2114, акцентируя внимание на подкапотном пространстве и салоне. Понимание структуры и функциональности проводки важно для диагностики и устранения неисправностей, особенно в системе зажигания и датчиков. Предоставим советы и рекомендации, которые помогут владельцам выявлять и устранять проблемы, а также предотвращать их в будущем.

Особенности новой модели

Электропроводка модели ВАЗ 2114 отличается от своей предшественницы:

1. Внутри салона автомобиля;
2. В области под капотом;
3. В задней части кузова.

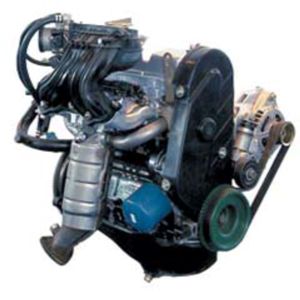

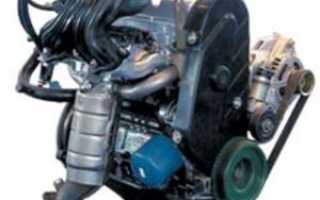

Справка: изначально на этот автомобиль устанавливался 1,5-литровый восьмиклапанный двигатель ВАЗ-2111 с инжекторной системой. Позже производитель заменил его на двигатель экологического класса ВАЗ-11183-1000260 объемом 1,6 литра, соответствующий стандартам Euro-3.

Новые двигатели получили более мощную систему зажигания, что привело к появлению некоторых особенностей в схеме электропроводки ВАЗ 2114 с инжектором.

Схема проводки ВАЗ 21124: изучаем детали.

Например:

1. Появился жгут проводов для подключения к клемме модуля зажигания, который отправляет импульсы на свечи;
2. Добавился жгут проводов для подключения к электронному коммутатору;
3. Включена проводка для подключения клапана адсорбера к контроллеру системы впрыска.

Справка: существует распространенное заблуждение, что модуль зажигания заменяет катушку. На самом деле, в модуле зажигания находятся сразу две катушки и два коммутатора. Первая катушка подает импульс на 1-й и 4-й цилиндры, в то время как вторая – на 2-й и 3-й цилиндры.

Проводка для ВАЗ 2114 изменилась не только из-за добавления новых электронных компонентов, но и в связи с планами автопроизводителя по модернизации функциональности автомобиля.

В частности:

1. Предусмотрена возможность подключения обогрева наружных зеркал;
2. Возможность установки подогрева передних сидений;
3. Возможность установки передних противотуманных фар и т.д.

Предостережение: При установке противотуманок необходимо соблюдать требования ГОСТ Р 51709-2001. В частности, следует придерживаться правил, изложенных в пункте 4.3.12, где указано, что противотуманные фары могут включаться только вместе с габаритными огнями, независимо от состояния фар головного света.

Эксперты отмечают, что проводка ВАЗ 2114 имеет свои особенности, как в подкапотном пространстве, так и в салоне автомобиля. Важно учитывать, что подкапотная проводка подвержена воздействию высоких температур и вибраций, что может привести к повреждениям изоляции и, как следствие, к коротким замыканиям. В салоне, где проводка менее подвержена внешним факторам, часто возникают проблемы с подключением датчиков и элементов системы зажигания.

При устранении неисправностей специалисты рекомендуют тщательно проверять соединения и состояние проводов, а также использовать мультиметр для диагностики. Часто причиной неисправностей становятся окисленные контакты или поврежденные разъемы. Регулярное обслуживание и внимательное отношение к состоянию проводки помогут избежать серьезных проблем и продлить срок службы автомобиля.

Загорелся чек. Что на этот раз? #автоваз #ваз2114 #автодиагностика #бензонасос #реле #предохранитель

Подкапотное пространство

Первое, на что обращают внимание владельцы карбюраторной системы питания, это измененная схема проводки ваз 2114 на инжектор.

Для работы на обедненной смеси автомобиль оснащается:

1. Принудительной системой впрыска топлива непосредственно в каждый цилиндр;
2. Установкой на автомобиле системой зажигания увеличенной мощности;
3. Самообучающемуся ЭСУД – электронной системе управления работой двигателя.

Справочно: особенностью нормативов ЕВРО 3 является низкое содержание в выхлопных газах несгоревших компонентов топлива. С этой целью топливная система автомобиля снижает количество бензина в топливовоздушной смеси, компенсируя это лучшей наполняемостью цилиндров за счет принудительного впрыска топлива.

Чтобы поджечь в цилиндрах двигателя обедненную топливовоздушную смесь, необходимо обеспечить более мощную искру в тот момент, когда поршень находится в ВМТ (верхней мертвой точке).

Дополнительная информация в материале Схема проводки ВАЗ 21099: карбюратор с «Евро» панелью.

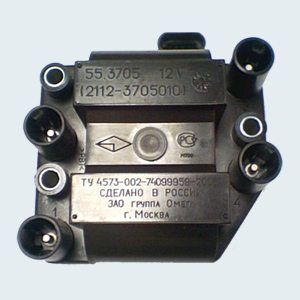

Реализовано это с помощью установки модуля зажигания, принцип работы которого реализован:

1. Генератор вырабатывает переменный электрический ток;
2. Он подается на ЭБУ, который преобразует его в постоянный ток;
3. Из блока управления ток подается на обмотки катушек модуля зажигания;
4. Высокое напряжение генерируется во вторичной обмотке (по закону индукции) катушек;
5. Подается на свечи зажигания в момент начала фазы поджига.

Совет: если у вас есть желание разобраться в работе системы зажигания и питания автомобиля, неплохо бы посмотреть видео материалы из школьного курса физики. Или найти ролики на сайтах автомобильной тематики.

Интересные факты

Вот несколько интересных фактов о проводке ВАЗ 2114 и особенностях подкапотного пространства и салона:

1. Компактность и доступность: ВАЗ 2114 отличается достаточно компактным подкапотным пространством, что делает доступ к проводке и компонентам системы зажигания относительно простым. Это позволяет владельцам самостоятельно проводить диагностику и устранение неисправностей, что особенно актуально для автомобилистов, предпочитающих ремонтировать свои автомобили без помощи сервисов.

2. Система зажигания: ВАЗ 2114 использует систему зажигания с катушкой зажигания, которая обеспечивает более стабильное искрообразование по сравнению с традиционными системами. Однако, при возникновении неисправностей, таких как перебои в работе двигателя, важно проверить не только катушку, но и проводку, так как поврежденные провода могут привести к неправильной работе системы.

3. Датчики и их влияние на работу автомобиля: ВАЗ 2114 оснащен несколькими датчиками, включая датчик положения коленвала и датчик температуры охлаждающей жидкости. Неисправности в этих датчиках могут привести к неправильной работе двигателя, повышенному расходу топлива и увеличению выбросов. Устранение неисправностей в проводке, соединяющей эти датчики с ЭБУ, является ключевым шагом в диагностике и ремонте автомобиля.

Эти факты подчеркивают важность понимания электрической схемы и особенностей проводки ВАЗ 2114 для эффективного обслуживания и ремонта автомобиля.

99% водителей ДАЖЕ НЕ ДОГАДЫВАЮТСЯ,об это скрытой неисправности в системе зажигания авто,автолайфхак

Салон автомобиля

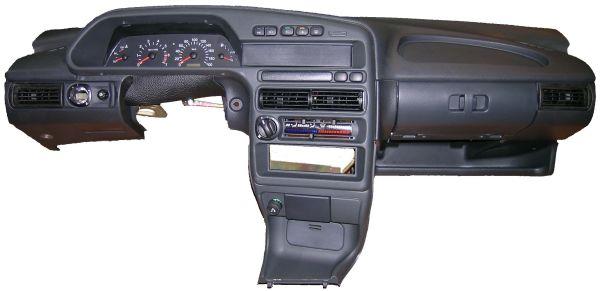

На модель ВАЗ 2114 производитель разработал и внедрил обновленную торпеду, которая имела ряд отличий от предыдущей версии:

1. верхняя часть бардачка была убрана – он теперь располагается ниже;
2. новая приборная панель;
3. внедрение бортового компьютера.

Для справки: бортовой (маршрутный) компьютер предоставляет информацию о температуре наружного воздуха, напряжении в бортовой сети автомобиля, текущем расходе топлива, запасе хода и других важных параметрах.

Введение новых электронных элементов привело к изменению схемы проводки панели ВАЗ 2114.

В частности:

1. был добавлен жгут проводов с разъемом для бортового компьютера;
2. установлен датчик температуры наружного воздуха, который располагается перед радиатором;
3. внедрено реле для вольтметра.

Кроме того, появился жгут проводов для панелей передних дверей, которые теперь комплектуются электрическими стеклоподъемниками.

На представленной схеме указаны:

1. монтажный блок с выводом «А» к источнику питания и «Б» – к выключателю наружного освещения;
2. реле для включения электрических стеклоподъемников «К5»;
3. переключатель правой передней двери «2» и «5» – для левой двери;
4. моторедуктор правой двери «3» и «4» – для левой двери;
5. выключатель зажигания «6».

Поиск неисправностей в работе электрической части

В процессе эксплуатации автомобиля могут возникать проблемы, связанные с неисправностями электрических компонентов.

Это отражается:

1. на работе силового агрегата, не давая ему развивать паспортную мощность;
2. на работе приборов, не позволяя контролировать системы двигателя и других узлов;
3. на работе осветительных приборов и механизмов комфорта (системы отопления, освещения салона, стеклоподъемников и т.п.)

Неисправности системы зажигания

Основные признаки неисправности системы зажигания включают в себя:

1. Провалы в работе двигателя при ускорении автомобиля;
2. Уменьшение мощности двигателя во время работы;
3. Нестабильный или колеблющийся холостой ход;
4. Перебои в работе одного или нескольких цилиндров.

Если вы решили самостоятельно найти неисправность, начните с проверки искрообразования.

Для этого выполните следующие шаги:

1. Включите зажигание;
2. Снимите наконечник провода со свечи первого цилиндра;
3. Поднесите его к металлической части двигателя на расстоянии 4-5 мм;
4. Включите стартер;
5. Наблюдайте, появляется ли искра между проводом;
6. Повторите проверку для проводов свечей 2, 3 и 4 цилиндров.

Рекомендация: Если искра была стабильной во всех случаях, то причина проблем с работой двигателя, скорее всего, заключается в свечах. Если искры не наблюдается, стоит искать неисправность в первичной цепи, которая соединяет генератор и катушку зажигания.

Начните поиск неисправности с:

1. Катушки зажигания;
2. Модуля зажигания;
3. ЭБУ – для автомобилей с двигателем ВАЗ-11183-1000260.

Для проверки катушки зажигания используйте тестер, чтобы измерить сопротивление первичной и вторичной обмоток.

Рекомендация: Если полученные значения не соответствуют данным, указанным в паспорте автомобиля, катушку следует заменить. Возможная причина неисправности катушки – пробой в обмотке.

Проверка модуля зажигания также осуществляется с помощью тестера. Измерьте сопротивление на парных высоковольтных выводах модуля. Сопротивление должно составлять 5,4 кОм.

Рекомендация: Если причина перебоев в работе двигателя связана с модулем зажигания, его необходимо заменить. Стоимость замены не превысит 1000 рублей.

Неисправности датчиков

Инжекторный двигатель оснащен достаточно большим количеством датчиков. И их отказы и поломки также могут привести к нестабильной работе силового агрегата или контрольных приборов.

Совет: подкапотная проводка также может вызывать неустойчивую работу двигателя. Прежде чем применять радикальные методы, можно попробовать пошевелить разъемы и клеммные колодки. Если работа нормализуется, следует заменить колодку на новую.

Большинство датчиков анализируются диагностическим устройством, и в случае неисправности на панели приборов загорается лампа CHECK ENGINE.

Однако, некоторые, такие как:

1. Датчик массового расхода воздуха;
2. Датчик холостого хода;

не имеют таких функций. А значит, об их отказе и неисправности можно узнать только после проверки. Диагностика таких датчиков, отвечающих за работу двигателя, может быть проведена путем их отключения.

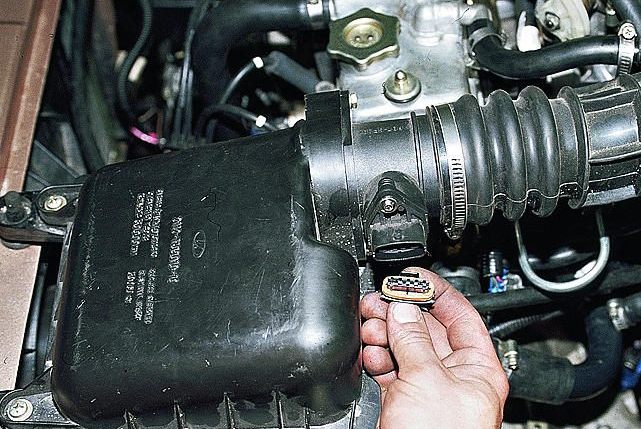

Совет: Если после снятия провода с датчика работа двигателя не изменится, значит, датчик неисправен. Его следует заменить новым.

Если же двигатель и вовсе не заводится, то вероятнее всего причиной отказа является поломка датчика положения коленчатого вала.

Читайте дополнительно Схема электропроводки ваз 2107 – ищем неисправности.

Без него ЭСУД не может определить фазы работы двигателя, соответственно, не будет подавать сигнал:

1. Топливным форсункам о начале и цикле работы;
2. Модулю зажигания о моменте подачи разряда на свечи;
3. Приводу дроссельной заслонки об угле открытия и т.п.

Выводы: как видите, от предшественницы ВАЗ 2114 вобрал не только самое лучшее, но и унаследовал некоторые проблемы с электрической частью. Но при знании принципов работы поиск неисправности не превратится в нерешаемую задачу. Напротив, имея перед собой наглядные схемы, вы легко устраните причину перебоев, и сможете дальше пользоваться автомобилем.

не включается вентилятор радиатора ВАЗ 2114 ч1

Обслуживание и профилактика электрической системы

Электрическая система автомобиля ВАЗ 2114 играет ключевую роль в его функционировании. Она отвечает за работу системы зажигания, освещения, управления двигателем и других важных компонентов. Поэтому регулярное обслуживание и профилактика электрической системы являются необходимыми мерами для обеспечения надежности и долговечности автомобиля.

Первым шагом в обслуживании электрической системы является проверка состояния аккумулятора. Необходимо следить за уровнем электролита, а также за его зарядом. Рекомендуется проводить тестирование аккумулятора с помощью специального устройства, чтобы убедиться в его работоспособности. Если аккумулятор старше трех лет, стоит задуматься о его замене, так как со временем его емкость снижается.

Следующим важным элементом является генератор. Он отвечает за зарядку аккумулятора и обеспечение электроэнергией всех систем автомобиля. Проверка генератора включает в себя осмотр ремня привода на наличие трещин и износа, а также тестирование выходного напряжения. Нормальное значение составляет около 14 вольт при работающем двигателе. Если напряжение ниже, это может указывать на неисправность генератора или его регулятора.

Не менее важным аспектом является проверка проводки и соединений. Со временем провода могут подвергаться коррозии, что приводит к плохому контакту и, как следствие, к сбоям в работе электрических систем. Рекомендуется регулярно осматривать все соединения на наличие окисления и повреждений, а также при необходимости очищать их и обрабатывать специальными антикоррозийными средствами.

Система зажигания также требует особого внимания. Необходимо проверять состояние свечей зажигания, высоковольтных проводов и катушки зажигания. Свечи должны быть чистыми, без нагара и следов коррозии. Если они изношены, их следует заменить. Высоковольтные провода также могут терять свои свойства, поэтому их состояние нужно проверять на наличие трещин и повреждений. Замена проводов должна производиться в случае их износа.

Датчики, такие как датчик положения коленчатого вала и датчик температуры охлаждающей жидкости, играют важную роль в работе двигателя. Их неисправности могут привести к неправильной работе системы зажигания и, как следствие, к проблемам с запуском и работой двигателя. Рекомендуется периодически проверять их работоспособность с помощью диагностического оборудования, а также очищать от загрязнений.

В заключение, регулярное обслуживание и профилактика электрической системы автомобиля ВАЗ 2114 помогут избежать многих проблем, связанных с его эксплуатацией. Следуя простым рекомендациям, можно значительно продлить срок службы автомобиля и обеспечить его надежную работу в любых условиях.

Вопрос-ответ

Как понять, что неисправна катушка зажигания ВАЗ 2114?

Общее снижение мощности силового агрегата, неравномерная работа двигателя с рывками, затрудненный запуск мотора, сигнал контрольного индикатора, указывающий на проявление неполадок.

Какие показания должны быть у датчика кислорода ВАЗ 2114?

На сигнальном проводе (обычно это жёлтый) при включённом зажигании, но неработающем моторе должно быть примерно 1,0 В. В движении — чуть выше. Если значения выходят за рамки, а двигатель при этом работает неуверенно — полезно попробовать очистить сам датчик.

Что находится под капотом ВАЗ 2114?

1 — радиатор. 2 — аккумуляторная батарея. 3 — всасывающий патрубок. 4 — терморегулятор. 5 — монтажный блок реле и предохранителей. 6 — воздушный фильтр. 7 — пробка маслозаливной горловины. 8 — вакуумный усилитель тормозов. 9 — бачок тормозной системы. 10 — бачок гидропривода выключения сцепления. 11 — расширительный.

Как ведет себя машина при неисправной свечах?

При неисправных свечах зажигания машина может проявлять следующие симптомы: затрудненный запуск, неровная работа двигателя, снижение мощности, увеличение расхода топлива и появление черного дыма из выхлопной трубы. Также возможны перебои в работе двигателя и его остановка на холостом ходу.

Советы

СОВЕТ №1

Перед началом работы с проводкой ВАЗ 2114 обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит вас от электрического удара во время ремонта.

СОВЕТ №2

При проверке системы зажигания используйте мультиметр для измерения напряжения и сопротивления. Это поможет точно определить неисправные компоненты, такие как катушки зажигания или свечи, и сэкономит время на диагностику.

СОВЕТ №3

Регулярно проверяйте состояние проводки на наличие повреждений, коррозии или изоляции. Даже небольшие трещины могут привести к сбоям в работе системы зажигания, поэтому лучше устранять проблемы на ранних стадиях.

СОВЕТ №4

При замене датчиков следуйте рекомендациям производителя и используйте только оригинальные или качественные аналоги. Это обеспечит надежную работу системы и предотвратит повторные неисправности.
