Приводной вал — ключевой элемент трансмиссии автомобиля, передающий крутящий момент от двигателя к колесам. В статье рассмотрим устройство приводного вала, его функции и распространенные неисправности, а также предложим пошаговую инструкцию по диагностике, снятию, ремонту и установке валов. Эти знания помогут автовладельцам сэкономить на ремонте и повысить безопасность и надежность транспортного средства.
Приводной вал – как он устроен
Приводной вал автомобиля состоит из трех основных компонентов:
- наружного шарнира равных угловых скоростей (ШРУС);
- вала (трубки);
- внутреннего ШРУС.

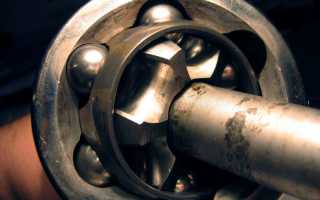

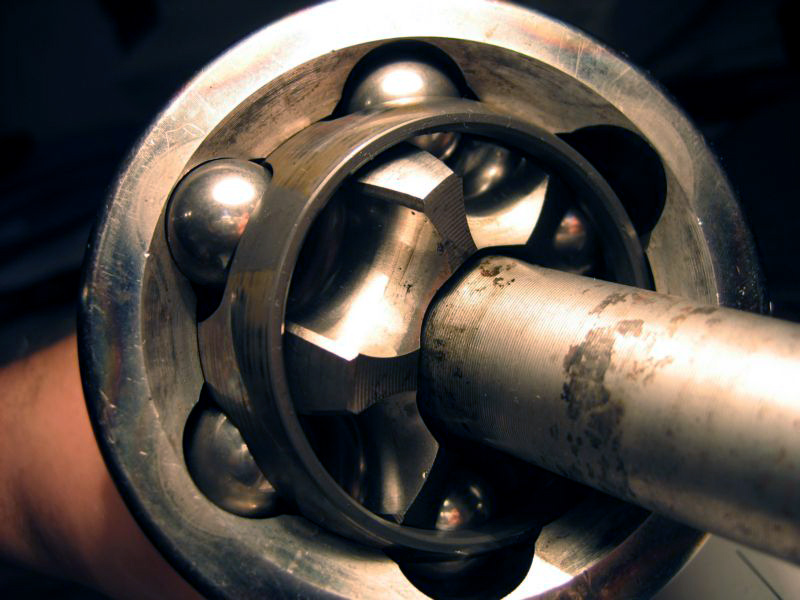

Наружный и внутренний ШРУС имеют одинаковую конструкцию: корпус с каналами для стальных шариков, сепаратор, внутренняя обойма и сами шарики. Эта схема позволяет передавать вращательную энергию при угле поворота до 40 градусов с потерями мощности не более нескольких процентов, в отличие от традиционных карданных соединений, где потери могут превышать 10 процентов. Конструкция ШРУС фиксируется стопорным кольцом, предотвращающим выпадение внутренних элементов. Консистентная смазка внутри ШРУС обеспечивает надежную работу и защищает детали от износа, а пыльник предотвращает попадание пыли и грязи.

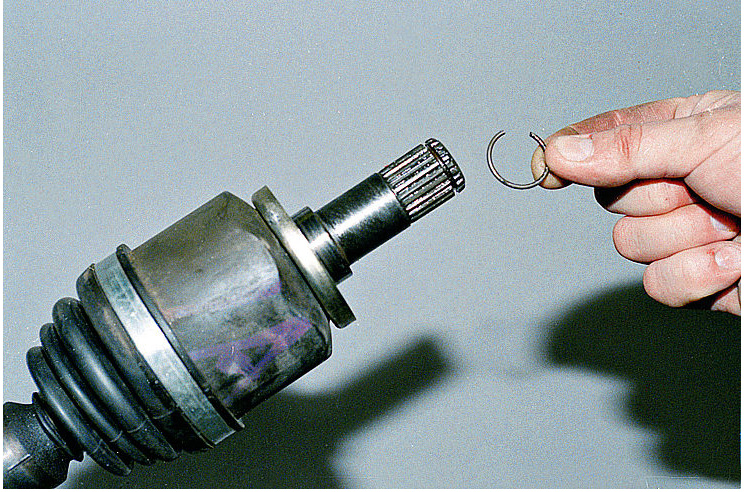

Вал представляет собой трубу нужной длины с приваренными переходниками для установки ШРУС. Переходники и внутренняя часть ШРУС имеют согласованные шлицы, чтобы предотвратить прокручивание. На конце переходника установлено стопорное кольцо, которое сжимается при входе во внутреннюю часть шарнира и расширяется после прохождения шлицов.
Приводной вал является ключевым элементом в механизмах, передающих вращательное движение от одного узла к другому. Эксперты отмечают, что его эффективность напрямую влияет на производительность всего агрегата. Правильный выбор материала и конструкции вала позволяет минимизировать потери энергии и увеличить срок службы оборудования. Специалисты подчеркивают важность регулярного технического обслуживания, так как износ или повреждения вала могут привести к серьезным поломкам. В современных условиях, когда требования к надежности и эффективности постоянно растут, использование высококачественных приводных валов становится особенно актуальным. Инновационные технологии, такие как применение композитных материалов, открывают новые горизонты для повышения прочности и легкости конструкции.
Неисправности приводного вала
Слабое место приводного вала – ШРУС, потому что повредить трубу достаточно сложно даже в результате аварии. Поэтому основные неисправности связаны именно с шарниром.
Основные неисправности приводного вала:
- Неисправности ШРУС:
- порванный пыльник;
- загрязненная смазка;
- изношенны внутренние элементы ШРУС;
- ослабели или соскочили стопорные кольца.
- Неисправности вала:
- вмятины;
- деформация;
- трещины.
| Тип приводного вала | Материал | Преимущества/Недостатки |
|---|---|---|
| Стальной вал | Углеродистая сталь, легированная сталь | Преимущества: Высокая прочность, жесткость, доступность. Недостатки: Большой вес, подвержен коррозии (без покрытия). |
| Вал из нержавеющей стали | Нержавеющая сталь различных марок | Преимущества: Высокая коррозионная стойкость, прочность. Недостатки: Более высокая стоимость, по сравнению со сталью. |
| Алюминиевый вал | Алюминиевые сплавы | Преимущества: Легкий вес, хорошая коррозионная стойкость (с покрытием). Недостатки: Меньшая прочность и жесткость по сравнению со сталью. |
| Композитный вал | Углеродное волокно, стекловолокно, другие композиты | Преимущества: Высокая прочность при малом весе, высокая жесткость. Недостатки: Высокая стоимость, сложность изготовления, чувствительность к ударным нагрузкам. |
Интересные факты
Вот несколько интересных фактов о приводном вале:
-
Передача крутящего момента: Приводной вал играет ключевую роль в передаче крутящего момента от двигателя к колесам автомобиля. Он может быть выполнен из различных материалов, включая сталь и алюминий, чтобы обеспечить необходимую прочность и легкость.
-
Угловая передача: В некоторых автомобилях приводные валы могут иметь угловые передачи, что позволяет изменять направление передачи крутящего момента. Это особенно важно для полноприводных автомобилей, где требуется передача мощности на передние и задние колеса.
-
Балансировка: Приводные валы подвержены значительным нагрузкам и вибрациям во время работы. Поэтому они часто балансируются на заводе-изготовителе, чтобы избежать избыточного износа и повреждений, а также для обеспечения плавности хода автомобиля. Небалансированный вал может привести к серьезным проблемам, включая повреждение трансмиссии и других компонентов.
Диагностика приводных валов
Начните диагностику с анализа поведения автомобиля. Если при развороте или резком повороте слышны хруст или стук, это может указывать на повреждение ШРУС. Для проверки состояния и пыльников разместите автомобиль на яме или подъемнике.
Читайте также:
Если доступа к яме или подъемнику нет, используйте два домкрата и опорные подставки. Инструкции по безопасному подъему автомобиля можно найти в статье о замене амортизаторов.

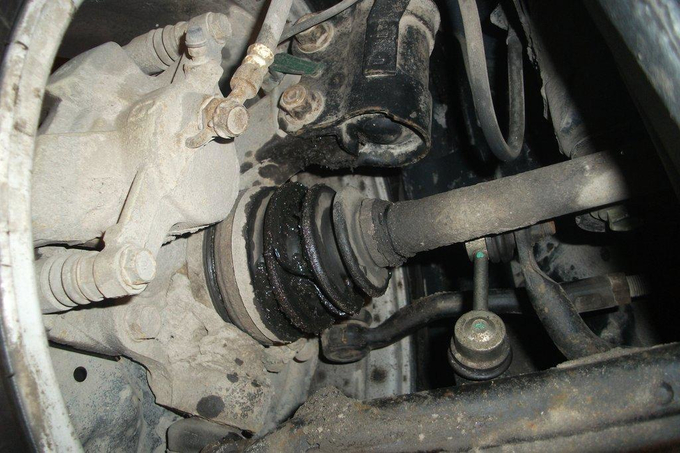

Поднимите автомобиль и осмотрите пыльники ШРУС. Если есть трещины или другие повреждения, снимите вал для проверки шарниров. Раннее выявление повреждений на пыльниках позволит ограничиться их заменой. Если с момента появления дефекта автомобиль проехал более 500 километров, разберите ШРУС, удалите старую смазку, промойте детали и соберите их с новой смазкой. В противном случае, через 2-3 тысячи километров смазка, смешавшаяся с грязью, может повредить детали шарнира, что приведет к необходимости полной замены.
Также осмотрите валы. Если заметите трещины, царапины или неровности, снимите приводные валы для тщательной проверки. После снятия обоих ШРУС с вала, положите его на ровную поверхность и прокатите. Если расстояние между валом и поверхностью изменяется хотя бы на миллиметр, вал подлежит замене. Чистый вал осмотрите под ярким светом на наличие трещин и повреждений. При обнаружении дефектов вал необходимо заменить.
Как снять приводные валы с автомобиля

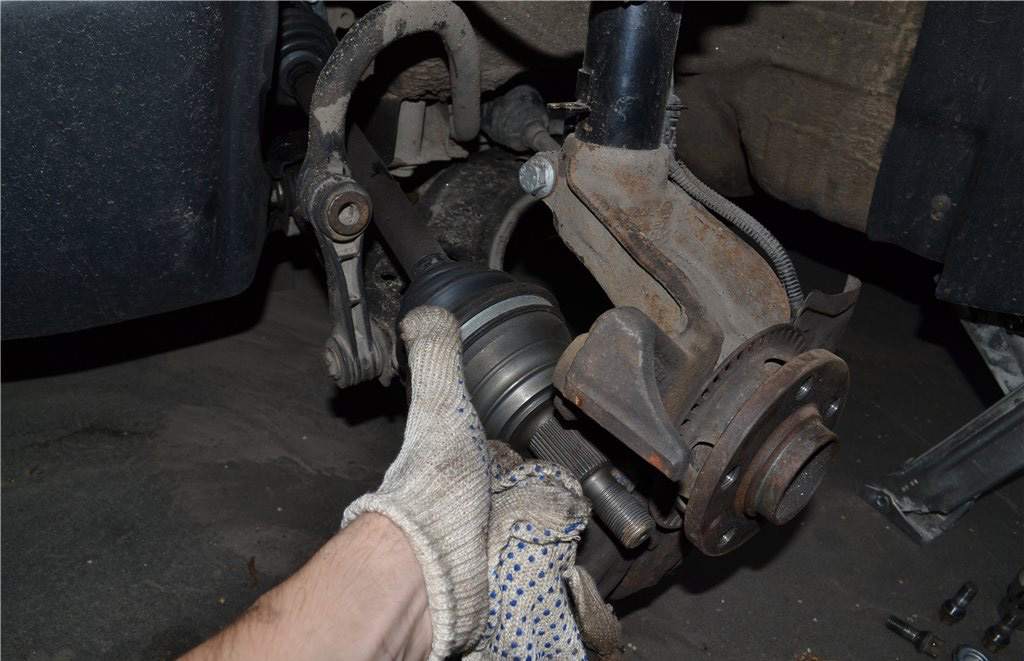

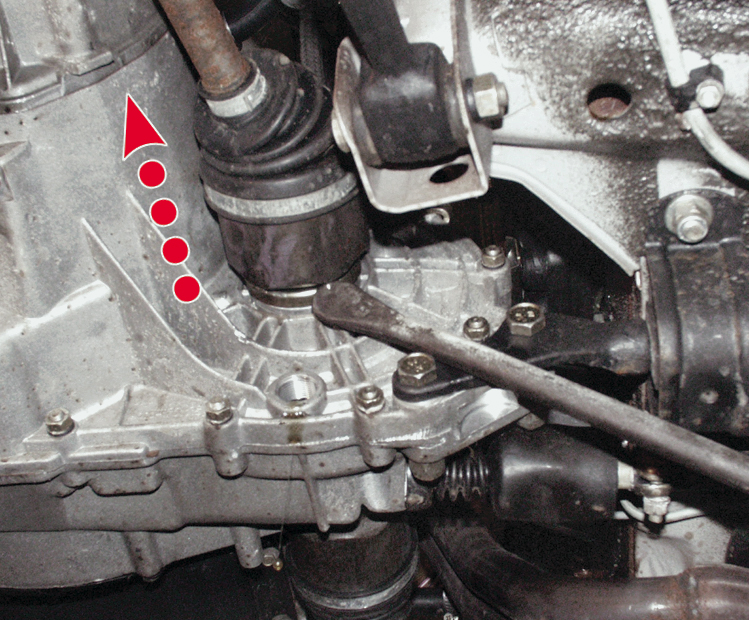

Методика снятия валов на большинстве автомобилей схожа. На переднеприводных для этого необходимо открутить гайку, которая фиксирует ШРУС в ступице колеса. Затем поднять автомобиль на подъемнике или домкрате, снять колесо, открутить крепление шаровой опоры и отсоединить рулевую тягу. После чего потянуть ступицу колеса на себя, чтобы сдвинуть всю стойку. В результате ступица сойдет с наружного ШРУС. После чего необходимо монтировкой или мощной плоской отверткой вытащить внутренний ШРУС из коробки переключения передач. Эта методика одинакова на автомобилях с механической, вариаторной, автоматической и роботизированной коробкой переключения передач.
Для демонтажа приводных валов заднеприводных автомобилей необходимо открутить гайку фиксации ШРУС в ступице колеса. Затем поднять автомобиль с помощью подъемника или домкрата, снять колесо, открутить нижнее крепление ступицы, отсоединить реактивные тяги. После чего потянуть ступицу на себя, чтобы снять ее с шарнира приводного вала. В последнюю очередь извлечь внутренний ШРУС из редуктора.
Ремонт приводных валов
Ремонт приводных валов требует демонтажа хотя бы одного шарнира. Процесс снятия и установки наружных и внутренних ШРУСов одинаков. Если у вас нет опыта, не стоит разбирать приводной вал — это может привести к неправильной сборке. Ошибка в сборке может вызвать разрушение вала при повороте. На низкой скорости это потребует эвакуации автомобиля, а на высокой — повредит днище и может привести к опрокидыванию.
Для демонтажа и разборки ШРУСа выполните следующие шаги:
-
Читайте также:
- Удалите хомуты пыльника, аккуратно снимите его с корпуса шарнира и отведите по трубе вала. Если это невозможно, выверните пыльник наизнанку.

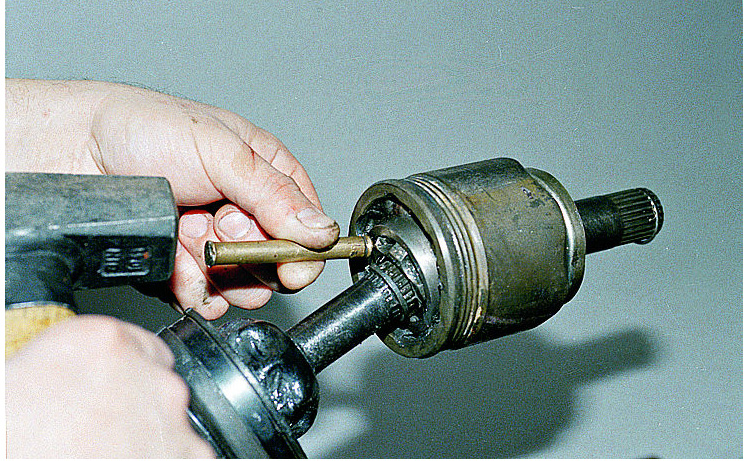

- Закрепите вал в тисках, приложите деревянный, алюминиевый или медный брусок к торцу ШРУСа и ударьте по нему молотком или кувалдой. Обычно шарнир отсоединяется после 1-2 ударов.
- Если шарнир не удается сбить, очистите его от смазки, чтобы добраться до стопорного кольца. С помощью специального съемника извлеките кольцо, затем аккуратно выньте внутреннюю часть шарнира из наружной. Удалите шарики и сепаратор, очистите внутреннюю часть от смазки и с помощью отвертки снимите стопорное кольцо, после чего извлеките вал.
Для замены смазки разберите ШРУС и тщательно промойте все компоненты в бензине или солярке. Просушите детали сжатым воздухом и соберите их обратно. Заполните шарнир смазкой в соответствии с рекомендациями по ремонту вашего автомобиля. Установку шарнира на вал производите в обратном порядке.
Установка вала на автомобиль
При установке собранного приводного вала на автомобиль, сначала, насколько получается, вставляют внутренний шарнир (главное, чтобы совпали шлицы), затем внешний. После чего к тормозному диску или ступице прикладывают деревянный, медный или алюминиевый брусок и ударяют по нему молотком. Если стопорные кольца шарниров подобраны правильно, то ШРУС полностью входит в коробку переключения передач с 1 – 2 ударов. Если он не зашел с 3 – 4 удара, необходимо убедиться, что шлицы шарнира и планетарной шестерни совпали и снова попытаться утопить ШРУС. Утопив ШРУС в коробке, установите на место шаровую опору, растяжки и рулевую тягу. Установите и закрепите колесо, затем снимите машину с подъемника или домкрата. Установите шайбу подшипника передней ступицы и закрутите гайку, момент затяжки 220 – 250 ньютон на метр. Данный параметр для различных автомобилей может отличаться, поэтому проверьте его с помощью руководства по ремонту вашего автомобиля. Затянув гайку, обязательно закерните ее.
Наиболее частые ошибки, которые допускают при ремонте приводных валов
Если снять один приводной вал с автомобиля и повернуть второй более чем на 15 градусов или запустить двигатель, планетарные шестеренки трансмиссии могут выпасть, что приведет к дорогостоящему ремонту коробки передач.
Неопытные водители и механики часто используют неподходящие стопорные кольца, что мешает установить шарниры на вал и вставить его в планетарную шестерню. При попытке забить шарнир и вал они повреждают наружный корпус, что требует замены ШРУС.
При затягивании гайки, фиксирующей ШРУС в ступице колеса, часто прикладывают слишком большое усилие, что приводит к быстрому выходу подшипников ступицы из строя. Недостаточная затяжка может вызвать люфт колеса, что негативно сказывается на управляемости автомобиля. Для правильной затяжки гайки рекомендуется использовать динамометрический ключ.
Выбор приводного вала для замены
При выборе приводного вала для замены необходимо учитывать несколько ключевых факторов, которые помогут обеспечить надежную и эффективную работу трансмиссии вашего транспортного средства. Приводной вал является важным элементом, который передает крутящий момент от двигателя к колесам, и его правильный выбор имеет критическое значение для общей производительности автомобиля.
1. Совместимость с автомобилем
Первым шагом в выборе приводного вала является проверка его совместимости с конкретной моделью автомобиля. Необходимо учитывать марку, модель, год выпуска и тип трансмиссии. Каждый производитель автомобилей разрабатывает свои уникальные детали, и использование неподходящего вала может привести к серьезным проблемам с трансмиссией.
2. Материалы и конструкция
Приводные валы могут быть изготовлены из различных материалов, таких как сталь, алюминий или композитные материалы. Стальные валы, как правило, более прочные и долговечные, но могут быть тяжелее. Алюминиевые валы легче, что может положительно сказаться на общей массе автомобиля, однако они могут быть менее устойчивыми к нагрузкам. Композитные материалы предлагают хороший баланс между весом и прочностью, но могут быть дороже. Выбор материала зависит от условий эксплуатации автомобиля и желаемых характеристик.
3. Длина и диаметр вала
Длина и диаметр приводного вала также играют важную роль. Неправильные размеры могут привести к неправильной установке и, как следствие, к повреждению трансмиссии. При замене вала необходимо точно измерить длину и диаметр оригинального вала, чтобы выбрать подходящий аналог. Важно также учитывать возможные изменения в конструкции автомобиля, которые могли произойти после его выпуска.
4. Устойчивость к нагрузкам
Приводной вал должен быть способен выдерживать нагрузки, возникающие при работе двигателя и движении автомобиля. При выборе вала стоит обратить внимание на его максимальную нагрузочную способность, которая должна соответствовать или превышать нагрузки, возникающие в процессе эксплуатации. Это особенно важно для автомобилей, которые используются в условиях повышенной нагрузки, таких как внедорожники или спортивные автомобили.
5. Производитель и качество
Выбор надежного производителя также имеет большое значение. Рекомендуется отдавать предпочтение известным брендам, которые зарекомендовали себя на рынке. Качество деталей напрямую влияет на их долговечность и надежность. Приобретение оригинальных запчастей или деталей от проверенных производителей может помочь избежать проблем в будущем.
-
Читайте также:
6. Установка и обслуживание
Наконец, стоит учитывать процесс установки приводного вала. Некоторые валы могут требовать специального оборудования или навыков для установки, что может увеличить общую стоимость замены. Также важно следить за состоянием вала и проводить регулярное обслуживание, чтобы предотвратить преждевременный износ и повреждения.
В заключение, выбор приводного вала для замены — это ответственный процесс, который требует внимательного подхода и учета множества факторов. Правильный выбор обеспечит надежную работу автомобиля и продлит срок службы трансмиссии.
Вопрос-ответ
Что такое приводной вал и какую роль он играет в механизмах?
Приводной вал — это компонент механической системы, который передает вращательное движение от одного элемента к другому, например, от двигателя к колесам автомобиля. Он играет ключевую роль в обеспечении эффективной передачи мощности и крутящего момента, что позволяет механизму функционировать правильно.
Какие материалы используются для изготовления приводных валов?
Приводные валы обычно изготавливаются из высокопрочных сталей, таких как углеродные или легированные стали, которые обеспечивают необходимую прочность и устойчивость к износу. В некоторых случаях могут использоваться композитные материалы для снижения веса и повышения эффективности.
Каковы основные признаки неисправности приводного вала?
Основные признаки неисправности приводного вала включают вибрацию, шум при работе, утечку смазки и визуальные повреждения, такие как трещины или деформации. Эти симптомы могут указывать на необходимость проверки и, возможно, замены вала для предотвращения серьезных повреждений механизма.
Советы
СОВЕТ №1
Перед покупкой приводного вала обязательно проверьте его совместимость с вашим автомобилем. Убедитесь, что модель и размеры вала соответствуют требованиям вашего транспортного средства, чтобы избежать проблем с установкой и эксплуатацией.
СОВЕТ №2
Регулярно проверяйте состояние приводного вала и его соединений. Обратите внимание на наличие трещин, износа или коррозии. Раннее выявление проблем поможет избежать более серьезных поломок и дорогостоящего ремонта.
СОВЕТ №3
При установке нового приводного вала используйте только качественные запчасти и инструменты. Это обеспечит надежность и долговечность работы вала, а также снизит риск возникновения вибраций и других проблем во время движения.
СОВЕТ №4
Не забывайте о регулярном обслуживании трансмиссии, так как состояние приводного вала напрямую зависит от работы всей системы. Своевременная замена масла и проверка всех компонентов помогут продлить срок службы приводного вала.
