Гидроусилитель руля (ГУР) — ключевой элемент автомобиля, облегчающий управление, особенно на низких скоростях и при маневрировании. В статье рассмотрим устройство и принцип работы ГУР, а также его преимущества и недостатки. Понимание работы гидроусилителя поможет автовладельцам заботиться о своем автомобиле и принимать обоснованные решения при выборе и обслуживании системы рулевого управления.
Гидроусилитель – что это и зачем
Изначально устройство разрабатывалось для облегчения поворота рулевого колеса на специализированных автомобилях с высоким передаточным числом рулевого механизма. В настоящее время гидроусилитель используется почти на всех автомобилях, что повышает их маневренность и отзывчивость на движения руля.
Использование гидроусилителя снижает количество необходимых оборотов руля и помогает избежать аварийных ситуаций, связанных с резкими маневрами в противоположную сторону. Выполнить такой маневр с обычным рулевым механизмом, даже реечного типа, сложно.
Гидроусилитель руля является важным компонентом современных автомобилей, обеспечивая легкость управления и повышая комфорт водителя. Эксперты отмечают, что основная функция ГУР заключается в уменьшении усилия, необходимого для поворота руля, что особенно актуально при маневрировании на малых скоростях и парковке. Система работает за счет гидравлического давления, создаваемого насосом, который, в свою очередь, приводится в действие двигателем автомобиля.
По мнению специалистов, наличие ГУР значительно снижает физическую нагрузку на водителя, что особенно важно для долгих поездок. Однако, как подчеркивают эксперты, важно следить за состоянием системы, так как утечка жидкости или неисправность насоса могут привести к ухудшению управляемости автомобиля. В целом, гидроусилитель руля является неотъемлемой частью современных транспортных средств, обеспечивая безопасность и комфорт на дороге.

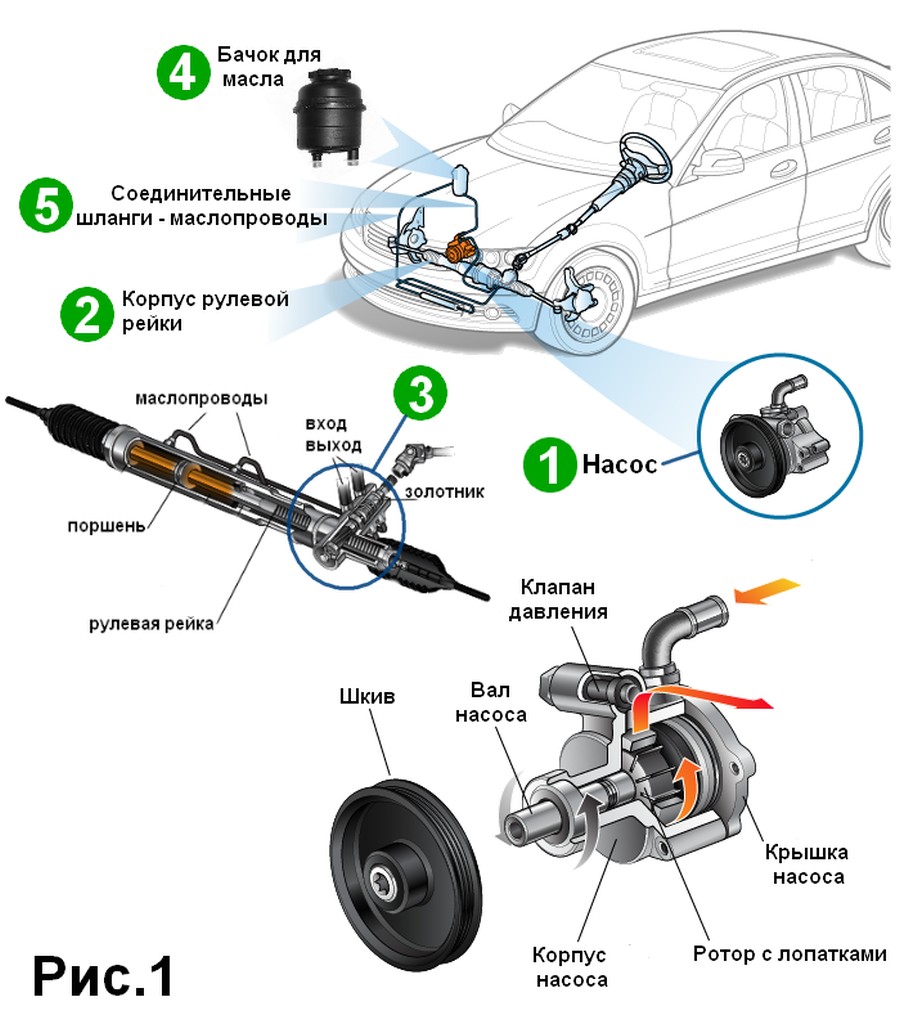

Схема устройства ГУР
Всего существует два вида гидроусилителей рулевого механизма: стандартный и ЭГУР, который комплектуется специальным электронным блоком управления и электромагнитным клапаном. В целом их конструкция схожа и прекрасно впишется в любой рулевой механизм. Сейчас же, большая часть автомобилей комплектуется рулевой рейкой, поэтому рассмотрим устройство ГУР и ЭГУР на ее примере.
В состав основных частей гидроусилителя входят:
- Распределитель золотникового типа
- Специальный насос
- Бачок, в котором хранится рабочая жидкость
- Рабочий цилиндр
- Система шлангов патрубков для перемещения жидкости
ЭГУР же может дополнительно комплектуется датчиком скорости, электромагнитным клапаном и специальным блоком управления.

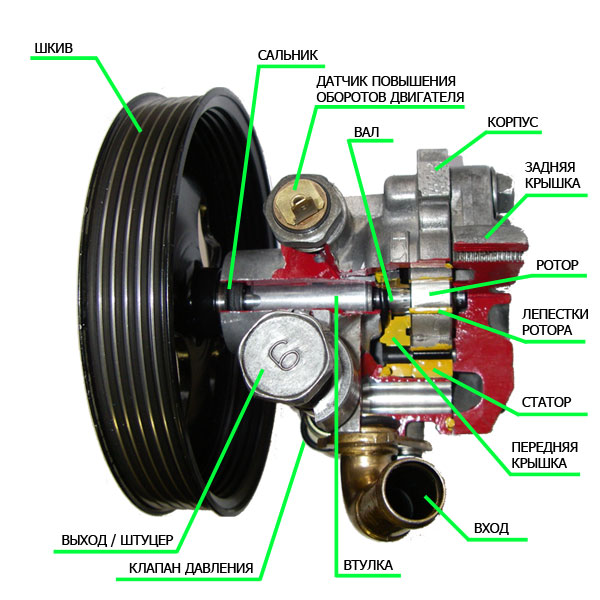

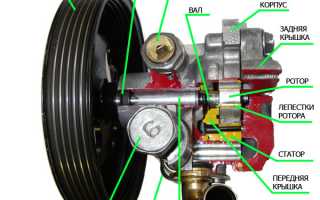

Рабочий цилиндр и распределитель устанавливаются на рулевую рейку и представляют с ним единое целое. Назначение насоса заключается в том, чтобы создать необходимое давление жидкости и приводится в движение при помощи ременной передачи от коленчатого вала двигателя.
| Компонент ГУР | Функция | Возможные неисправности и их признаки |
|---|---|---|
| Насос ГУР | Создает давление гидравлической жидкости. | Свист, гул, течь жидкости, затрудненное вращение руля, неработающий ГУР. |
| Гидравлический шланг | Переносит гидравлическую жидкость между компонентами. | Течь жидкости, повреждение шланга, ухудшение работы ГУР. |
| Рулевой механизм (рейка или червячная пара) | Преобразует вращение руля в движение колес. | Стуки, люфты, тяжелое вращение руля, неравномерное усилие на руле. |
| Гидравлический цилиндр (рейка или червячная пара) | Усиливает усилие, прикладываемое к рулю. | Течь жидкости, стуки, неравномерное усилие на руле, затрудненное вращение руля. |
| Резервуар ГУР | Хранит гидравлическую жидкость. | Низкий уровень жидкости, загрязнение жидкости, недостаточное давление в системе. |
| Клапан регулировки давления | Регулирует давление гидравлической жидкости в зависимости от скорости вращения руля. | Неравномерное усилие на руле, затрудненное вращение руля на низких скоростях. |
| Датчик давления | Контролирует давление в системе. | Некорректная работа системы, ошибки в электронных системах автомобиля. |
Интересные факты
Вот несколько интересных фактов о гидроусилителе руля (ГУР):
Читайте также:
-
Принцип работы: Гидроусилитель руля использует гидравлическую систему для уменьшения усилия, необходимого для поворота руля. Он работает на основе давления жидкости, создаваемого насосом, который приводится в действие двигателем автомобиля. Это позволяет водителю легко управлять автомобилем, особенно на низких скоростях или при парковке.
-
История развития: Первые системы гидроусилителя руля начали появляться в автомобилях в 1950-х годах. Они значительно улучшили управляемость и комфорт вождения, особенно для больших и тяжелых автомобилей. С тех пор технологии усовершенствовались, и современные системы стали более эффективными и надежными.
-
Электрический ГУР: В последние годы на рынке появились электрические системы усиления руля (ЭУР), которые работают без гидравлической жидкости. Они более энергоэффективны и позволяют производителям автомобилей создавать более легкие и компактные конструкции. Электрические ГУР также могут быть интегрированы с системами помощи водителю, такими как адаптивный круиз-контроль и системы предотвращения столкновений.
Как работает усилитель рулевого управления + Видео

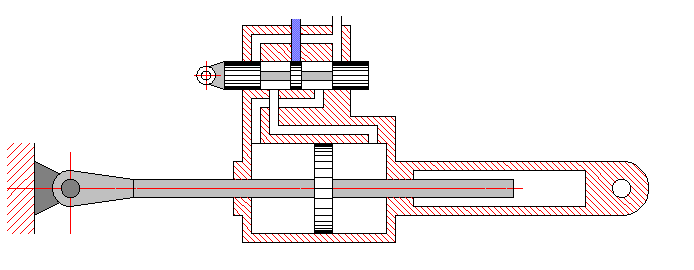

После запуска мотора масляный насос создает давление в системе. Когда руль в нейтральном положении, жидкость циркулирует, минуя золотник. При повороте руля рулевой вал воздействует на торсион, открывая золотник в нужном направлении. Это активирует одну из полостей рабочего цилиндра, облегчая усилие для поворота руля и ускоряя поворот колес.
При повороте руля до упора давление масла достигает максимума на рабочем цилиндре. Для предотвращения повреждений срабатывает клапан, который открывается и позволяет жидкости свободно циркулировать. Когда руль возвращается в исходное положение, клапан закрывается, и рабочий цилиндр воздействует на другую полость, ускоряя поворот руля.
Электрогидроусилитель (ЭГУР) оснащен системой регулировки давления рабочей жидкости в зависимости от скорости автомобиля. Это достигается с помощью датчиков скорости, частоты вращения коленчатого вала или угла поворота рулевого колеса. При высокой скорости ЭГУР отключается, чтобы избежать резких маневров и сделать управление более информативным. При низкой скорости или остановке ЭГУР работает на полную мощность, создавая максимальное давление. Контроллер обеспечивает плавное или резкое открытие клапанов в зависимости от скорости движения.
Недостатки
Несмотря на все удобство, такое устройство имеет и ряд недостатков. Прежде всего, это ременная передача, которая отбирает у двигателя определенную величину мощности и некоторая часть его КПД затрачивается на приведение в действие насоса. Таким образом, ГУР увеличивает расход топлива автомобиля и снижает его мощность.

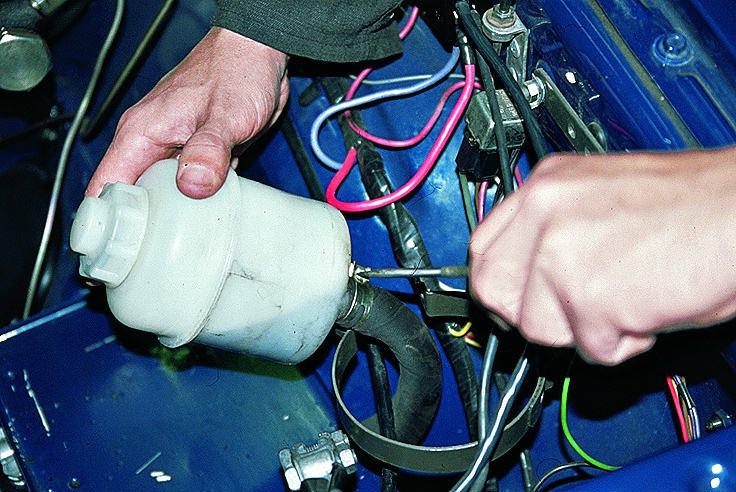

Кроме того, гидроусилитель нуждается в тщательном уходе, потому как его неожиданный отказ воспринимается водителем, как клин рулевого колеса. Понимая это не сразу, неопытные шоферы бросаются в панику и допускают случайные столкновения с определенными препятствиями. Прежде всего, нужно поддерживать постоянную затяжку хомутов гидросистемы, а, во-вторых, менять жидкость ГУР два раза в год и следить за состоянием гидронасоса.
Бачок с рабочей жидкостью должен быть обязательно заполнен ею до необходимого уровня, иначе давление будет слишком избыточным или недостаточным.
Преимущества гидроусилителя руля
Гидроусилитель руля (ГУР) представляет собой важный элемент системы управления автомобилем, который значительно облегчает процесс вождения. Одним из главных преимуществ ГУР является его способность снижать усилие, необходимое для поворота руля, что особенно актуально при маневрировании на малых скоростях и при парковке. Это достигается за счет использования гидравлической жидкости, которая передает усилие от руля на колеса.
Одним из ключевых аспектов работы гидроусилителя является его способность адаптироваться к условиям движения. При увеличении скорости автомобиля усилие на руле становится более жестким, что позволяет водителю лучше контролировать машину. В то же время, при замедлении или остановке, система автоматически уменьшает сопротивление, что делает управление более комфортным.
Кроме того, ГУР способствует улучшению безопасности на дороге. Легкость управления автомобилем позволяет водителю быстрее реагировать на изменения в дорожной обстановке, что особенно важно в экстренных ситуациях. Уменьшение физической нагрузки на водителя также снижает вероятность усталости, что может негативно сказаться на внимании и реакции.
Еще одним значительным преимуществом гидроусилителя руля является его способность обеспечивать стабильность автомобиля на высоких скоростях. ГУР помогает поддерживать оптимальное положение колес, что способствует лучшему сцеплению с дорогой и уменьшает вероятность заноса. Это особенно важно для спортивных автомобилей и автомобилей, предназначенных для вождения в сложных условиях.
Не стоит забывать и о долговечности системы. Гидроусилители руля, как правило, имеют длительный срок службы и требуют минимального обслуживания. Однако важно следить за уровнем гидравлической жидкости и периодически проверять систему на наличие утечек, чтобы избежать серьезных поломок.
В заключение, гидроусилитель руля является неотъемлемой частью современных автомобилей, предлагая множество преимуществ, включая легкость управления, повышенную безопасность и стабильность на дороге. Эти факторы делают ГУР важным элементом, который значительно улучшает опыт вождения и комфорт для водителя.
Вопрос-ответ
Для чего нужен ГУР?
Гидравлический усилитель руля — это автомобильная гидравлическая система, часть рулевого механизма, предназначенная для облегчения управления направлением движения автомобиля при сохранении необходимой «обратной связи» и обеспечении устойчивости и однозначности задаваемой траектории.
Как работает ГУР на машине?
ГУР начинает свою работу, когда водитель начинает поворачивать и крутить рулевое колесо. В этот момент открывается канал для поступления жидкости в гидроцилиндр. Жидкость поступает в сливную магистраль и в последующем в бачок. В результате перемещается рулевая рейка, и колеса поворачиваются.
Что будет, если закончится жидкость ГУР?
При недостаточном уровне или при наличии значительного количества воздуха происходят необратимые повреждения насоса ГУРа, так как он смазывается непосредственно гидравлической жидкостью. Кроме того, большому риску подвергаются и остальные элементы системы, такие как рулевая рейка, клапана, управляющие золотники.
Как циркулирует жидкость ГУР?
Жидкость поступает в гидравлический цилиндр, перемещающий рулевую рейку. Когда колёса устанавливаются в заданное положение, клапан закрывается, чтобы исключить потерю управления во время манёвра. При этом жидкость циркулирует в обход рулевого механизма, снижая нагрузки и замедляя износ деталей.
-
Читайте также:
Советы
СОВЕТ №1
Регулярно проверяйте уровень жидкости в системе ГУР. Низкий уровень жидкости может привести к ухудшению работы гидроусилителя и даже к его поломке. Убедитесь, что используете только рекомендованную производителем жидкость.
СОВЕТ №2
Обратите внимание на посторонние звуки при поворотах руля. Если вы слышите скрипы или стуки, это может указывать на проблемы с ГУР. Не игнорируйте эти сигналы и обратитесь к специалисту для диагностики.
СОВЕТ №3
Периодически проверяйте состояние ремня привода насоса ГУР. Изношенный или ослабленный ремень может привести к снижению эффективности работы системы. Заменяйте его при первых признаках износа.
СОВЕТ №4
Не забывайте о регулярном обслуживании системы ГУР. Замена жидкости и фильтра, если он предусмотрен, поможет продлить срок службы гидроусилителя и улучшить его работу.
