Как определить неисправность датчика холла простыми способами

Датчик Холла — важный элемент системы зажигания и управления двигателем. Его неисправность может вызвать серьезные проблемы с автомобилем. В этой статье мы рассмотрим способы диагностики поломки датчика Холла, что позволит вам самостоятельно выявить неисправности и избежать дорогого ремонта. Знание признаков неисправности поможет быстро реагировать на проблемы и восстановить работоспособность системы зажигания.

ДХ регулятор

Регулятор ДХ — ключевой элемент распределителя зажигания, расположенный рядом с трамблерным валом, на котором установлена магнитопроводящая пластина, напоминающая корону.

Шторка или пластина ДХ имеет столько прорезей, сколько цилиндров в двигателе. Важным компонентом ДХ является магнит постоянного действия.

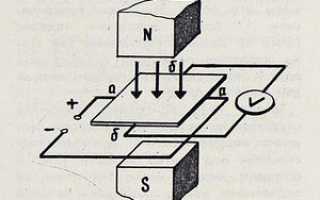

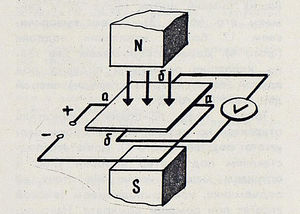

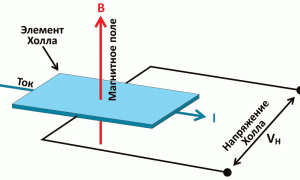

Чтобы понять принцип работы ДХ, рассмотрим схему вращения вала. При вращении пластины она последовательно проходит через отверстия шторки, что приводит к выработке импульса, передаваемого через коммутатор в катушку зажигания. Катушка преобразует низковольтный ток в высоковольтный, который подается на свечи.

Регулятор ДХ имеет три вывода. Один подключен к минусу (массе), второй — к плюсу с напряжением 6 В, а третий — для передачи преобразованного импульса на коммутатор.

Определение неисправности датчика холла может быть выполнено с помощью нескольких простых методов, которые рекомендуют эксперты в области автомобильной электроники. Во-первых, стоит проверить целостность проводки и соединений, так как поврежденные провода могут привести к неправильной работе датчика. Во-вторых, использование мультиметра для измерения напряжения на выходе датчика поможет выявить его работоспособность. При исправном датчике на выходе должно быть стабильное напряжение при вращении ротора. Также эксперты советуют обратить внимание на наличие механических повреждений или загрязнений на самом датчике, которые могут влиять на его функционирование. Наконец, если все вышеперечисленные проверки не выявили проблем, стоит провести диагностику с помощью специализированного оборудования, что позволит более точно определить неисправность.

Как проверить датчик Холла в дорожных условиях

Симптомы неисправности ДХ

Проявляются дефекты ДХ по-разному. И вовсе не означает, что если водитель опытный и разбирается в автотехнике, ему удастся сразу определить неисправности. Нередко приходится долго анализировать и проверять признаки, прежде чем удостоверяешься в безусловном выходе из строя датчика.

Однако существуют несколько явных симптомов, которые указывают на проблемы с ДХ. Их следует рассмотреть:

если не запускается автодвигатель или заводится он с трудом;
если в режиме холостого хода ДВС функционирует рывками и с перебоями;
если мотор глохнет во время движения;
если при езде на высоких об/мин автомашина дергается.

При проявлении одного из этих симптомов рекомендуется подвергнуть сомнению ДХ и проверить его. Конечно же, есть и другие разновидности неисправностей, связанных с ДХ, но эти 4 самые распространенные.

Читайте также:

Как заменить покрышку на скутере самостоятельно

Признак неисправности	Возможная причина	Проверка
Двигатель не заводится или глохнет	Неисправность датчика Холла, обрыв цепи, короткое замыкание	Проверка напряжения на выходе датчика, проверка целостности проводки, визуальный осмотр датчика на наличие повреждений
Нестабильная работа двигателя, пропуски зажигания	Повреждение датчика Холла, неправильный сигнал	Проверка формы сигнала осциллографом, измерение сопротивления датчика
Снижение мощности двигателя	Износ датчика Холла, ослабление контактов	Проверка напряжения на выходе датчика под нагрузкой, проверка надежности контактов
Посторонние шумы в работе двигателя	Неправильная работа датчика Холла, помехи	Проверка сигнала датчика на наличие помех, проверка экранирования проводов

Интересные факты

Вот несколько интересных фактов о том, как определить неисправность датчика Холла простыми способами:

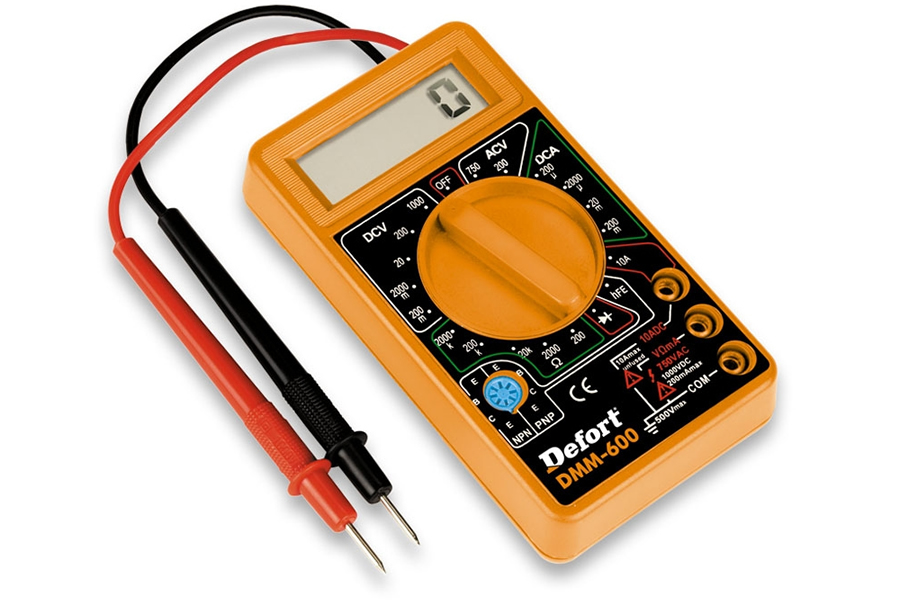

Использование мультиметра: Один из самых простых способов проверки датчика Холла — это использование мультиметра. При измерении напряжения на выходе датчика при его активации (например, при приближении магнита) можно определить, работает ли он. Если напряжение не изменяется, это может указывать на неисправность датчика.
Проверка с помощью магнитов: Датчик Холла реагирует на магнитные поля, поэтому можно использовать обычный магнит для проверки его работоспособности. При приближении магнита к датчику должен изменяться выходной сигнал. Если этого не происходит, датчик может быть неисправен.
Симптомы неисправности: Неисправный датчик Холла может проявляться в различных симптомах, таких как нестабильная работа двигателя, проблемы с запуском или неправильная работа системы зажигания. Знание этих симптомов может помочь в быстром выявлении проблемы и ее устранении.

Как проверить датчик холла мотор колеса

Окончательная проверка ДХ

Для проверки работоспособности датчика холостого хода (ДХ) проведите диагностическую процедуру. Существует несколько методов, и каждый специалист выбирает наиболее удобный.

Наиболее распространенный способ — сравнение показаний тестера с заводскими значениями. Мультиметр подключается к выводам ДХ, и если при открытой шторке показания составляют около 0,4 В, датчик работает исправно.

Другой метод, часто используемый автовладельцами без измерительных приборов, — замена старого ДХ на новый. Если после установки нового датчика автомобиль работает корректно и двигатель не «зависает», значит, старый ДХ неисправен.

Некоторые эксперты рекомендуют диагностику с помощью имитатора. Это устройство, часто изготавливаемое самостоятельно, подключается к системе зажигания. Если искра появляется после подключения имитатора, значит, ДХ неисправен.

Для замены ДХ следуйте инструкции:

Снимите крышку с трамблера.
Вращайте коленвал до совпадения метки шкива с меткой крышки ГРМ.
Обозначьте положение ротора распределителя.
Снимите распределитель с помощью необходимых инструментов.
Удалите штифт, фиксирующий положение маслоотражательной муфты (выбить молотком, вытянуть пассатижами).
Демонтируйте муфту и шайбу.
Извлеките вал из корпуса трамблера.
Обесточьте выводы ДХ.
Открутите датчик и извлеките его через отверстие.
Установите новый датчик и соберите все в обратном порядке.

Рекомендация. Чтобы облегчить извлечение ДХ, оттяните регулятор. Это создаст отверстие для легкого извлечения ДХ.

Алгоритм проведения проверки СЗ с ДХ индикатором

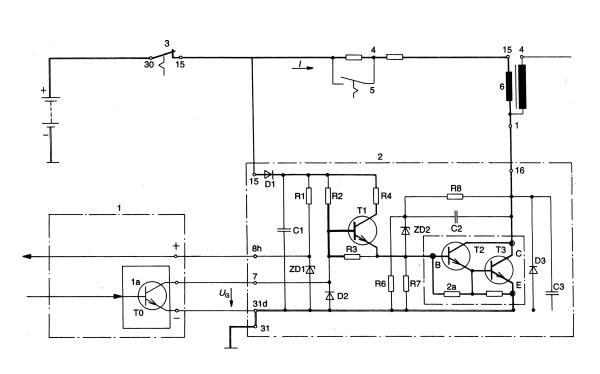

СЗ или система зажигания современного автомобиля с датчиком холла проверяется с помощью индикатора или мультиметра в такой последовательности:

проверяется напряжение на АКБ (батарее), если оно есть, то операция продолжается;
осматривается на глаз катушка зажигания (если она в грязи, то все тщательно очищается, особенно возле контактов).

На один из выводов катушки идет плюс с замка зажигания, как правило, голубой провод. При включенном зажигании на контакте должно быть напряжение, в противном случае искать поломки в датчике холла или других элементах системы зажигания нет смысла.

Читайте также:

Смазка клемм аккумулятора

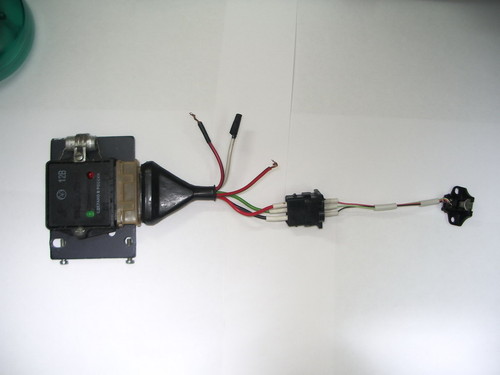

Сам ДХ в этом случае проверяется методом исключения, с помощью имитатора. Он представляет собой копирующее самодельное устройство с кнопкой и 3-выводным штекером, вдеваемым на место штатного в трамблер (датчик холла).

Имитатор устройство имеет также провод, который с обратной стороны подключается к АКБ. Второй конец устройства с колодкой, соответственно, будет имитировать работу датчика холла.

Вот, что нужно сделать:

взять металлическую планочку, проделать в ней 4 отверстия с резьбой для входа свечей зажигания и соединить планку с массой автомобиля (любой частью автокузова);
в одно из отверстий вкручивается свеча и соединяется бронепроводом с катушкой зажигания (главный провод).

Таким манером мы исключили работу распределителя зажигания (его высоковольтную часть). Теперь высокое напряжение с катушки подается прямо на свечу.

Самодельное имитирующее приспособление подключается теперь к жгуту, который соединяется со штатным датчиком холла, расположенным в трамблере автомобиля.

можно включить замок зажигания;
нажать кнопку самодельного устройства (включить его);
если появляется искра на свече, значит, остальная часть системы зажигания без ДХ в порядке.

Пришло время проверить работоспособность коммутатора. Если он расположен в салоне автомобиля и добраться до него непросто, то для проверки используется тоже имитирующее приспособление – обычная лампа:

выключается замок зажигания;
с катушки зажигания отсоединяется провод, идущий на коммутатор (именно через этот самый провод коммутатор и управляет катушкой зажигания);
к этому самому проводу соединяется обычная лампа (желательно с патроном, чтобы исключить замыкание);
один провод от лампы соединяется, как и было написано, с катушкой, а другой – на плюс АКБ;
включается замок зажигания;
имитируется работа ДХ.

Если при имитации работы датчика, лампа мигает, в коммутаторе поломки нет.

Лампа, как несложно догадаться, выполнила роль коммутатора. Ее мигание после каждого задействования кнопки самодельного устройства означает, что коммутатор управляет катушкой. А вот, если бы лампа только горела, либо вообще не загоралась, надо было бы проверить коммутатор с подводящими импульс проводами уже более основательно.

Читайте также:

Как разобрать катушку зажигания современного типа

Хотелось бы отметить один нюанс, который становится проблемой для начинающих автоэлектриков. Они проверяют всю систему зажигания, прозванивают провода, диагностируют ДХ и свечи, но забывают о такой простой вещи, как механическая поломка.

Например, если порвется ремень грм, потеряется связь между распредвалом и коленвалом. Это означает, что распредвал вращаться не будет, а с ним и вал трамблера. Поэтому не задействуется датчик холла и вся система зажигания.

Чтобы проверить, вращается или нет трамблерный привод, следует вынуть крышку распределителя, и посмотреть. Если после вращения стартера вал распределителя не крутится, ремень грм оборван или произошла какая-то другая механическая поломка.

Теперь вы знаете, как выявлять неисправности ДХ. Отправляясь в дальний путь, берите с собой обязательно тестер, запасной датчик холла или самодельное устройства, аналогичное работе ДХ.

самая простая проверка датчиков холла мотор-колеса

Методы визуальной диагностики датчика холла

Визуальная диагностика датчика холла является первым и наиболее простым шагом в определении его неисправности. Этот метод не требует специальных инструментов и может быть выполнен даже новичком в области автомобильной электроники. Рассмотрим основные аспекты визуальной диагностики.

1. Осмотр внешнего состояния датчика

Первым делом необходимо провести внешний осмотр датчика холла. Проверьте его на наличие механических повреждений, трещин или вмятин. Обратите внимание на состояние проводов и разъемов: они должны быть целыми, без коррозии и окисления. Если вы заметили повреждения, это может быть причиной неисправности датчика.

2. Проверка подключения

Читайте также:

Как установить бесконтактное зажигание и подключить

Убедитесь, что датчик холла правильно подключен. Проверьте, не ослаблены ли контакты, и нет ли загрязнений в разъеме. Если разъем загрязнен, аккуратно очистите его с помощью изопропилового спирта и ватной палочки. Плохое соединение может привести к неправильной работе датчика.

3. Осмотр проводки

Проверьте проводку, идущую к датчику. Она должна быть целой, без повреждений и изоляции. Обратите внимание на места, где провода могут тереться о металлические детали автомобиля, так как это может привести к обрыву или короткому замыканию. Если вы обнаружите поврежденные участки, их необходимо заменить или изолировать.

4. Проверка на наличие загрязнений

Датчик холла может быть загрязнен пылью, грязью или маслом. Это может повлиять на его работу. Если датчик находится в загрязненном состоянии, аккуратно очистите его мягкой тканью или щеткой. Избегайте использования агрессивных химикатов, которые могут повредить его.

5. Проверка магнитного поля

Датчик холла работает на основе магнитного поля, поэтому важно убедиться, что оно присутствует. Для этого можно использовать небольшой магнит. Поднесите магнит к датчику и проверьте, реагирует ли он на изменение магнитного поля. Если датчик не реагирует, это может указывать на его неисправность.

Визуальная диагностика датчика холла позволяет быстро выявить очевидные проблемы, которые могут быть причиной его неисправности. Однако, если после всех проверок датчик продолжает работать неправильно, возможно, потребуется более глубокая диагностика с использованием специализированного оборудования.

Вопрос-ответ

Каковы основные признаки неисправности датчика холла?

Основные признаки неисправности датчика холла включают нестабильную работу двигателя, проблемы с запуском, а также появление ошибок в системе управления двигателем. Если вы заметили, что двигатель глохнет или не запускается, это может быть связано с неисправным датчиком.

Какие простые методы диагностики датчика холла можно использовать?

Для диагностики датчика холла можно использовать мультиметр для проверки его сопротивления и напряжения. Также можно проверить, есть ли сигнал на выходе датчика при вращении ротора. Если сигнал отсутствует, это может указывать на неисправность датчика.

Можно ли самостоятельно заменить датчик холла, и что для этого нужно?

Да, заменить датчик холла можно самостоятельно, если у вас есть базовые навыки работы с автомобилем. Для этого потребуется новый датчик, инструменты для его замены и, возможно, руководство по ремонту вашего автомобиля. Важно следовать инструкциям и соблюдать меры предосторожности при работе с электрическими компонентами.

Советы

СОВЕТ №1

Проверьте целостность проводки. Начните с визуального осмотра проводов, идущих к датчику холла. Убедитесь, что нет видимых повреждений, таких как перетирания или обрывы. Если проводка в порядке, переходите к следующему шагу.

СОВЕТ №2

Используйте мультиметр для проверки напряжения. Подключите мультиметр к выводам датчика холла и проверьте, поступает ли на него напряжение при включенном зажигании. Если напряжение отсутствует, возможно, проблема в проводке или в самом датчике.

СОВЕТ №3

Проведите тест на замыкание. С помощью мультиметра проверьте, есть ли короткое замыкание между выводами датчика. Если вы обнаружите замыкание, это может указывать на неисправность датчика или проблемы в его подключении.

СОВЕТ №4

Проверьте работу датчика с помощью осциллографа. Если у вас есть доступ к осциллографу, подключите его к выходу датчика холла. При вращении ротора или вала, осциллограф должен показать четкие импульсы. Если сигнал отсутствует или искажен, это свидетельствует о неисправности датчика.
