Карбюратор — ключевой элемент системы питания двигателя внутреннего сгорания, отвечающий за смешивание воздуха с топливом в нужных пропорциях для эффективной работы мотора. В статье рассмотрим принцип работы карбюратора, его устройство и функции, включая режим холостого хода. Понимание этих аспектов поможет лучше ориентироваться в устройстве автомобиля и проводить качественное обслуживание и диагностику системы питания, что способствует увеличению срока службы двигателя и его производительности.

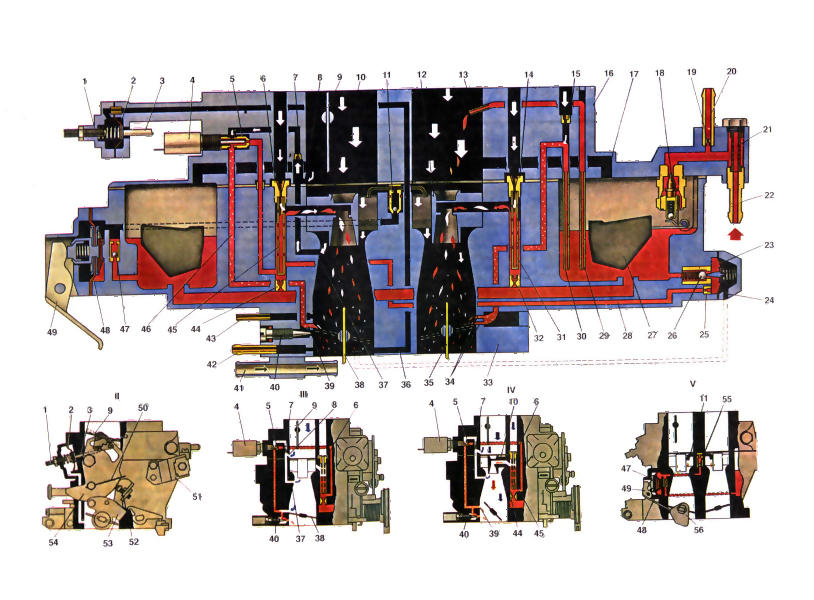

Как работает карбюратор
Принцип работы карбюратора остается неизменным, независимо от модели. Он включает следующие элементы: канал для топливовоздушной смеси, калибровочное отверстие для воздуха, поплавковую камеру и выход для смеси.
При работе двигателя в впускном коллекторе создается пониженное давление, что приводит к образованию вакуума в карбюраторе. Воздух затягивается через сужающийся канал, захватывая бензин из топливной камеры. В результате образуется топливовоздушная смесь, которая воспламеняется в камере сгорания (КЗ), вызывая движение поршней. Соотношение топлива в смеси зависит от давления в смешивающей камере. Камера соединена с атмосферой, и разница давлений способствует подъему бензина, который смешивается с воздухом. Затем смесь направляется в камеру сгорания. Сужение прохода увеличивает скорость потока воздуха, что усиливает разряжение.
Эксперты в области автомобильной техники отмечают, что карбюратор является ключевым элементом системы питания двигателя внутреннего сгорания. Его основная функция заключается в смешивании топлива с воздухом в нужных пропорциях для обеспечения эффективного сгорания. Принцип работы карбюратора основан на создании разрежения, которое позволяет топливу поступать из резервуара в камеру смешивания. При этом важную роль играет диффузор, который регулирует поток воздуха и, соответственно, количество подаваемого топлива.
Специалисты подчеркивают, что правильная настройка карбюратора критически важна для оптимальной работы двигателя. Неправильные пропорции смеси могут привести к снижению мощности, увеличению расхода топлива и повышению выбросов вредных веществ. Современные карбюраторы также оснащены различными системами, позволяющими адаптировать работу устройства к условиям эксплуатации, что делает их более универсальными и эффективными.
Подача топлива с воздухом
Управление подачей топлива и воздуха осуществляется педалью газа, она соединена с воздушной заслонкой (ВЗ) и элементом, перекрывающим поплавковую камеру (ПК). Когда педаль свободна, мотор работает на холостом ходу (ХХ). Заслонка почти полностью закрывает калиброванный канал подачи воздуха, а игла проём в топливной камере. Деталь для перекрытия поплавковой камеры выполнена в виде иглы, разделённой на несколько частей, каждая из которых имеет свою толщину. Таким образом, чем выше она поднимается, тем больше происходит подача топлива. Воздушная заслонка работает по такому же принципу, чем шире проём, тем больше поток.
| Компонент карбюратора | Функция | Возможные неисправности и их последствия |
|---|---|---|
| Поплавковая камера | Хранение топлива, поддержание постоянного уровня топлива в диффузоре | Засорение поплавка или иглы, утечка топлива, переливание топлива, обеднение смеси |
| Жиклёры (главный и холостого хода) | Регулирование количества топлива, поступающего в смесительную камеру | Засорение жиклёров, нестабильный холостой ход, плохая тяга на высоких оборотах, перерасход топлива |
| Диффузор | Ускорение потока воздуха, создание разрежения для подсасывания топлива | Засорение диффузора, снижение мощности двигателя, нестабильная работа |
| Заслонка дроссельной заслонки | Регулирование количества воздуха, поступающего в двигатель | Износ или заедание заслонки, неравномерная работа двигателя, затрудненный запуск |
| Эконостат (если есть) | Обеспечение оптимального состава смеси на малых нагрузках | Неисправность эконостата, нестабильная работа двигателя на малых оборотах |
| Ускорительный насос | Обеспечение дополнительного количества топлива при резком открытии дроссельной заслонки | Износ или неисправность насоса, провалы при резком нажатии на педаль газа |
Интересные факты
Вот несколько интересных фактов о принципе работы карбюратора:
-
Принцип Вентури: Карбюратор работает на основе эффекта Вентури, который описывает, как жидкость (в данном случае топливо) ускоряется и понижается давление, когда проходит через сужение. Это позволяет создавать разряжение, которое засасывает топливо из камеры в поток воздуха, обеспечивая необходимую смесь для сгорания.
-
Регулировка смеси: Карбюраторы могут автоматически регулировать соотношение воздуха и топлива в зависимости от условий работы двигателя. Это достигается с помощью различных механизмов, таких как поплавковые камеры и дроссельные заслонки, что позволяет поддерживать оптимальную производительность и экономию топлива.
-
Историческая значимость: Карбюраторы были основным способом подачи топлива в двигатели внутреннего сгорания на протяжении большей части 20 века. Хотя современные автомобили все чаще используют инжекторы, карбюраторы все еще популярны в мотоциклах, старинных автомобилях и некоторых маломощных двигателях, что делает их важной частью истории автомобилестроения.

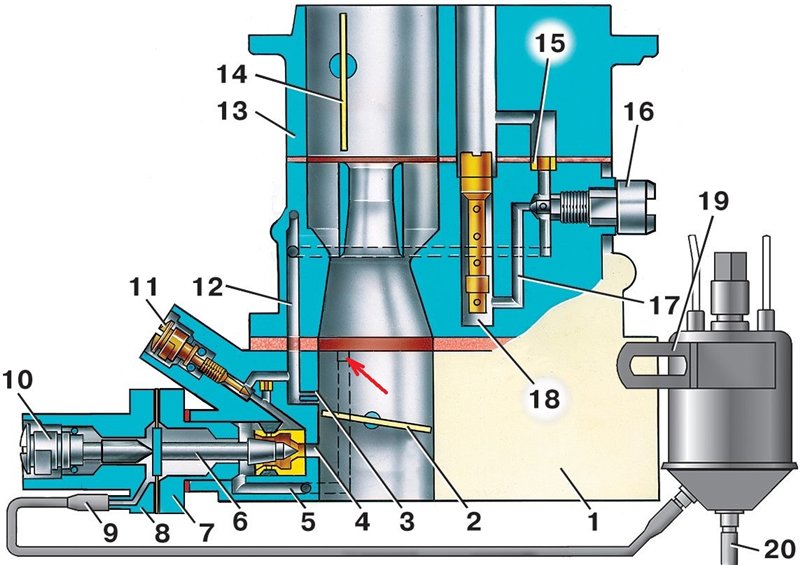

Что такое холостой ход карбюратора – ХХ
Холостой ход — это режим ожидания для двигателя, поддерживающий стабильные обороты при остановке автомобиля и предотвращающий глохание. В этом режиме воздушная смесь содержит минимальное количество топлива, необходимое для работы системы.
При отпущенной педали газа игла золотника закрывает главный канал подачи топлива, а воздушная заслонка остаётся немного приоткрытой. Подача бензина происходит через проход за заслонкой и начинается при увеличении разряжения в карбюраторе, возникающем при значительном открытии заслонки. Для формирования топливовоздушной смеси на холостом ходу предусмотрен дополнительный канал подачи кислорода с элементом для регулировки качества смеси. Закручивание винта увеличивает подачу бензина и обороты холостого хода, а откручивание — снижает. Регулировка этого винта позволяет оптимизировать параметры и повысить экономичность работы двигателя.
Для корректной дозировки компонентов горючей смеси устанавливаются жиклёры с определённым диаметром прохода, что предотвращает перерасход топлива или воздуха. Жиклёр также может выполнять функцию регулировочного винта.

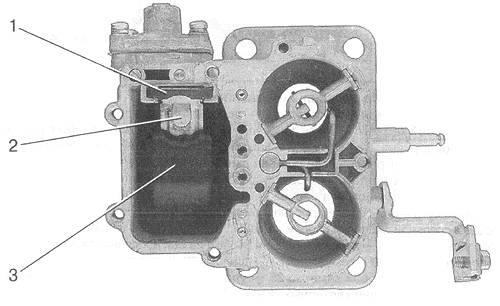

Для чего нужна поплавковая камера в карбюраторе
1 – держатель оси поплавка;
2 – язычок поплавка;
3 – поплавок
ПК является одним из основных элементов карбюратора, в котором находится топливо. Уровень жидкости в камере регулируется и контролируется с помощью специального поплавка. К нему прикреплена иголка. Она закрывает канал подачи горючей смеси из бензобака. При уменьшении уровня топлива, поплавок начинает опускаться, а иголка поднимается. При заполнении камеры поплавок поднимается и уровень стабилизируется.
В карбюраторе предусмотрен механизм дополнительного подсоса управления ДЗ. Этот элемент предназначен для ручного обогащения смеси. Для этой функции предусмотрен дополнительный канал, он меньше, чем основной. Управление механизмом подсоса реализовано специальным рычагом на приборной панели. Сначала необходимо вытянуть полностью на себя элемент, тем самым максимально открыть заслонку, по мере прогрева мотора рычаг нужно постепенно вернуть в исходное положение.
Регулировка карбюратора
Регулировка карбюратора проводится на полностью прогретом двигателе. Процесс настройки элементов остается одинаковым для всех конструкций.
- Поплавковая камера. Уровень топлива контролируется поплавком, соединённым с иглой через проволоку. Необходимый уровень указан в инструкции по эксплуатации. Измерьте высоту зеркала с помощью штангенциркуля. Если уровень превышает норму, аккуратно согните поплавок вниз. Если уровень ниже необходимого, поднимите поплавок.
- Настройка холостого хода (ХХ). Оптимальное количество оборотов на холостом ходу — 800-900. Закрутите винт качества смеси до упора, затем открутите на 4-5 оборотов. Закрутите винт количества до упора и открутите его три раза. Запустите двигатель и постепенно закручивайте первый винт; обороты должны увеличиваться, и работа мотора станет нестабильной. Когда начнётся неустойчивость, продолжайте закручивать, пока двигатель не заработает ровно. В конце выполните корректировку винтом количества.
- Регулировка жиклёров. Закройте воздушную заслонку с помощью подсоса. Хвостовик тяги должен находиться в конце паза штока ПУ карбюратора. Исправьте отклонения, подогнув тягу. Снимите крышку и измерьте зазор от кромки стенки камеры до воздушной заслонки. Необходимые параметры указаны в инструкции. Настройка производится с помощью регулировочного винта ПУ.
Типы карбюраторов и их особенности
Механические карбюраторы
Механические карбюраторы являются наиболее распространенным типом карбюраторов, используемых в автомобилях и мотоциклах. Они работают на основе принципа разрежения, создаваемого потоком воздуха, который проходит через узкое место (жиклер). Это разрежение способствует подаче топлива из камеры поплавка в воздушный поток. Механические карбюраторы могут быть одно- или многокамерными, в зависимости от количества цилиндров двигателя. Однокамерные карбюраторы чаще всего используются в маломощных двигателях, тогда как многокамерные модели обеспечивают лучшую производительность и экономичность на более мощных двигателях.
Электронные карбюраторы
Электронные карбюраторы, также известные как электронные впрыски, представляют собой более современное решение, которое использует электронные датчики и управляющие блоки для оптимизации процесса впрыска топлива. Они обеспечивают более точное дозирование топлива в зависимости от условий работы двигателя, таких как нагрузка, температура и скорость. Это позволяет значительно улучшить экономию топлива и снизить уровень выбросов. Электронные карбюраторы могут быть как одно-, так и многокамерными, и часто используются в современных автомобилях.
Карбюраторы с автоматическим регулированием
Карбюраторы с автоматическим регулированием, такие как карбюраторы с системой «автоподсоса», автоматически регулируют подачу топлива в зависимости от температуры двигателя и других факторов. Это позволяет обеспечить оптимальную работу двигателя в различных условиях, включая холодный старт. Такие карбюраторы часто используются в мотоциклах и маломощных автомобилях, где важна простота эксплуатации и надежность.
Читайте также:
Спортивные карбюраторы
Спортивные карбюраторы предназначены для высокопроизводительных двигателей и обеспечивают максимальную подачу топлива и воздуха. Они часто имеют увеличенные жиклеры и специальные настройки, которые позволяют достичь высокой мощности и ускорения. Спортивные карбюраторы могут быть как механическими, так и электронными, и часто используются в гоночных автомобилях и мотоциклах.
Карбюраторы с изменяемой геометрией
Карбюраторы с изменяемой геометрией представляют собой более сложные устройства, которые могут изменять свои характеристики в зависимости от условий работы двигателя. Это достигается за счет использования различных механизмов, которые изменяют форму или размер жиклеров и других элементов карбюратора. Такие карбюраторы обеспечивают отличную производительность на различных режимах работы и могут быть использованы как в легковых автомобилях, так и в спортивных моделях.
Выводы
Каждый тип карбюратора имеет свои особенности и преимущества, которые делают его подходящим для определенных условий эксплуатации. Выбор карбюратора зависит от множества факторов, включая тип двигателя, его мощность, условия эксплуатации и требования к экономии топлива. Правильный выбор карбюратора может существенно повлиять на производительность и эффективность работы двигателя.
Вопрос-ответ
Какова основная функция карбюратора в двигателе?
Основная функция карбюратора заключается в смешивании воздуха и топлива в нужных пропорциях для обеспечения эффективного сгорания в цилиндрах двигателя. Он регулирует подачу топлива в зависимости от нагрузки и скорости работы двигателя.
Какие основные компоненты входят в состав карбюратора?
К основным компонентам карбюратора относятся дроссельная заслонка, жиклеры, камера смешивания и поплавковая камера. Эти элементы работают вместе, чтобы обеспечить правильное смешивание топлива и воздуха, а также поддерживать стабильный уровень топлива.
Как карбюратор влияет на производительность двигателя?
Карбюратор влияет на производительность двигателя, обеспечивая оптимальное соотношение топлива и воздуха. Неправильная настройка или загрязнение карбюратора могут привести к ухудшению работы двигателя, снижению мощности и увеличению расхода топлива.
Советы
СОВЕТ №1
Изучите основные компоненты карбюратора, такие как жиклеры, поплавковая камера и дроссельная заслонка. Понимание их функций поможет вам лучше разобраться в принципе работы устройства и выявить возможные проблемы.
СОВЕТ №2
Регулярно проверяйте и очищайте карбюратор, особенно если заметили ухудшение работы двигателя. Загрязнение жиклеров и других элементов может привести к неправильной смеси топлива и воздуха, что негативно скажется на производительности автомобиля.
СОВЕТ №3
Обратите внимание на настройки карбюратора. Неправильные настройки могут привести к повышенному расходу топлива и снижению мощности. Если вы не уверены в своих силах, лучше обратиться к специалисту для диагностики и регулировки.
-
Читайте также:
СОВЕТ №4
При замене карбюратора выбирайте качественные детали и проверенные бренды. Это поможет избежать проблем с совместимостью и обеспечит надежную работу вашего автомобиля.
