В статье рассмотрим причины, по которым генератор не заряжает автомобильный аккумулятор, и признаки его неисправности. Понимание работы генератора и его влияния на аккумулятор поможет автовладельцам выявлять проблемы и предотвращать поломки. Проведем анализ возможных неполадок, что позволит эффективно диагностировать и решать проблемы с зарядкой аккумулятора.
Признаки неисправного генератора
Если причиной отсутствия заряда является генератор, необходимо установить конкретную проблему. В противном случае двигатель может остановиться из-за нехватки электроэнергии. Даже в холодную погоду надежный генератор поддерживает уровень заряда выше шестидесяти процентов, несмотря на снижение ёмкости аккумулятора.
Признаки неисправного генератора:
- аккумулятор быстро разряжается по утрам;
- свет фар тускнеет во время движения;
- дворники работают с затруднениями.
Это начальные симптомы неисправности генератора.
| Сам аккумулятор | Низкий уровень электролита, сульфатация пластин, короткое замыкание, длительное отсутствие подзарядки. Необходимо зарядить аккумулятор и проверить его с помощью нагрузочной вилки. |
| Постоянный пассивный разряд | В автомобиле может быть устройство, потребляющее энергию даже при выключенном зажигании. Чаще всего это неправильно установленная магнитола, сигнализация или плохо отремонтированные заводские компоненты — вентиляторы, фары. Также перетирание проводки в местах сгиба может привести к разрядке аккумулятора. |
| Недостаточная зарядка аккумулятора во время движения | Это может происходить при частых коротких поездках или неисправном генераторе. |
Эксперты в области автомобильной электроники указывают на несколько ключевых причин, по которым генератор может стать источником разрядки аккумулятора. Во-первых, недостаточная мощность генератора может привести к тому, что он не сможет полностью зарядить аккумулятор во время работы двигателя. Это особенно актуально для автомобилей с большим количеством электрооборудования. Во-вторых, неисправности в системе зарядки, такие как поврежденные провода или плохие контакты, могут препятствовать нормальному протеканию тока. Также стоит отметить, что старение генератора и его компонентов может снизить эффективность работы, что в свою очередь негативно сказывается на состоянии аккумулятора. Наконец, неправильная регулировка напряжения генератора может привести к его перезарядке или недозарядке, что также способствует разрядке аккумулятора.
С чего начинать проверку?
Первым делом, как только начинают проявляться неполадки с генератором, проверяется вся бортовая сеть. Вероятно, что испорчен кабель, питающий обмотку генераторного устройства. Бывает, что генератор даёт мало тока, если его мощность значительно ниже кумулятивного значения. Ещё вариант, установлена мощная акустика или освещение, а также другие девайсы, не рассчитанные заводской комплектацией. При данных обстоятельствах аккум будет отдавать весь свой заряд, но ничего не получать взамен.
Анализ неполадок генератора надо начинать с отключения всех лишних потребителей тока. Делать это нужно не кнопкой, а полностью, обесточивая устройства от бортовой сети. После этого замеряется отдача тока на остановленном моторе. Тут важно узнать, пропускает электричество во время стоянки машины или нет. Будет не лишним проверить сигнализацию. Хотя она неспособна посадить аккумулятор даже за месяц стоянки, утечка будет заметна.
Затем каждый потребитель включается по отдельности, замеряется утечка. Высокое напряжение свидетельствует о том, что неисправность уже не в динамо и АКБ, а в конкретном устройстве. Таким образом, методом исключения находят причину.

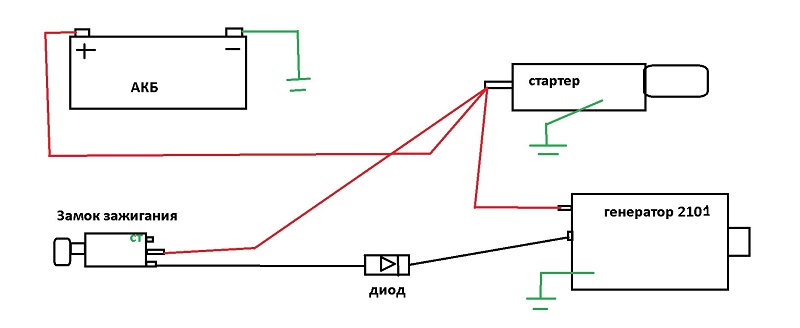

Принципиальная схема подключения генератора к аккумулятору приведена на фото ниже.
Читайте также:
| Причина неисправности генератора | Симптомы разрядки аккумулятора | Способы проверки и устранения |
|---|---|---|
| Неисправность диодного моста | Медленная разрядка, возможно, только при длительной работе двигателя на холостых оборотах, слабый свет фар, нестабильная работа бортовой электроники. | Проверка диодного моста мультиметром, замена неисправных диодов или всего моста. |
| Неисправность регулятора напряжения | Перезарядка или недозарядка аккумулятора, быстрая разрядка, кипение электролита, повреждение аккумулятора. | Проверка напряжения на выходе генератора при разных оборотах двигателя, замена регулятора напряжения. |
| Обрыв или короткое замыкание в обмотке статора | Полная потеря зарядки, не работает генератор, аккумулятор быстро разряжается. | Проверка обмотки статора мультиметром на сопротивление и короткое замыкание, ремонт или замена статора. |
| Повреждение ремня привода генератора | Полная потеря зарядки, характерный свист или скрип ремня. | Визуальный осмотр ремня, замена изношенного или поврежденного ремня. |
| Плохой контакт в цепи генератора | Нестабильная зарядка, периодическая разрядка аккумулятора. | Проверка всех соединений и клемм на наличие окисления и надежности контакта, очистка и затяжка клемм. |
| Неисправность щеткодержателя | Нестабильная зарядка, постепенная потеря мощности генератора. | Проверка состояния щеток, замена изношенных щеток или всего щеткодержателя. |
Интересные факты
Вот несколько интересных фактов о причинах разрядки автомобильного аккумулятора, связанных с генератором:
-
Неисправность генератора: Если генератор не вырабатывает достаточное напряжение, аккумулятор не будет заряжаться должным образом. Это может происходить из-за износа щеток, повреждения обмоток или неисправности регулятора напряжения. В результате аккумулятор может разряжаться даже при работающем двигателе.
-
Проблемы с ремнем генератора: Если ремень, соединяющий генератор с двигателем, ослаблен или поврежден, генератор не сможет эффективно производить электричество. Это может привести к недостаточной зарядке аккумулятора, особенно при использовании электрооборудования автомобиля, что в конечном итоге приведет к его разрядке.
-
Перегрузка электрооборудования: Современные автомобили оснащены множеством электронных систем и аксессуаров, таких как мультимедиа, системы навигации и освещение. Если генератор не справляется с нагрузкой, особенно при включении нескольких потребителей одновременно, это может привести к тому, что аккумулятор будет разряжаться быстрее, чем он успевает заряжаться.
Конкретные повреждения генератора
Если не удается выявить утечки тока, но аккумулятор продолжает разряжаться, проверьте генератор. У него могут быть следующие неисправности:
- плохой контакт;
- изношенные щётки;
- повреждение обмотки возбуждения;
- межвитковое замыкание;
- замыкание обмотки ротора на корпус;
- обрыв обмотки статора или замыкание;
- неисправные полупроводники моста;
- натянутый ремень привода.
Проблемы с контактом в генераторе могут возникнуть из-за загрязнения щёток или колец ротора. Также возможен выход из строя пружин щеткодержателя, что приводит к недостаточному прижиму и увеличению импеданса узла возбуждения. Это может вызвать слабый заряд или полное прекращение его выдачи. Для очистки щёток достаточно протереть их тряпкой с ацетоном. Окисленные роторные кольца очищаются специальной шкуркой.
Наиболее серьезной неисправностью является повреждение обмотки возбуждения, при которой динамо не будет работать из-за отсутствия магнитного поля. Эта неисправность легко определяется: корпус нагревается, а индикатор аккумулятора на приборной панели не гаснет.
Межвитковое замыкание возникает из-за повреждения изоляции проводов. При этом обмотка нагревается, а напряжение на узле возбуждения увеличивается. Полная разборка генератора поможет диагностировать проблему и измерить импеданс катушки. Значительное отклонение от нормы указывает на замыкание между витками.
Замыкание на корпус обычно происходит в местах соединений. Для проверки используйте 220-вольтовую лампу: один вывод соедините с внешним питанием, другой — с роторной частью. Наличие замыкания определится по загоранию лампочки.

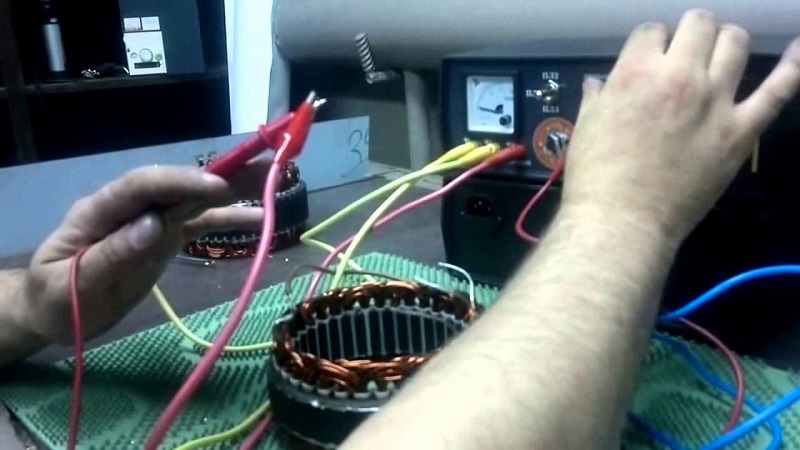

Аналогичные проблемы могут возникать и в статорных обмотках. При межвитковом замыкании источник внешнего питания не будет заряжаться. Динамо может работать в аварийном режиме, но аккумулятор не восстановится, а корпус генератора будет сильно нагреваться. Основные признаки проблем со статором: гудение, чрезмерный нагрев и снижение мощности устройства.
Демонтаж генератора
Чтобы точнее диагностировать ту или иную неисправность, устройство рекомендуется демонтировать. Снимается генератор с помощью нескольких гайковых ключей. Необходимо иметь под рукой также смазку ВД-40. Если генератор давно не снимался, на резьбовых соединениях будет иметься с три короба грязи и ржавчины. За 40 минут до снятия нужно обработать их проникающей смазкой, чтобы упростить извлечение. Перед демонтажем также необходимо проверить натяжение ремня. Если оно будет слабым, то это и есть причина отсутствия заряда.
Последующие действия:
- скинуть минусовой вывод батареи;
- выкрутить гайку, фиксирующую плюсовой кабель к клемме генератора;
- отвернуть гайку верхнего крепления генераторного устройства, отодвинуть его в сторону от двигателя;
- снять ремень;
- выкрутить другой фиксатор, расположенный снизу.
Теперь генератор можно снимать и досконально проверять. Если нет технических навыков работы с автомобильными устройствами и электрикой, лучше обратиться за помощью к специалистам.
Методы диагностики генератора
Для выявления причин разрядки автомобильного аккумулятора, связанных с неисправностями генератора, необходимо провести комплексную диагностику. Существует несколько методов, которые помогут определить состояние генератора и его способность обеспечивать необходимый уровень зарядки аккумулятора.
1. Визуальный осмотр
Первым шагом в диагностике генератора является визуальный осмотр. Необходимо проверить наличие видимых повреждений, таких как трещины на корпусе генератора, износ подшипников, а также состояние проводов и соединений. Обратите внимание на наличие коррозии на клеммах, что может привести к плохому контакту и, как следствие, к недостаточной зарядке аккумулятора.
2. Проверка напряжения на выходе генератора
Для проверки работы генератора можно использовать мультиметр. Сначала необходимо запустить двигатель и измерить напряжение на клеммах аккумулятора. В норме оно должно находиться в пределах 13,8-14,4 В. Если напряжение ниже 13,8 В, это может указывать на недостаточную зарядку аккумулятора, что может быть связано с неисправностью генератора.
3. Тестирование на нагрузку
Тестирование генератора на нагрузку позволяет определить его способность поддерживать стабильное напряжение при включенных потребителях электроэнергии (фары, обогреватели, аудиосистема и т.д.). Для этого необходимо подключить нагрузочный тестер к генератору и проверить, как он справляется с нагрузкой. Если напряжение падает ниже 13 В, это может свидетельствовать о проблемах с генератором.
4. Проверка диодов и регулятора напряжения
Генератор состоит из нескольких ключевых компонентов, включая диоды и регулятор напряжения. Неисправность диодов может привести к тому, что генератор не будет вырабатывать достаточное напряжение. Для проверки диодов можно использовать тестер, который поможет определить их работоспособность. Регулятор напряжения также следует проверить, так как он отвечает за поддержание стабильного уровня выходного напряжения генератора.
5. Проверка цепи зарядки
Важно также проверить всю цепь зарядки, включая проводку и соединения между генератором и аккумулятором. Плохие контакты или поврежденные провода могут привести к потере напряжения и, как следствие, к разрядке аккумулятора. Необходимо убедиться, что все соединения надежны и не имеют коррозии.
6. Использование специализированного оборудования
Для более точной диагностики генератора можно использовать специализированное оборудование, такое как осциллограф. Он позволяет визуализировать выходное напряжение генератора в реальном времени и выявить любые аномалии в его работе. Это особенно полезно для диагностики сложных проблем, которые могут не проявляться при стандартных тестах.
В заключение, диагностика генератора является важным этапом в выявлении причин разрядки аккумулятора. Используя перечисленные методы, можно определить состояние генератора и принять необходимые меры для его ремонта или замены, что поможет избежать проблем с зарядкой аккумулятора в будущем.
Вопрос-ответ
Как генератор может привести к разрядке аккумулятора?
Генератор может привести к разрядке аккумулятора, если он не вырабатывает достаточное напряжение для подзарядки. Это может произойти из-за неисправности в самом генераторе, например, из-за поврежденных обмоток или неисправного регулятора напряжения, что приводит к тому, что аккумулятор не получает необходимую энергию для поддержания заряда.
Какие симптомы указывают на проблемы с генератором?
Симптомы проблем с генератором могут включать тусклые фары, постоянное мигание индикатора зарядки на приборной панели, а также трудности с запуском двигателя. Если вы заметили, что аккумулятор разряжается быстрее, чем обычно, это также может быть признаком неисправности генератора.
Можно ли самостоятельно проверить работоспособность генератора?
Да, вы можете провести простую проверку генератора самостоятельно. Для этого нужно запустить двигатель и измерить напряжение на клеммах аккумулятора с помощью мультиметра. При исправном генераторе напряжение должно быть в пределах 13.8-14.5 В. Если значение ниже, это может указывать на проблему с генератором или его компонентами.
Советы
СОВЕТ №1
Регулярно проверяйте состояние генератора. Убедитесь, что все его компоненты, такие как ремень и щетки, находятся в хорошем состоянии. Это поможет избежать проблем с зарядкой аккумулятора.
СОВЕТ №2
Следите за уровнем электролита в аккумуляторе. Низкий уровень жидкости может привести к недостаточной зарядке и, как следствие, к разрядке аккумулятора. Регулярно проверяйте и при необходимости доливайте дистиллированную воду.
СОВЕТ №3
Обратите внимание на электрические соединения. Плохие контакты или коррозия на клеммах могут препятствовать нормальной зарядке аккумулятора. Регулярно очищайте клеммы и проверяйте соединения на наличие повреждений.
СОВЕТ №4
Не забывайте о регулярном техническом обслуживании автомобиля. Периодические проверки системы зарядки и аккумулятора помогут выявить возможные проблемы до того, как они приведут к разрядке аккумулятора.
